氮氧化物零排放富氧节能燃烧系统.pdf

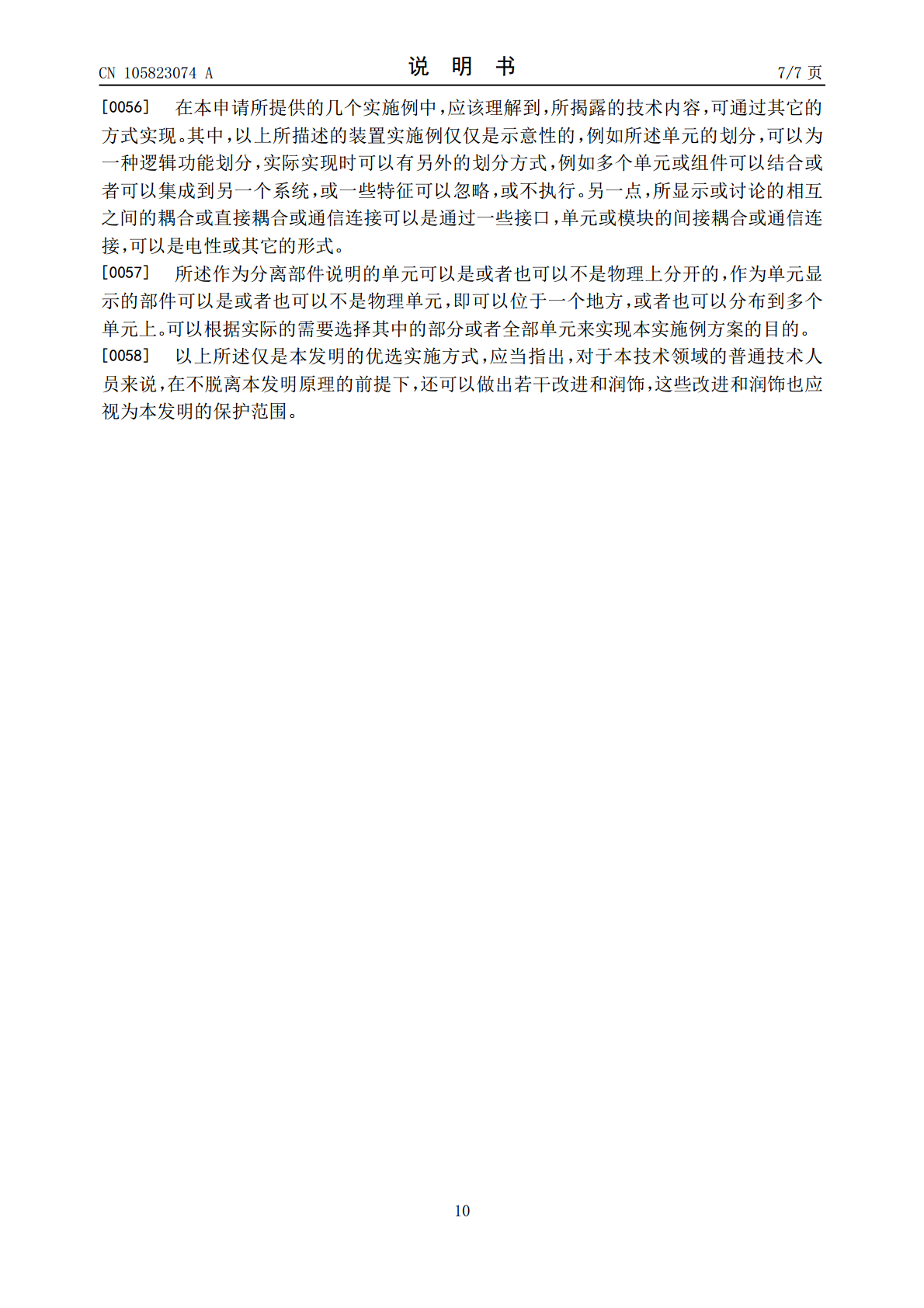

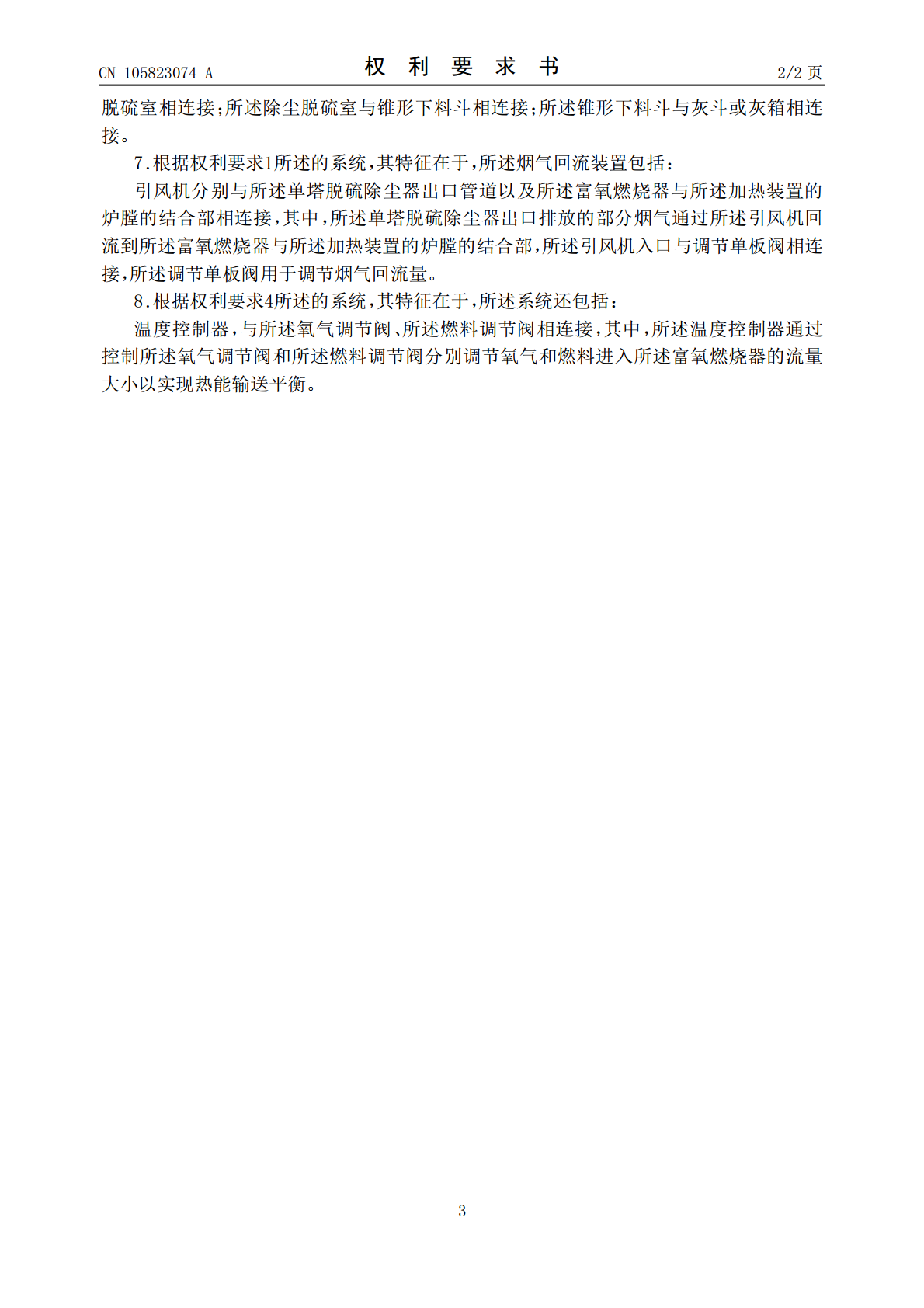

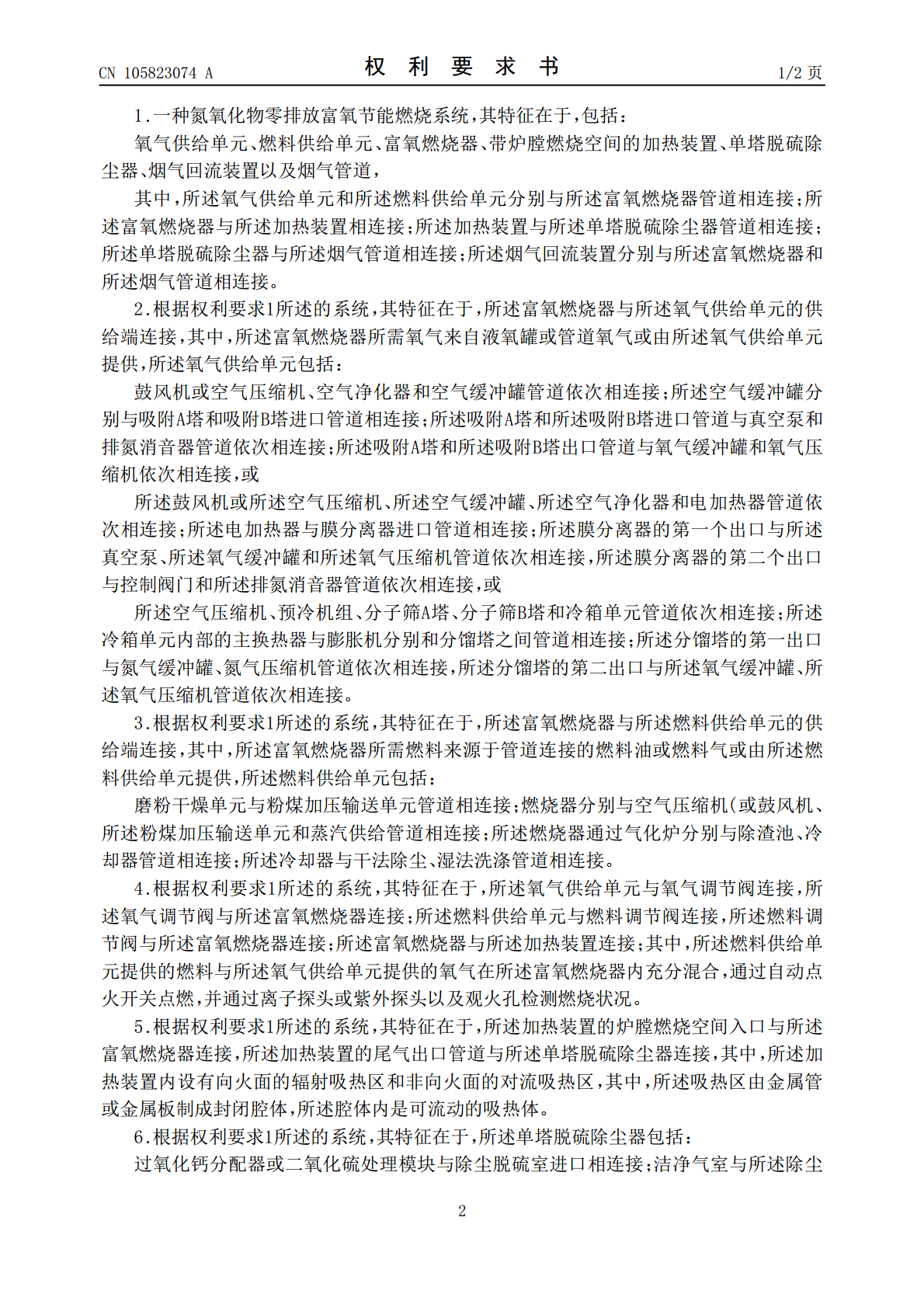

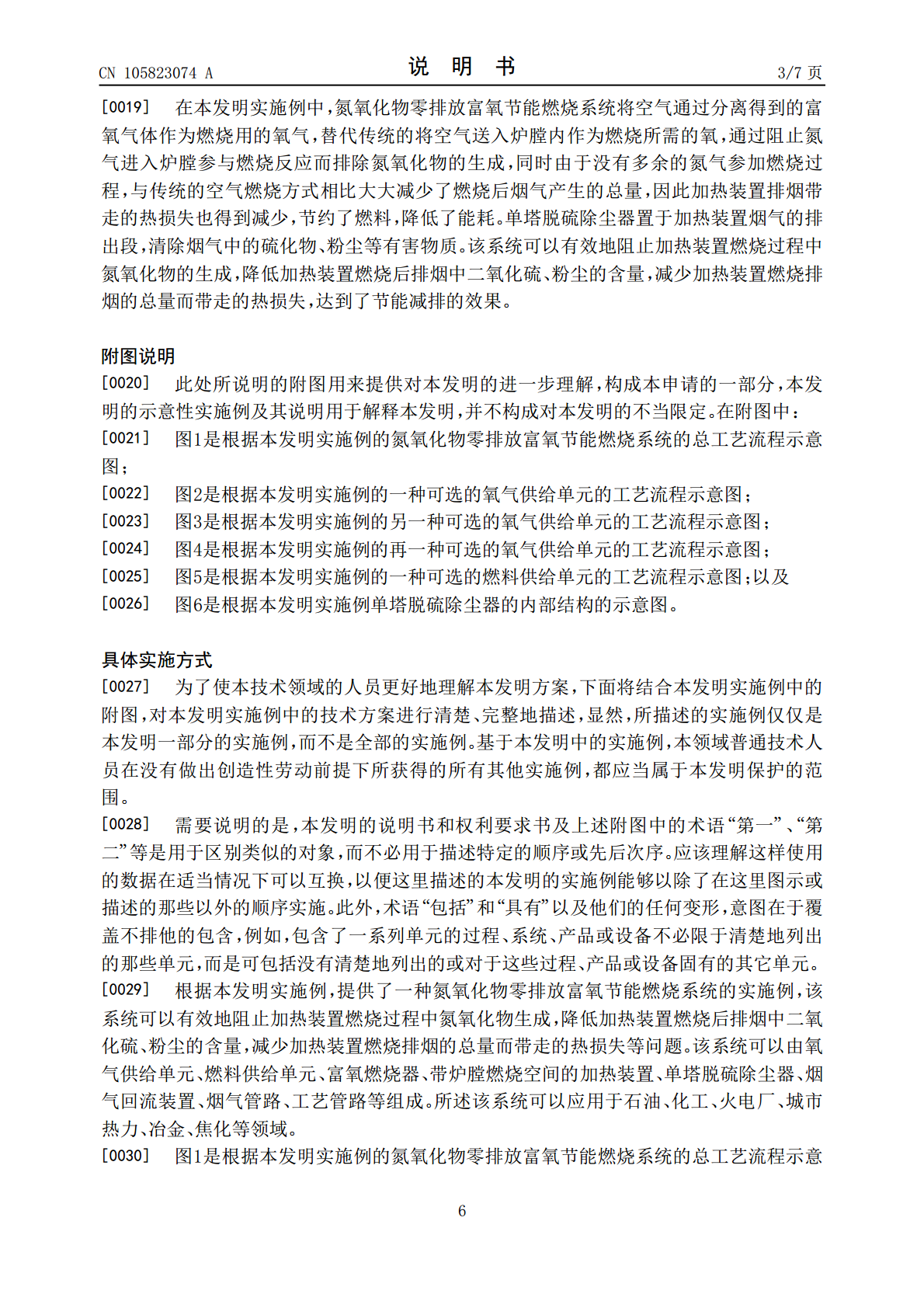

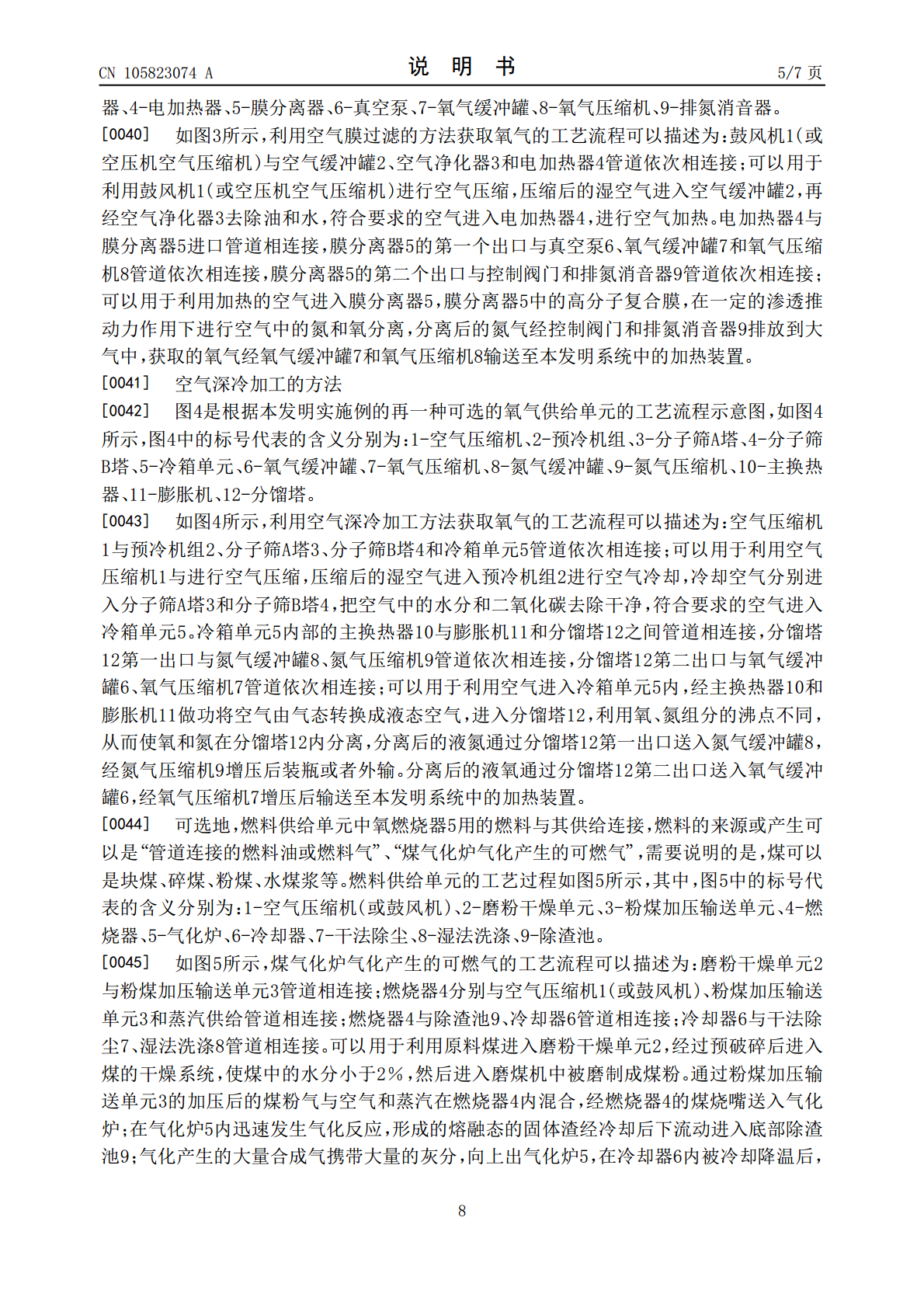

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105823074A(43)申请公布日2016.08.03(21)申请号201610299367.7F23N1/02(2006.01)(22)申请日2016.05.06F23J15/02(2006.01)C01B13/02(2006.01)(71)申请人碧海舟（北京）节能环保装备有限公C10J3/48(2006.01)司C10J3/84(2006.01)地址100029北京市朝阳区小关北里45号世纪嘉园五号楼7层(72)发明人邸建军任海涛杨莉邢兰保锁晓婷魏锁柱郝幼江董晓辉(74)专利代理机构北京康信知识产权代理有限责任公司11240代理人韩建伟张永明(51)Int.Cl.F23L7/00(2006.01)F23C7/00(2006.01)F23C9/00(2006.01)权利要求书2页说明书7页附图3页(54)发明名称氮氧化物零排放富氧节能燃烧系统(57)摘要本发明公开了一种氮氧化物零排放富氧节能燃烧系统。其中，该系统由氧气供给单元、燃料供给单元、富氧燃烧器、带炉膛燃烧空间的加热装置、单塔脱硫除尘器、烟气回流装置、烟气管路、工艺管路等组成。该系统将空气通过分离得到的富氧气体作为燃烧用的氧气，替代将空气送入炉膛内作为燃烧所需的氧，通过阻止氮气进入炉膛参与燃烧反应而排除氮氧化物的生成，由于没有多余的氮气参加燃烧过程，与传统的空气燃烧方式相比大大减少了燃烧后烟气产生的总量，因此加热装置排烟带走的热损失也得到减少，节约了燃料，降低了能耗。单塔脱硫除尘器置于加热装置烟气的排出段，可以清除烟气中的硫化物、粉尘等有害物质。CN105823074ACN105823074A权利要求书1/2页1.一种氮氧化物零排放富氧节能燃烧系统，其特征在于，包括：氧气供给单元、燃料供给单元、富氧燃烧器、带炉膛燃烧空间的加热装置、单塔脱硫除尘器、烟气回流装置以及烟气管道，其中，所述氧气供给单元和所述燃料供给单元分别与所述富氧燃烧器管道相连接；所述富氧燃烧器与所述加热装置相连接；所述加热装置与所述单塔脱硫除尘器管道相连接；所述单塔脱硫除尘器与所述烟气管道相连接；所述烟气回流装置分别与所述富氧燃烧器和所述烟气管道相连接。2.根据权利要求1所述的系统，其特征在于，所述富氧燃烧器与所述氧气供给单元的供给端连接，其中，所述富氧燃烧器所需氧气来自液氧罐或管道氧气或由所述氧气供给单元提供，所述氧气供给单元包括：鼓风机或空气压缩机、空气净化器和空气缓冲罐管道依次相连接；所述空气缓冲罐分别与吸附A塔和吸附B塔进口管道相连接；所述吸附A塔和所述吸附B塔进口管道与真空泵和排氮消音器管道依次相连接；所述吸附A塔和所述吸附B塔出口管道与氧气缓冲罐和氧气压缩机依次相连接，或所述鼓风机或所述空气压缩机、所述空气缓冲罐、所述空气净化器和电加热器管道依次相连接；所述电加热器与膜分离器进口管道相连接；所述膜分离器的第一个出口与所述真空泵、所述氧气缓冲罐和所述氧气压缩机管道依次相连接，所述膜分离器的第二个出口与控制阀门和所述排氮消音器管道依次相连接，或所述空气压缩机、预冷机组、分子筛A塔、分子筛B塔和冷箱单元管道依次相连接；所述冷箱单元内部的主换热器与膨胀机分别和分馏塔之间管道相连接；所述分馏塔的第一出口与氮气缓冲罐、氮气压缩机管道依次相连接，所述分馏塔的第二出口与所述氧气缓冲罐、所述氧气压缩机管道依次相连接。3.根据权利要求1所述的系统，其特征在于，所述富氧燃烧器与所述燃料供给单元的供给端连接，其中，所述富氧燃烧器所需燃料来源于管道连接的燃料油或燃料气或由所述燃料供给单元提供，所述燃料供给单元包括：磨粉干燥单元与粉煤加压输送单元管道相连接；燃烧器分别与空气压缩机(或鼓风机、所述粉煤加压输送单元和蒸汽供给管道相连接；所述燃烧器通过气化炉分别与除渣池、冷却器管道相连接；所述冷却器与干法除尘、湿法洗涤管道相连接。4.根据权利要求1所述的系统，其特征在于，所述氧气供给单元与氧气调节阀连接，所述氧气调节阀与所述富氧燃烧器连接；所述燃料供给单元与燃料调节阀连接，所述燃料调节阀与所述富氧燃烧器连接；所述富氧燃烧器与所述加热装置连接；其中，所述燃料供给单元提供的燃料与所述氧气供给单元提供的氧气在所述富氧燃烧器内充分混合，通过自动点火开关点燃，并通过离子探头或紫外探头以及观火孔检测燃烧状况。5.根据权利要求1所述的系统，其特征在于，所述加热装置的炉膛燃烧空间入口与所述富氧燃烧器连接，所述加热装置的尾气出口管道与所述单塔脱硫除尘器连接，其中，所述加热装置内设有向火面的辐射吸热区和非向火面的对流吸热区，其中，所述吸热区由金属管或金属板制成封闭腔体，所述腔体内是可流动的吸热体。6.根据权利要求1所述的系统，其特征在于，所述单塔脱硫除尘器包括：过
