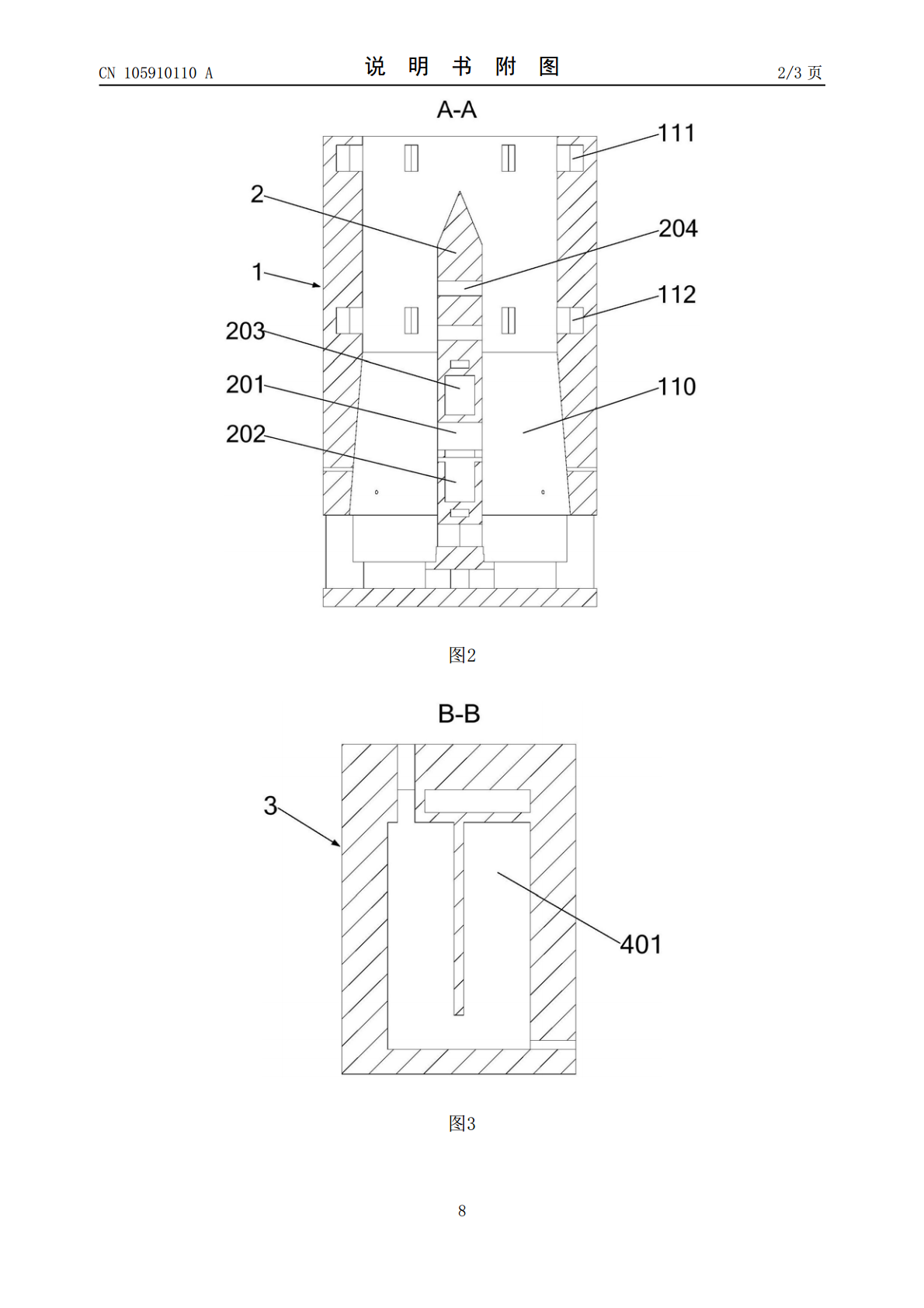

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105910110A(43)申请公布日2016.08.31(21)申请号201610423160.6(22)申请日2016.06.15(71)申请人中央军委后勤保障部建筑工程研究所地址710032陕西省西安市金花北路16号(72)发明人高瑞林徐贵生冯国勇徐从启张儒璇贾桂芝马喜斌(74)专利代理机构西安睿通知识产权代理事务所(特殊普通合伙)61218代理人惠文轩(51)Int.Cl.F23G5/027(2006.01)F23G5/46(2006.01)权利要求书1页说明书4页附图3页(54)发明名称垃圾气化焚烧炉(57)摘要本发明提供一种垃圾气化焚烧炉，包括主炉体和隔墙，所述主炉体的炉膛为气化燃烧室，所述气化燃烧室的顶部设置有落料口；所述隔墙竖直设置在所述气化燃烧室内，所述隔墙位于所述落料口的正下方，并将所述气化燃烧室分为两部分，所述隔墙内设置有一个或多个依次相串接连通的气体燃烧室，所述气体燃烧室或第一个所述气体燃烧室的入口与所述气化燃烧室连通。本发明的垃圾气化焚烧炉可有效解决垃圾堆积搭棚问题，不需要掺烧助燃，而且其各个气体燃烧室位置紧凑，散热量少，温度容易保证，能彻底分解烟气中的有毒有害成分。CN105910110ACN105910110A权利要求书1/1页1.一种垃圾气化焚烧炉，其特征在于，包括：主炉体(1)，所述主炉体(1)的炉膛为气化燃烧室(110)，所述气化燃烧室(110)的顶部为落料口；隔墙(2)，所述隔墙(2)竖直设置在所述气化燃烧室(110)内，所述隔墙(2)位于所述落料口的正下方，并将所述气化燃烧室(110)分为两部分，所述隔墙(2)内设置有一个或多个依次相串接连通的烟气燃烧室，所述烟气燃烧室或第一个所述烟气燃烧室的入口与所述气化燃烧室(110)连通。2.根据权利要求1所述的垃圾气化焚烧炉，其特征在于，所述烟气燃烧室的入口与所述气化燃烧室(110)之间通过一个取气口(201)连通，所述取气口(201)横向连通所述隔墙(2)的两侧。3.根据权利要求2所述的垃圾气化焚烧炉，其特征在于，每个所述烟气燃烧室的入口都设置有布火盘，每一个所述布火盘分别与一个供气管道连通，所述供气管与大气连通。4.根据权利要求3所述的垃圾气化焚烧炉，其特征在于，还包括副炉体(3)，所述副炉体(3)内至少设置有换热器(4)和沉降室(302)，所述沉降室(302)与所述烟气燃烧室的出口连通，所述沉降室(302)内设置有通向副炉体(3)外的排烟口(303)，所述换热器(4)内设置有换热通道(401)，所述换热通道(401)与所述气化燃烧室(110)连通。5.根据权利要求4所述的垃圾气化焚烧炉，其特征在于，所述主炉体(1)的内侧壁上靠近所述落料口的部位设置有与所述气化燃烧室(110)连通的第一环形通道(111)，所述第一环形通道(111)上连接有第一回烟管路(113)，所述主炉体(1)的内侧壁的中间部位设置有与所述气化燃烧室(110)连通的第二环形通道(112)，所述第二环形通道(112)上连接有第二回烟管路(114)，所述第一回烟管路(113)和所述第二回烟管路(114)分别与所述换热通道(401)连通。6.根据权利要求5所述的垃圾气化焚烧炉，其特征在于，所述主炉体(1)内还设置有回烟通道(115)，所述回烟通道(115)的一端与所述换热通道(401)连通，所述回烟通道(115)的另一端与所述气化燃烧室(110)的底部连通。7.根据权利要求1至6中任一项所述的垃圾气化焚烧炉，其特征在于，所述隔墙(2)的上部设置有多个通气孔(204)，所述通气孔(204)连通所述隔墙(2)的两侧。2CN105910110A说明书1/4页垃圾气化焚烧炉技术领域[0001]本发明涉及城市生活垃圾处理设备领域，具体涉及一种垃圾气化焚烧炉。背景技术[0002]垃圾焚烧是世界各国广泛采用的城市生活垃圾处理技术，现有的垃圾气化焚烧炉的气化燃烧室经常发生垃圾堆积搭棚现象，导致气化燃烧不充分，需要掺烧助燃，而且炉内的其他各个燃烧室位置分散，容易散热，温度难以控制，经常出现无法持续燃烧或难以点燃的情况，导致烟气中的有毒有害成分无法被彻底分解，烟气无法达标排放，造成大气污染。发明内容[0003]为了克服上述问题，本发明提供一种垃圾气化焚烧炉，可有效解决垃圾堆积搭棚问题，不需要掺烧助燃，而且其各个烟气燃烧室位置紧凑，散热量少，温度容易保证，能彻底分解烟气中的有毒有害成分。[0004]为了达到上述目的，本发明采用以下技术方案予以解决。[0005]一种垃圾气化焚烧炉，包括主炉体和隔墙，所述主炉体的炉膛为气化燃烧室，所述气化燃烧室的顶部设置有落料口；所述隔墙竖直设置在所述气化燃烧室内，所述隔墙位于所述落料口的正下方
