一种螺杆式水源热泵机组.pdf

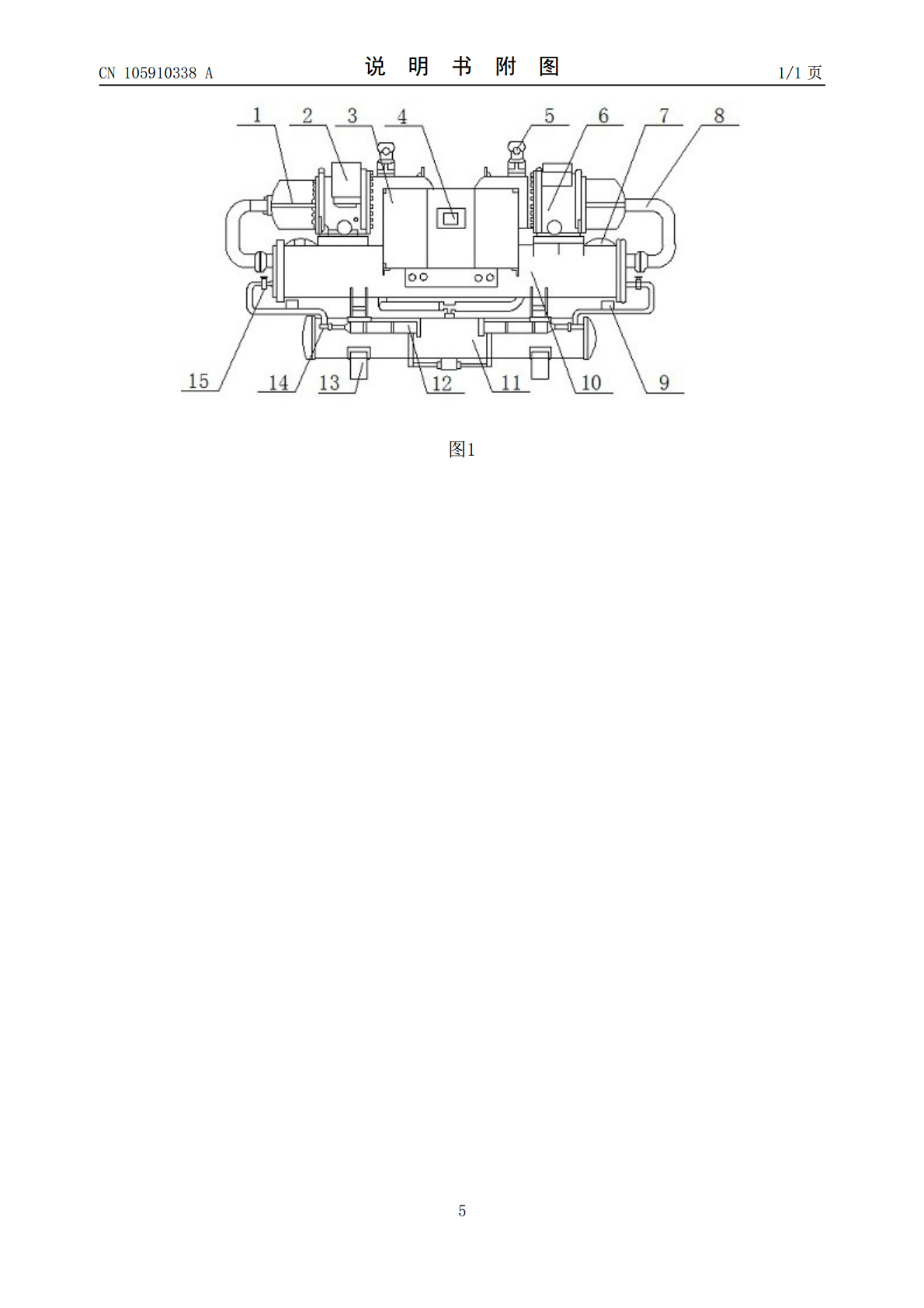

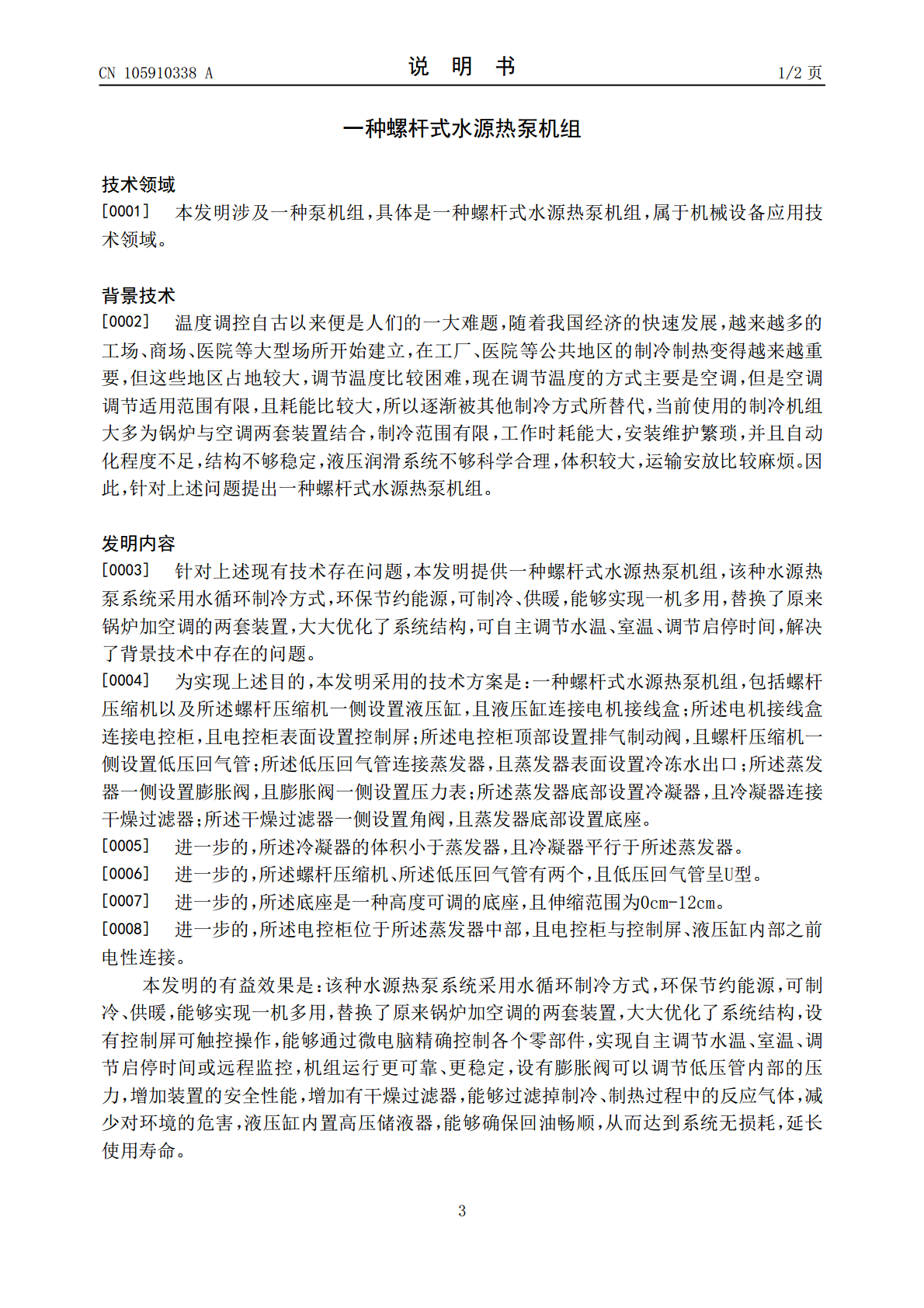

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105910338A(43)申请公布日2016.08.31(21)申请号201610370510.7(22)申请日2016.05.30(71)申请人陈建荣地址364300福建省龙岩市武平县老烟草站后78号(72)发明人陈建荣钟强(51)Int.Cl.F25B30/02(2006.01)F25B30/06(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种螺杆式水源热泵机组(57)摘要本发明公开了一种螺杆式水源热泵机组，包括螺杆压缩机以及所述螺杆压缩机一侧设置液压缸，且液压缸连接电机接线盒；所述电机接线盒连接电控柜，且电控柜表面设置控制屏；所述电控柜顶部设置排气制动阀，且螺杆压缩机一侧设置低压回气管；所述低压回气管连接蒸发器，且蒸发器表面设置冷冻水出口；所述蒸发器一侧设置膨胀阀，且膨胀阀一侧设置压力表；所述蒸发器底部设置冷凝器，且冷凝器连接干燥过滤器；所述干燥过滤器一侧设置角阀，且蒸发器底部设置底座。该种水源热泵系统采用水循环制冷方式，环保节约能源，可制冷、供暖，能够实现一机多用，替换了原来锅炉加空调的两套装置，大大优化了系统结构，可自主调节水温、室温、调节启停时间。CN105910338ACN105910338A权利要求书1/1页1.一种螺杆式水源热泵机组，包括螺杆压缩机（1）以及所述螺杆压缩机（1）一侧设置液压缸（6），其特征在于：所述液压缸（6）连接电机接线盒（2）；所述电机接线盒（2）连接电控柜（3），且电控柜（3）表面设置控制屏（4）；所述电控柜（3）顶部设置排气制动阀（5），且螺杆压缩机（1）一侧设置低压回气管（8）；所述低压回气管（8）连接蒸发器（10），且蒸发器（10）表面设置冷冻水出口（7）；所述蒸发器（10）一侧设置膨胀阀（15），且膨胀阀（15）一侧设置压力表（9）；所述蒸发器（10）底部设置冷凝器（11），且冷凝器（11）连接干燥过滤器（12）；所述干燥过滤器（12）一侧设置角阀（14），且蒸发器（10）底部设置底座（13）。2.根据权利要求1所述的一种螺杆式水源热泵机组，其特征在于：所述冷凝器（11）的体积小于蒸发器（11），且冷凝器（11）平行于所述蒸发器（10）。3.根据权利要求1所述的一种螺杆式水源热泵机组，其特征在于：所述螺杆压缩机（1）、所述低压回气管（8）有两个，且低压回气管（8）呈U型。4.根据权利要求1所述的一种螺杆式水源热泵机组，其特征在于：所述底座（13）是一种高度可调的底座（13），且底座（13）的伸缩范围为0cm-12cm。5.根据权利要求1所述的一种螺杆式水源热泵机组，其特征在于：所述电控柜（3）位于所述蒸发器（10）中部，且电控柜（3）与控制屏（4）、液压缸（6）内部之前电性连接。2CN105910338A说明书1/2页一种螺杆式水源热泵机组技术领域[0001]本发明涉及一种泵机组，具体是一种螺杆式水源热泵机组，属于机械设备应用技术领域。背景技术[0002]温度调控自古以来便是人们的一大难题，随着我国经济的快速发展，越来越多的工场、商场、医院等大型场所开始建立，在工厂、医院等公共地区的制冷制热变得越来越重要，但这些地区占地较大，调节温度比较困难，现在调节温度的方式主要是空调，但是空调调节适用范围有限，且耗能比较大，所以逐渐被其他制冷方式所替代，当前使用的制冷机组大多为锅炉与空调两套装置结合，制冷范围有限，工作时耗能大，安装维护繁琐，并且自动化程度不足，结构不够稳定，液压润滑系统不够科学合理，体积较大，运输安放比较麻烦。因此，针对上述问题提出一种螺杆式水源热泵机组。发明内容[0003]针对上述现有技术存在问题，本发明提供一种螺杆式水源热泵机组，该种水源热泵系统采用水循环制冷方式，环保节约能源，可制冷、供暖，能够实现一机多用，替换了原来锅炉加空调的两套装置，大大优化了系统结构，可自主调节水温、室温、调节启停时间，解决了背景技术中存在的问题。[0004]为实现上述目的，本发明采用的技术方案是：一种螺杆式水源热泵机组，包括螺杆压缩机以及所述螺杆压缩机一侧设置液压缸，且液压缸连接电机接线盒；所述电机接线盒连接电控柜，且电控柜表面设置控制屏；所述电控柜顶部设置排气制动阀，且螺杆压缩机一侧设置低压回气管；所述低压回气管连接蒸发器，且蒸发器表面设置冷冻水出口；所述蒸发器一侧设置膨胀阀，且膨胀阀一侧设置压力表；所述蒸发器底部设置冷凝器，且冷凝器连接干燥过滤器；所述干燥过滤器一侧设置角阀，且蒸发器底部设置底座。[0005]进一步的，所述冷凝器的体积小于蒸发器，且冷凝器平行于所述蒸发器。[0006]进一步的，所述螺杆压缩机、所述低压回气管有两个，且低压回气管呈U型。[0007]进一步的，所述底座是一种高
