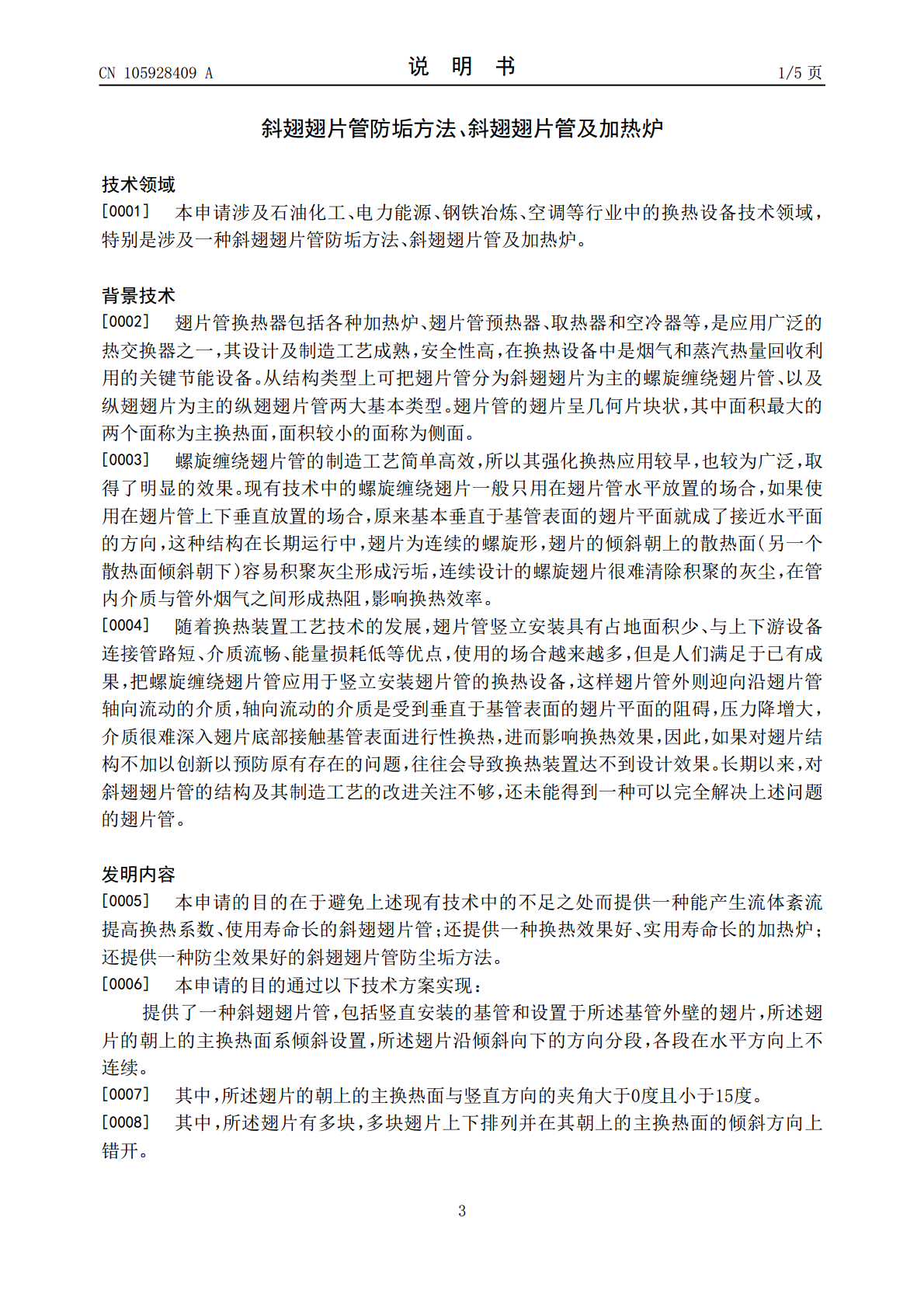

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105928409A(43)申请公布日2016.09.07(21)申请号201610467848.4(22)申请日2016.06.24(71)申请人茂名重力石化机械制造有限公司地址525024广东省茂名市环市西路91号茂名重力石化机械制造有限公司(72)发明人陈孙艺(74)专利代理机构东莞市华南专利商标事务所有限公司44215代理人刘克宽(51)Int.Cl.F28F1/14(2006.01)F28F19/00(2006.01)权利要求书1页说明书5页附图4页(54)发明名称斜翅翅片管防垢方法、斜翅翅片管及加热炉(57)摘要本申请涉及石油化工、电力能源、钢铁冶炼、空调等行业中的换热设备技术领域，特别是涉及一种斜翅翅片管，包括竖直安装的基管和设置于所述基管外壁的翅片，所述翅片的朝上的主换热面系倾斜设置，所述翅片沿倾斜向下的方向分段，各段在水平方向上不连续，与现有技术相比，采用创新型的翅片结构，同时突破了本领域常规思维，摈弃了翅片管的翅片以往均采用常规形状的设置方式，应用这些技术手段后既能产生流体紊流提高换热系数，从而保持换热效果长期稳定有效，本申请还提供一种加热炉和斜翅翅片管防垢方法。CN105928409ACN105928409A权利要求书1/1页1.一种斜翅翅片管，包括竖直安装的基管和设置于所述基管外壁的翅片，所述翅片的朝上的主换热面系倾斜设置，其特征在于：所述翅片沿倾斜向下的方向分段，各段在水平方向上不连续。2.根据权利要求1所述的一种斜翅翅片管，其特征在于：所述翅片的朝上的主换热面与竖直方向的夹角大于0度且小于15度。3.根据权利要求1所述的一种斜翅翅片管，其特征在于：所述翅片有多块，多块翅片上下排列并在其朝上的主换热面的倾斜方向上错开。4.根据权利要求1所述的一种斜翅翅片管，其特征在于：所述翅片的上端和/或下端竖直。5.根据权利要求1所述的一种斜翅翅片管，其特征在于：所述基管的横截面为圆形、椭圆形或扁圆形。6.根据权利要求1所述的一种斜翅翅片管，其特征在于：所述翅片的横截面是矩形、三角形、圆形、椭圆形、扁圆形或环形。7.一种加热炉，其特征在于：所述加热炉具有斜翅翅片管，所述斜翅翅片管为权利要求1至6中任一项所述的斜翅翅片管。8.斜翅翅片管防垢方法，其特征是采用权利要求1至6中任一项所述的斜翅翅片管，从而让翅片的朝上的主换热面上的灰尘被吹到其水平方向上不连续处掉落。2CN105928409A说明书1/5页斜翅翅片管防垢方法、斜翅翅片管及加热炉技术领域[0001]本申请涉及石油化工、电力能源、钢铁冶炼、空调等行业中的换热设备技术领域，特别是涉及一种斜翅翅片管防垢方法、斜翅翅片管及加热炉。背景技术[0002]翅片管换热器包括各种加热炉、翅片管预热器、取热器和空冷器等，是应用广泛的热交换器之一，其设计及制造工艺成熟，安全性高，在换热设备中是烟气和蒸汽热量回收利用的关键节能设备。从结构类型上可把翅片管分为斜翅翅片为主的螺旋缠绕翅片管、以及纵翅翅片为主的纵翅翅片管两大基本类型。翅片管的翅片呈几何片块状，其中面积最大的两个面称为主换热面，面积较小的面称为侧面。[0003]螺旋缠绕翅片管的制造工艺简单高效，所以其强化换热应用较早，也较为广泛，取得了明显的效果。现有技术中的螺旋缠绕翅片一般只用在翅片管水平放置的场合，如果使用在翅片管上下垂直放置的场合，原来基本垂直于基管表面的翅片平面就成了接近水平面的方向，这种结构在长期运行中，翅片为连续的螺旋形，翅片的倾斜朝上的散热面(另一个散热面倾斜朝下)容易积聚灰尘形成污垢，连续设计的螺旋翅片很难清除积聚的灰尘，在管内介质与管外烟气之间形成热阻，影响换热效率。[0004]随着换热装置工艺技术的发展，翅片管竖立安装具有占地面积少、与上下游设备连接管路短、介质流畅、能量损耗低等优点，使用的场合越来越多，但是人们满足于已有成果，把螺旋缠绕翅片管应用于竖立安装翅片管的换热设备，这样翅片管外则迎向沿翅片管轴向流动的介质，轴向流动的介质是受到垂直于基管表面的翅片平面的阻碍，压力降增大，介质很难深入翅片底部接触基管表面进行性换热，进而影响换热效果，因此，如果对翅片结构不加以创新以预防原有存在的问题，往往会导致换热装置达不到设计效果。长期以来，对斜翅翅片管的结构及其制造工艺的改进关注不够，还未能得到一种可以完全解决上述问题的翅片管。发明内容[0005]本申请的目的在于避免上述现有技术中的不足之处而提供一种能产生流体紊流提高换热系数、使用寿命长的斜翅翅片管；还提供一种换热效果好、实用寿命长的加热炉；还提供一种防尘效果好的斜翅翅片管防尘垢方法。[0006]本申请的目的通过以下技术方案实现：提供了一种斜翅翅片管，包括竖直安装的基管和设置于所述
