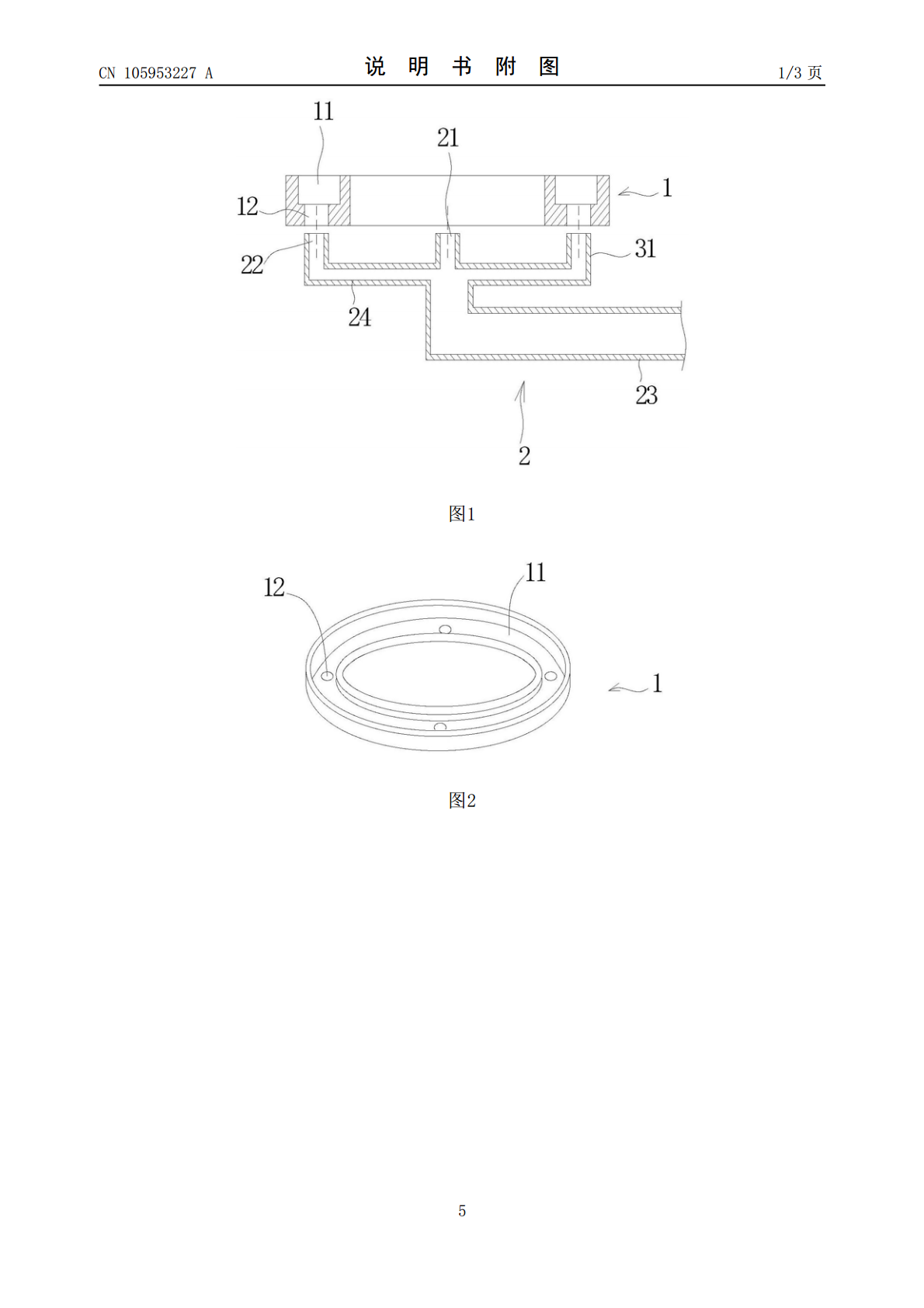

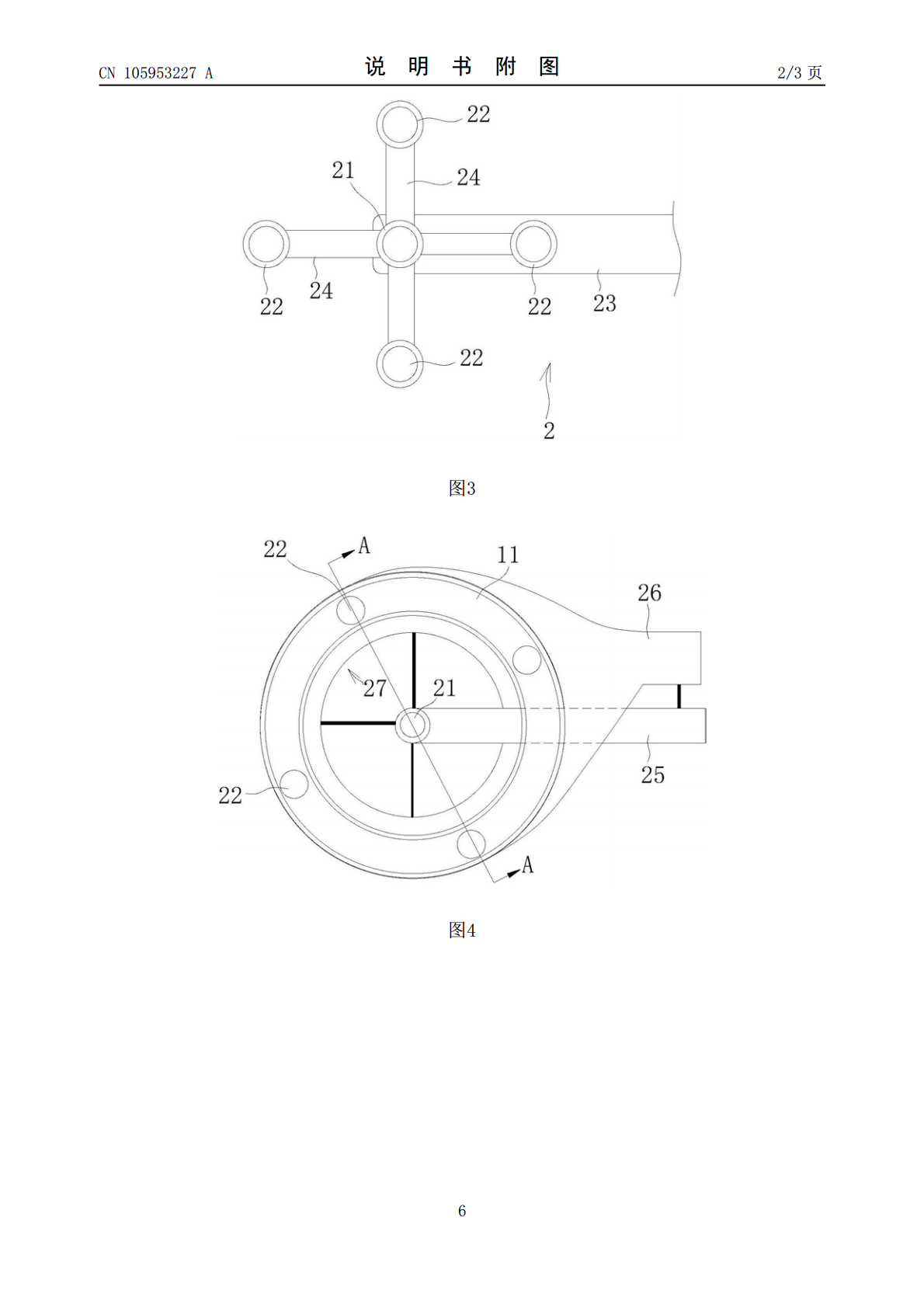

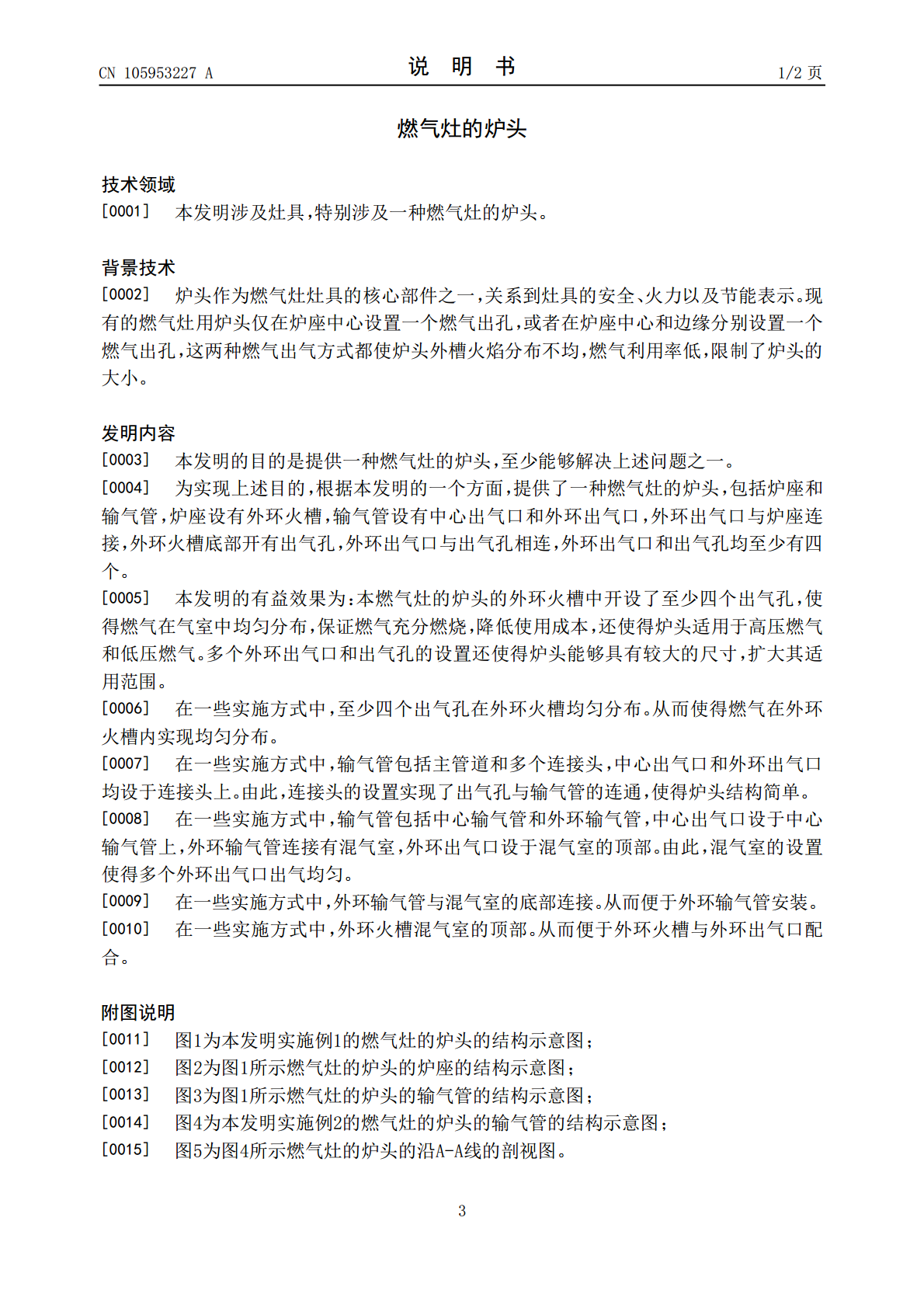

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105953227A(43)申请公布日2016.09.21(21)申请号201610394028.7(22)申请日2016.06.06(71)申请人陆秀荡地址528000广东省佛山市南海区盐步广东南国小商品城中区2街39号(72)发明人陆秀荡(74)专利代理机构北京商专永信知识产权代理事务所(普通合伙)11400代理人高之波单蕴倩(51)Int.Cl.F23D14/58(2006.01)F23D14/62(2006.01)权利要求书1页说明书2页附图3页(54)发明名称燃气灶的炉头(57)摘要本发明公开了一种燃气灶的炉头,包括炉座和输气管,炉座设有外环火槽,输气管设有中心出气口和外环出气口,外环出气口与炉座连接,外环火槽底部开有出气孔,外环出气口与出气孔相连,外环出气口和出气孔均至少有四个。本发明的有益效果为:本燃气灶的炉头的外环火槽中开设了至少四个出气孔,使得燃气在气室中均匀分布,保证燃气充分燃烧,降低使用成本,还使得炉头适用于高压燃气和低压燃气。多个外环出气口和出气孔的设置还使得炉头能够具有较大的尺寸,扩大其适用范围。CN105953227ACN105953227A权利要求书1/1页1.燃气灶的炉头,其特征在于,包括炉座(1)和输气管(2),所述炉座(1)设有外环火槽(11),所述输气管(2)设有中心出气口(21)和外环出气口(21),所述外环出气口(21)与炉座(1)连接,所述外环火槽(11)底部开有出气孔(12),所述外环出气口(22)与出气孔(12)相连,所述外环出气口(22)和出气孔(12)均至少有四个。2.根据权利要求1所述的燃气灶的炉头,其特征在于,所述至少四个出气孔(12)在外环火槽(11)均匀分布。3.根据权利要求1或2所述的燃气灶的炉头,其特征在于,所述输气管(2)包括主管道(23)和多个连接头(24),所述中心出气口(21)和外环出气口(22)均设于连接头(24)上。4.根据权利要求1或2所述的燃气灶的炉头,其特征在于,所述输气管(2)包括中心输气管(25)和外环输气管(26),所述中心出气口(21)设于中心输气管(25)上,所述外环输气管(26)连接有混气室(27),所述外环出气口(22)设于混气室(27)的顶部。5.根据权利要求4所述的燃气灶的炉头,其特征在于,所述外环输气管(26)与混气室(27)的底部连接。6.根据权利要求5所述的燃气灶的炉头,其特征在于,所述外环火槽(11)设于混气室(27)的顶部。2CN105953227A说明书1/2页燃气灶的炉头技术领域[0001]本发明涉及灶具,特别涉及一种燃气灶的炉头。背景技术[0002]炉头作为燃气灶灶具的核心部件之一,关系到灶具的安全、火力以及节能表示。现有的燃气灶用炉头仅在炉座中心设置一个燃气出孔,或者在炉座中心和边缘分别设置一个燃气出孔,这两种燃气出气方式都使炉头外槽火焰分布不均,燃气利用率低,限制了炉头的大小。发明内容[0003]本发明的目的是提供一种燃气灶的炉头,至少能够解决上述问题之一。[0004]为实现上述目的,根据本发明的一个方面,提供了一种燃气灶的炉头,包括炉座和输气管,炉座设有外环火槽,输气管设有中心出气口和外环出气口,外环出气口与炉座连接,外环火槽底部开有出气孔,外环出气口与出气孔相连,外环出气口和出气孔均至少有四个。[0005]本发明的有益效果为:本燃气灶的炉头的外环火槽中开设了至少四个出气孔,使得燃气在气室中均匀分布,保证燃气充分燃烧,降低使用成本,还使得炉头适用于高压燃气和低压燃气。多个外环出气口和出气孔的设置还使得炉头能够具有较大的尺寸,扩大其适用范围。[0006]在一些实施方式中,至少四个出气孔在外环火槽均匀分布。从而使得燃气在外环火槽内实现均匀分布。[0007]在一些实施方式中,输气管包括主管道和多个连接头,中心出气口和外环出气口均设于连接头上。由此,连接头的设置实现了出气孔与输气管的连通,使得炉头结构简单。[0008]在一些实施方式中,输气管包括中心输气管和外环输气管,中心出气口设于中心输气管上,外环输气管连接有混气室,外环出气口设于混气室的顶部。由此,混气室的设置使得多个外环出气口出气均匀。[0009]在一些实施方式中,外环输气管与混气室的底部连接。从而便于外环输气管安装。[0010]在一些实施方式中,外环火槽混气室的顶部。从而便于外环火槽与外环出气口配合。附图说明[0011]图1为本发明实施例1的燃气灶的炉头的结构示意图;[0012]图2为图1所示燃气灶的炉头的炉座的结构示意图;[0013]图3为图1所示燃气灶的炉头的输气管的结构示意图;[0014]图4为本发明实施例2的燃气灶的炉头的输气管的结构示意图;[0015]图5为图4所示燃气
