气化炉以及气化炉进料装置.pdf

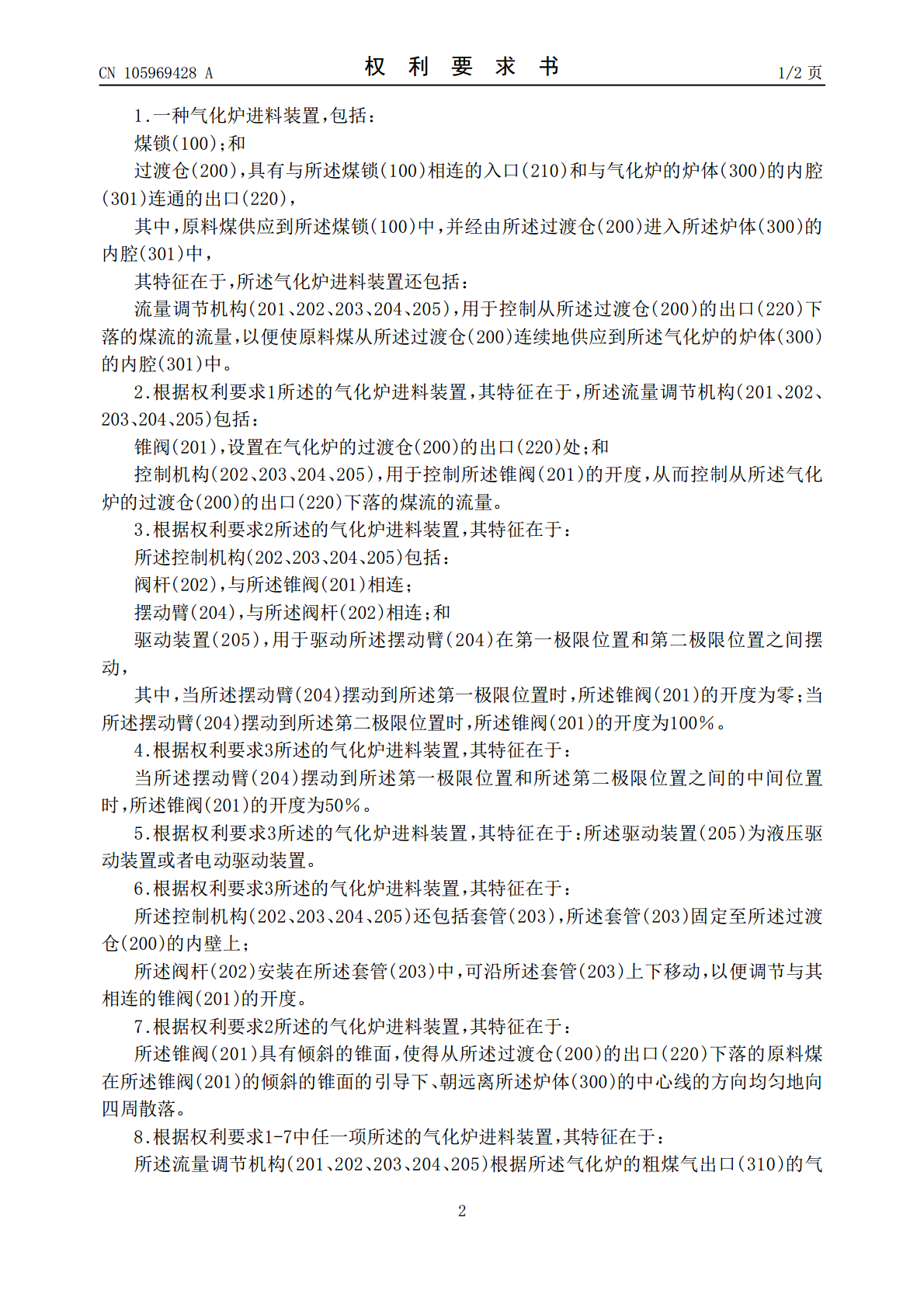

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105969428A(43)申请公布日2016.09.28(21)申请号201610352566.X(22)申请日2016.05.25(71)申请人上海泽玛克敏达机械设备有限公司地址200134上海市浦东新区枣庄路663号413室(72)发明人傅敏燕窦余信(74)专利代理机构中科专利商标代理有限责任公司11021代理人孙纪泉(51)Int.Cl.C10J3/20(2006.01)C10J3/30(2006.01)C10J3/72(2006.01)权利要求书2页说明书6页附图2页(54)发明名称气化炉以及气化炉进料装置(57)摘要本发明公开了一种气化炉进料装置，包括煤锁和过渡仓。所述过渡仓具有与所述煤锁相连的入口和与气化炉的炉体的内腔连通的出口。原料煤供应到所述煤锁中，并经由所述过渡仓进入所述炉体的内腔中。所述气化炉进料装置还包括流量调节机构，所述流量调节机构用于控制从气化炉的过渡仓的出口下落的煤流的流量，以便使原料煤从所述过渡仓连续地供应到所述气化炉的炉体的内腔中。此外，本发明还公开了一种包括前述气化炉进料装置的气化炉。在本发明中，通过设置的流量调节机构来控制从气化炉的过渡仓的出口下落的煤流的流量，使得原料煤从气化炉的过渡仓连续地供应到气化炉的炉体的内腔中。这样，可以使得气化炉的粗煤气出口的气体温度保持稳定，消除了粗煤气出口的气体温度的周期性波动。CN105969428ACN105969428A权利要求书1/2页1.一种气化炉进料装置，包括：煤锁(100)；和过渡仓(200)，具有与所述煤锁(100)相连的入口(210)和与气化炉的炉体(300)的内腔(301)连通的出口(220)，其中，原料煤供应到所述煤锁(100)中，并经由所述过渡仓(200)进入所述炉体(300)的内腔(301)中，其特征在于，所述气化炉进料装置还包括：流量调节机构(201、202、203、204、205)，用于控制从所述过渡仓(200)的出口(220)下落的煤流的流量，以便使原料煤从所述过渡仓(200)连续地供应到所述气化炉的炉体(300)的内腔(301)中。2.根据权利要求1所述的气化炉进料装置，其特征在于，所述流量调节机构(201、202、203、204、205)包括：锥阀(201)，设置在气化炉的过渡仓(200)的出口(220)处；和控制机构(202、203、204、205)，用于控制所述锥阀(201)的开度，从而控制从所述气化炉的过渡仓(200)的出口(220)下落的煤流的流量。3.根据权利要求2所述的气化炉进料装置，其特征在于：所述控制机构(202、203、204、205)包括：阀杆(202)，与所述锥阀(201)相连；摆动臂(204)，与所述阀杆(202)相连；和驱动装置(205)，用于驱动所述摆动臂(204)在第一极限位置和第二极限位置之间摆动，其中，当所述摆动臂(204)摆动到所述第一极限位置时，所述锥阀(201)的开度为零；当所述摆动臂(204)摆动到所述第二极限位置时，所述锥阀(201)的开度为100％。4.根据权利要求3所述的气化炉进料装置，其特征在于：当所述摆动臂(204)摆动到所述第一极限位置和所述第二极限位置之间的中间位置时，所述锥阀(201)的开度为50％。5.根据权利要求3所述的气化炉进料装置，其特征在于：所述驱动装置(205)为液压驱动装置或者电动驱动装置。6.根据权利要求3所述的气化炉进料装置，其特征在于：所述控制机构(202、203、204、205)还包括套管(203)，所述套管(203)固定至所述过渡仓(200)的内壁上；所述阀杆(202)安装在所述套管(203)中，可沿所述套管(203)上下移动，以便调节与其相连的锥阀(201)的开度。7.根据权利要求2所述的气化炉进料装置，其特征在于：所述锥阀(201)具有倾斜的锥面，使得从所述过渡仓(200)的出口(220)下落的原料煤在所述锥阀(201)的倾斜的锥面的引导下、朝远离所述炉体(300)的中心线的方向均匀地向四周散落。8.根据权利要求1-7中任一项所述的气化炉进料装置，其特征在于：所述流量调节机构(201、202、203、204、205)根据所述气化炉的粗煤气出口(310)的气2CN105969428A权利要求书2/2页体温度来控制从所述气化炉的过渡仓(200)的出口(220)下落的煤流的流量，使得所述气化炉的粗煤气出口(310)的气体温度保持在预设温度。9.根据权利要求2-7中任一项所述的气化炉进料装置，其特征在于：所述控制机构(202、203、204、205)根据所述气化炉的粗煤气出口(310)的气体温度来控制所述锥阀(201)的开度，从而控制从所述气化炉的过渡仓(200)的出口
