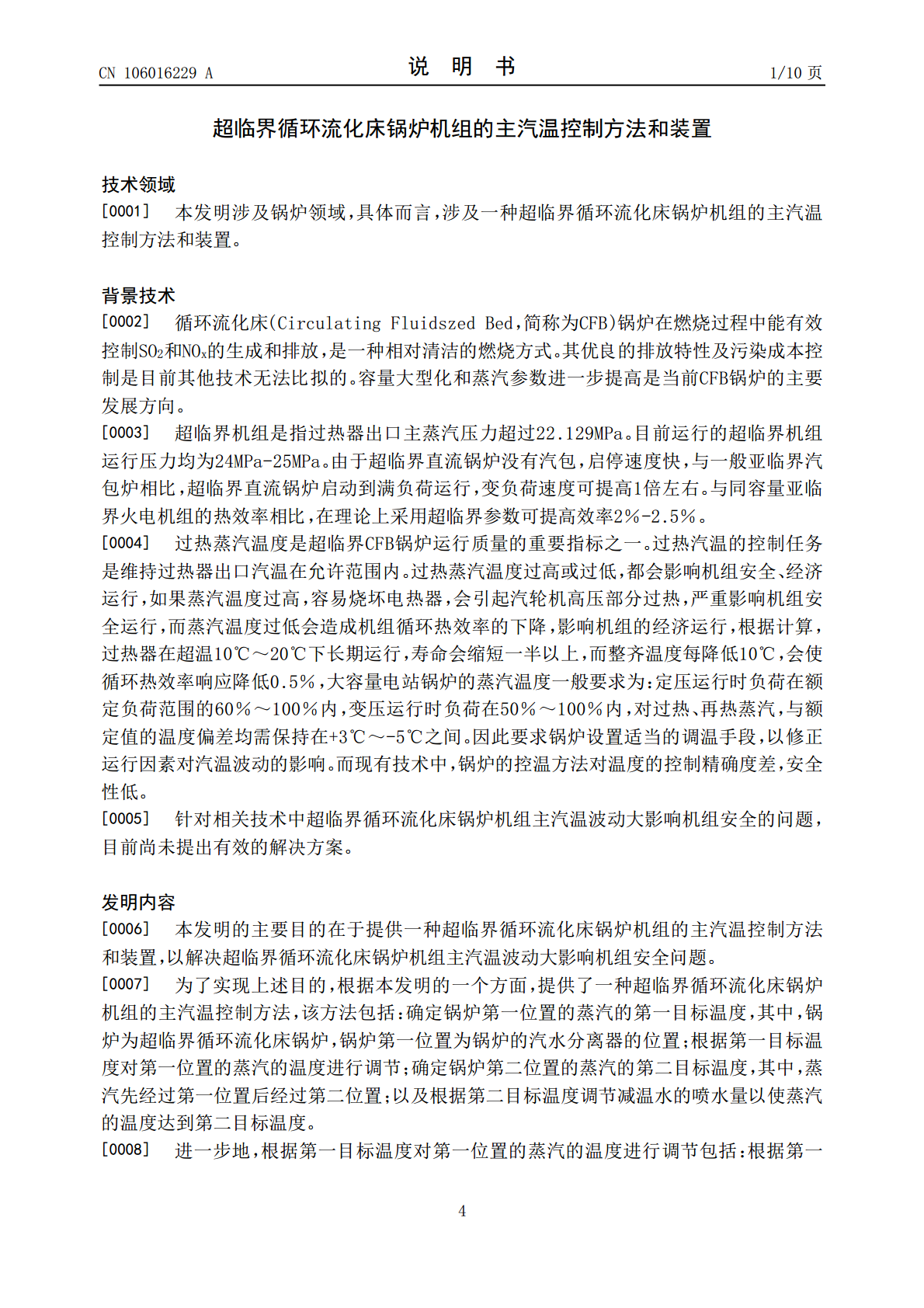

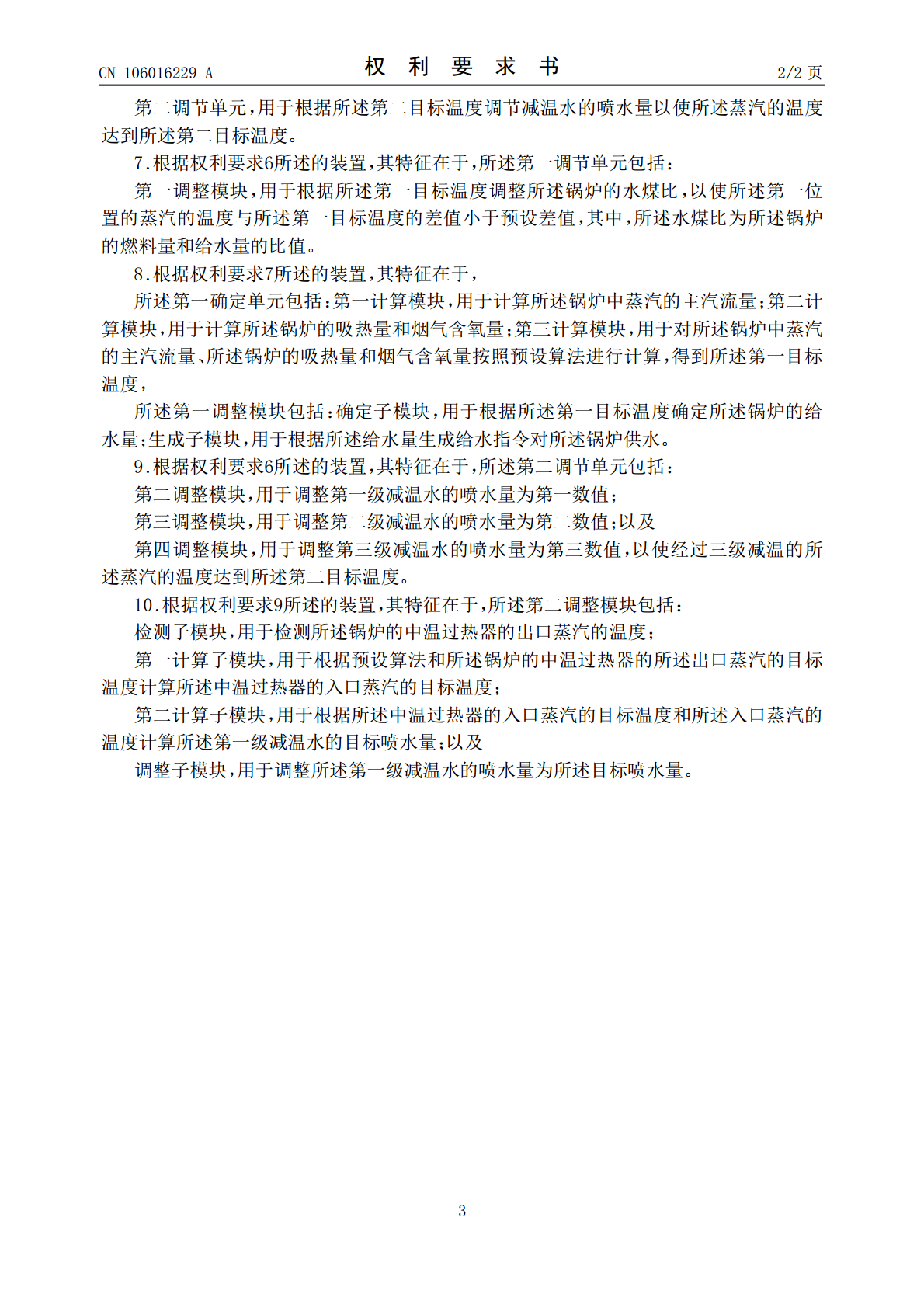

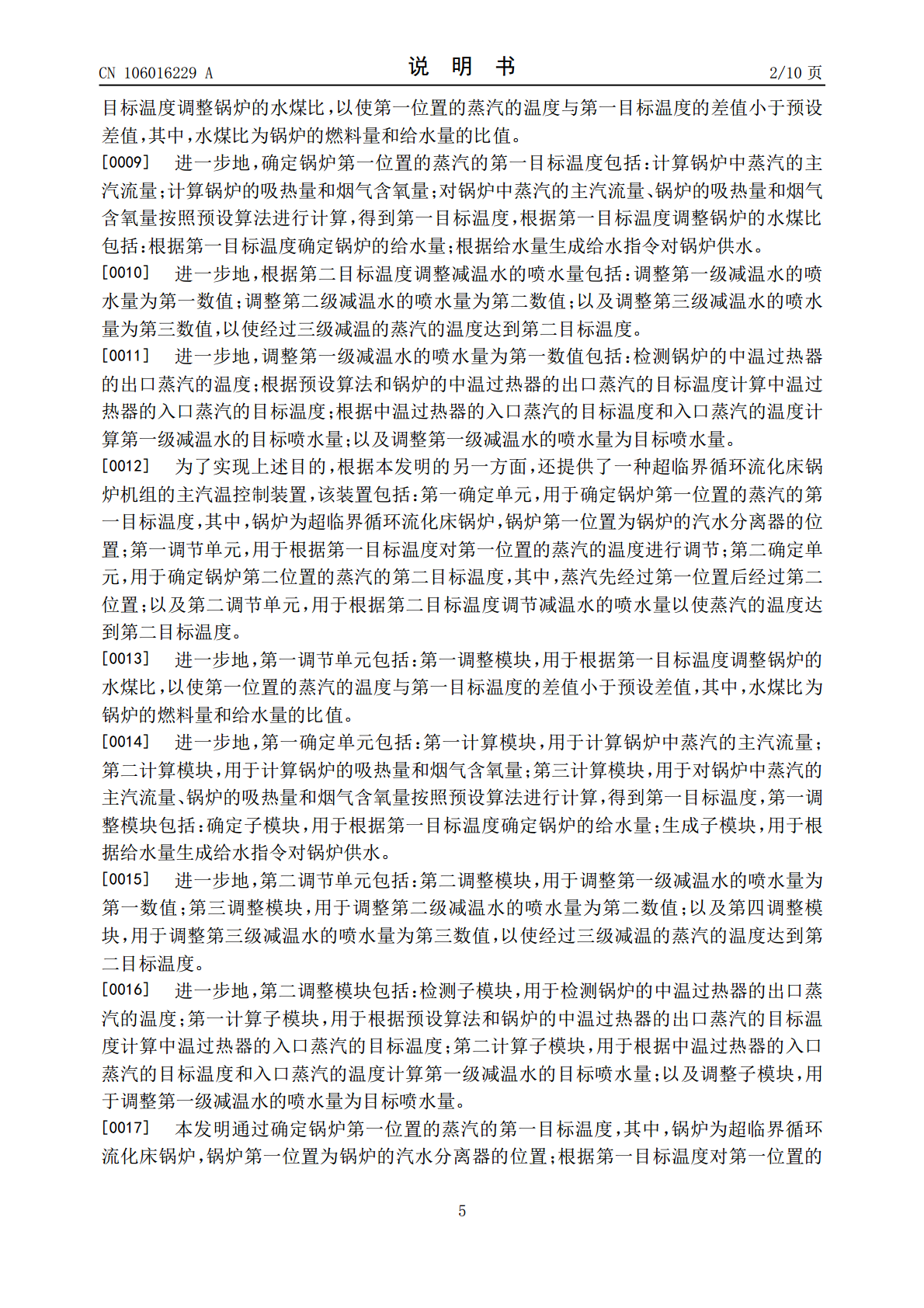

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106016229A(43)申请公布日2016.10.12(21)申请号201610344782.X(22)申请日2016.05.23(71)申请人神华集团有限责任公司地址100011北京市东城区西滨河路22号神华大厦申请人神华国能集团有限公司四川白马循环流化床示范电站有限责任公司(72)发明人张奎吴玉平张明胜莫红军(74)专利代理机构北京康信知识产权代理有限责任公司11240代理人韩建伟李志刚(51)Int.Cl.F22B35/00(2006.01)权利要求书2页说明书10页附图3页(54)发明名称超临界循环流化床锅炉机组的主汽温控制方法和装置(57)摘要本发明公开了一种超临界循环流化床锅炉机组的主汽温控制方法和装置。该方法包括：确定锅炉第一位置的蒸汽的第一目标温度，其中，锅炉为超临界循环流化床锅炉，锅炉第一位置为锅炉的汽水分离器的位置；根据第一目标温度对第一位置的蒸汽的温度进行调节；确定锅炉第二位置的蒸汽的第二目标温度，其中，蒸汽先经过第一位置后经过第二位置；以及根据第二目标温度调节减温水的喷水量以使蒸汽的温度达到第二目标温度，通过本发明，解决了超临界循环流化床锅炉机组主汽温波动大影响机组安全的问题。CN106016229ACN106016229A权利要求书1/2页1.一种超临界循环流化床锅炉机组的主汽温控制方法，其特征在于，包括：确定锅炉第一位置的蒸汽的第一目标温度，其中，所述锅炉为超临界循环流化床锅炉，所述锅炉第一位置为所述锅炉的汽水分离器的位置；根据所述第一目标温度对所述第一位置的蒸汽的温度进行调节；确定所述锅炉第二位置的蒸汽的第二目标温度，其中，所述蒸汽先经过所述第一位置后经过所述第二位置；以及根据所述第二目标温度调节减温水的喷水量以使所述蒸汽的温度达到所述第二目标温度。2.根据权利要求1所述的方法，其特征在于，根据所述第一目标温度对所述第一位置的蒸汽的温度进行调节包括：根据所述第一目标温度调整所述锅炉的水煤比，以使所述第一位置的蒸汽的温度与所述第一目标温度的差值小于预设差值，其中，所述水煤比为所述锅炉的燃料量和给水量的比值。3.根据权利要求2所述的方法，其特征在于，确定所述锅炉第一位置的蒸汽的第一目标温度包括：计算所述锅炉中蒸汽的主汽流量；计算所述锅炉的吸热量和烟气含氧量；对所述锅炉中蒸汽的主汽流量、所述锅炉的吸热量和烟气含氧量按照预设算法进行计算，得到所述第一目标温度，根据所述第一目标温度调整所述锅炉的水煤比包括：根据所述第一目标温度确定所述锅炉的给水量；根据所述给水量生成给水指令对所述锅炉供水。4.根据权利要求1所述的方法，其特征在于，根据所述第二目标温度调整所述减温水的喷水量包括：调整第一级减温水的喷水量为第一数值；调整第二级减温水的喷水量为第二数值；以及调整第三级减温水的喷水量为第三数值，以使经过三级减温的所述蒸汽的温度达到所述第二目标温度。5.根据权利要求4所述的方法，其特征在于，调整所述第一级减温水的喷水量为所述第一数值包括：检测所述锅炉的中温过热器的出口蒸汽的温度；根据预设算法和所述锅炉的中温过热器的所述出口蒸汽的目标温度计算所述中温过热器的入口蒸汽的目标温度；根据所述中温过热器的入口蒸汽的目标温度和所述入口蒸汽的温度计算所述第一级减温水的目标喷水量；以及调整所述第一级减温水的喷水量为所述目标喷水量。6.一种超临界循环流化床锅炉机组的主汽温控制装置，其特征在于，包括：第一确定单元，用于确定锅炉第一位置的蒸汽的第一目标温度，其中，所述锅炉为超临界循环流化床锅炉，所述锅炉第一位置为所述锅炉的汽水分离器的位置；第一调节单元，用于根据所述第一目标温度对所述第一位置的蒸汽的温度进行调节；第二确定单元，用于确定所述锅炉第二位置的蒸汽的第二目标温度，其中，所述蒸汽先经过所述第一位置后经过所述第二位置；以及2CN106016229A权利要求书2/2页第二调节单元，用于根据所述第二目标温度调节减温水的喷水量以使所述蒸汽的温度达到所述第二目标温度。7.根据权利要求6所述的装置，其特征在于，所述第一调节单元包括：第一调整模块，用于根据所述第一目标温度调整所述锅炉的水煤比，以使所述第一位置的蒸汽的温度与所述第一目标温度的差值小于预设差值，其中，所述水煤比为所述锅炉的燃料量和给水量的比值。8.根据权利要求7所述的装置，其特征在于，所述第一确定单元包括：第一计算模块，用于计算所述锅炉中蒸汽的主汽流量；第二计算模块，用于计算所述锅炉的吸热量和烟气含氧量；第三计算模块，用于对所述锅炉中蒸汽的主汽流量、所述锅炉的吸热量和烟气含氧量按照预设算法进行计算，得到所述第一目标温度，所述第一调整模块包括：确定子模块，用于根据所述第一目标温度确定所述锅炉的给水量；生成
