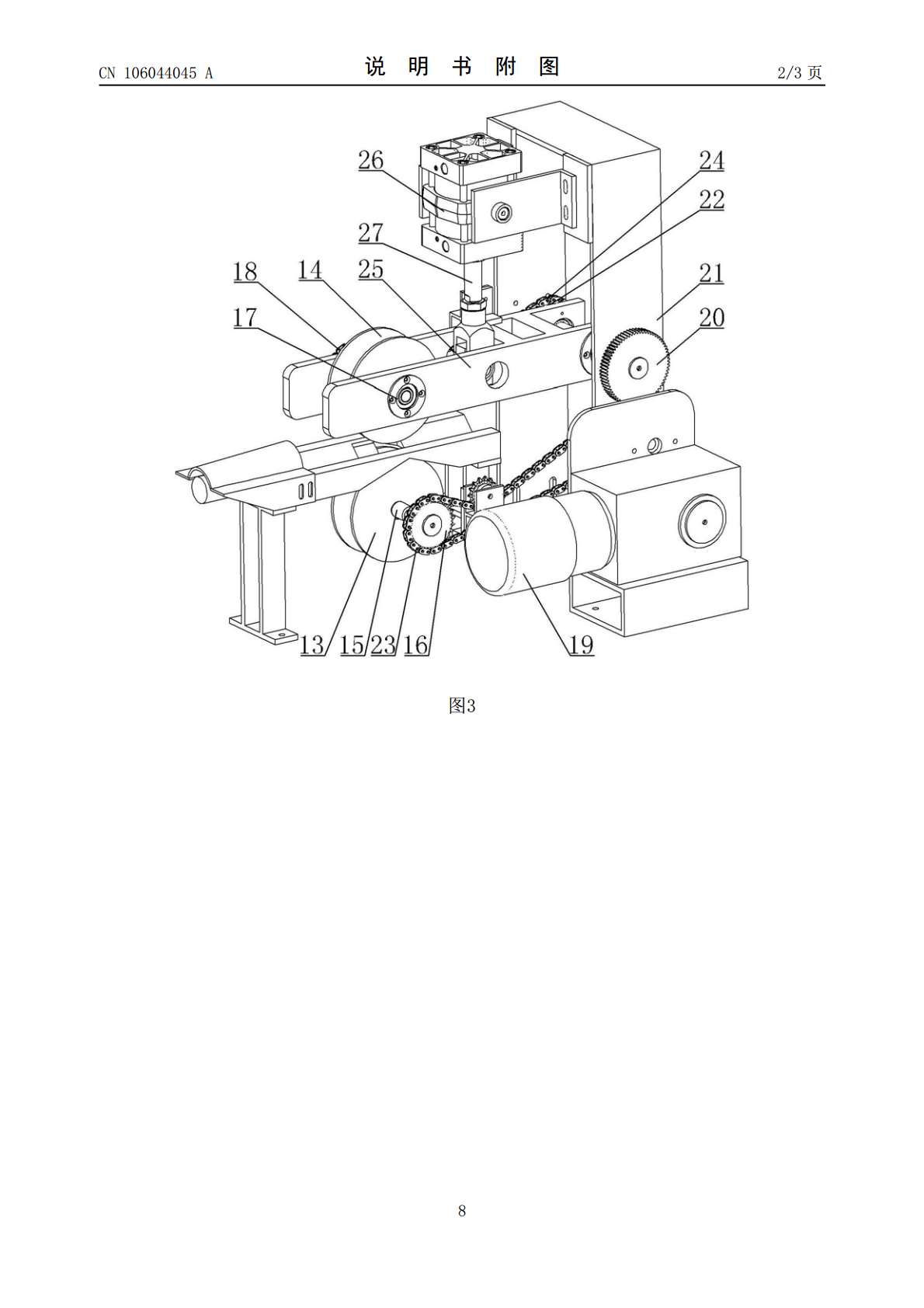

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106044045A(43)申请公布日2016.10.26(21)申请号201610578724.3(22)申请日2016.07.21(71)申请人张家港哈工机器人科技有限公司地址215000江苏省苏州市张家港市杨舍镇华昌路沙洲湖科创园(72)发明人于振中郝英强(74)专利代理机构北京科亿知识产权代理事务所(普通合伙)11350代理人汤东凤(51)Int.Cl.B65G11/02(2006.01)B65G47/82(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种热锻送料清电炉设备(57)摘要本发明提供了一种热锻送料清电炉设备，其使得尾料自动导入热锻炉，且达到安全生产、降低人工成本、提高效率和产能的效果。其包括自动上料机，所述自动上料机将物料由远离电炉一端输送至靠近电炉的一端，其特征在于：所述自动上料机的正下方布置有辊道，导入棒布置于所述辊道上，所述自动上料机的末端设置有向下倾斜布置的下滑道，所述下滑道的下部出口朝向夹送机构的入料口，所述夹送机构的出料口后方布置有所述电炉，所述辊道的末端延伸至所述夹送机构的入料口位置，所述导入棒的末端朝向所述夹送机构的入料口布置，所述辊道的输送轨道平行于所述夹送机构的输送轨道，所述下滑道外接有下滑道顶升机构，所述下滑道顶升机构工作状态下将下滑道的下部出口顶升脱离辊道的运行平面。CN106044045ACN106044045A权利要求书1/1页1.一种热锻送料清电炉设备，其包括自动上料机，所述自动上料机将物料由远离电炉一端输送至靠近电炉的一端，其特征在于：所述自动上料机的正下方布置有辊道，导入棒布置于所述辊道上，所述自动上料机的末端设置有向下倾斜布置的下滑道，所述下滑道的下部出口朝向夹送机构的入料口，所述夹送机构的出料口后方布置有所述电炉，所述辊道的末端延伸至所述夹送机构的入料口位置，所述导入棒的末端朝向所述夹送机构的入料口布置，所述辊道的输送轨道平行于所述夹送机构的输送轨道，所述下滑道外接有下滑道顶升机构，所述下滑道顶升机构工作状态下将下滑道的下部出口顶升脱离辊道的运行平面。2.如权利要求1所述的一种热锻送料清电炉设备，其特征在于：未工作状态下的所述导入棒支承于所述辊道的输送链条的上端面，所述导入棒支承于所述辊道的末端位置，所述辊道输送料条运转带动所述导入棒沿着辊道直线方向行进。3.如权利要求1所述的一种热锻送料清电炉设备，其特征在于：送料状态下的所述下滑道自远离电炉一端至靠近电炉一端自上而下倾斜布置，所述自动上料机的末端顺接所述下滑道的远离电炉一端，所述下滑道靠近电炉一端朝向所述夹送机构的入料口。4.如权利要求1所述的一种热锻送料清电炉设备，其特征在于：所述辊道的输送高度和所述夹送机构的输送轨道的高度位于同一平面。5.如权利要求1所述的一种热锻送料清电炉设备，其特征在于：所述下滑道顶升机构包括立式支架、直线驱动气缸、连接板，所述下滑道的远离电炉一端位置固装有连接板的一端，所述连接板的另一端枢接于所述立式支架的高端位置，所述立式支架的底部固装于基体，所述直线驱动气缸的两端分别枢接于所述立式支架的低端支承座、下滑道的靠近电炉一端的底部支承座，所述直线驱动气缸顶升时下滑道的下部出口顶升脱离辊道的运行平面。6.如权利要求1所述的一种热锻送料清电炉设备，其特征在于：所述夹送机构具体为垂直夹送机构。7.如权利要求6所述的一种热锻送料清电炉设备，其特征在于：所述垂直夹送机构包括高度方向固定的下夹轮、高度方向可调的上夹轮，所述上夹轮、下夹轮之间所形成的空间内夹住对应的物料。8.如权利要求7所述的一种热锻送料清电炉设备，其特征在于：所述下夹轮的第一输入轴套装有第一输入齿轮、所述上夹轮的第二输入轴套装有第二输入齿轮，所述电机的输出齿轮啮合有第一输送齿轮，所述第一输送齿轮啮合连接第二输送齿轮，所述第一输送齿轮、第二输送齿轮为相同的齿轮，所述第一输送齿轮、第二输送齿轮均安装于机架结构，所述第一输送齿轮、第二输送齿轮通过转动轴对应连接有第一传动齿轮、第二传动齿轮，第一传动齿轮与第二传动齿轮为相同齿轮，所述第一传动齿轮通过第一链条连接所述第一输入齿轮，所述第二传动齿轮通过第二链条连接所述第二输入齿轮，第一输入齿轮与第二输入齿轮为相同齿轮。9.如权利要求8所述的一种热锻送料清电炉设备，其特征在于：所述上夹轮的第二输入轴插装于安装架，所述安装架的内端嵌入所述机架结构的垂直向轨道，所述机架结构的上端固装有垂直向驱动气缸，所述垂直向驱动气缸的下部活塞杆紧固连接所述安装架。2CN106044045A说明书1/4页一种热锻送料清电炉设备技术领域[0001]本发明涉及热锻送料自动化设备的技术领域，具体为一种热锻送料清电炉设备。背景技术[
