一种保温集渣剂.pdf

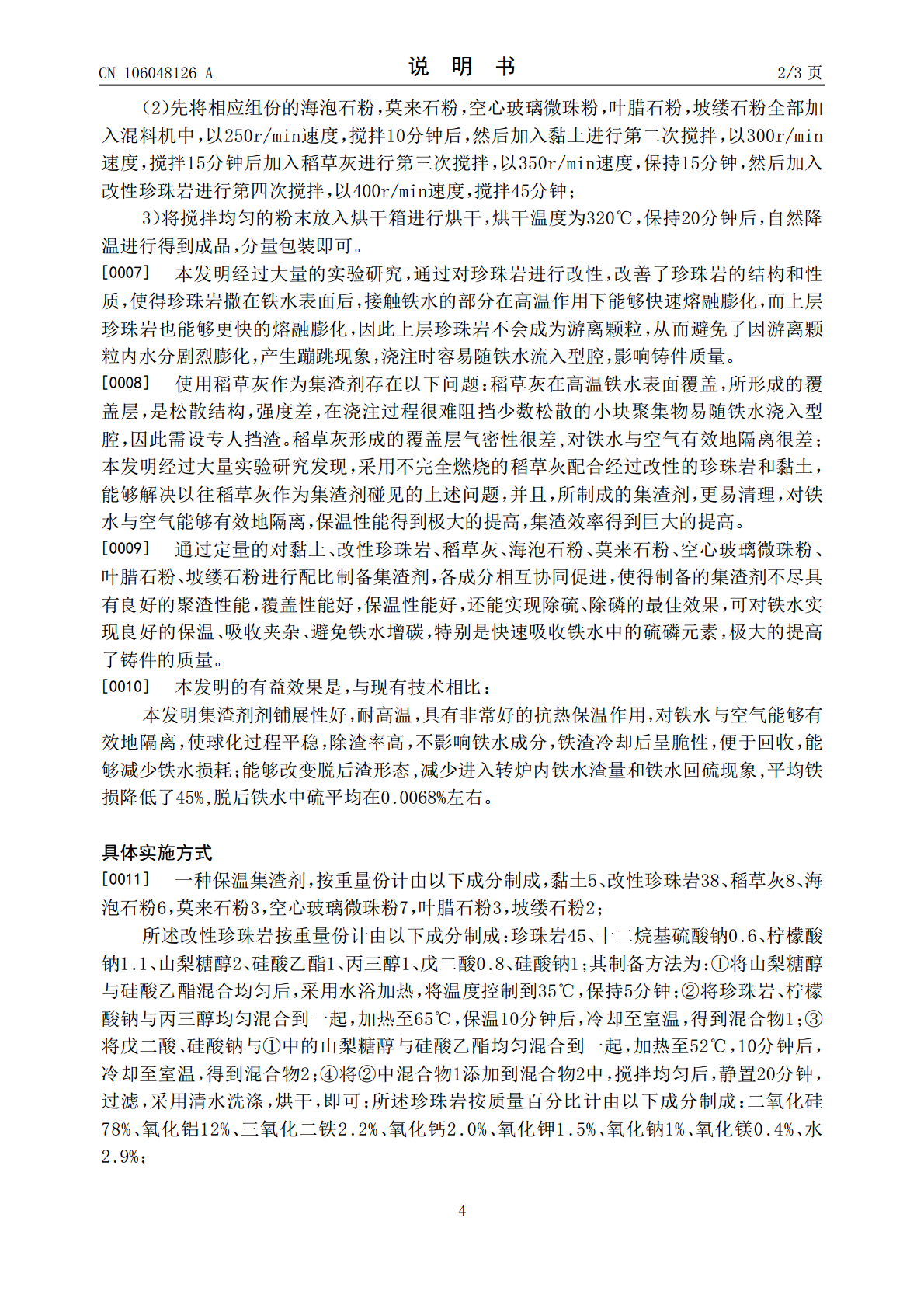

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106048126A(43)申请公布日2016.10.26(21)申请号201610357798.4(22)申请日2016.05.26(71)申请人合肥市田源精铸有限公司地址231200安徽省合肥市肥西县山南镇杨桃东路3公里处(72)发明人孙爱琴(51)Int.Cl.C21C1/10(2006.01)C21C7/064(2006.01)C21C7/076(2006.01)权利要求书1页说明书3页(54)发明名称一种保温集渣剂(57)摘要发明公开了一种保温集渣剂，由以下成分制成，黏土、改性珍珠岩、稻草灰、海泡石粉，莫来石粉，空心玻璃微珠粉，叶腊石粉，坡缕石粉，本发明集渣剂剂铺展性好，耐高温，具有良好的抗热保温作用，使球化过程平稳，除渣率高，不影响铁水成分，铁渣冷却后呈脆性，便于回收，能够减少铁水损耗；能够改变脱后渣形态,减少进入转炉内铁水渣量和铁水回硫现象,平均铁损降低了45%,脱后铁水硫平均在0.0068%左右。CN106048126ACN106048126A权利要求书1/1页1.一种保温集渣剂，其特征在于，按重量份计由以下成分制成，黏土5、改性珍珠岩38、稻草灰8、海泡石粉6、莫来石粉3、空心玻璃微珠粉7、叶腊石粉3、坡缕石粉2；所述改性珍珠岩按重量份计由以下成分制成：珍珠岩45、十二烷基硫酸钠0.6、柠檬酸钠1.1、山梨糖醇2、硅酸乙酯1、丙三醇1、戊二酸0.8、硅酸钠1；其制备方法为：①将山梨糖醇与硅酸乙酯混合均匀后，采用水浴加热，将温度控制到35℃，保持5分钟；②将珍珠岩、柠檬酸钠与丙三醇均匀混合到一起，加热至65℃，保温10分钟后，冷却至室温，得到混合物1；③将戊二酸、硅酸钠与①中的山梨糖醇与硅酸乙酯均匀混合到一起，加热至52℃，10分钟后，冷却至室温，得到混合物2；④将②中混合物1添加到混合物2中，搅拌均匀后，静置20分钟，过滤，采用清水洗涤，烘干，即可；所述珍珠岩按质量百分比计由以下成分制成：二氧化硅78%、氧化铝12%、三氧化二铁2.2%、氧化钙2.0%、氧化钾1.5%、氧化钠1%、氧化镁0.4%、水2.9%；所述坡缕石粉采用质量浓度为5.6%的碳酸氢钠溶液浸泡10小时后，过滤，烘干；所述黏土采用质量浓度为10%的碳酸钠溶液浸泡1天后，过滤，洗涤后，自然风干；所述稻草灰为经过不完全燃烧制成的稻草灰；所述叶腊石粉与莫来石粉分别经过524℃高温煅烧10分钟。2.根据权利要求1所述的一种保温集渣剂的制备方法，其特征在于，由以下制作步骤制成：（1）将各原料分别过45目筛；（2）先将相应组份的海泡石粉，莫来石粉，空心玻璃微珠粉，叶腊石粉，坡缕石粉全部加入混料机中，以250r/min速度，搅拌10分钟后，然后加入黏土进行第二次搅拌，以300r/min速度，搅拌15分钟后加入稻草灰进行第三次搅拌，以350r/min速度，保持15分钟，然后加入改性珍珠岩进行第四次搅拌，以400r/min速度，搅拌45分钟；3）将搅拌均匀的粉末放入烘干箱进行烘干，烘干温度为320℃，保持20分钟后，自然降温进行得到成品，分量包装即可。2CN106048126A说明书1/3页一种保温集渣剂技术领域[0001]本发明涉及型砂制作领域，特别是涉及一种保温集渣剂。背景技术[0002]球墨铸铁是20世纪五十年代发展起来的一种高强度铸铁材料，其综合性能接近于钢，正是基于其优异的性能，已成功地用于铸造一些受力复杂，强度、韧性、耐磨性要求较高的零件。在生产过程中通过球化和孕育处理得到球状石墨，有效地提高了铸铁的机械性能，同时提高了塑性和韧性，但是原料的来源中含有大量的硫，在生产中影响石墨的球化过程，直接使用扒渣耙进行扒渣，影响所得球墨铸铁的质量以外还会延长扒渣时间，造成原料浪费，目前市场上存在的集渣剂消耗量大，除渣过程复杂，需要一种保温集渣剂改变这种现状。[0003]目前,越来越多的厂家使用珍珠岩作铁水的除渣、保温剂。使用中发现:珍珠岩撒在铁水表面后,接触铁水的部分在高温作用下熔融膨化,而上层珍珠岩因温度低未熔融成为游离颗粒。时间延长,游离颗粒内水分剧烈膨化,产生蹦跳现象,浇注时容易随铁水流入型腔。生产球铁件多采用开放式浇注系统,故铸件易产生夹珍珠岩缺陷。发明内容[0004]本发明的目的是提供一种保温集渣剂。[0005]本发明通过以下技术方案实现：一种保温集渣剂，按重量份计由以下成分制成，黏土5、改性珍珠岩38、稻草灰8、海泡石粉6，莫来石粉3，空心玻璃微珠粉7，叶腊石粉3，坡缕石粉2；所述改性珍珠岩按重量份计由以下成分制成：珍珠岩45、十二烷基硫酸钠0.6、柠檬酸钠1.1、山梨糖醇2、硅酸乙酯1、丙三醇1、戊二酸0.8、硅酸钠1；其制备方法为：①将山梨糖醇与硅酸乙酯混合均匀后，采用
