一种节能环保炉.pdf

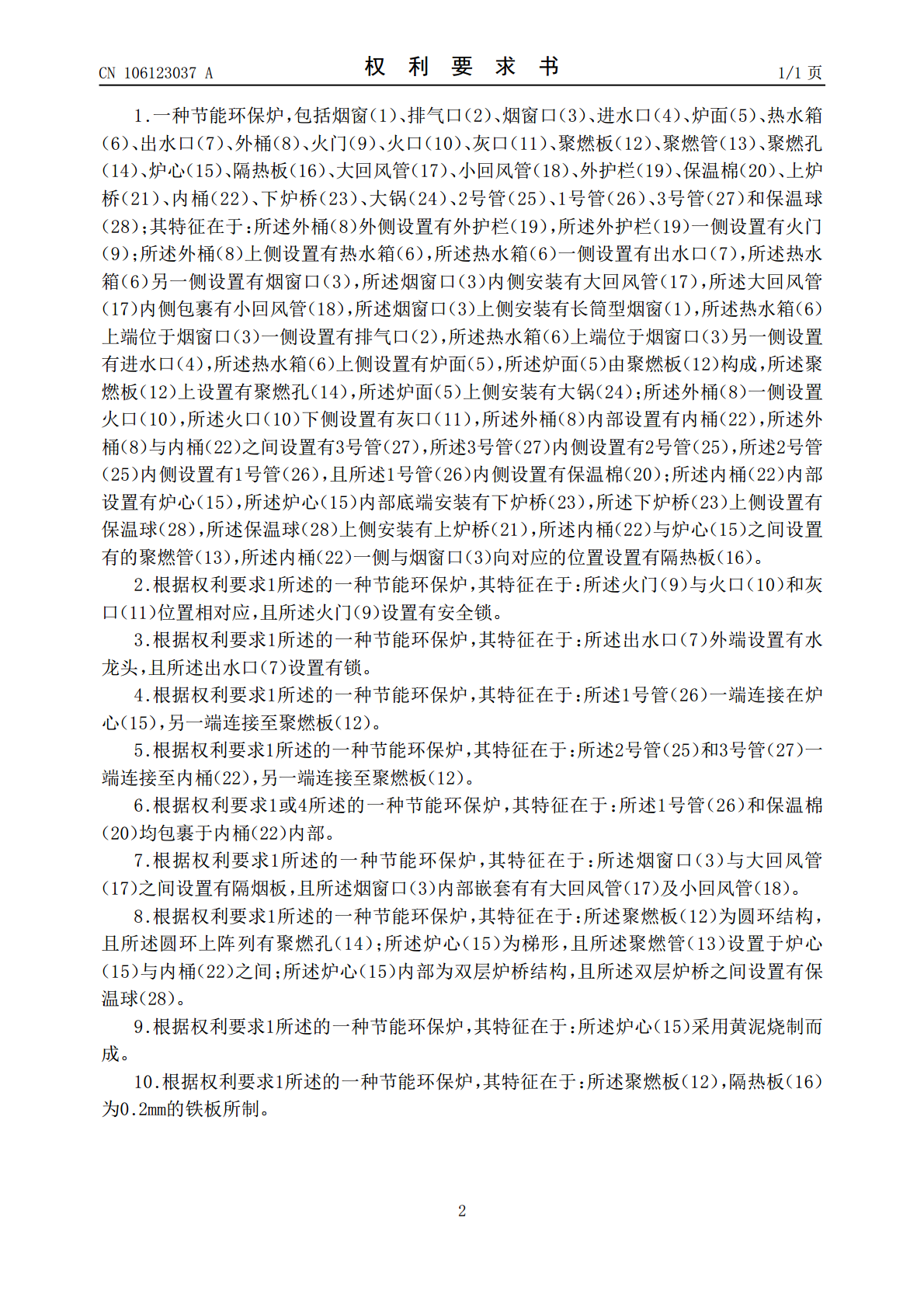

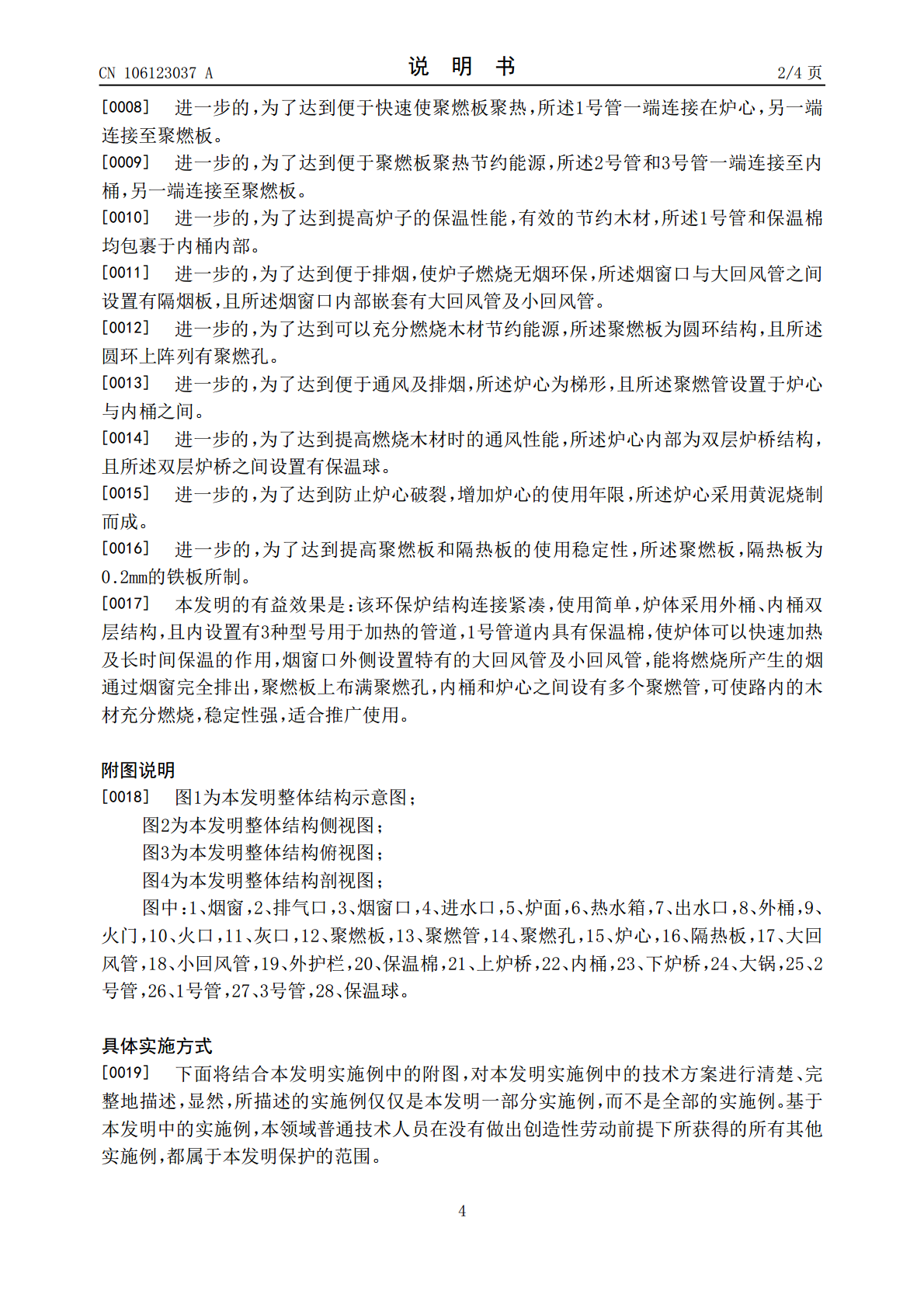

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106123037A(43)申请公布日2016.11.16(21)申请号201610665224.3(22)申请日2016.08.15(71)申请人吴庆珍地址556012贵州省黔西南布依族苗族自治州凯里市舟溪镇枫香村五组(72)发明人吴庆珍(74)专利代理机构北京华仲龙腾专利代理事务所(普通合伙)11548代理人李静(51)Int.Cl.F24B1/183(2006.01)F24B1/191(2006.01)F24B1/192(2006.01)F24B1/197(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种节能环保炉(57)摘要本发明公开了一种节能环保炉，包括烟窗、排气口、烟窗口、进水口、炉面、热水箱、出水口、外桶、火门、火口、灰口、聚燃板、聚燃管、聚燃孔、炉心、隔热板、大回风管、小回风管、外护栏、保温棉、上炉桥、内桶、下炉桥、大锅、2号管、1号管、3号管和保温球；本发明的有益效果是：该环保炉结构连接紧凑，使用简单，炉体采用外桶、内桶双层结构，且内设置有3种型号用于加热的管道，1号管道内具有保温棉，使炉体可以快速加热及长时间保温的作用，烟窗口外侧设置特有的大回风管及小回风管，能将燃烧所产生的烟通过烟窗完全排出，聚燃板上布满聚燃孔，内桶和炉心之间设有多个聚燃管，可使路内的木材充分燃烧，稳定性强，适合推广使用。CN106123037ACN106123037A权利要求书1/1页1.一种节能环保炉，包括烟窗（1）、排气口（2）、烟窗口（3）、进水口（4）、炉面（5）、热水箱（6）、出水口（7）、外桶（8）、火门（9）、火口（10）、灰口（11）、聚燃板（12）、聚燃管（13）、聚燃孔（14）、炉心（15）、隔热板（16）、大回风管（17）、小回风管（18）、外护栏（19）、保温棉（20）、上炉桥（21）、内桶（22）、下炉桥（23）、大锅（24）、2号管（25）、1号管（26）、3号管（27）和保温球（28）；其特征在于：所述外桶（8）外侧设置有外护栏（19），所述外护栏（19）一侧设置有火门（9）；所述外桶（8）上侧设置有热水箱（6），所述热水箱（6）一侧设置有出水口（7），所述热水箱（6）另一侧设置有烟窗口（3），所述烟窗口（3）内侧安装有大回风管（17），所述大回风管（17）内侧包裹有小回风管（18），所述烟窗口（3）上侧安装有长筒型烟窗（1），所述热水箱（6）上端位于烟窗口（3）一侧设置有排气口（2），所述热水箱（6）上端位于烟窗口（3）另一侧设置有进水口（4），所述热水箱（6）上侧设置有炉面（5），所述炉面（5）由聚燃板（12）构成，所述聚燃板（12）上设置有聚燃孔（14），所述炉面（5）上侧安装有大锅（24）；所述外桶（8）一侧设置火口（10），所述火口（10）下侧设置有灰口（11），所述外桶（8）内部设置有内桶（22），所述外桶（8）与内桶（22）之间设置有3号管（27），所述3号管（27）内侧设置有2号管（25），所述2号管（25）内侧设置有1号管（26），且所述1号管（26）内侧设置有保温棉（20）；所述内桶（22）内部设置有炉心（15），所述炉心（15）内部底端安装有下炉桥（23），所述下炉桥（23）上侧设置有保温球（28），所述保温球（28）上侧安装有上炉桥（21），所述内桶（22）与炉心（15）之间设置有的聚燃管（13），所述内桶（22）一侧与烟窗口（3）向对应的位置设置有隔热板（16）。2.根据权利要求1所述的一种节能环保炉，其特征在于：所述火门（9）与火口（10）和灰口（11）位置相对应，且所述火门（9）设置有安全锁。3.根据权利要求1所述的一种节能环保炉，其特征在于：所述出水口（7）外端设置有水龙头，且所述出水口（7）设置有锁。4.根据权利要求1所述的一种节能环保炉，其特征在于：所述1号管（26）一端连接在炉心（15），另一端连接至聚燃板（12）。5.根据权利要求1所述的一种节能环保炉，其特征在于：所述2号管（25）和3号管（27）一端连接至内桶（22），另一端连接至聚燃板（12）。6.根据权利要求1或4所述的一种节能环保炉，其特征在于：所述1号管（26）和保温棉（20）均包裹于内桶（22）内部。7.根据权利要求1所述的一种节能环保炉，其特征在于：所述烟窗口（3）与大回风管（17）之间设置有隔烟板，且所述烟窗口（3）内部嵌套有有大回风管（17）及小回风管（18）。8.根据权利要求1所述的一种节能环保炉，其特征在于：所述聚燃板（12）为圆环结构，且所述圆环上阵列有聚燃孔（14）；所述炉心（15）为梯形，且所述聚燃管（13）设置于炉心（15）与内桶（22）之间；所述炉心（15）内部为双层炉桥结构，且所述双层炉
