一种有色冶炼炉用镁橄榄石‑碳质喷补料.pdf

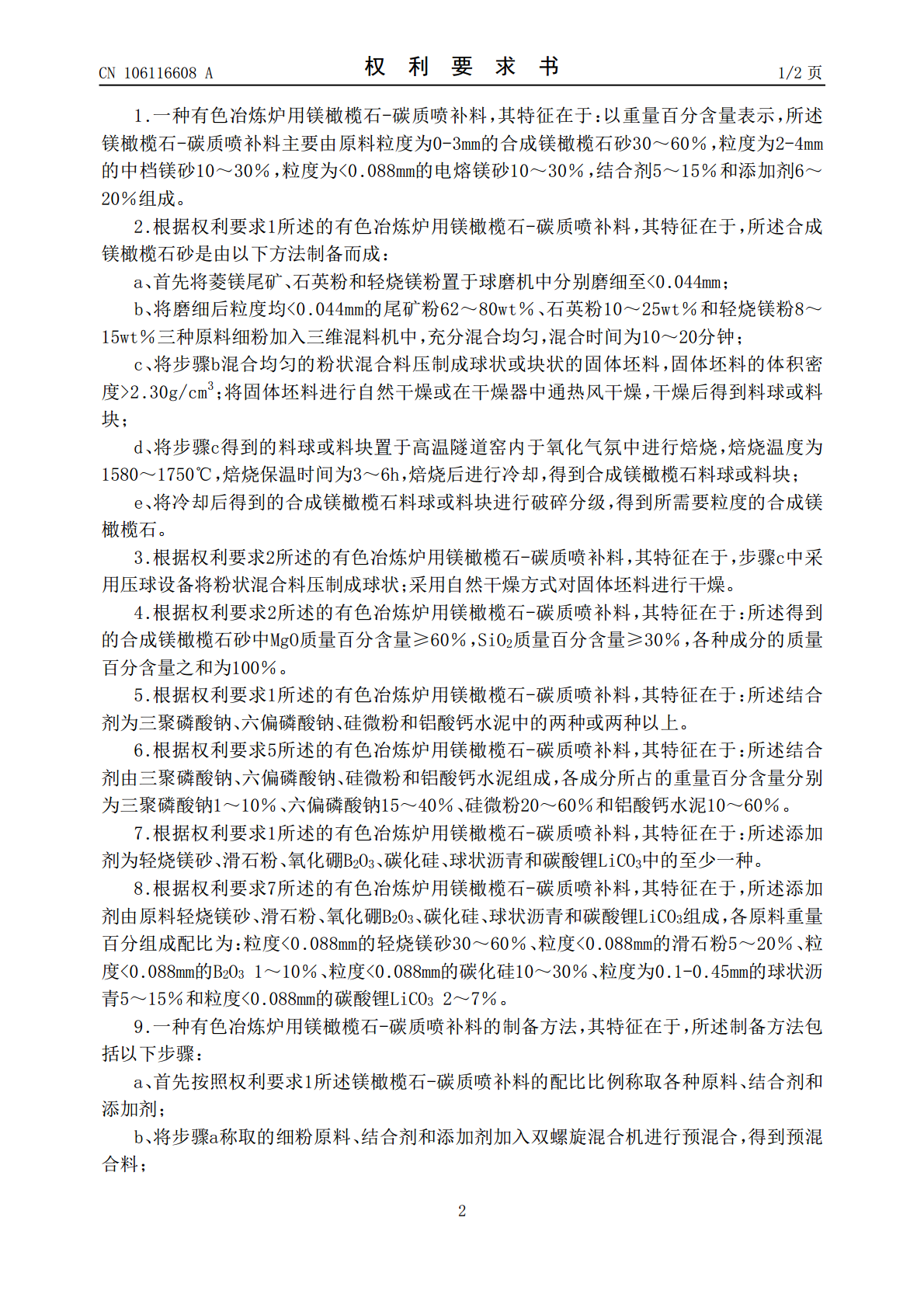

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106116608A(43)申请公布日2016.11.16(21)申请号201610492625.3(22)申请日2016.06.23(71)申请人河南瑞泰耐火材料科技有限公司地址451100河南省郑州市新郑市薛店镇花庄(72)发明人徐琳琳刘锡俊任向阳张吉利李顺清叶亚红刘晓磊翟鹏涛胡世平(74)专利代理机构郑州大通专利商标代理有限公司41111代理人李秋红(51)Int.Cl.C04B35/66(2006.01)C04B35/20(2006.01)C04B35/626(2006.01)权利要求书2页说明书7页(54)发明名称一种有色冶炼炉用镁橄榄石-碳质喷补料(57)摘要本发明公开了一种有色冶炼炉用镁橄榄石-碳质喷补料。以重量百分含量表示，所述镁橄榄石-碳质喷补料主要由原料粒度为0-3mm的合成镁橄榄石砂30～60％，粒度为2-4mm的中档镁砂10～30％，粒度为<0.088mm的电熔镁砂10～30％，结合剂5～15％和添加剂6～20％组成。首先称取的细粉原料、结合剂和添加剂加入双螺旋混合机进行预混合，得到预混合料；将称取的颗粒原料加入轮碾式混砂机中搅拌混合，然后加入得到的预混合料再次混合，使得喷补料各成分混合均匀，混匀后出料进行包装即可。本发明喷补料主要用于有色冶炼转炉或反射炉，具有良好的抗侵蚀、防渗透、抗剥落性等优点，且附着率高、易于喷补。CN106116608ACN106116608A权利要求书1/2页1.一种有色冶炼炉用镁橄榄石-碳质喷补料，其特征在于：以重量百分含量表示，所述镁橄榄石-碳质喷补料主要由原料粒度为0-3mm的合成镁橄榄石砂30～60％，粒度为2-4mm的中档镁砂10～30％，粒度为<0.088mm的电熔镁砂10～30％，结合剂5～15％和添加剂6～20％组成。2.根据权利要求1所述的有色冶炼炉用镁橄榄石-碳质喷补料，其特征在于，所述合成镁橄榄石砂是由以下方法制备而成：a、首先将菱镁尾矿、石英粉和轻烧镁粉置于球磨机中分别磨细至<0.044mm；b、将磨细后粒度均<0.044mm的尾矿粉62～80wt％、石英粉10～25wt％和轻烧镁粉8～15wt％三种原料细粉加入三维混料机中，充分混合均匀，混合时间为10～20分钟；c、将步骤b混合均匀的粉状混合料压制成球状或块状的固体坯料，固体坯料的体积密度>2.30g/cm3；将固体坯料进行自然干燥或在干燥器中通热风干燥，干燥后得到料球或料块；d、将步骤c得到的料球或料块置于高温隧道窑内于氧化气氛中进行焙烧，焙烧温度为1580～1750℃，焙烧保温时间为3～6h，焙烧后进行冷却，得到合成镁橄榄石料球或料块；e、将冷却后得到的合成镁橄榄石料球或料块进行破碎分级，得到所需要粒度的合成镁橄榄石。3.根据权利要求2所述的有色冶炼炉用镁橄榄石-碳质喷补料，其特征在于，步骤c中采用压球设备将粉状混合料压制成球状；采用自然干燥方式对固体坯料进行干燥。4.根据权利要求2所述的有色冶炼炉用镁橄榄石-碳质喷补料，其特征在于：所述得到的合成镁橄榄石砂中MgO质量百分含量≥60％，SiO2质量百分含量≥30％，各种成分的质量百分含量之和为100％。5.根据权利要求1所述的有色冶炼炉用镁橄榄石-碳质喷补料，其特征在于：所述结合剂为三聚磷酸钠、六偏磷酸钠、硅微粉和铝酸钙水泥中的两种或两种以上。6.根据权利要求5所述的有色冶炼炉用镁橄榄石-碳质喷补料，其特征在于：所述结合剂由三聚磷酸钠、六偏磷酸钠、硅微粉和铝酸钙水泥组成，各成分所占的重量百分含量分别为三聚磷酸钠1～10％、六偏磷酸钠15～40％、硅微粉20～60％和铝酸钙水泥10～60％。7.根据权利要求1所述的有色冶炼炉用镁橄榄石-碳质喷补料，其特征在于：所述添加剂为轻烧镁砂、滑石粉、氧化硼B2O3、碳化硅、球状沥青和碳酸锂LiCO3中的至少一种。8.根据权利要求7所述的有色冶炼炉用镁橄榄石-碳质喷补料，其特征在于，所述添加剂由原料轻烧镁砂、滑石粉、氧化硼B2O3、碳化硅、球状沥青和碳酸锂LiCO3组成，各原料重量百分组成配比为：粒度<0.088mm的轻烧镁砂30～60％、粒度<0.088mm的滑石粉5～20％、粒度<0.088mm的B2O31～10％、粒度<0.088mm的碳化硅10～30％、粒度为0.1-0.45mm的球状沥青5～15％和粒度<0.088mm的碳酸锂LiCO32～7％。9.一种有色冶炼炉用镁橄榄石-碳质喷补料的制备方法，其特征在于，所述制备方法包括以下步骤：a、首先按照权利要求1所述镁橄榄石-碳质喷补料的配比比例称取各种原料、结合剂和添加剂；b、将步骤a称取的细粉原料、结合剂和添加剂加入双螺旋混合机进行预混合，得到预混合料；2CN106116608
