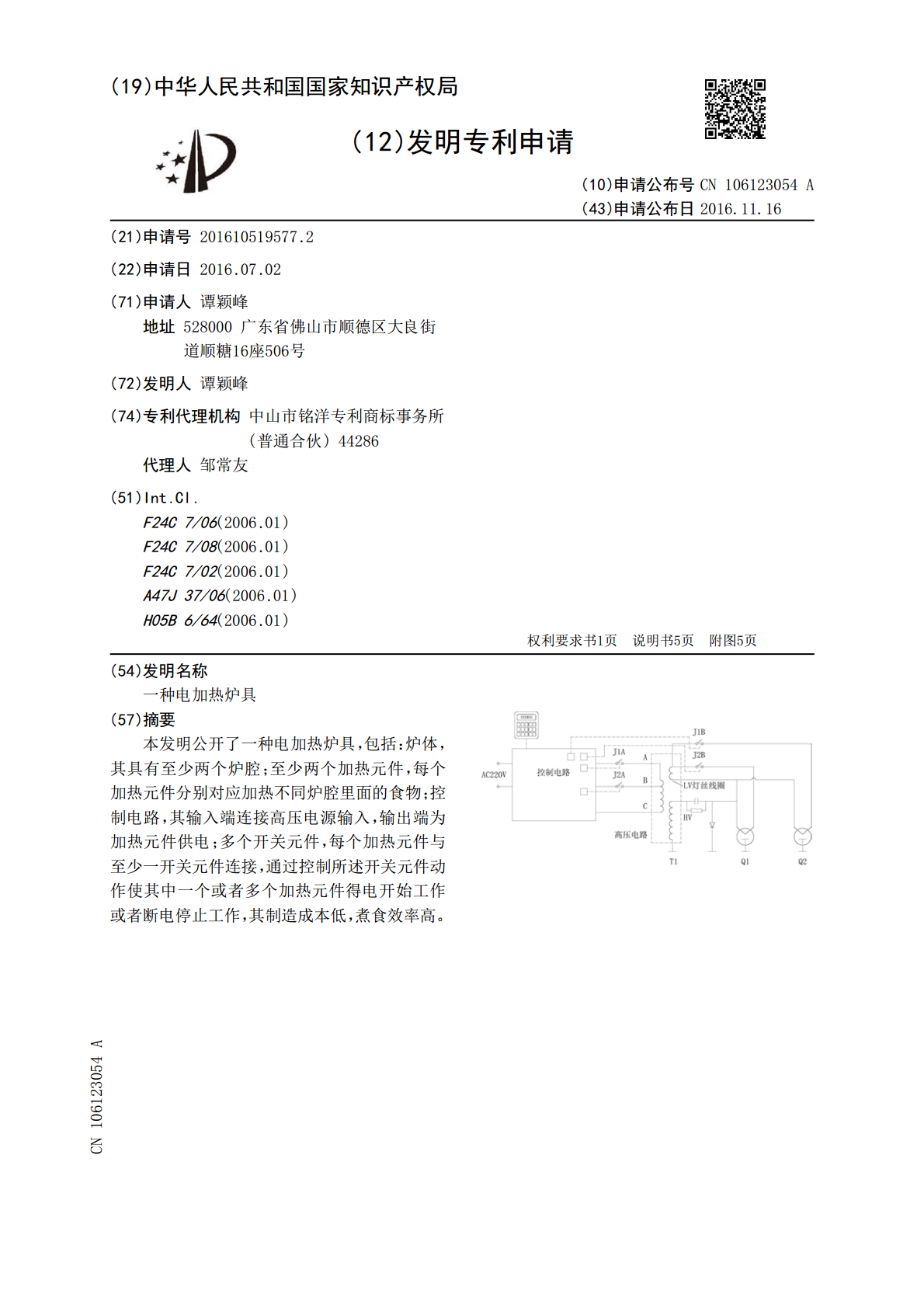

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106123054A(43)申请公布日2016.11.16(21)申请号201610519577.2(22)申请日2016.07.02(71)申请人谭颖峰地址528000广东省佛山市顺德区大良街道顺糖16座506号(72)发明人谭颖峰(74)专利代理机构中山市铭洋专利商标事务所(普通合伙)44286代理人邹常友(51)Int.Cl.F24C7/06(2006.01)F24C7/08(2006.01)F24C7/02(2006.01)A47J37/06(2006.01)H05B6/64(2006.01)权利要求书1页说明书5页附图5页(54)发明名称一种电加热炉具(57)摘要本发明公开了一种电加热炉具，包括：炉体，其具有至少两个炉腔；至少两个加热元件，每个加热元件分别对应加热不同炉腔里面的食物；控制电路，其输入端连接高压电源输入，输出端为加热元件供电；多个开关元件，每个加热元件与至少一开关元件连接，通过控制所述开关元件动作使其中一个或者多个加热元件得电开始工作或者断电停止工作，其制造成本低，煮食效率高。CN106123054ACN106123054A权利要求书1/1页1.一种电加热炉具，其特征在于，包括：炉体，其具有至少两个炉腔；至少两个加热元件，每个加热元件分别对应加热不同炉腔里面的食物；控制电路，其输入端连接高压电源输入，输出端为加热元件供电；多个开关元件，每个加热元件与至少一开关元件连接，通过控制所述开关元件动作使其中一个或者多个加热元件得电开始工作或者断电停止工作。2.根据权利要求1所述的一种电加热炉具，其特征在于，所述电加热炉具是微波炉，所述加热元件是磁控管，在控制电路与磁控管之间设置有高压电路，控制电路的输出端与高压电路的输入端连接，每个磁控管的控制端分别通过至少一开关元件与高压电路的输出端连接。3.根据权利要求2所述的一种电加热炉具，其特征在于，所述高压电路是变压器，所述开关元件是继电器，在变压器的原边线圈上设置至少一调压抽头，所述调压抽头通过一继电器与控制电路的输出端连接；每个磁控管的控制端分别通过一继电器与变压器的副边控制线圈连接。4.根据权利要求3所述的一种电加热炉具，其特征在于，所有继电器均是由控制电路控制的。5.根据权利要求2所述的一种电加热炉具，其特征在于，所述高压电路是一变频开关式调制高压电路，所述开关元件是继电器或者是半导体开关元件，每个磁控管的控制端分别通过一开关元件与变频开关式调制高压电路对应的控制端连接。6.根据权利要求5所述的一种电加热炉具，其特征在于，所有开关元件均是由变频开关式调制高压电路控制的。7.根据权利要求1所述的一种电加热炉具，其特征在于，所述电加热炉具是烤箱，加热元件是加热器，每个加热器分别通过至少一开关元件与控制电路的输出端连接。8.根据权利要求7所述的一种电加热炉具，其特征在于，所述开关元件是继电器，所有继电器均是由控制电路控制的。9.根据权利要求1至8任一项所述的一种电加热炉具，其特征在于，所述炉体表面设置有与所述控制电路连接的控制面板。10.根据权利要求1至8任一项所述的一种电加热炉具，其特征在于，每个炉腔的容积是相同或者是不同的，所述控制电路设置有标准通信接口用于与其他设备联机进行自动煮食控制和操作。2CN106123054A说明书1/5页一种电加热炉具技术领域[0001]本发明涉及一种电加热炉具，具体涉及一种家用或商用电加热炉具，如微波炉，电烤箱或其它类似的电加热产品。背景技术[0002]现有电加热炉具只针对单腔体加热食物使用，家用或商用时同时不能进行多个煮食操作，煮食效率低。要同时进行两个或多个煮食操作需要重复配置多个类似的加热炉产品。此外，现有电加热炉具不便于实现一体化或相关配套设备联机操作，空间使用率低，电能使用效率低，大小炉腔或不同类型炉腔组合不灵活。[0003]对于微波炉产品，多腔体加热控制因有高压电源不便分别控制;加热食物有加热不均及局部过热现象,如用大炉腔加热小体积食物更容易产生这种现象。发明内容[0004]本发明的目的在于克服上述现有技术中的不足，提供一种电加热炉具。[0005]为了实现上述目的，本发明采用的技术方案：一种电加热炉具，包括：炉体，其具有至少两个炉腔；至少两个加热元件，每个加热元件分别对应加热不同炉腔里面的食物；控制电路，其输入端连接高压电源输入，输出端为加热元件供电；多个开关元件，每个加热元件与至少一开关元件连接，通过控制所述开关元件动作使其中一个或者多个加热元件得电开始工作或者断电停止工作。[0006]于本发明的一个或多个实施例当中，所述电加热炉具是微波炉，所述加热元件是磁控管，在控制电路与磁控管之间设置有高压电路，控制电路的输出端与高压电路的输入端连接，
