一种转炉煤气湿法除尘排水装置.pdf

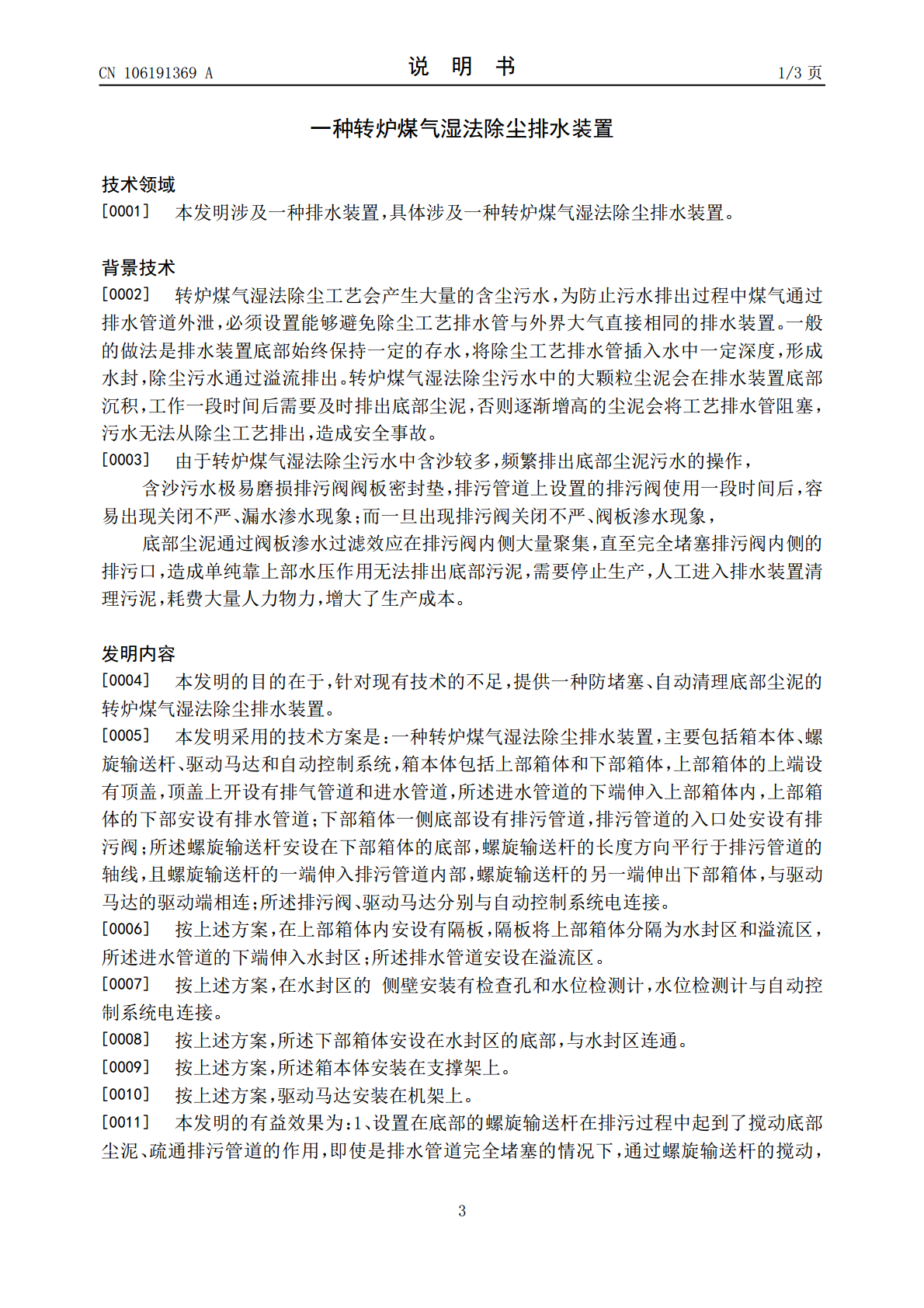

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106191369A(43)申请公布日2016.12.07(21)申请号201610776595.9(22)申请日2016.08.30(71)申请人中冶南方工程技术有限公司地址430223湖北省武汉市东湖新技术开发区大学园路33号(72)发明人文福王勇纲肖萍(74)专利代理机构湖北武汉永嘉专利代理有限公司42102代理人唐万荣(51)Int.Cl.C21C5/40(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种转炉煤气湿法除尘排水装置(57)摘要本发明公开了一种转炉煤气湿法除尘排水装置，主要包括箱本体、螺旋输送杆、驱动马达和自动控制系统，箱本体包括上部箱体和下部箱体，上部箱体的上端设有顶盖，顶盖上开设有排气管道和进水管道，进水管道的下端伸入上部箱体内，上部箱体的下部安设有排水管道；下部箱体一侧底部设有排污管道；螺旋输送杆安设在下部箱体的底部，螺旋输送杆的长度方向平行于排污管道的轴线，且螺旋输送杆的一端伸入排污管道内部，螺旋输送杆的另一端伸出下部箱体，与驱动马达的驱动端相连。本发明的有益效果为：螺旋输送杆在排污过程中起到了搅动底部尘泥、疏通排污管道的作用；螺旋输送杆提供了污泥排出的动力，将污泥不断向前推送。CN106191369ACN106191369A权利要求书1/1页1.一种转炉煤气湿法除尘排水装置，其特征在于，主要包括箱本体、螺旋输送杆、驱动马达和自动控制系统，箱本体包括上部箱体和下部箱体，上部箱体的上端设有顶盖，顶盖上开设有排气管道和进水管道，所述进水管道的下端伸入上部箱体内，上部箱体的下部安设有排水管道；下部箱体一侧底部设有排污管道，排污管道的入口处安设有排污阀；所述螺旋输送杆安设在下部箱体的底部，螺旋输送杆的长度方向平行于排污管道的轴线，且螺旋输送杆的一端伸入排污管道内部，螺旋输送杆的另一端伸出下部箱体，与驱动马达的驱动端相连；所述排污阀、驱动马达分别与自动控制系统电连接。2.如权利要求1所述的转炉煤气湿法除尘排水装置，其特征在于，在上部箱体内安设有隔板，隔板将上部箱体分隔为水封区和溢流区，所述进水管道的下端伸入水封区；所述排水管道安设在溢流区。3.如权利要求2所述的转炉煤气湿法除尘排水装置，其特征在于，在水封区的侧壁安装有检查孔和水位检测计，水位检测计与自动控制系统电连接。4.如权利要求2或3所述的转炉煤气湿法除尘排水装置，其特征在于，所述下部箱体安设在水封区的底部，与水封区连通。5.如权利要求1所述的转炉煤气湿法除尘排水装置，其特征在于，所述箱本体安装在支撑架上。6.如权利要求1所述的转炉煤气湿法除尘排水装置，其特征在于，驱动马达安装在机架上。2CN106191369A说明书1/3页一种转炉煤气湿法除尘排水装置技术领域[0001]本发明涉及一种排水装置，具体涉及一种转炉煤气湿法除尘排水装置。背景技术[0002]转炉煤气湿法除尘工艺会产生大量的含尘污水，为防止污水排出过程中煤气通过排水管道外泄，必须设置能够避免除尘工艺排水管与外界大气直接相同的排水装置。一般的做法是排水装置底部始终保持一定的存水，将除尘工艺排水管插入水中一定深度，形成水封，除尘污水通过溢流排出。转炉煤气湿法除尘污水中的大颗粒尘泥会在排水装置底部沉积，工作一段时间后需要及时排出底部尘泥，否则逐渐增高的尘泥会将工艺排水管阻塞，污水无法从除尘工艺排出，造成安全事故。[0003]由于转炉煤气湿法除尘污水中含沙较多，频繁排出底部尘泥污水的操作，含沙污水极易磨损排污阀阀板密封垫，排污管道上设置的排污阀使用一段时间后，容易出现关闭不严、漏水渗水现象；而一旦出现排污阀关闭不严、阀板渗水现象，底部尘泥通过阀板渗水过滤效应在排污阀内侧大量聚集，直至完全堵塞排污阀内侧的排污口，造成单纯靠上部水压作用无法排出底部污泥，需要停止生产，人工进入排水装置清理污泥，耗费大量人力物力，增大了生产成本。发明内容[0004]本发明的目的在于，针对现有技术的不足，提供一种防堵塞、自动清理底部尘泥的转炉煤气湿法除尘排水装置。[0005]本发明采用的技术方案是：一种转炉煤气湿法除尘排水装置，主要包括箱本体、螺旋输送杆、驱动马达和自动控制系统，箱本体包括上部箱体和下部箱体，上部箱体的上端设有顶盖，顶盖上开设有排气管道和进水管道，所述进水管道的下端伸入上部箱体内，上部箱体的下部安设有排水管道；下部箱体一侧底部设有排污管道，排污管道的入口处安设有排污阀；所述螺旋输送杆安设在下部箱体的底部，螺旋输送杆的长度方向平行于排污管道的轴线，且螺旋输送杆的一端伸入排污管道内部，螺旋输送杆的另一端伸出下部箱体，与驱动马达的驱动端相连；所述排污阀、驱动马达分别与自动控制系统电连接。[0006]按上述方案，在上部箱体
