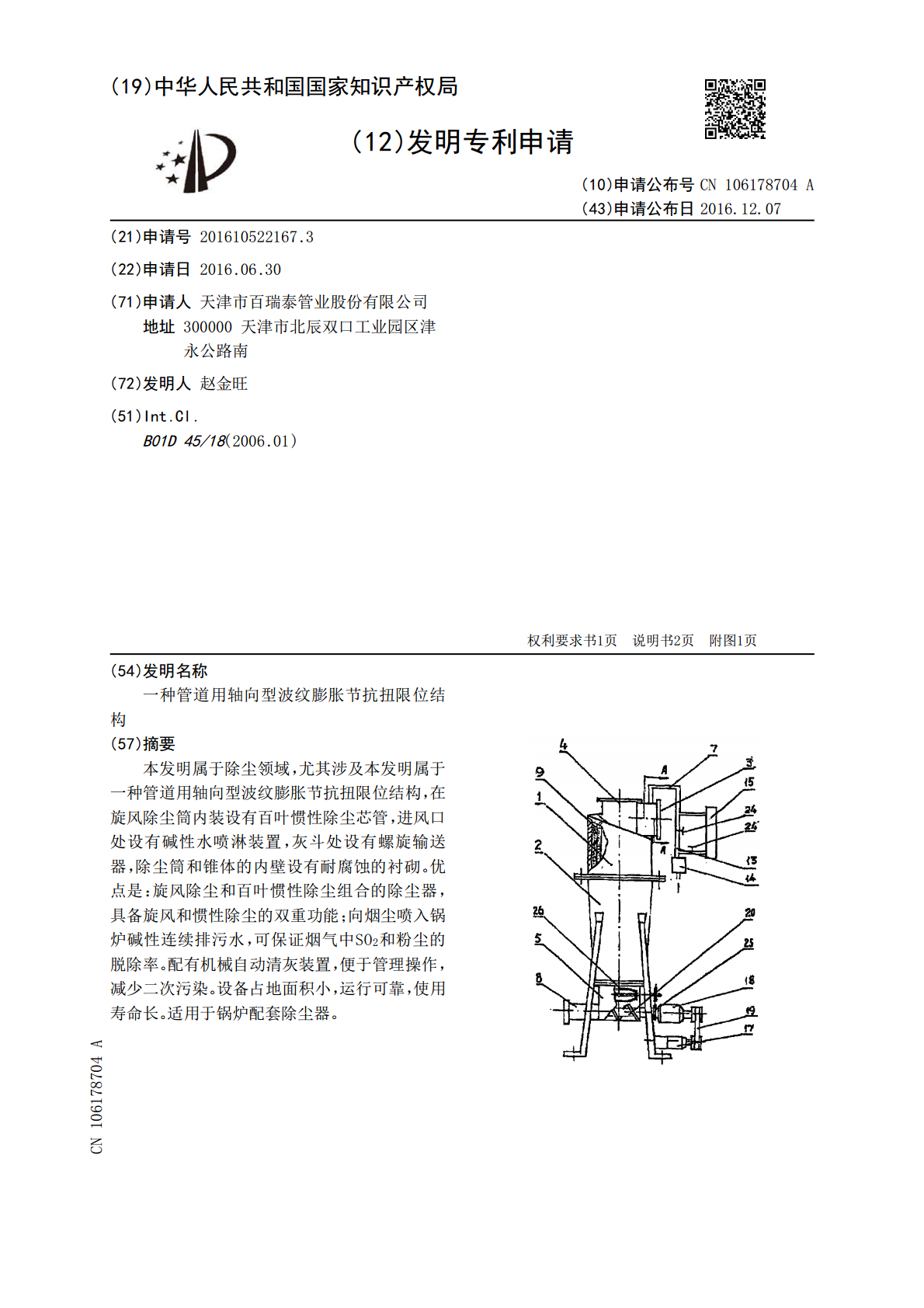

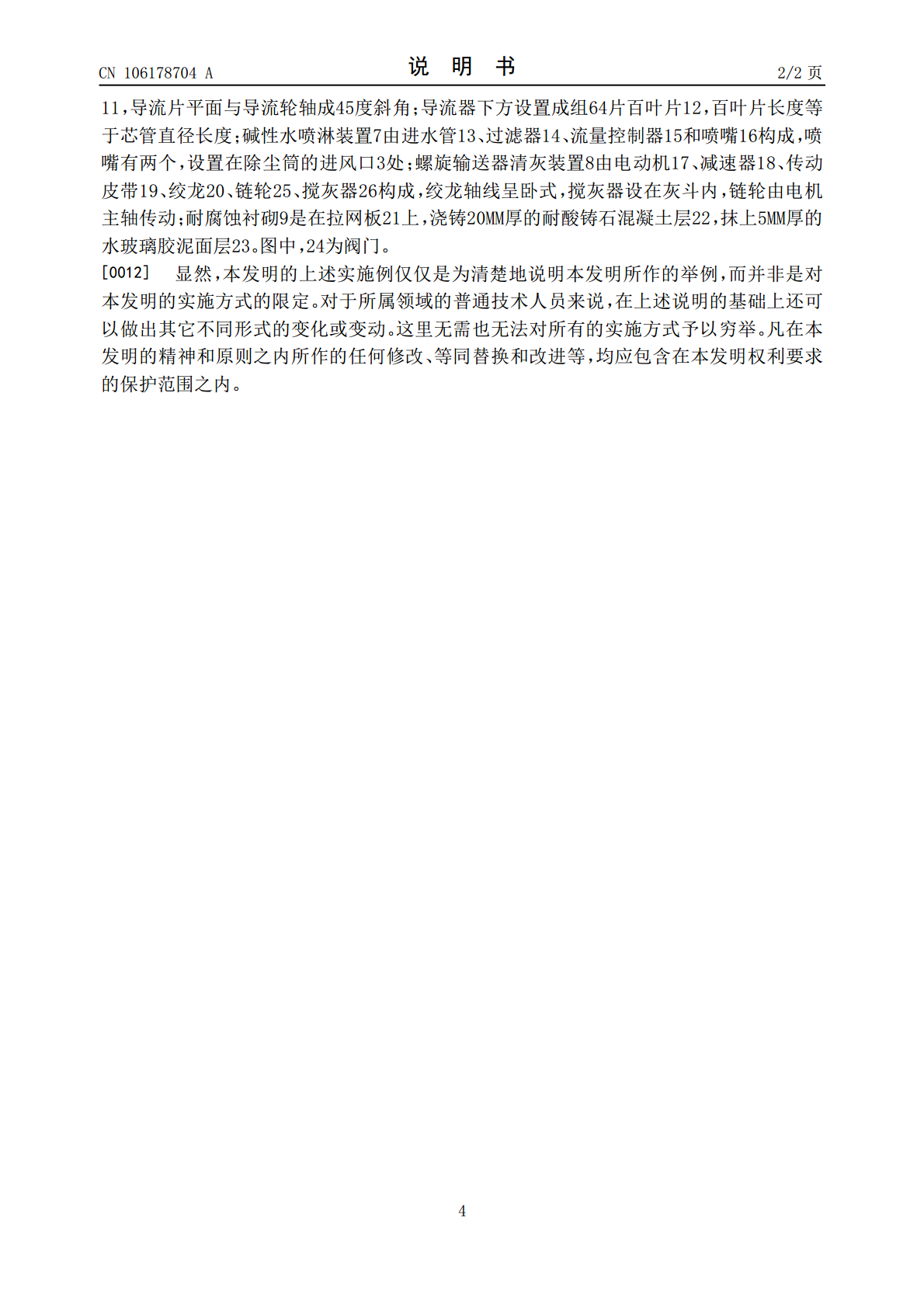

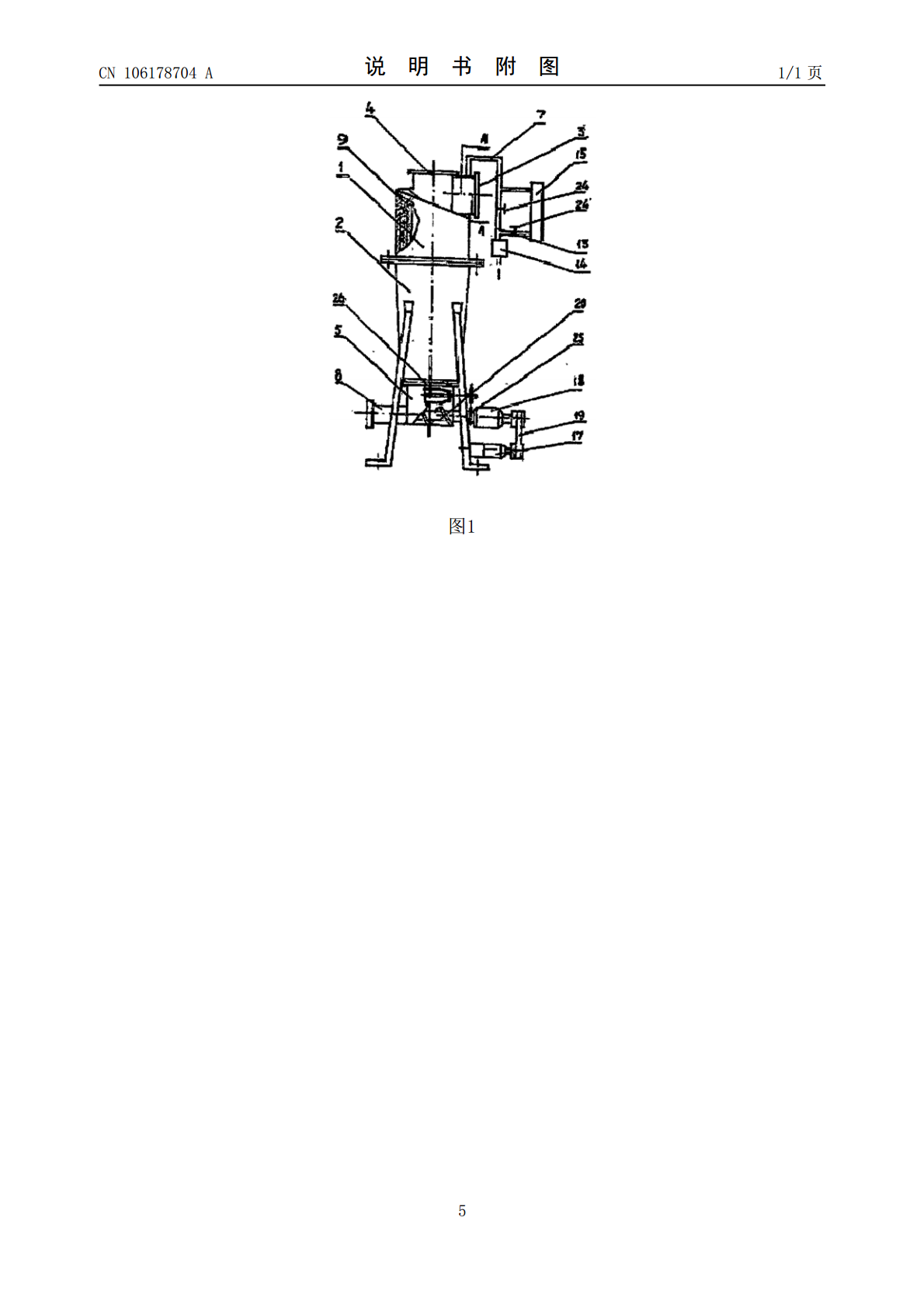

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106178704A(43)申请公布日2016.12.07(21)申请号201610522167.3(22)申请日2016.06.30(71)申请人天津市百瑞泰管业股份有限公司地址300000天津市北辰双口工业园区津永公路南(72)发明人赵金旺(51)Int.Cl.B01D45/18(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种管道用轴向型波纹膨胀节抗扭限位结构(57)摘要本发明属于除尘领域，尤其涉及本发明属于一种管道用轴向型波纹膨胀节抗扭限位结构，在旋风除尘筒内装设有百叶惯性除尘芯管，进风口处设有碱性水喷淋装置，灰斗处设有螺旋输送器，除尘筒和锥体的内壁设有耐腐蚀的衬砌。优点是：旋风除尘和百叶惯性除尘组合的除尘器，具备旋风和惯性除尘的双重功能；向烟尘喷入锅炉碱性连续排污水，可保证烟气中SO2和粉尘的脱除率。配有机械自动清灰装置，便于管理操作，减少二次污染。设备占地面积小，运行可靠，使用寿命长。适用于锅炉配套除尘器。CN106178704ACN106178704A权利要求书1/1页1.本发明属于一种管道用轴向型波纹膨胀节抗扭限位结构，其特征在于：由除尘筒、锥体、进风口、出风口、灰斗组成。其特征是：在旋风除尘筒内装设有百叶惯性除尘芯管，进风口处设有碱性水喷淋装置，灰斗处设有螺旋输送器，除尘筒和锥体的内壁设有耐腐蚀的衬砌。2.如权利要求1所述的一种管道用轴向型波纹膨胀节抗扭限位结构，其特征是，百叶惯性除尘芯管是在芯管中部设置导流轮轴和放射状的导流片，导流片平面与导流轮轴成45度斜角；导流轮下方设置成组百叶片，百叶片长度等于芯管直径长度。3.如权利要求1所述的一种管道用轴向型波纹膨胀节抗扭限位结构，其特征是，碱性水喷淋装置由进水管、过滤器、流量控制器和喷嘴构成，喷嘴设置在除尘筒的进风口处。4.如权利要求1所述的一种管道用轴向型波纹膨胀节抗扭限位结构，其特征是，螺旋输送器由电动机、减速器、皮带传动、绞龙、链轮、搅灰器构成，绞龙轴线呈卧式，搅灰器设在灰斗内，链轮与电机主轴联动。5.如权利要求1所述的一种管道用轴向型波纹膨胀节抗扭限位结构，其特征是，耐腐蚀衬砌是在拉网板上，浇铸耐酸铸石混凝土层、抹上水玻璃胶泥面层。2CN106178704A说明书1/2页一种管道用轴向型波纹膨胀节抗扭限位结构技术领域[0001]本发明涉及除尘领域，具体是一种管道用轴向型波纹膨胀节抗扭限位结构。背景技术[0002]为防止烟尘对大气环境的污染、上业锅炉的烟尘排放浓度及二氧化硫(SO2)排放浓度受到限制，不得超过国家规定标准。当锅炉使用含硫量在1～3％的煤炭时，需要对烟尘进行脱硫处理。现有脱硫除尘设备，有湿式、半湿式，湿式中又有喷淋式和鼓泡式之分，喷淋式是将烟气引入喷淋装置、布水管上的喷头向着烟气喷射，利用水与烟气接触，洗涤烟气中的烟尘、部分吸收烟气中的SO2。一般是在现有的旋风除尘器后，配置低组脱硫器组合而成。因此，体积较大，运行复杂，用水量大，价格昂贵。没有适宜旧锅炉改造用的脱硫装置。中国专利“ZL93219645.4熔烟式除尘脱硫装置”提供了直接安装在烟道中的除尘脱硫装置，即在烟道内安装水射管，配制碱性脱硫剂，由加药机注入水泵压水管与水混合，磁化，进入水射器喷射。结构比较复杂。[0003]发明专利内容[0004]本发明专利提供一种管道用轴向型波纹膨胀节抗扭限位结构，以解决上述背景技术中提出的不节能环保的问题。[0005]本发明专利所解决的技术问题采用以下技术方案来实现：由除尘筒、锥体、进风口、出风口、灰斗组成，其特征是：在旋风除尘筒内装设有百叶惯性除尘芯管，进风口处设有碱性水喷淋装置，灰斗处设有螺旋输送器清灰装置，除尘筒和锥体的内壁设有耐腐蚀衬砌。[0006]百叶惯性除尘芯管是在芯管中部设置导流器，导流器由轮轴和放射状的导流片构成，导流片平面与导流轮轴成45度斜角；导流器下方设置成组百叶片，百叶片长度等于芯管直径长度；[0007]碱性水喷淋装置由进水管、过滤器、流量控制器和喷嘴构成，喷嘴设置在除尘筒的进风口处；[0008]螺旋输送器清灰装置由电动机、减速器、传动皮带、绞龙、链轮、搅灰器构成，绞龙轴线呈卧式，搅灰器设在灰斗内，链轮与电机主轴联动附图说明[0009]图1是本发明的一种管道用轴向型波纹膨胀节抗扭限位结构结构示意图。具体实施方式[0010]实施例：图中，由除尘筒1、锥体2、进风口3、出风口4、灰斗5组成，在旋风除尘筒1内装设有百叶惯性除尘芯管6，进风口3处设有碱性水喷淋装置7，灰斗5处设有螺旋输送器清灰装置8，除尘筒和锥体的内壁设有耐腐蚀衬砌9。[0011]本实施例包括：如图1所示本发明专利所解决的技术问题采用以下技术方案来实现：百叶惯性除尘芯管6是
