内容提供者
低蠕变高荷软耐火砖及其制备方法和应用.pdf
2023-06-18
10金币
335KB
6页
雨巷****彦峰
实名认证
内容提供者
1/6
2/6
3/6
4/6
5/6
6/6
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
低蠕变高荷软耐火砖及其制备方法和应用.pdf

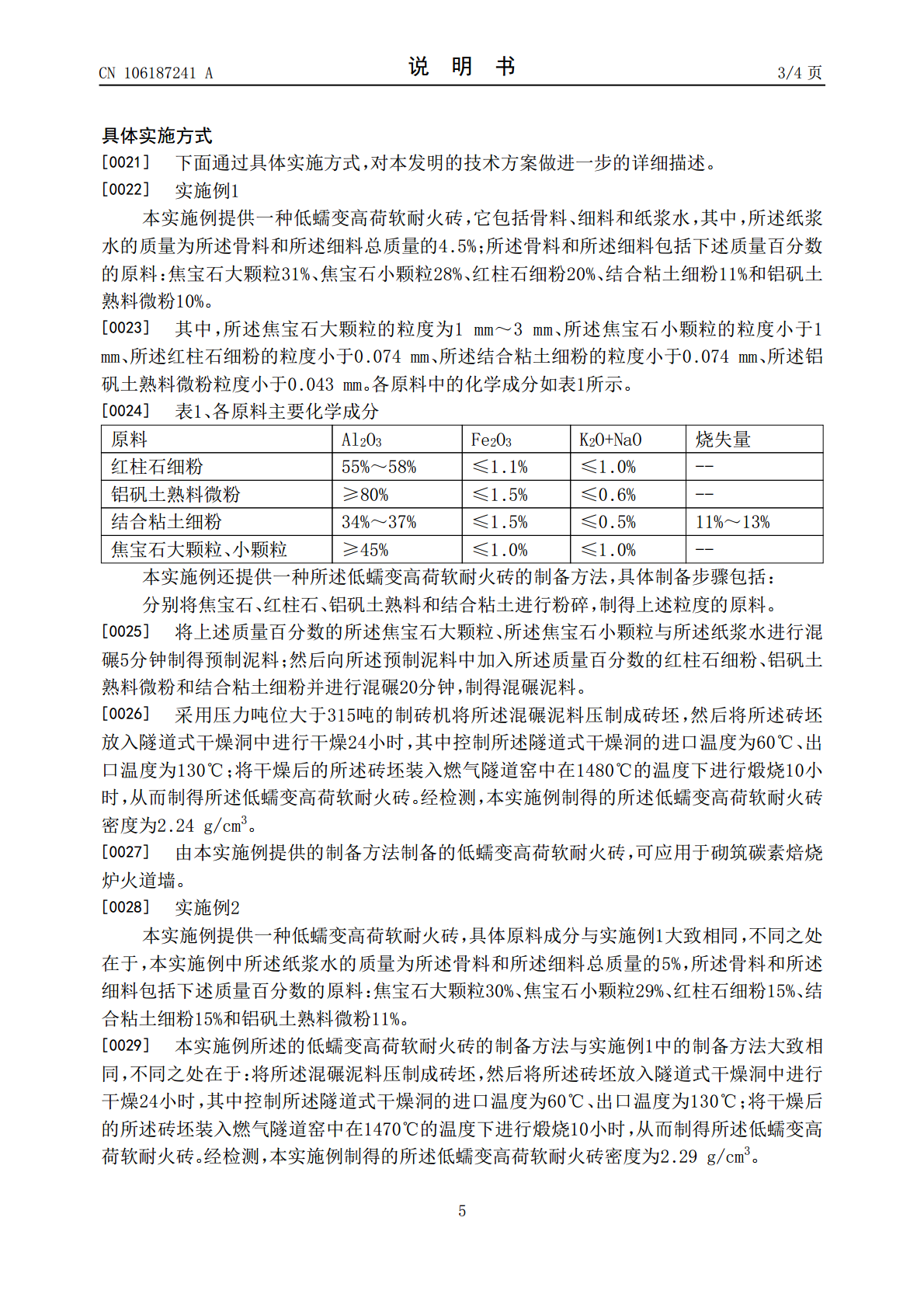

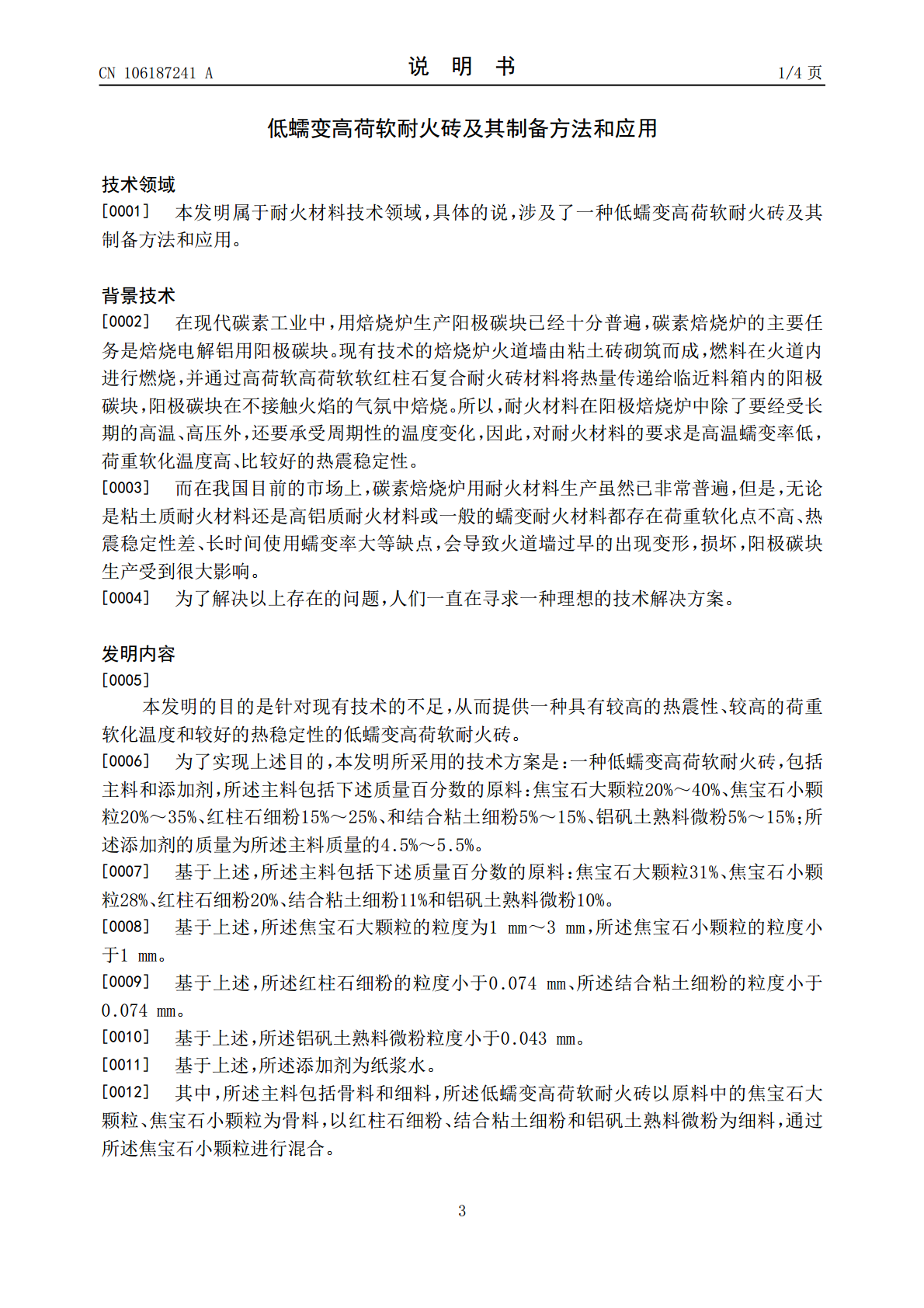

本发明提供一种低蠕变高荷软耐火砖，包括主料和添加剂，所述主料包括下述质量百分数的原料：焦宝石大颗粒20%～40%、焦宝石小颗粒20%～35%、红柱石细粉15%～25%、和结合粘土细粉5%～15%、铝矾土熟料微粉5%～15%；所述添加剂的质量为所述主料质量的4.5%～5.5%。本发明还提供一种上述低蠕变高荷软耐火砖的制备方法和应用。所述低蠕变高荷软耐火砖成分搭配合理且具有良好的热震性、较好的热稳定性和较高的荷重软化温度，从而提高了应用所述低蠕变高荷软耐火砖砌筑火道墙的碳素焙烧炉使用寿命。
2023-06-18
10
335KB
低蠕变耐火砖及其制备方法和应用.pdf
本发明提供一种低蠕变耐火砖，包括主料和添加剂，所述主料包括下述质量百分数的原料：焦宝石大颗粒20%～40%、硅线石小颗粒20%～30%、结合粘土细粉15%～40%和铝矾土熟料微粉5%～15%；所述添加剂的质量为所述主料质量的4.5%～5.5%。本发明还提供一种上述低蠕变耐火砖的制备方法和应用。所述低蠕变耐火砖成分搭配合理且具有良好的热震性、较好的热稳定性和较高的荷重软化温度，从而提高了应用所述低蠕变耐火砖砌筑火道墙的碳素焙烧炉使用寿命。
2023-06-18
10
286KB

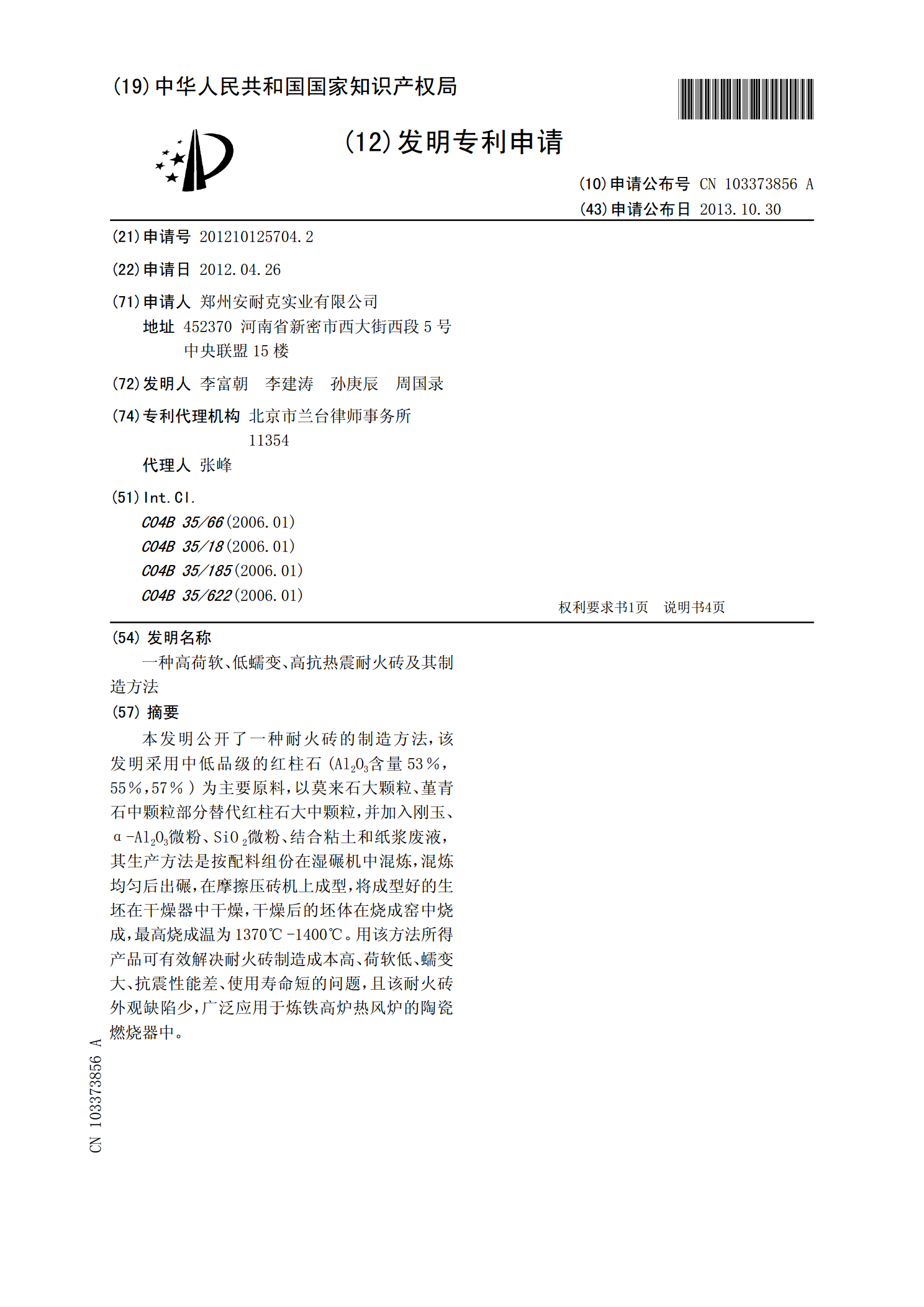

一种高荷软、低蠕变、高抗热震耐火砖及其制造方法.pdf
本发明公开了一种耐火砖的制造方法，该发明采用中低品级的红柱石(Al2O3含量53％，55％，57％)为主要原料，以莫来石大颗粒、堇青石中颗粒部分替代红柱石大中颗粒，并加入刚玉、α-Al2O3微粉、SiO2微粉、结合粘土和纸浆废液，其生产方法是按配料组份在湿碾机中混炼，混炼均匀后出碾，在摩擦压砖机上成型，将成型好的生坯在干燥器中干燥，干燥后的坯体在烧成窑中烧成，最高烧成温为1370℃-1400℃。用该方法所得产品可有效解决耐火砖制造成本高、荷软低、蠕变大、抗震性能差、使用寿命短的问题，且该耐火砖外观缺陷少，
2023-06-19
10
414KB
高荷软红柱石复合耐火砖及其制备方法和应用.pdf
本发明提供一种高荷软红柱石复合耐火砖，包括主料和添加剂，所述主料包括下述质量百分数的原料：铝矾土熟料大颗粒6%～15%、红柱石大颗粒14%～35%、红柱石小颗粒20%～28%、高岭土微粉12%～15%、红柱石细粉15%～30%；所述添加剂的质量为所述主料质量的4.5%～5.5%。本发明还提供一种上述高荷软红柱石复合耐火砖的制备方法和应用。所述高荷软红柱石复合耐火砖成分搭配合理且具有良好的热震性、较好的热稳定性和较高的荷重软化温度，从而提高了应用所述高荷软红柱石复合耐火砖砌筑火道墙的碳素焙烧炉使用寿命。
2023-06-18
10
292KB

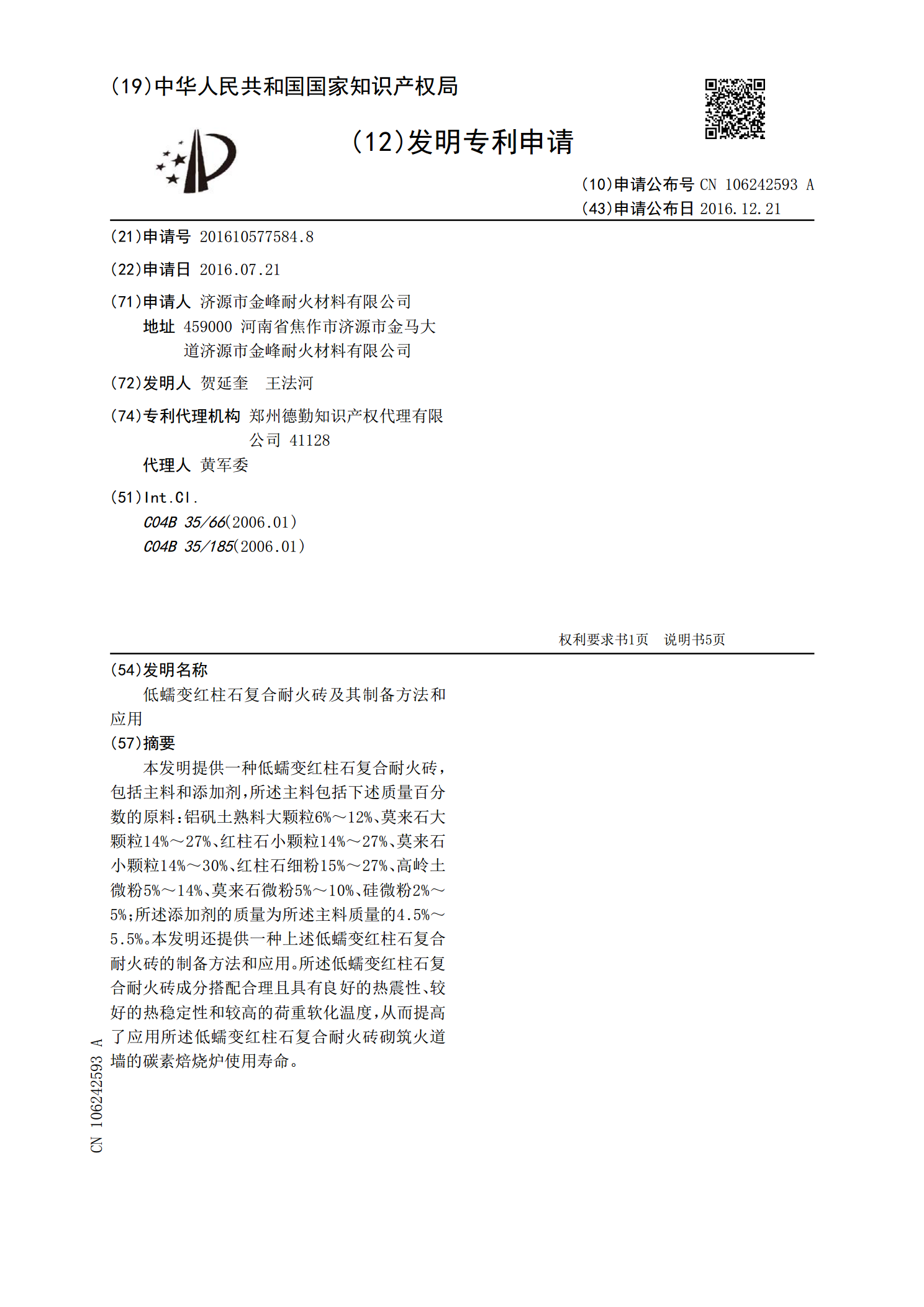

低蠕变红柱石复合耐火砖及其制备方法和应用.pdf
本发明提供一种低蠕变红柱石复合耐火砖，包括主料和添加剂，所述主料包括下述质量百分数的原料：铝矾土熟料大颗粒6%～12%、莫来石大颗粒14%～27%、红柱石小颗粒14%～27%、莫来石小颗粒14%～30%、红柱石细粉15%～27%、高岭土微粉5%～14%、莫来石微粉5%～10%、硅微粉2%～5%；所述添加剂的质量为所述主料质量的4.5%～5.5%。本发明还提供一种上述低蠕变红柱石复合耐火砖的制备方法和应用。所述低蠕变红柱石复合耐火砖成分搭配合理且具有良好的热震性、较好的热稳定性和较高的荷重软化温度，从而提高
2023-06-18
10
307KB
