循环硫化床燃煤锅炉省煤器节能改造方法.pdf

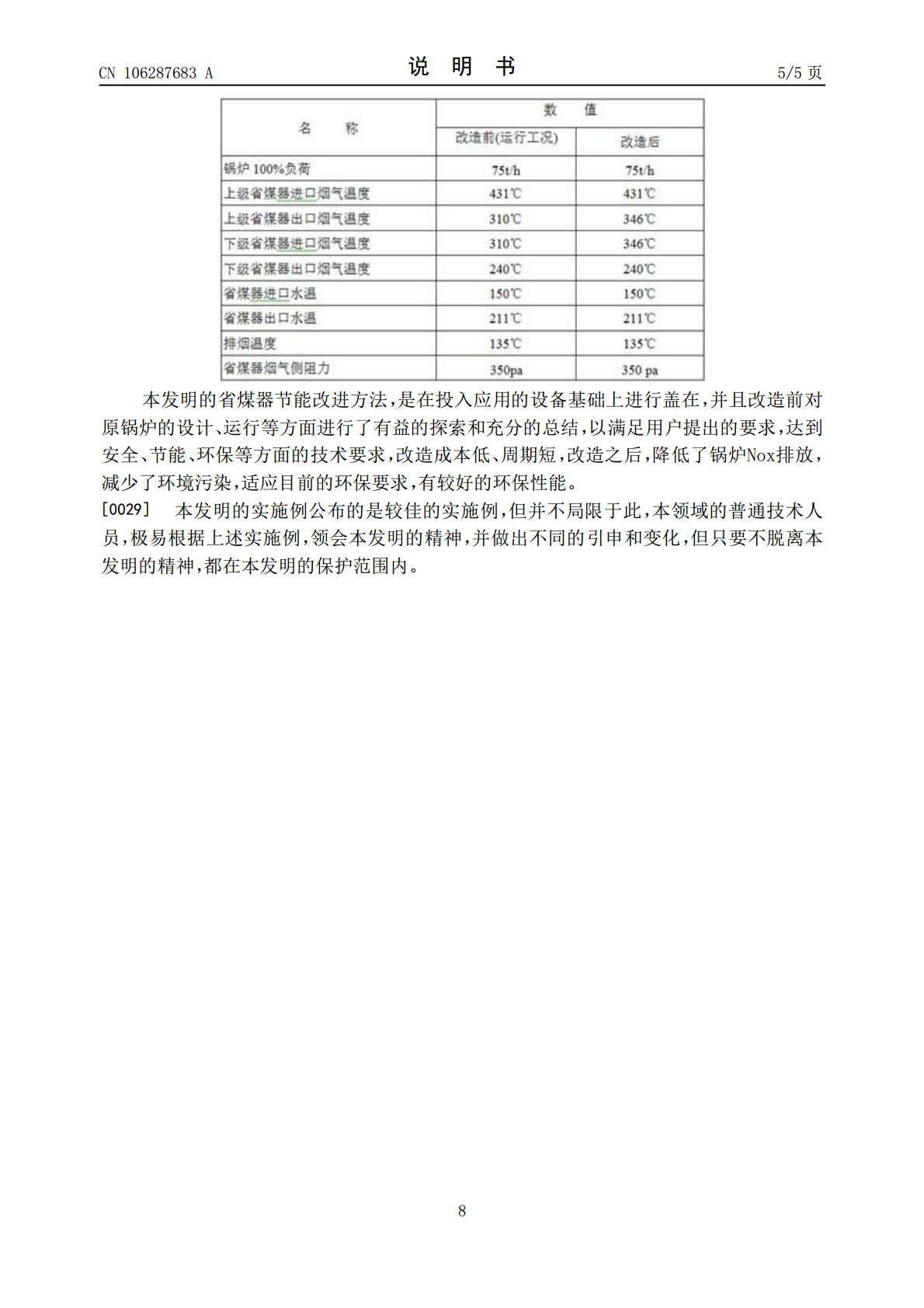

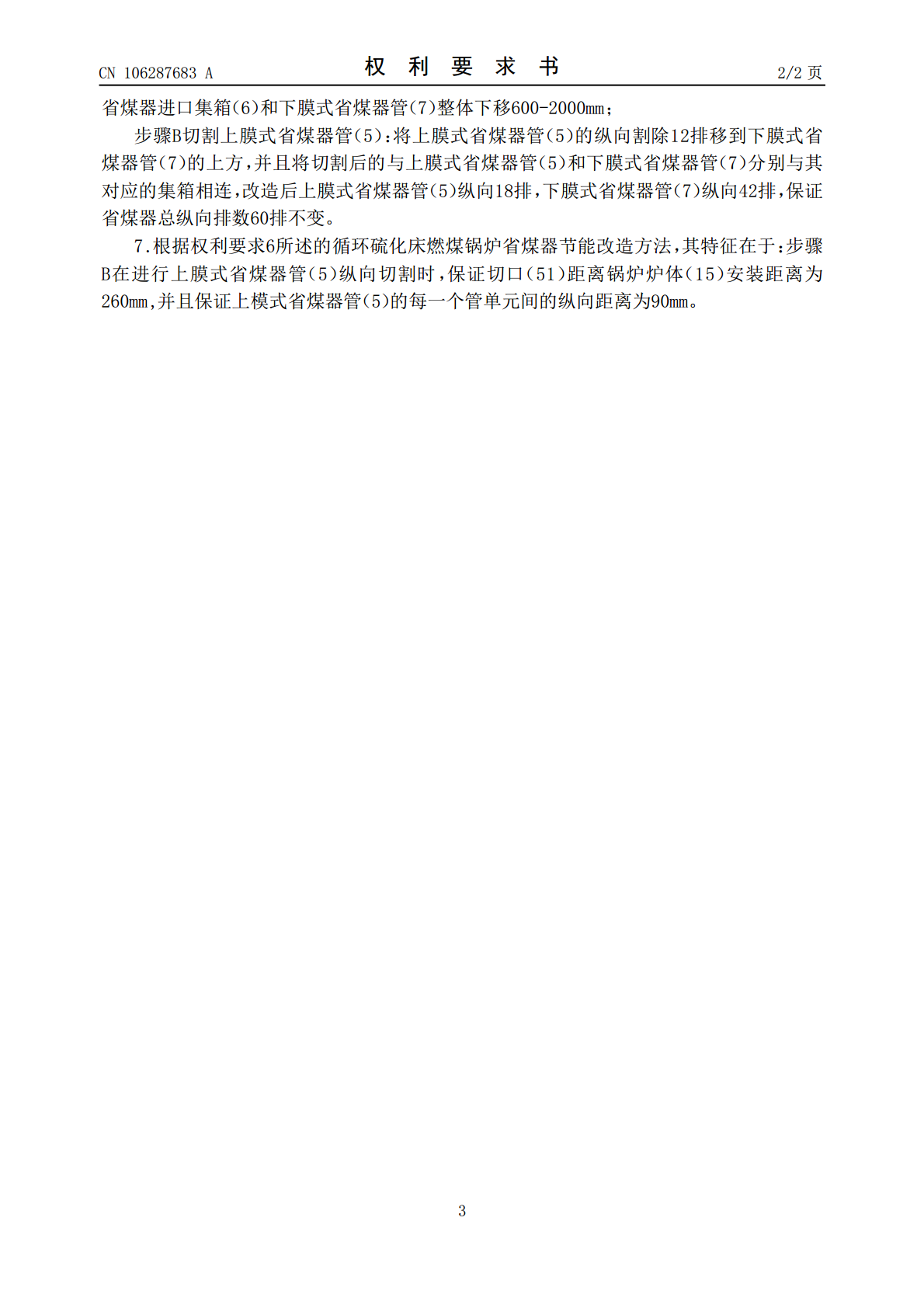

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106287683A(43)申请公布日2017.01.04(21)申请号201610775037.0(22)申请日2016.08.31(71)申请人江苏汇能锅炉有限公司地址212362江苏省镇江市丹阳珥陵镇北(72)发明人陈伟陈云龙(74)专利代理机构南京正联知识产权代理有限公司32243代理人郭俊玲(51)Int.Cl.F23C10/18(2006.01)F22D1/00(2006.01)权利要求书2页说明书5页附图3页(54)发明名称循环硫化床燃煤锅炉省煤器节能改造方法(57)摘要本发明公开了循环硫化床燃煤锅炉省煤器节能改造方法，省煤器包括从上至下连接在锅炉内的上级省煤器、SCR催化剂结构和下级省煤器，上级省煤器上设有上级省煤器出口集箱和上膜式省煤器管，下级省煤器上设有下级省煤器进口集箱和下膜式省煤器管，省煤器节能方法改造至少包括如下步骤：A.将上级省煤器和下级省煤器分别向上、向下移动；B.切割上膜式省煤器管；C.增设下级省煤器出口集箱和上级省煤器进口集箱，同时将下级省煤器出口集箱和上级省煤器进口集箱通过管道一和管道二分别连接在上级省煤器和下级省煤器的水路上；上述技术改进完成之后，进行整体水压试验。本发明省煤器节能改造方法的降低了锅炉Nox排放，减少了环境污染，适应目前的环保要求。CN106287683ACN106287683A权利要求书1/2页1.循环硫化床燃煤锅炉省煤器节能改造方法，省煤器包括从上至下连接在锅炉内的上级省煤器（1）、SCR催化剂结构（2）和下级省煤器（3），所述上级省煤器（1）上设有上级省煤器出口集箱（4）和上膜式省煤器管（5），所述下级省煤器（3）上设有下级省煤器进口集箱（6）和下膜式省煤器管（7），其特征在于：省煤器节能方法改造至少包括如下步骤：将上级省煤器（1）和下级省煤器（3）分别向上、向下移动：将上级省煤器（1）的上级省煤器出口集箱（4）和上膜式省煤器管（5）整体上抬，同时将下级省煤器（3）的下级省煤器进口集箱（6）和下膜式省煤器管（7）整体下移；切割上膜式省煤器管（5）：将上膜式省煤器管（5）的纵向割除若干排移到下膜式省煤器管（7）的上方，并且将切割后的与上膜式省煤器管（5）和下膜式省煤器管（7）分别与其对应的集箱相连，改造后上膜式省煤器管（5）纵向15-22排，下膜式省煤器管（7）纵向45-38排，保证省煤器总纵向排数60排不变；增设下级省煤器出口集箱（8）和上级省煤器进口集箱（9），同时将下级省煤器出口集箱（8）和上级省煤器进口集箱（9）通过管道一（10）和管道二（11）分别连接在上级省煤器（1）和下级省煤器（3）的水路上；上述技术改进完成之后，进行整体水压试验，改造的省煤器、省煤器管路及有关相焊接件安装完毕后，进行锅炉整体水压试验，以最终检查承压部件的制造，安装焊接质量，材质质量或残余变形情况，并作最终消除缺陷处理；水压试验合格后，方可进行炉墙保温施工。2.根据权利要求1所述的循环硫化床燃煤锅炉省煤器节能改造方法，其特征在于：整体水压试验的详细步骤如下：水压试验的压力为锅炉锅筒压力的1.25倍；水压试验温度要求水压试验时，周围空气温度应在5℃以上，否则应有防冻措施，试验用水温度应≥15℃，或露点温度，但不得高于70℃；锅筒水位表只作工作压力试验，不参与超压试验，安全阀不参与锅炉水压试验；锅筒水压试验后应将水放尽，尤其是水压后至点火启动间隔时间较长时，需在汽水系统内部的做好防腐措施。3.根据权利要求1所述的循环硫化床燃煤锅炉省煤器节能改造方法，其特征在于：所述SCR催化剂结构（2）外围还设有平台扶梯（12），在节能改造过程中，应在SCR催化剂结构（2）安装前将平台扶梯（12）改造好，形成通路，减少人员可能坠落的危险，对已装好的平台必须留有足够的安全安装空间以防止意外的发生。4.根据权利要求1所述的循环硫化床燃煤锅炉省煤器节能改造方法，其特征在于：所述上膜式省煤器管（5）和下膜式省煤器管（7）分别通过若干梳形板（13）固定连接其自身的管路。5.根据权利要求1所述的循环硫化床燃煤锅炉省煤器节能改造方法，其特征在于：所述上级省煤器（1）、下级省煤器（3）、下级省煤器出口集箱（8）和上级省煤器进口集箱（9）均通过固定装置（14）连接在锅炉炉体（15）上。6.根据权利要求1或5所述的循环硫化床燃煤锅炉省煤器节能改造方法，其特征在于：步骤A将上级省煤器（1）和下级省煤器（3）分别向上、向下移动：将上级省煤器（1）的上级省煤器出口集箱（4）和上膜式省煤器管（5）整体上抬300-900mm，同时将下级省煤器（3）的下级2CN106287683A权利要求书2/2页省煤器进口集箱（6）和下膜式省煤器管（7）整体下移600-2000
