一种垃圾烘干式燃烧炉.pdf

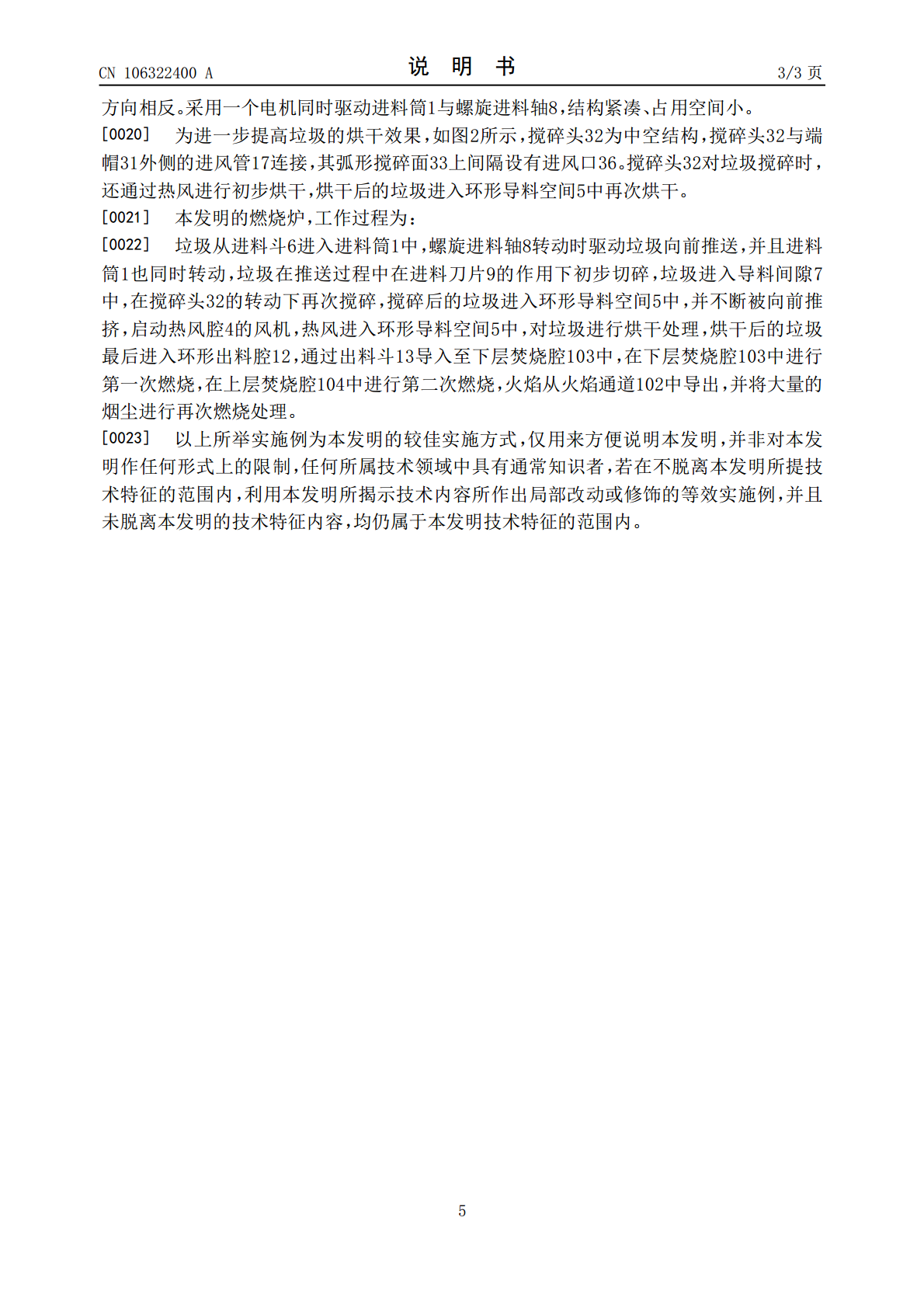

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106322400A(43)申请公布日2017.01.11(21)申请号201611034183.4(22)申请日2016.11.19(71)申请人无锡大功机械制造有限公司地址214000江苏省无锡市锡山区锡北镇张泾工业园(72)发明人刘闵(74)专利代理机构无锡华源专利商标事务所(普通合伙)32228代理人孙力坚聂启新(51)Int.Cl.F23G5/38(2006.01)F23G5/033(2006.01)F23G5/04(2006.01)F23G5/44(2006.01)F23G5/46(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种垃圾烘干式燃烧炉(57)摘要本发明涉及一种垃圾烘干式燃烧炉，炉体包括下层焚烧腔及上层焚烧腔，下层焚烧腔的顶部一侧安装有进料粉碎装置；所述进料粉碎装置包括进料筒、套装于进料筒外周的出料筒、转动安装于出料筒端部的搅碎帽及安装于出料筒外壁的热风腔，进料筒的外壁与出料筒的内壁之间具有环形导料空间，所述进料筒的一端转动安装有进料斗，另一端与搅碎帽之间具有导料间隙；所述进料筒中安装有螺旋进料轴，所述螺旋进料轴上螺旋安装有进料刀片，螺旋进料轴的一端贯穿所述进料斗并通过传送带与进料驱动电机的驱动轴连接，螺旋进料轴的另一端靠近进料筒的端面；所述出料筒的侧壁具有与所述热风腔连通的进风孔，所述进风孔朝着出料方向倾斜设置。CN106322400ACN106322400A权利要求书1/1页1.一种垃圾烘干式燃烧炉，包括炉体(100)，炉体(100)中安装有炉排(101)，炉体(100)的顶部设有火焰通道(102)，其特征在于：所述炉体(100)包括下层焚烧腔(103)及上层焚烧腔(104)，下层焚烧腔(103)的顶部一侧安装有进料粉碎装置200，另一侧与上层焚烧腔(104)连通，炉排(101)安装于下层焚烧腔(103)中，火焰通道(102)安装于上层焚烧腔(104)的顶部；所述进料粉碎装置(200)包括进料筒(1)、套装于进料筒(1)外周的出料筒(2)、转动安装于出料筒(2)端部的搅碎帽(3)及安装于出料筒(2)外壁的热风腔(4)，进料筒(1)的外壁与出料筒(2)的内壁之间具有环形导料空间(5)，所述进料筒(1)的一端转动安装有进料斗(6)，另一端与搅碎帽(3)之间具有导料间隙(7)，所述导料间隙(7)连通所述环形导料空间(5)与进料筒(1)内腔；所述进料筒(1)中安装有螺旋进料轴(8)，所述螺旋进料轴(8)上螺旋安装有进料刀片(9)，螺旋进料轴(8)的一端贯穿所述进料斗(6)并通过传送带与进料驱动电机(10)的驱动轴连接，螺旋进料轴(8)的另一端靠近进料筒(1)的端面；所述出料筒(2)的侧壁具有与所述热风腔(4)连通的进风孔(21)，所述进风孔(21)朝着出料方向倾斜设置，靠近所述进料斗(6)的出料筒(2)的端部固定安装有环形出料腔(12)，所述环形出料腔(12)的底部安装有出料斗(13)，出料斗(13)的下端与下层焚烧腔(103)连通；所述搅碎帽(3)包括转动安装于出料筒(2)端部的端帽(31)及安装于端帽(31)内侧的搅碎头(32)，所述搅碎头(32)上靠近所述进料筒(1)端部的一侧具有弧形搅碎面(33)，所述弧形搅碎面(33)上间隔布置有搅碎凸起(34)；所述端帽(31)与固定轴(35)连接，所述固定轴(35)通过同步带连接搅碎驱动电机(11)。2.根据权利要求1所述的垃圾烘干式燃烧炉，其特征在于：所述进料驱动电机(10)还通过主动齿轮(14)、从动齿轮(15)、传动轴(16)及同步带与进料筒(1)连接，所述进料筒(1)的转动方向与螺旋进料轴(8)的转动方向相反。3.根据权利要求1所述的垃圾烘干式燃烧炉，其特征在于：所述搅碎头(32)为中空结构，搅碎头(32)与端帽(31)外侧的进风管(17)连接，其弧形搅碎面(33)上间隔设有进风口(36)。4.根据权利要求1所述的垃圾烘干式燃烧炉，其特征在于：所述火焰通道(102)倾斜安装于上层焚烧腔(104)的顶部，包括倾斜导火段(1021)及倾斜导火段(1021)上端水平延伸的喷火段(1022)，所述倾斜导火段(1021)与上层焚烧腔(104)之间由回尘管(105)连通。2CN106322400A说明书1/3页一种垃圾烘干式燃烧炉技术领域[0001]本发明涉及环保设备领域，特别涉及垃圾的燃烧炉。背景技术[0002]垃圾燃烧处理之前，需要将垃圾中的水分去除，通常采用烘干设备实现。现有用于垃圾烘干的设备主要为烘干箱，利用热风对着烘干箱中的垃圾吹，将垃圾吹散并加快垃圾中残留的水分的蒸发。现有的烘干箱由于缺少将垃圾搅碎的功能，故垃圾的烘干效率还较低，还影响后续的燃烧效率。发明内
