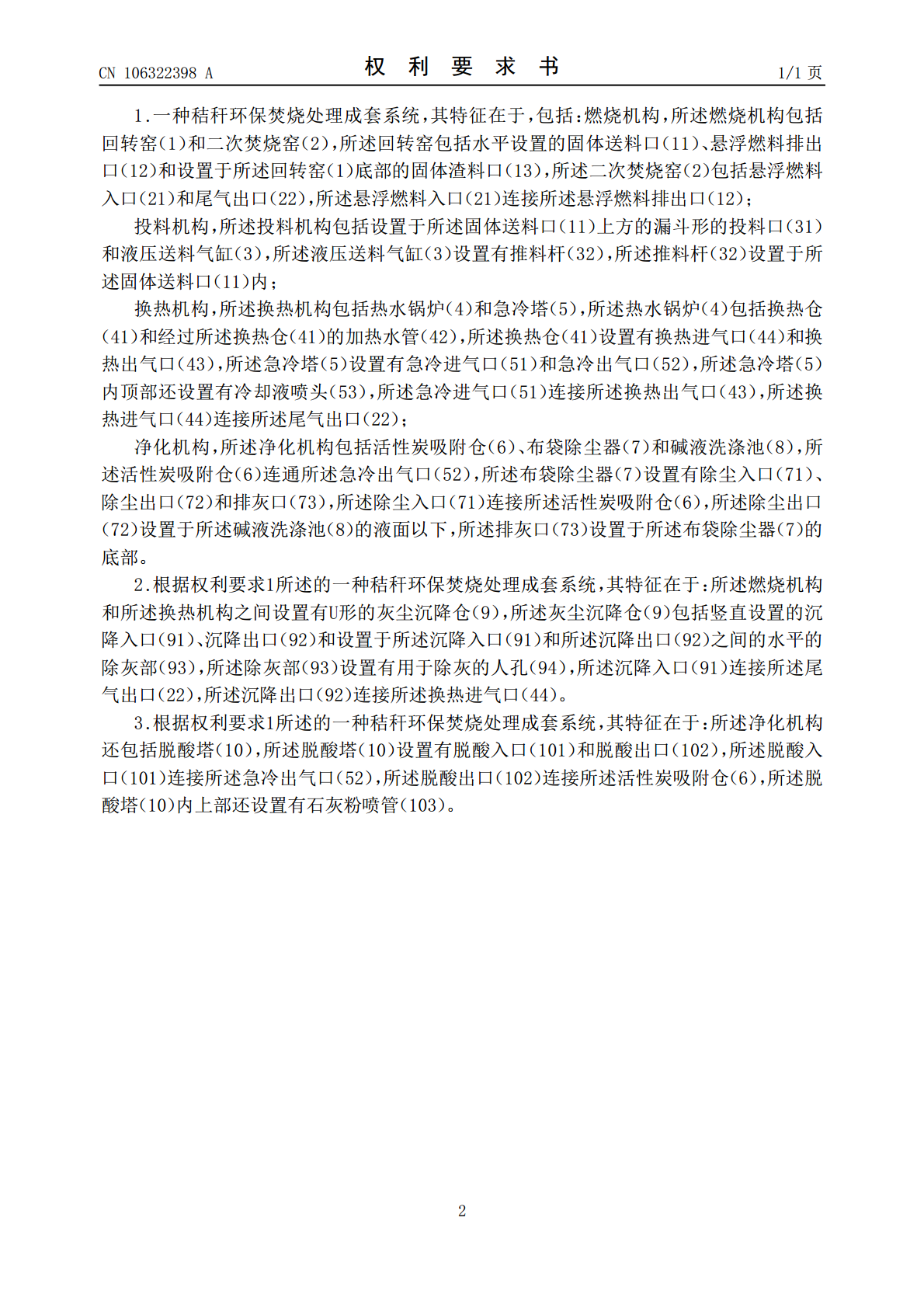

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106322398A(43)申请公布日2017.01.11(21)申请号201610730717.0(22)申请日2016.08.26(71)申请人滁州菲扬农业科技有限公司地址230000安徽省滁州市上海北路585号（滁州仪邦广场）5幢酒店公寓301室(72)发明人王炳付(74)专利代理机构合肥道正企智知识产权代理有限公司34130代理人武金花(51)Int.Cl.F23G5/16(2006.01)F23G5/44(2006.01)F23G5/46(2006.01)F23J15/04(2006.01)F23J15/06(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种秸秆环保焚烧处理成套系统(57)摘要本发明公开了一种秸秆环保焚烧处理成套系统，包括燃烧机构，所述燃烧机构包括回转窑和二次焚烧窑；投料机构，所述投料机构包括设置于所述固体送料口上方的漏斗形的投料口和液压送料气缸，所述液压送料气缸设置有推料杆；换热机构，所述换热机构包括热水锅炉和急冷塔，所述热水锅炉包括换热仓和经过所述换热仓的加热水管，所述急冷塔设置有急冷进气口和急冷出气口，所述急冷塔内顶部还设置有冷却液喷头；净化机构，所述净化机构包括活性炭吸附仓、布袋除尘器和碱液洗涤池。本发明所述的一种秸秆环保焚烧处理成套系统，充分地去除了农作物秸秆焚烧处理的尾气中的酸性成分，并且可以充分冷却经热水锅炉热交换后的尾气温度，以提高除尘性能。CN106322398ACN106322398A权利要求书1/1页1.一种秸秆环保焚烧处理成套系统，其特征在于，包括：燃烧机构，所述燃烧机构包括回转窑（1）和二次焚烧窑（2），所述回转窑包括水平设置的固体送料口（11）、悬浮燃料排出口（12）和设置于所述回转窑（1）底部的固体渣料口（13），所述二次焚烧窑（2）包括悬浮燃料入口（21）和尾气出口（22），所述悬浮燃料入口（21）连接所述悬浮燃料排出口（12）；投料机构，所述投料机构包括设置于所述固体送料口（11）上方的漏斗形的投料口（31）和液压送料气缸（3），所述液压送料气缸（3）设置有推料杆（32），所述推料杆（32）设置于所述固体送料口（11）内；换热机构，所述换热机构包括热水锅炉（4）和急冷塔（5），所述热水锅炉（4）包括换热仓（41）和经过所述换热仓（41）的加热水管（42），所述换热仓（41）设置有换热进气口（44）和换热出气口（43），所述急冷塔（5）设置有急冷进气口（51）和急冷出气口（52），所述急冷塔（5）内顶部还设置有冷却液喷头（53），所述急冷进气口（51）连接所述换热出气口（43），所述换热进气口（44）连接所述尾气出口（22）；净化机构，所述净化机构包括活性炭吸附仓（6）、布袋除尘器（7）和碱液洗涤池（8），所述活性炭吸附仓（6）连通所述急冷出气口（52），所述布袋除尘器（7）设置有除尘入口（71）、除尘出口（72）和排灰口（73），所述除尘入口（71）连接所述活性炭吸附仓（6），所述除尘出口（72）设置于所述碱液洗涤池（8）的液面以下，所述排灰口（73）设置于所述布袋除尘器（7）的底部。2.根据权利要求1所述的一种秸秆环保焚烧处理成套系统，其特征在于：所述燃烧机构和所述换热机构之间设置有U形的灰尘沉降仓（9），所述灰尘沉降仓（9）包括竖直设置的沉降入口（91）、沉降出口（92）和设置于所述沉降入口（91）和所述沉降出口（92）之间的水平的除灰部（93），所述除灰部（93）设置有用于除灰的人孔（94），所述沉降入口（91）连接所述尾气出口（22），所述沉降出口（92）连接所述换热进气口（44）。3.根据权利要求1所述的一种秸秆环保焚烧处理成套系统，其特征在于：所述净化机构还包括脱酸塔（10），所述脱酸塔（10）设置有脱酸入口（101）和脱酸出口（102），所述脱酸入口（101）连接所述急冷出气口（52），所述脱酸出口（102）连接所述活性炭吸附仓（6），所述脱酸塔（10）内上部还设置有石灰粉喷管（103）。2CN106322398A说明书1/3页一种秸秆环保焚烧处理成套系统技术领域[0001]本发明涉及农作物秸秆环保处理技术领域，特别是一种秸秆环保焚烧处理成套系统。背景技术[0002]农业生产中处理农作物秸秆的传统方式大多是就地焚烧，上述传统的处理方式不仅是对资源的浪费，而且对环境也有很大污染，例如会造成雾霾天气，同时还会产生大量有毒有害物质，对人与其他生物健康形成威胁，因此秸秆的禁烧与利用受到了全社会的关注。随着秸秆禁烧的逐步推行，农作物秸秆的处理方式通常为聚集焚烧，在焚烧处理的过程中尤其要注意抑制有害气体的产生和排放。[0003]现有技术中的农作物秸秆焚烧处理装置，通常包
