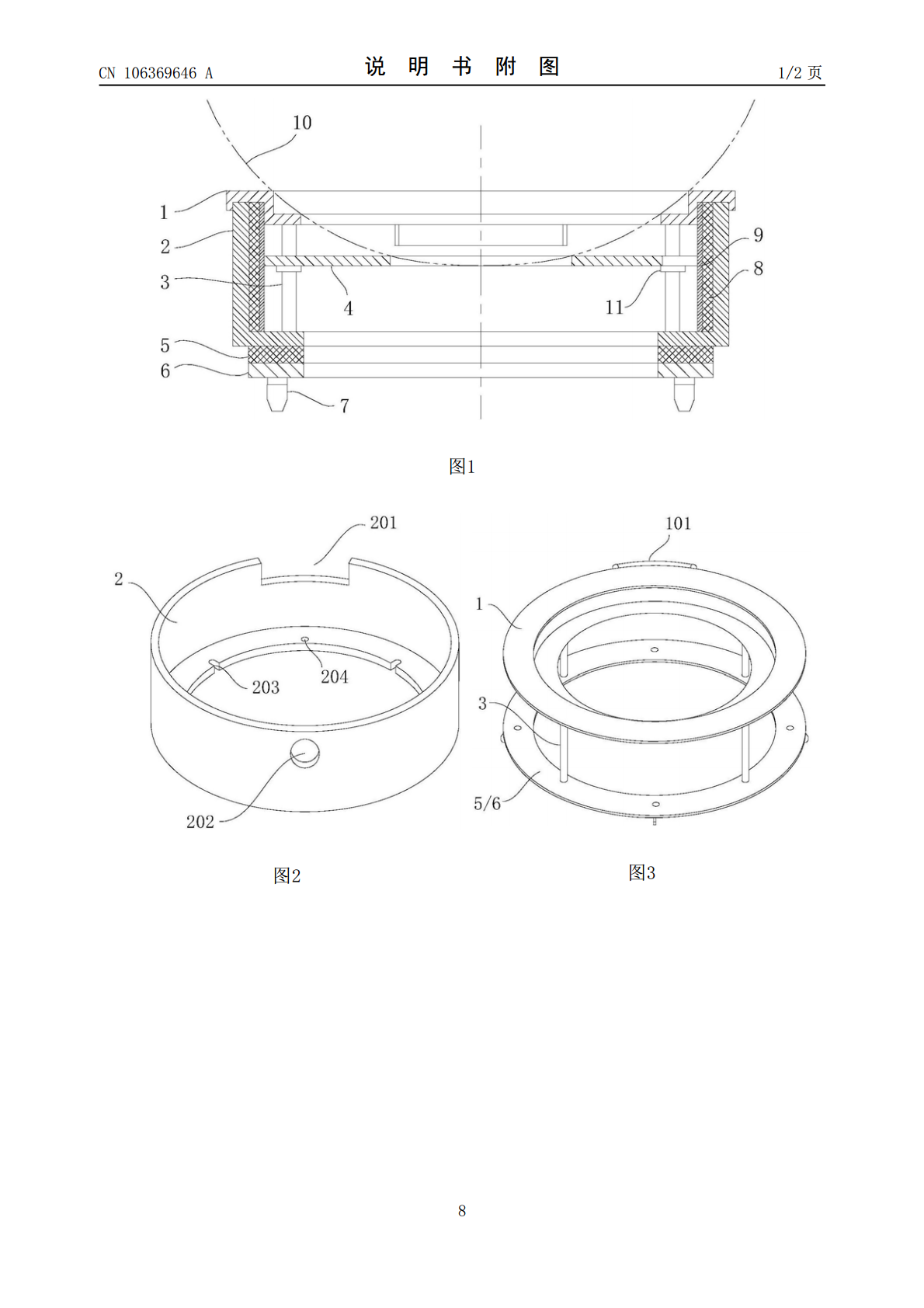

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106369646A(43)申请公布日2017.02.01(21)申请号201610969381.3(22)申请日2016.10.27(71)申请人胡安地址410000湖南省长沙市雨花区香樟路442号3栋601房申请人张庆云(72)发明人胡安张庆云(74)专利代理机构长沙市融智专利事务所43114代理人邹剑峰(51)Int.Cl.F24C15/10(2006.01)F24C15/28(2006.01)权利要求书1页说明书5页附图2页(54)发明名称燃气灶聚能罩(57)摘要本发明公开了一种燃气灶聚能罩，所述聚能罩为筒体，通过底部的支架脚支撑罩装在燃气灶的炉头上；所述支架脚和聚能罩筒体底端之间空隙为空气进入通道；所述聚能罩的筒体顶端的圆环与锅背弧面紧密贴合，在聚能罩筒体远离燃气灶操作端的位置设有排气口；所述聚能罩的筒体内部还设有导流环，将锅具下方的筒体内腔分隔为上下连通的若干燃烧腔。本发明聚能罩采用环形筒体结构，防风作用显著提高，大大提高了支锅稳定性，有效地切断了灼烤源，提高了燃气灶的使用舒适性，明显地达到聚能节能的功效。CN106369646ACN106369646A权利要求书1/1页1.一种燃气灶聚能罩，其特征在于：所述聚能罩为筒体，通过底部的支架脚支撑罩装在燃气灶的炉头上；所述支架脚和聚能罩的筒体底端之间空隙为空气进入通道；所述聚能罩筒体顶端的圆环与锅背弧面紧密贴合；在聚能罩的筒体顶部远离燃气灶操作端的位置设有排气口。2.根据权利要求1所述的一种燃气灶聚能罩，所述聚能罩筒体顶部设有支架顶环；所述支架顶环通过底部环形排列的定位槽固定嵌装在聚能罩的筒体顶端；所述支架顶环的顶部与锅背圆弧紧密贴合。3.根据权利要求2所述的一种燃气灶聚能罩，所述聚能罩的筒体底端依次叠设有隔热垫圈和支撑垫圈。4.根据权利要求3所述的一种燃气灶聚能罩，所述聚能罩筒体底部设有内法兰，在筒体内沿内法兰布置若干立柱，立柱的两端分别与支架顶环以及隔热垫圈、支撑垫圈连接，将支架顶环、聚能罩筒体以及隔热垫圈和支撑垫圈拉紧固定成整体。5.根据权利要求4所述的一种燃气灶聚能罩，所述聚能罩筒体内部还设有与支架顶环同轴布置的导流环；所述导流环外圈与聚能罩筒体内壁接触，内圈与锅背弧面紧密贴合；所述导流环上与排气口相向的位置设有导流孔，将锅背下方的筒体内腔分隔为上下连通的若干燃烧腔；所述排气口位于上层燃烧腔内。6.根据权利要求5所述的一种燃气灶聚能罩，所述导流环的内圈为环形凸台；所述凸台顶端与锅背弧面紧密接触。7.根据权利要求5或6所述的一种燃气灶聚能罩，所述导流环通过卡簧或螺母可调节地安装在立柱上。8.根据权利要求1-5中任一项所述的一种燃气灶聚能罩，所述聚能罩筒体包括聚能罩外筒和热反射内筒；所述热反射内筒同轴设置在聚能罩外筒内，在热反射内筒和聚能罩外筒之间填充隔热材料形成隔热筒。9.根据权利要求8所述的一种燃气灶聚能罩，所述聚能罩外筒采用金属或陶瓷材料。10.根据权利要求1所述的一种燃气灶聚能罩，所述排气口外端平行设有挡风板；所述聚能罩筒体靠近燃气灶操作端的位置设有观火孔。2CN106369646A说明书1/5页燃气灶聚能罩技术领域[0001]本发明属于燃气灶技术领域，尤其涉及一种防风、防溜、防灼烤的燃气灶聚能罩。背景技术[0002]现代民用燃气灶包括天然气燃气灶、液化气燃气灶和沼气灶，其灶头大多数采用电子脉冲点火和旋火燃烧技术，生产制造技术已经达到了非常先进的水平。但在使用方面，燃气灶仍然存在以下几点缺陷：[0003]1)、95％以上的灶具仍采用三爪、四爪或五爪的炉架支锅方式。这种炉架支锅方式恰如旧石器时代的石头支锅方式，聚能和防风能力较弱，导致先进的灶头产生的热能弥漫扩散和外延辐射，造成大量热能损耗。[0004]2)、没有防护的火焰，往往随风飘散，辐射热与对流热也让使用者烦恼不适；[0005]3)、炉架支撑爪与锅背下部形同点接触，往往造成溜锅现象，导致锅具放置不稳。[0006]目前，市场上针对燃气灶缺陷改进的挡风节能罩在防风和提高热效率方面有了一定的积极意义。但它大多数采用金属单体浇铸或板材冲压制造，本体具有较强的热传导性，而且锅背与罩体仍采用点面接触，点面之间具有较大的空隙，部分热能仍然沿锅背周边向上外延流失。发明内容[0007]本发明解决的技术问题是：针对燃气灶存在的上述缺陷，提供一种既防风聚能，又防溜锅、防灼烤的燃气灶聚能罩，与燃气灶灶头形成一个完整的燃烧系统。[0008]本发明采用如下技术方案实现：[0009]一种燃气灶聚能罩，所述聚能罩为筒体，通过底部的支架脚支撑罩装在燃气灶的炉头上；所述支架脚和聚能罩筒体底端之间空隙为空气进入通道；所述聚能罩筒体顶端的圆环与锅背弧面紧密贴合，在聚能
