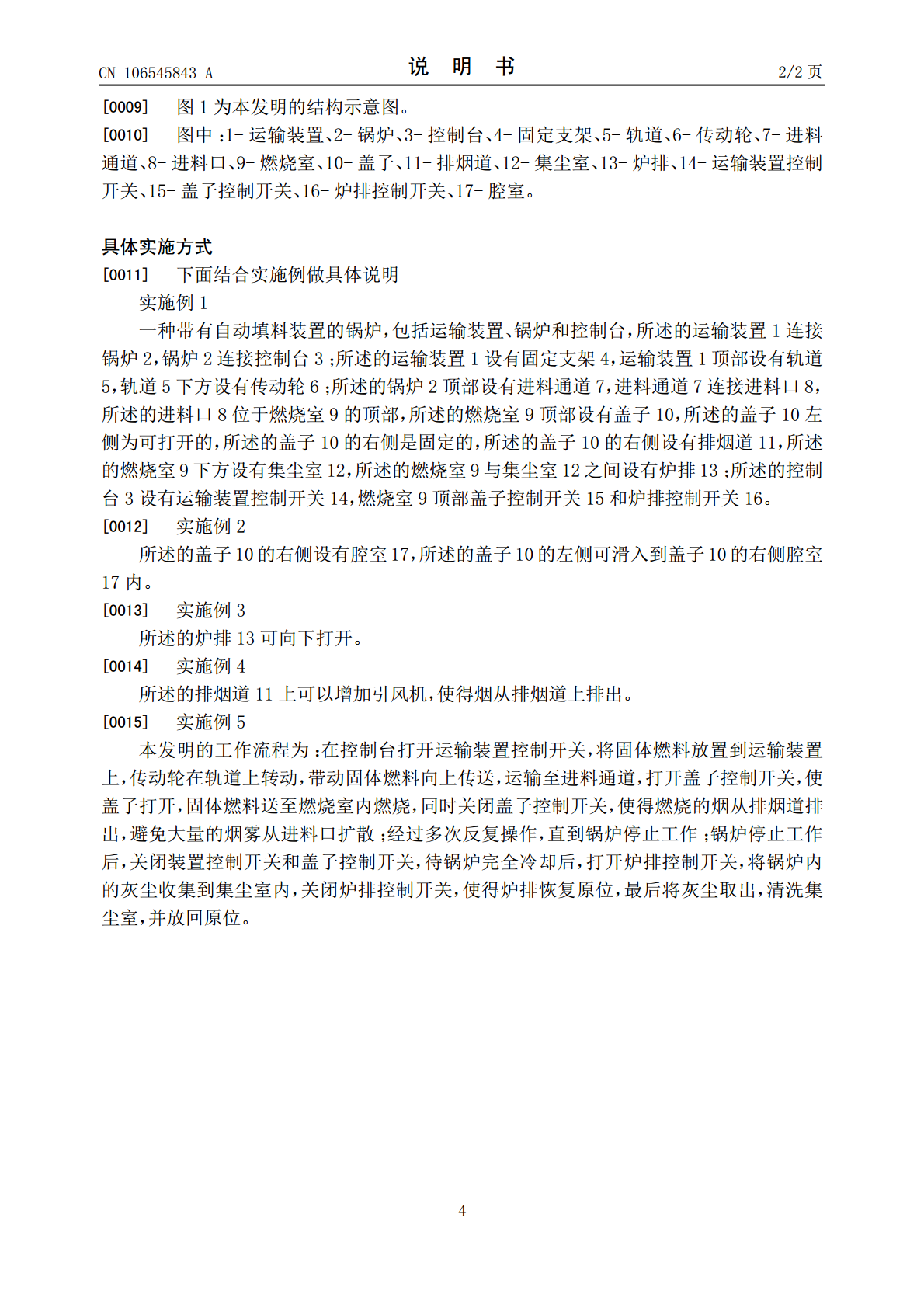

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106545843A(43)申请公布日2017.03.29(21)申请号201510592613.3(22)申请日2015.09.17(71)申请人哈尔滨市金京锅炉有限公司地址150300黑龙江省哈尔滨市阿城区通城路81号(72)发明人谷哲学(51)Int.Cl.F23B40/00(2006.01)F23K3/16(2006.01)F23J3/00(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种带有自动填料装置的锅炉(57)摘要一种带有自动填料装置的锅炉，包括运输装置、锅炉和控制台，所述的运输装置连接锅炉，锅炉连接控制台；所述的运输装置设有固定支架，运输装置顶部设有轨道，轨道下方设有传动轮；所述的锅炉顶部设有进料通道，进料通道连接进料口，所述的进料口位于燃烧室的顶部，所述的燃烧室顶部设有盖子，所述的盖子的右侧设有排烟口，所述的燃烧室下方设有集尘室，所述的燃烧室与集尘室之间设有炉排；所述的控制台设有运输装置控制开关，燃烧室顶部盖子控制开关和炉排控制开关。本发明利用机械传动设备将固体燃料放入到燃烧室内，节省了人力，人们只需要控制控制台上的按键即可完成整个生产工作，使用方便，同时方便清洗灰尘，有利于设备的清洗和维护。CN106545843ACN106545843A权利要求书1/1页1.一种带有自动填料装置的锅炉，包括运输装置、锅炉和控制台，其特征在于：所述的运输装置连接锅炉，锅炉连接控制台；所述的运输装置设有固定支架，运输装置顶部设有轨道，轨道下方设有传动轮；所述的锅炉顶部设有进料通道，进料通道连接进料口，所述的进料口位于燃烧室的顶部，所述的燃烧室顶部设有盖子，所述的盖子左侧为可打开的，所述的盖子的右侧是固定的，所述的盖子的右侧设有排烟口，所述的燃烧室下方设有集尘室，所述的燃烧室与集尘室之间设有炉排；所述的控制台设有运输装置控制开关，燃烧室顶部盖子控制开关和炉排控制开关。2.根据权利要求1所述的一种带有自动填料装置的锅炉，其特征在于：所述的盖子的右侧设有腔室，所述的盖子的左侧可滑入到盖子的右侧腔室内。3.根据权利要求1所述的一种带有自动填料装置的锅炉，其特征在于：所述的炉排可向下打开。2CN106545843A说明书1/2页一种带有自动填料装置的锅炉技术领域[0001]本发明涉及锅炉制造领域，尤其是涉及一种带有自动填料装置的锅炉。背景技术[0002]锅炉是一种能量转换设备，向锅炉输入的能量有燃料中的化学能、电能，锅炉输出具有一定热能的蒸汽、高温水或有机热载体。锅的原义指在火上加热的盛水容器，炉指燃烧燃料的场所，锅炉包括锅和炉两大部分。锅炉在“锅”与“炉”两部分同时进行，水进入锅炉以后，在汽水系统中锅炉受热面将吸收的热量传递给水，使水加热成一定温度和压力的热水或生成蒸汽，锅炉中产生的热水或蒸汽可直接为工业生产和人民生活提供所需热能，也可通过蒸汽动力装置转换为机械能，或再通过发电机将机械能转换为电能。在燃烧设备部分，燃料燃烧不断放出热量，燃烧产生的高温烟气通过热的传播，将热量传递给锅炉受热面，而本身温度诼渐降低，最后由烟囱排出。提供热水的锅炉称为热水锅炉，主要用于生活，工业生产中也有少量应用。产生蒸汽的锅炉称为蒸汽锅炉，常简称为锅炉，多用于火电站、船舶、机车和工矿企业。[0003]目前，市场上的锅炉多数以燃煤为主，少数新型锅炉以秸秆为燃料，均是在锅炉外设有填料口，需要人们将燃料送至燃烧室内，填料时，燃烧的火焰及高温会对人体造成皮肤干燥等情况，炙热的高温还会造成人体的非正常排汗等情况，同时，锅炉附近的氧气较少，长时间的在锅炉前工作会引起氧气摄入量不足，影响正常工作。发明内容[0004]本发明涉及了一种带有自动填料装置的锅炉，它可以自动填充固体燃料，使人们远离锅炉的燃烧区域，可以方便、轻松的完成工作。[0005]本发明的目的是这样实现的，一种带有自动填料装置的锅炉，包括运输装置、锅炉和控制台，其特征在于：所述的运输装置连接锅炉，锅炉连接控制台；所述的运输装置设有固定支架，运输装置顶部设有轨道，轨道下方设有传动轮；所述的锅炉顶部设有进料通道，进料通道连接进料口，所述的进料口位于燃烧室的顶部，所述的燃烧室顶部设有盖子，所述的盖子左侧为可打开的，所述的盖子的右侧是固定的，所述的盖子的右侧设有排烟口，所述的燃烧室下方设有集尘室，所述的燃烧室与集尘室之间设有炉排；所述的控制台设有运输装置控制开关，燃烧室顶部盖子控制开关和炉排控制开关。[0006]所述的盖子的右侧设有腔室，所述的盖子的左侧可滑入到盖子的右侧腔室内。[0007]所述的炉排可向下打开。[0008]本发明的优点在于，利用机械传动设备将固体燃料放入到燃烧室内，节省了人力，人们只需要控制控制台上的
