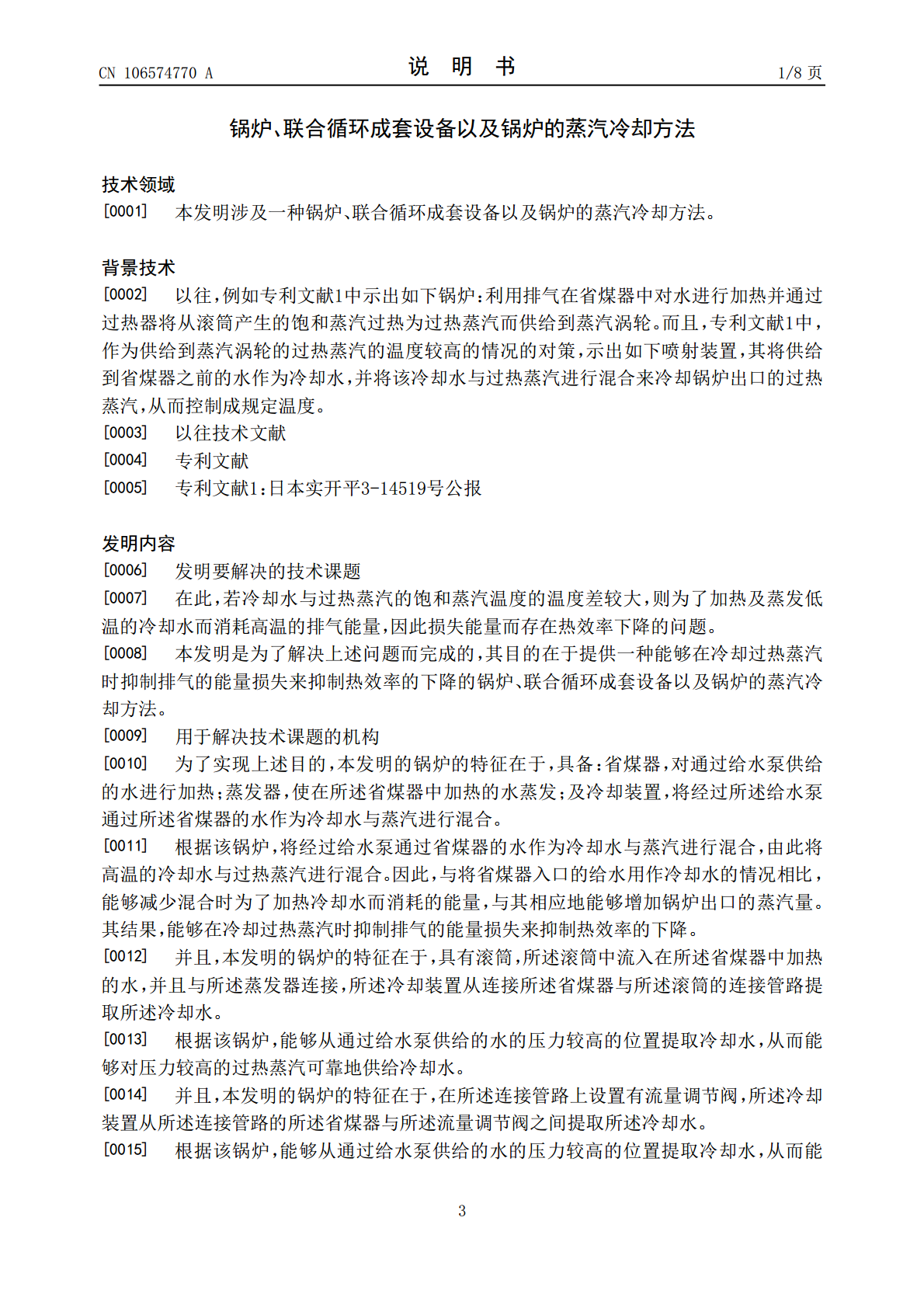

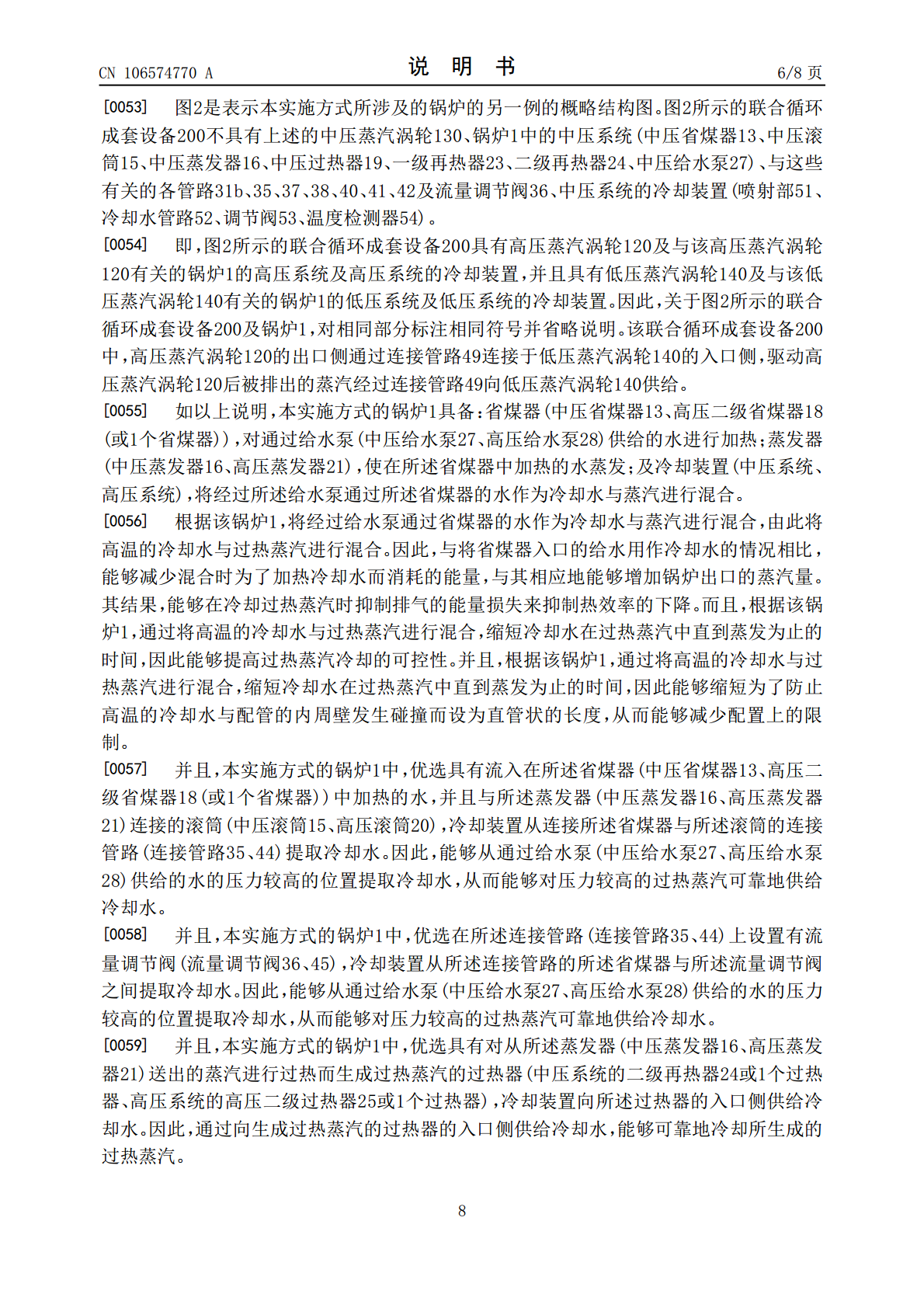

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106574770A(43)申请公布日2017.04.19(21)申请号201580040448.9(74)专利代理机构中科专利商标代理有限责任(22)申请日2015.09.02公司11021代理人刘婷(30)优先权数据2014-1975222014.09.26JP(51)Int.Cl.F22G5/12(2006.01)(85)PCT国际申请进入国家阶段日2017.01.24(86)PCT国际申请的申请数据PCT/JP2015/0749602015.09.02(87)PCT国际申请的公布数据WO2016/047400JA2016.03.31(71)申请人三菱日立电力系统株式会社地址日本国神奈川县(72)发明人田口淳权利要求书1页说明书8页附图2页(54)发明名称锅炉、联合循环成套设备以及锅炉的蒸汽冷却方法(57)摘要本发明提供一种锅炉、联合循环成套设备以及锅炉的蒸汽冷却方法，所述锅炉在冷却过热蒸汽时抑制排气的能量损失来抑制热效率的下降。所述锅炉具备：省煤器即中压省煤器(13)、高压二级省煤器(18)，对通过给水泵即中压给水泵(27)、高压给水泵(28)供给的水进行加热；蒸发器即中压蒸发器(16)、高压蒸发器(21)，使在所述省煤器中加热的水蒸发；及冷却装置即中压系统、高压系统，将经过所述给水泵通过所述省煤器的水作为冷却水与蒸汽进行混合。CN106574770ACN106574770A权利要求书1/1页1.一种锅炉，其特征在于，具备：省煤器，对通过给水泵供给的水进行加热；蒸发器，使在所述省煤器中加热的水蒸发；及冷却装置，将经过所述给水泵通过所述省煤器的水作为冷却水与蒸汽进行混合。2.根据权利要求1所述的锅炉，其特征在于，所述锅炉具有滚筒，所述滚筒中流入在所述省煤器中加热的水，并且与所述蒸发器连接，所述冷却装置从连接所述省煤器与所述滚筒的连接管路提取所述冷却水。3.根据权利要求2所述的锅炉，其特征在于，在所述连接管路上设置有流量调节阀，所述冷却装置从所述连接管路的所述省煤器与所述流量调节阀之间提取所述冷却水。4.根据权利要求1至3中任一项所述的锅炉，其特征在于，所述锅炉具有过热器，所述过热器对从所述蒸发器送出的所述蒸汽进行过热而生成过热蒸汽，所述冷却装置向所述过热器的入口侧供给所述冷却水。5.根据权利要求4所述的锅炉，其特征在于，所述过热器具有：第一过热器，对从所述蒸发器送出的所述蒸汽进行过热；第二过热器，对从所述第一过热器送出的过热蒸汽进一步进行过热，所述冷却装置向所述第一过热器与所述第二过热器之间供给所述冷却水。6.一种联合循环成套设备，其特征在于，具备：燃气涡轮；权利要求1至5中任一项所述的锅炉，将从所述燃气涡轮排出的排气作为加热源；蒸汽涡轮，通过在所述锅炉中产生的蒸汽来驱动；冷凝器，将经过所述蒸汽涡轮的蒸汽冷凝为冷凝水；及冷凝泵，将来自所述冷凝器的所述冷凝水供给到所述锅炉。7.一种锅炉的蒸汽冷却方法，所述锅炉具备：省煤器，对通过给水泵供给的水进行加热；及蒸发器，使在所述省煤器中加热的水蒸发，所述锅炉的蒸汽冷却方法的特征在于，提取经过所述给水泵通过所述省煤器的水，并将该水作为冷却水与从所述蒸发器送出的蒸汽进行混合。2CN106574770A说明书1/8页锅炉、联合循环成套设备以及锅炉的蒸汽冷却方法技术领域[0001]本发明涉及一种锅炉、联合循环成套设备以及锅炉的蒸汽冷却方法。背景技术[0002]以往，例如专利文献1中示出如下锅炉：利用排气在省煤器中对水进行加热并通过过热器将从滚筒产生的饱和蒸汽过热为过热蒸汽而供给到蒸汽涡轮。而且，专利文献1中，作为供给到蒸汽涡轮的过热蒸汽的温度较高的情况的对策，示出如下喷射装置，其将供给到省煤器之前的水作为冷却水，并将该冷却水与过热蒸汽进行混合来冷却锅炉出口的过热蒸汽，从而控制成规定温度。[0003]以往技术文献[0004]专利文献[0005]专利文献1：日本实开平3-14519号公报发明内容[0006]发明要解决的技术课题[0007]在此，若冷却水与过热蒸汽的饱和蒸汽温度的温度差较大，则为了加热及蒸发低温的冷却水而消耗高温的排气能量，因此损失能量而存在热效率下降的问题。[0008]本发明是为了解决上述问题而完成的，其目的在于提供一种能够在冷却过热蒸汽时抑制排气的能量损失来抑制热效率的下降的锅炉、联合循环成套设备以及锅炉的蒸汽冷却方法。[0009]用于解决技术课题的机构[0010]为了实现上述目的，本发明的锅炉的特征在于，具备：省煤器，对通过给水泵供给的水进行加热；蒸发器，使在所述省煤器中加热的水蒸发；及冷却装置，将经过所述给水泵通过所述省煤器的水作为冷却水与蒸汽进行混合。[0011]根据该锅炉，将经过给水泵通过省
