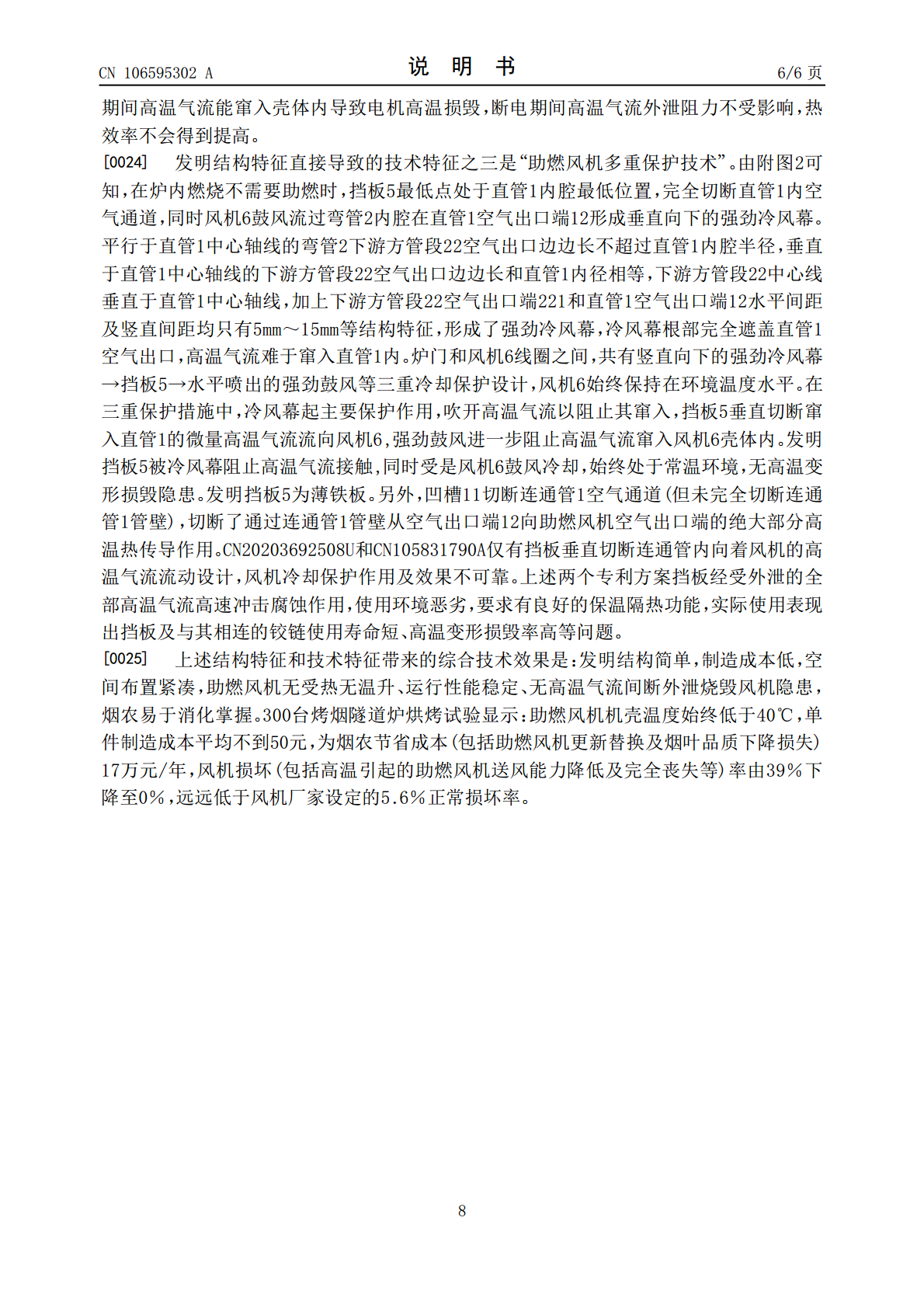

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106595302A(43)申请公布日2017.04.26(21)申请号201611134916.1(22)申请日2016.12.11(71)申请人中南大学地址410083湖南省长沙市麓山南路932号(72)发明人艾元方艾治文胡鑫郭旭(51)Int.Cl.F27B9/30(2006.01)F27B9/40(2006.01)权利要求书1页说明书6页附图1页(54)发明名称隧道炉助燃风机保护器(57)摘要隧道炉助燃风机保护器，包括直管、弯管、电磁铁、弹簧和铁质挡板，弯管进口密封连接直管进口段管壁上开设的空气流出口，弯管空气出口端和直管空气出口端不相交，直管中心轴线和弯管中心线在同一竖直平面上，挡板和弹簧连接，弹簧和电磁铁连接，挡板在直管凹槽里上下移动。电磁铁电源线接入控制器原助燃风机电源接线孔。电磁铁通电时挡板最低点被拉至直管内腔最高位置，风机鼓风流经直管充当助燃空气，断电时挡板最低点回落至凹槽最低位置，风机鼓风流经弯管形成冷风幕冷却保护挡板和助燃风机。间断供给少量助燃空气以控制炉内燃烧的密集烤烟隧道炉可使用本发明。发明助燃风机运行稳定、无温升、无高温气流外泄导致烧毁风机故障发生。CN106595302ACN106595302A权利要求书1/1页1.隧道炉助燃风机保护器，主要包括直管、弯管、电磁铁、弹簧和铁质挡板，其特征在于：直管水平布置，弯管、电磁铁、弹簧和挡板均是竖直布置，挡板顶边和弹簧底端固定连接，弹簧顶端和电磁铁底端固定连接，弯管包括沿空气流动方向竖直布置的上游方变圆管段、水平布置的中游方管段和竖直布置的下游方管段，电磁铁顶端固定在弯管中游方管段外壁底面上，弯管空气进口和直管空气进口端附近管壁上开设的空气出口密封连通，直管空气出口端和弯管空气出口端不相交，直管中心轴线和弯管中心线在同一竖直平面上，直管布置在弯管之下，直管中部开设有供挡板上下移动的垂直凹槽，电磁铁通电时挡板最低点瞬间被拉至直管内腔最高位置，直管空气流通面积达到最大，断电时挡板最低点瞬间回落至直管内腔最低位置，直管空气流通面积缩减到零。2.如权利要求1所述的隧道炉助燃风机保护器，其特征在于：所述的挡板包括半圆区和矩形区，矩形区宽边长比半圆区半径大，矩形区底长边和半圆区顶直边完全重合，半圆区直径和直管内径相等。3.如权利要求1所述的隧道炉助燃风机保护器，其特征在于：所述的弯管下游方管段空气出口的垂直于直管中心轴线方向边长和直管内径相等，平行于直管中心轴线方向边长不超过直管内腔半径。4.如权利要求1所述的隧道炉助燃风机保护器，其特征在于：所述的弯管空气出口端高出直管外壁最高位置点5mm～15mm，直管空气出口端与弯管下游方管段向下延伸体外壁最短水平距离为5mm～15mm。5.如权利要求1所述的隧道炉助燃风机保护器，其特征在于：所述的电磁铁电源线接入密集烤房控制器内供助燃风机接入的220V交流电源接线孔，助燃风机使用外界220V稳定交流电源。2CN106595302A说明书1/6页隧道炉助燃风机保护器技术领域[0001]本发明属于一种由间断供给少量助燃空气以控制炉内燃烧供热的加热炉及热风炉助燃风机保护器，特别涉及一种密集烤烟房隧道炉助燃风机保护器。背景技术[0002]隧道炉因具有一次性装煤，中途无需看火添煤等优势，在密集烤烟房中得到越来越多的推广应用。隧道炉间断供给少量助燃空气，维持烟叶烘烤所需炉温。炉内1100～1300℃高温燃烧区紧邻助燃风机，高温区和风机送风口仅以铸铁炉门相隔，风机线圈易受到通过炉门进风口外泄的高温热辐射作用。在助燃风机不供风、烟囱出口大风倒灌、炉气流动受阻及烟道闸火板位置不适宜时易出现炉内微正压和火苗无序窜动现象，能明显观测到通过炉门进风口向外喷出的高温气流或高温火苗。高温气流首先通过风机出风口直接加热风机叶轮机壳，然后叶轮和机壳通过电机主轴将高温传递至电机线圈，最后出现非工作状态下电机烧毁故障。调查显示，隧道炉助燃风机高温损毁率高达39％。电机线圈温度升高，风机送风能力下降，这种风机送风能力下降故障往往无法维修恢复，只能更新替换，给烟农带来经济损失。变黄定色期助燃风机烧毁导致烘烤温度下降问题，长时间不易被发现，往往出现整房烟叶质量下降甚至全部报废现象，给烟农带来更大的经济损失。解决助燃风机受热损毁问题，是隧道炉推广应用亟待解决的难题。[0003]烤烟房隧道炉助燃风机保护装置通常是炉门进风口与助燃风机出风口之间用Z或L形连通管连接，风机运行时鼓风依次通过风机出风口、连通管内腔和炉门进风口进入炉内。连通管长度较长，在不供风时能延缓、阻挡或消弱高温炉气对助燃风机电机加热损毁作用。CN20203692508U公开了一种密集烤房用辅助吹风装置，该装置包括连通管，连通管内安置
