一种利用废菌包为燃料的食用菌大棚用炉.pdf

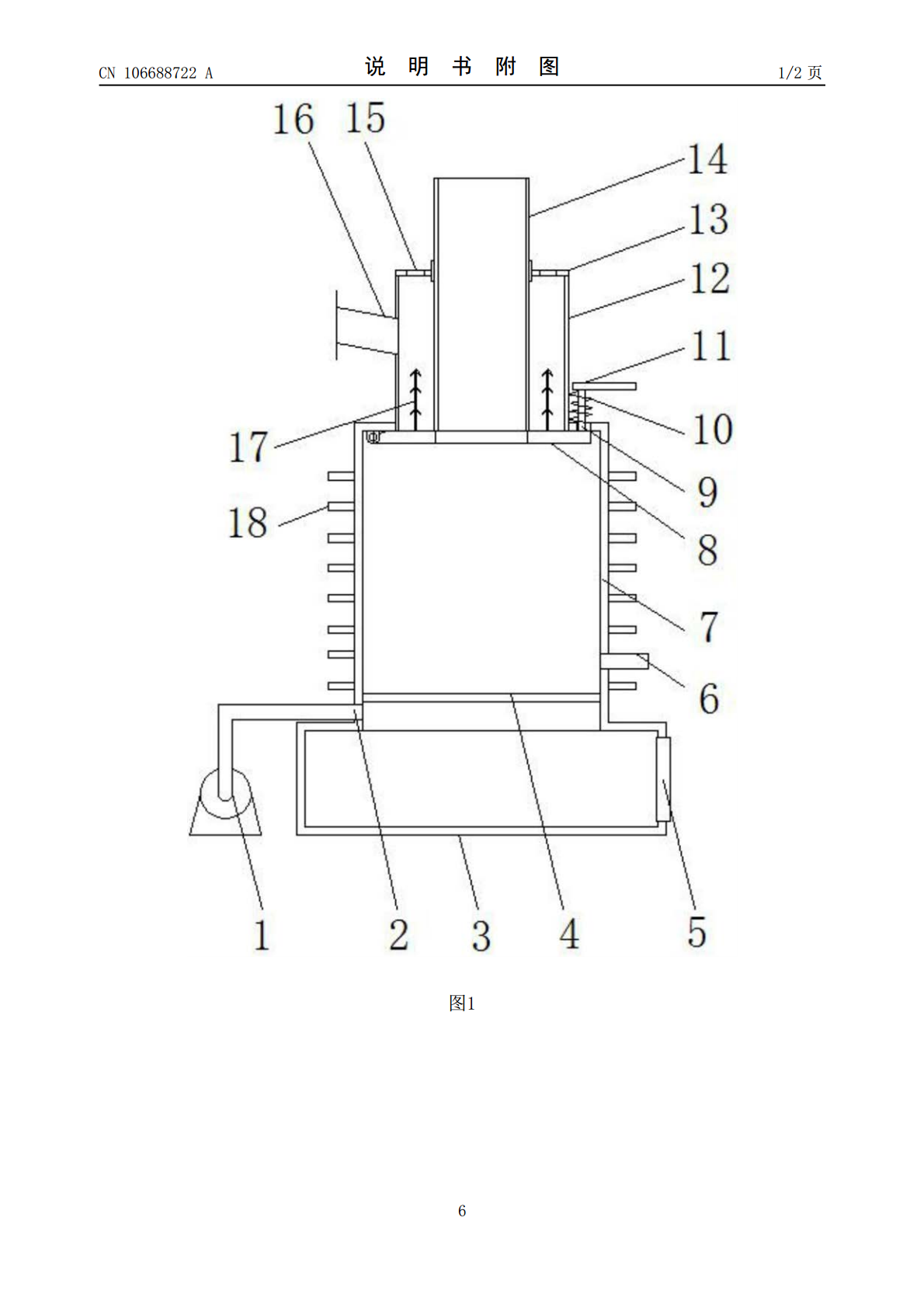

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106688722A(43)申请公布日2017.05.24(21)申请号201710159041.9(22)申请日2017.03.17(71)申请人湖南永爱生物科技有限公司地址410205湖南省长沙市长沙高新开发区桐梓坡西路408号麓谷林语小区I区综合体1栋501房(72)发明人徐国雄刘分(51)Int.Cl.A01G9/24(2006.01)A01G1/04(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种利用废菌包为燃料的食用菌大棚用炉(57)摘要本发明公开了一种利用废菌包为燃料的食用菌大棚用炉，包括进风口、集灰室、篦子网、燃烧器喷头安装孔、炉体、挡料板、连杆、弹簧、手柄、燃料储存筒、烟囱、燃料进口和散热翅片，所述炉体的底部连通集灰室，炉体的内部设置篦子网，通过篦子网承托燃料，所述篦子网上下方向的炉壁上分别开设燃烧器喷头安装孔和进风口，所述炉体的顶部连接有烟囱，所述烟囱的外围设置燃料储存筒，燃料储存筒的底端焊接在炉体的顶部且与烟囱外壁之间形成用于储存燃料的燃料存储室。本发明通过燃料储存筒套在烟囱外围实现废菌包粉碎后燃料的烘干，从而增加大棚内湿度；同时烘干后的燃料燃烧产生的热量能够提高大棚内温度，实现回收再利用废弃的菌包。CN106688722ACN106688722A权利要求书1/1页1.一种利用废菌包为燃料的食用菌大棚用炉，包括进风口(2)、集灰室(3)、篦子网(4)、燃烧器喷头安装孔(6)、炉体(7)、挡料板(8)、连杆(9)、弹簧(10)、手柄(11)、燃料储存筒(12)、烟囱(14)、燃料进口(16)和散热翅片(18)，所述炉体(7)的底部连通集灰室(3)，炉体(7)的内部设置篦子网(4)，通过篦子网(4)承托燃料，所述篦子网(4)上下方向的炉壁上分别开设燃烧器喷头安装孔(6)和进风口(2)，炉体(7)的表面设置有若干个散热翅片(18)，所述炉体(7)的顶部连接有烟囱(14)，其特征在于，所述烟囱(14)的外围设置燃料储存筒(12)，燃料储存筒(12)的底端焊接在炉体(7)的顶部且与烟囱(14)外壁之间形成用于储存燃料的燃料存储室，所述燃料存储室对应区域的炉体(7)上开设有若干个排料口，排料口下方的炉体(7)内设置挡料板(8)，挡料板(8)与烟囱(14)对应的位置开设通孔，所述挡料板(8)的一端通过铰链连接炉体(7)的内壁，挡料板(8)的另一端通过连杆(9)连接炉体(7)外部的手柄(11)，而手柄(11)与炉体(7)的外表面之间设置弹簧(10)，通过弹簧(10)的弹力保证挡料板(8)将燃料存储室对应的排料口堵住，所述燃料存储室的侧面开设燃料进口(16)，而燃料进口(16)连接菌袋粉碎机构。2.根据权利要求1所述的一种利用废菌包为燃料的食用菌大棚用炉，其特征在于，所述菌袋粉碎机构主要由提升电机(19)、螺旋叶片(20)、提升筒(21)、粉碎室(22)和粉碎辊(23)构成，粉碎室(22)的内部转动连接一对粉碎辊(23)，粉碎辊(23)由对应的电机驱动，粉碎室(22)的顶部为加料口，而粉碎室(22)的底部出料口向下倾斜并连接提升筒(21)底部的进料口，提升筒(21)的内部设置螺旋叶片(20)，螺旋叶片(20)固定连接的轴通过联轴器连接提升电机(19)。3.根据权利要求2所述的一种利用废菌包为燃料的食用菌大棚用炉，其特征在于，所述提升筒(21)的顶部出料口高于燃料进口(16)并通过管道连接。4.根据权利要求1所述的一种利用废菌包为燃料的食用菌大棚用炉，其特征在于，所述集灰室(3)的侧面开设排灰口(5)。5.根据权利要求1所述的一种利用废菌包为燃料的食用菌大棚用炉，其特征在于，所述燃烧器喷头安装孔(6)和进风口(2)分别连接燃烧器喷头和鼓风机(1)的输出端。6.根据权利要求1所述的一种利用废菌包为燃料的食用菌大棚用炉，其特征在于，所述烟囱(14)通过延长管道连接到大棚的外部。7.根据权利要求1所述的一种利用废菌包为燃料的食用菌大棚用炉，其特征在于，所述挡料板(8)上焊接有多个穿过排料口设置的钩子(17)。8.根据权利要求1所述的一种利用废菌包为燃料的食用菌大棚用炉，其特征在于，所述燃料存储室的顶部安装有盖板(13)，盖板(13)的表面开设有排湿孔(15)。2CN106688722A说明书1/3页一种利用废菌包为燃料的食用菌大棚用炉技术领域[0001]本发明涉及食用菌种植领域，具体是一种利用废菌包为燃料的食用菌大棚用炉。背景技术[0002]食用菌的培养一般在大棚种进行，而合理的控制内部温度和湿度有利于食用菌的生长，现有的大棚温度控制方法，是通过炉子内部燃烧产生的温度辐射，提高大棚内部的温度，同时湿度的提高方式一般采用撒水的方式进行
