一种节能型烘烤设备.pdf

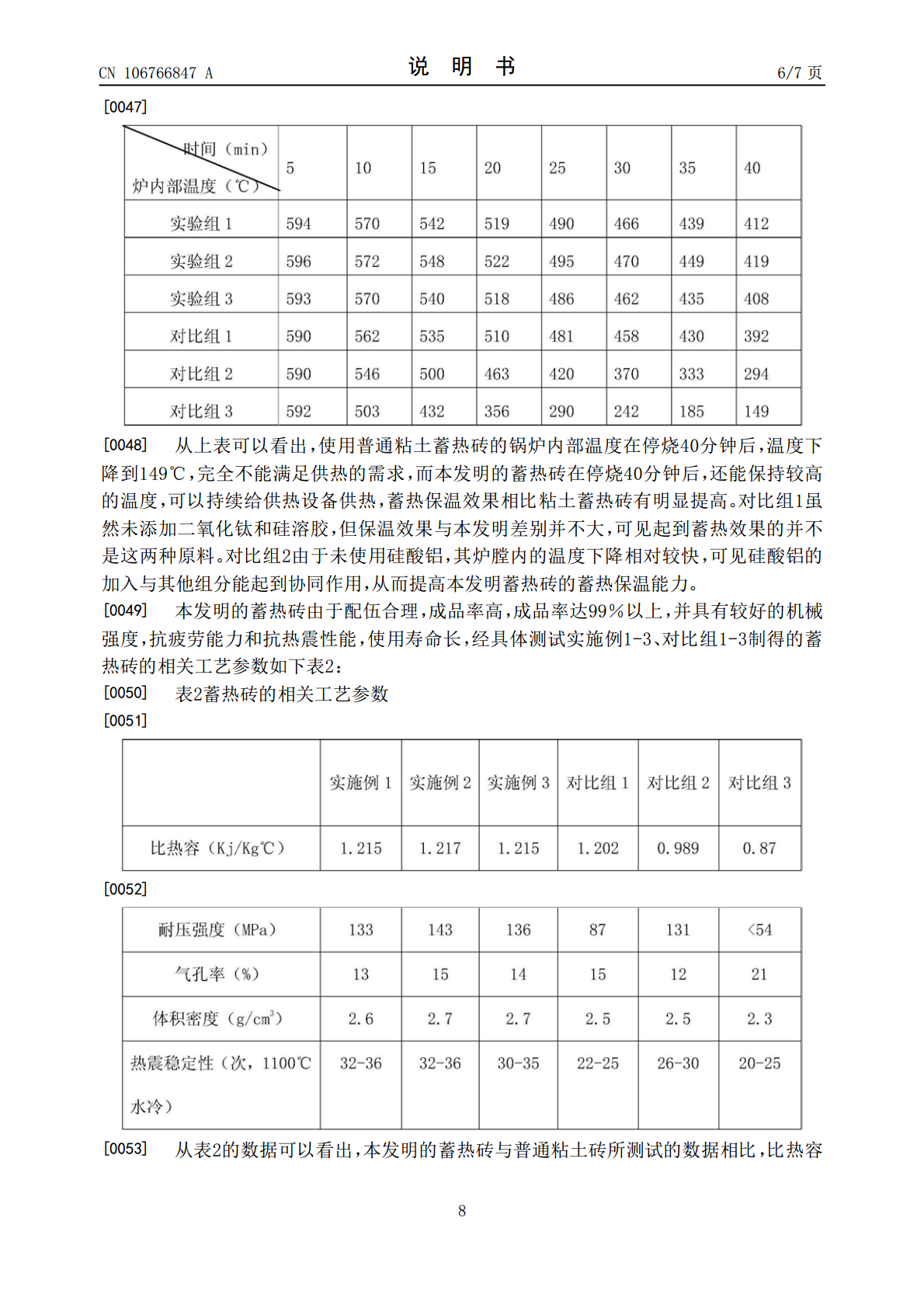

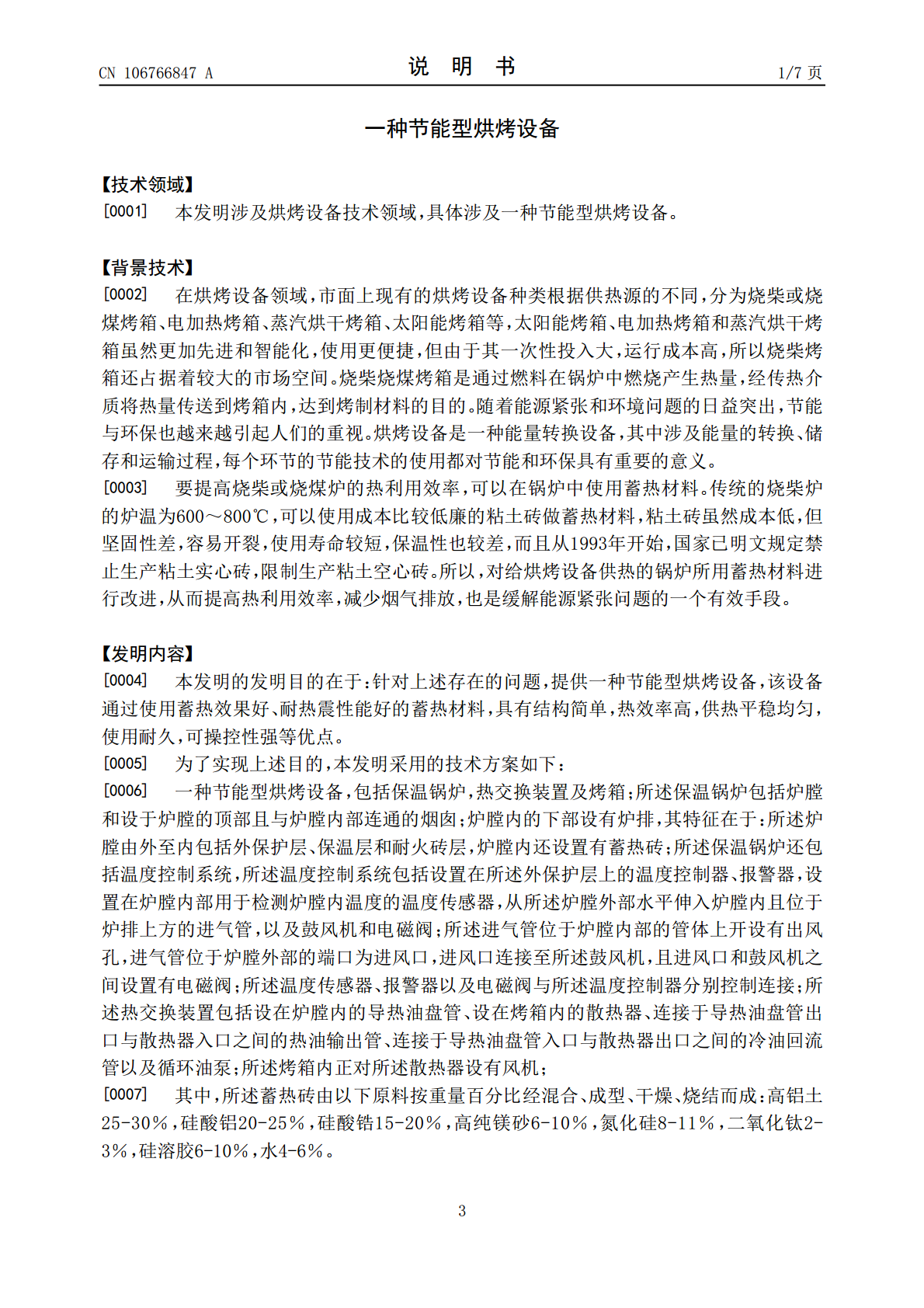

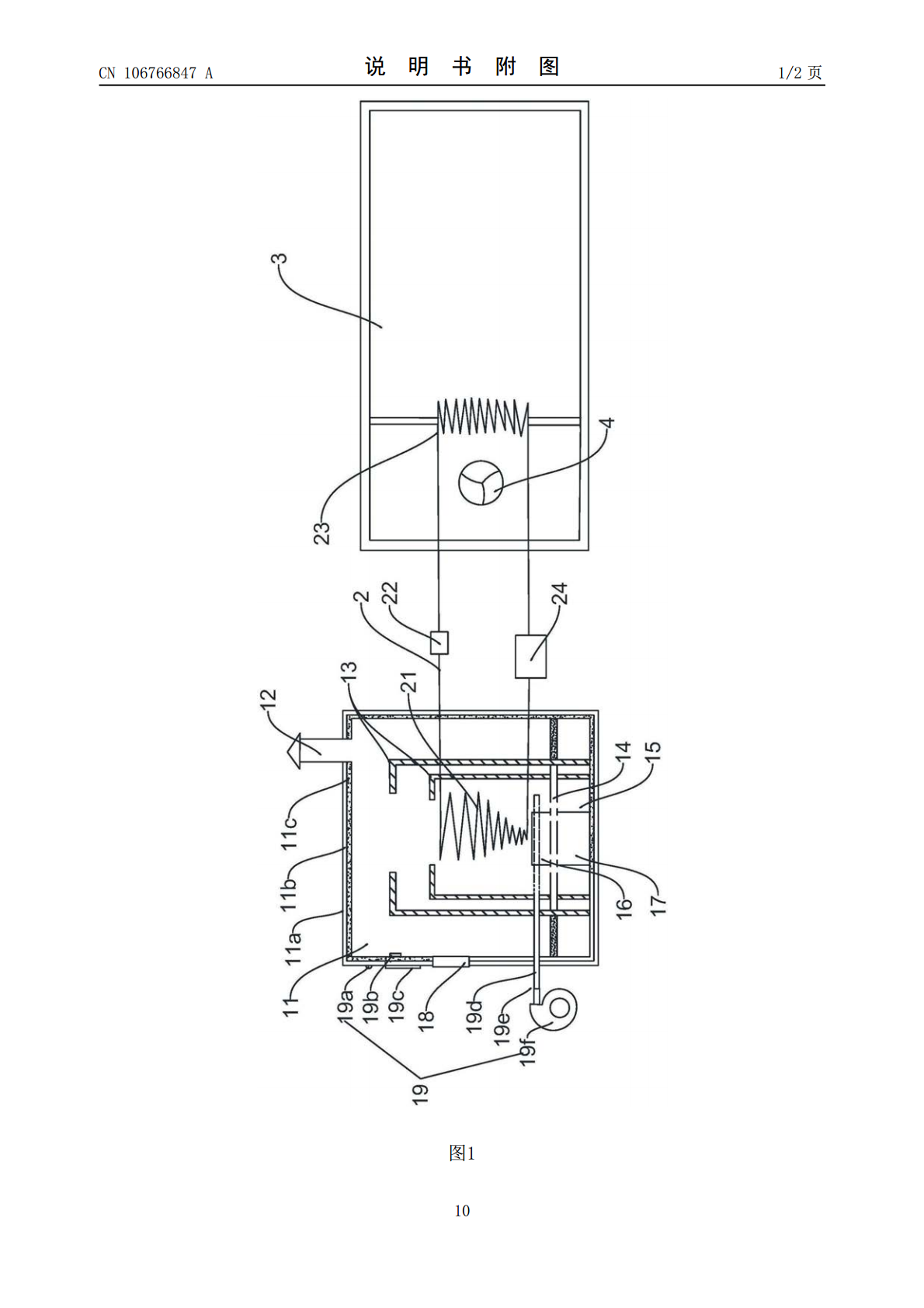

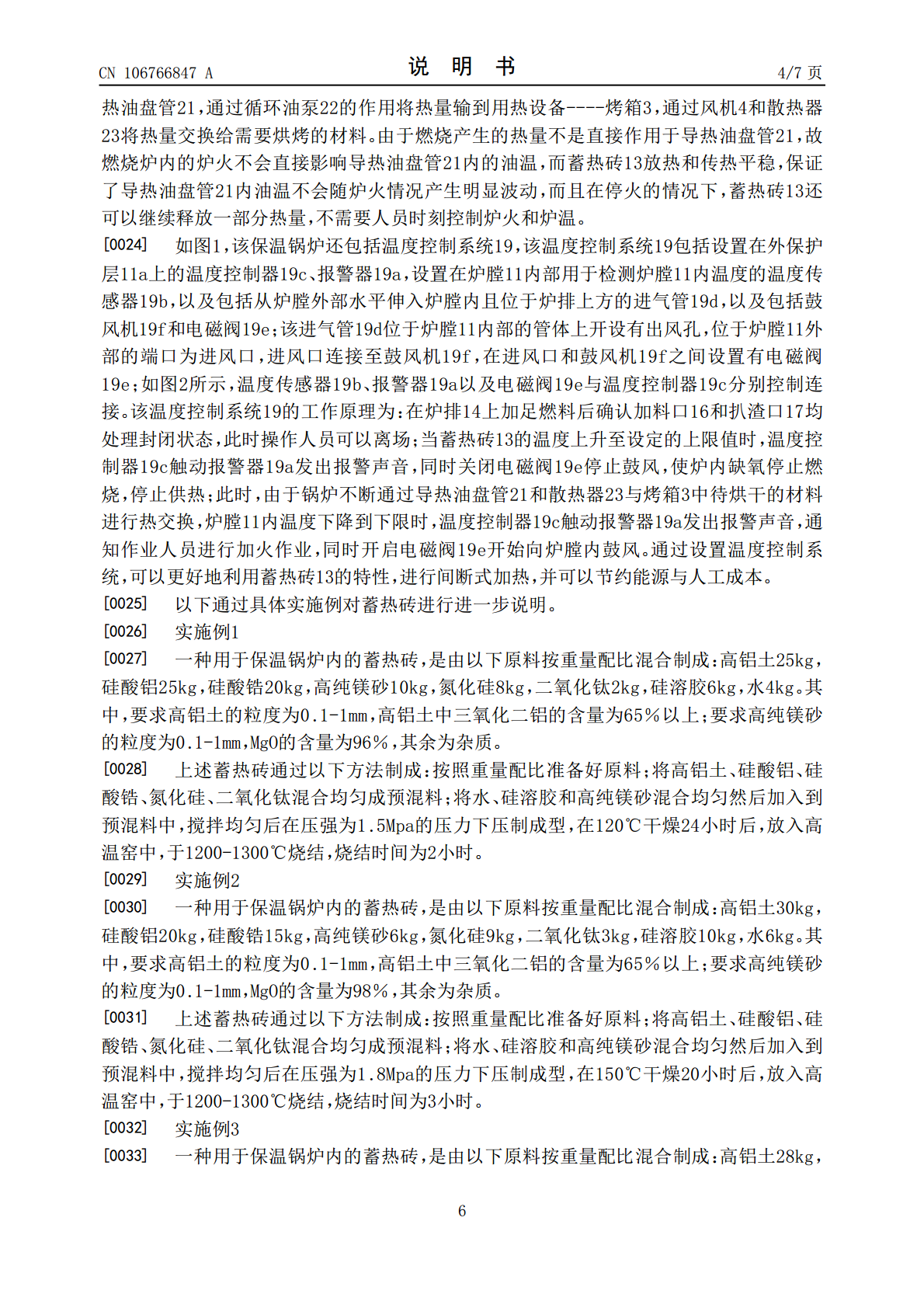

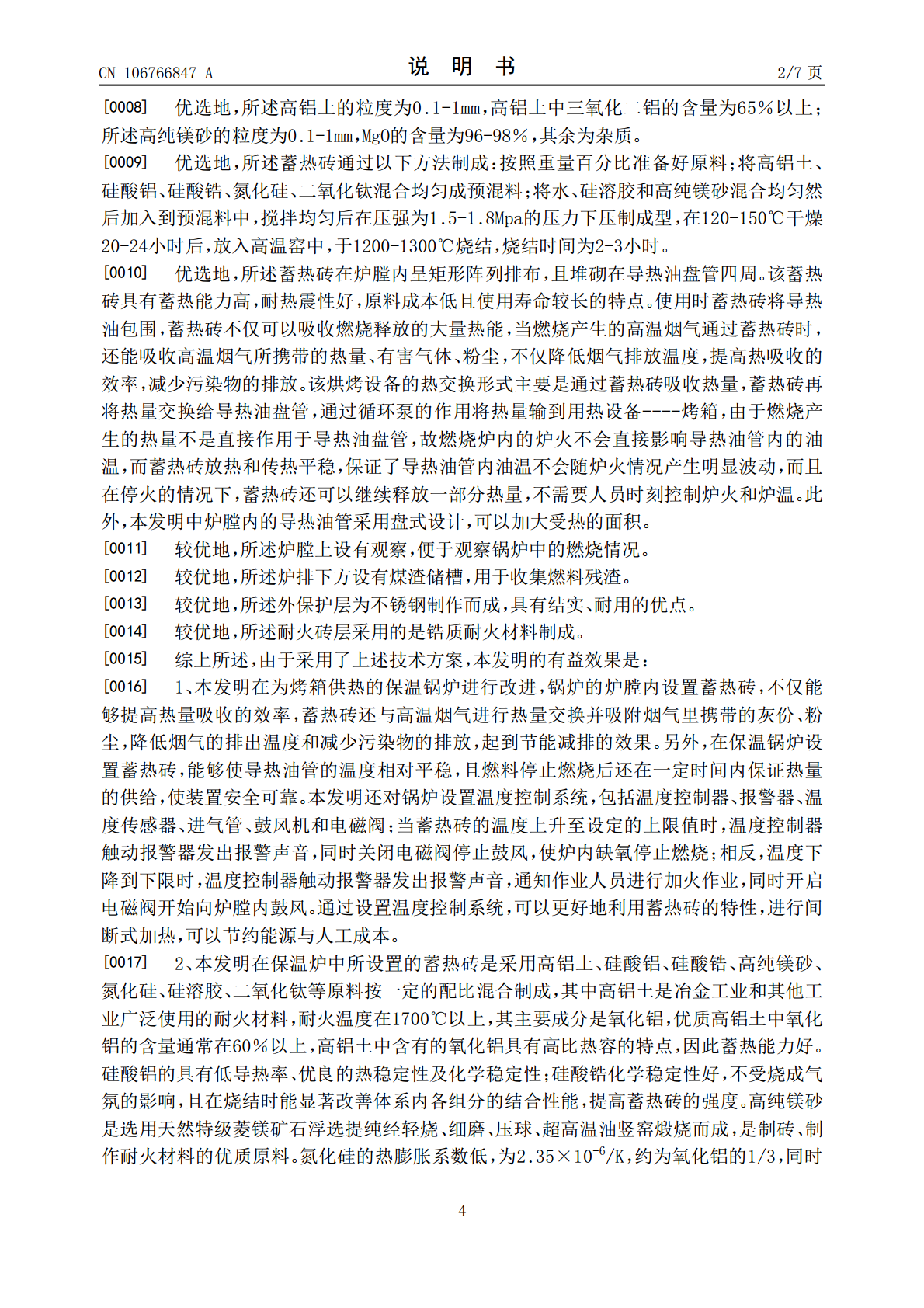

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106766847A(43)申请公布日2017.05.31(21)申请号201611008657.8(22)申请日2016.11.16(71)申请人广西大学地址530004广西壮族自治区南宁市西乡塘区大学路100号(72)发明人张鲁云(74)专利代理机构北京天奇智新知识产权代理有限公司11340代理人但玉梅(51)Int.Cl.F26B23/02(2006.01)F23B60/00(2006.01)F28D20/00(2006.01)F23N1/02(2006.01)F24H7/00(2006.01)权利要求书1页说明书7页附图2页(54)发明名称一种节能型烘烤设备(57)摘要本发明提供一种节能型烘烤设备，属于烘烤设备技术领域。包括保温锅炉，热交换装置及烤箱；保温锅炉包括炉膛，炉膛设有烟囱和炉排，炉膛包括外保护层、保温层和耐火砖层，炉膛内有蓄热砖；保温锅炉还包括用于检测炉膛内温度并对炉火进行控制的温度控制系统；热交换装置包括导热油盘管、散热器、热油输出管、冷油回流管和循环油泵；蓄热砖由以下原料混合制成：高铝土25-30％，硅酸铝20-25％，硅酸锆15-20％，高纯镁砂6-10％，氮化硅8-11％，二氧化钛2-3％，硅溶胶6-10％，水4-6％。该烘烤设备通过使用蓄热效果好、耐热震性能好的蓄热材料，具有结构简单，热效率高，供热平稳均匀，使用耐久，可操控性强等优点。CN106766847ACN106766847A权利要求书1/1页1.一种节能型烘烤设备，包括保温锅炉，热交换装置及烤箱；所述保温锅炉包括炉膛和设于炉膛的顶部且与炉膛内部连通的烟囱；炉膛内的下部设有炉排，其特征在于：所述炉膛由外至内包括外保护层、保温层和耐火砖层，炉膛内还设置有蓄热砖；所述保温锅炉还包括温度控制系统，所述温度控制系统包括设置在所述外保护层上的温度控制器、报警器，设置在炉膛内部用于检测炉膛内温度的温度传感器，从所述炉膛外部水平伸入炉膛内且位于炉排上方的进气管，以及鼓风机和电磁阀；所述进气管位于炉膛内部的管体上开设有出风孔，进气管位于炉膛外部的端口为进风口，进风口连接至所述鼓风机，且进风口和鼓风机之间设置有电磁阀；所述温度传感器、报警器以及电磁阀与所述温度控制器分别控制连接；所述热交换装置包括设在炉膛内的导热油盘管、设在烤箱内的散热器、连接于导热油盘管出口与散热器入口之间的热油输出管、连接于导热油盘管入口与散热器出口之间的冷油回流管以及循环油泵；所述烤箱内正对所述散热器设有风机；其中，所述蓄热砖由以下原料按重量百分比经混合、成型、干燥、烧结而成：高铝土25-30％，硅酸铝20-25％，硅酸锆15-20％，高纯镁砂6-10％，氮化硅8-11％，二氧化钛2-3％，硅溶胶6-10％，水4-6％。2.根据权利要求1所述的一种节能型烘烤设备，其特征在于：所述高铝土的粒度为0.1-1mm，高铝土中三氧化二铝的含量为65％以上；所述高纯镁砂的粒度为0.1-1mm，MgO的含量为96-98％，其余为杂质。3.根据权利要求2所述的一种节能型烘烤设备，其特征在于：所述蓄热砖通过以下方法制成：按照重量百分比准备好原料；将高铝土、硅酸铝、硅酸锆、氮化硅、二氧化钛混合均匀成预混料；将水、硅溶胶和高纯镁砂混合均匀然后加入到预混料中，搅拌均匀后在压强为1.5-1.8Mpa的压力下压制成型，在120-150℃干燥20-24小时后，放入高温窑中，于1200-1300℃烧结，烧结时间为2-3小时。4.根据权利要求3所述的一种节能型烘烤设备，其特征在于：所述蓄热砖在炉膛内呈矩形阵列排布，且堆砌在导热油盘管四周。5.根据权利要求3所述的一种节能型烘烤设备，其特征在于：所述炉膛上设有观察窗。6.根据权利要求3所述的一种节能型烘烤设备，其特征在于：所述炉排下方设有煤渣储槽。7.根据权利要求3所述的一种节能型烘烤设备，其特征在于：所述外保护层为不锈钢制作而成。8.根据权利要求3所述的一种节能型烘烤设备，其特征在于：所述耐火砖层采用的是锆质耐火材料制成。2CN106766847A说明书1/7页一种节能型烘烤设备【技术领域】[0001]本发明涉及烘烤设备技术领域，具体涉及一种节能型烘烤设备。【背景技术】[0002]在烘烤设备领域，市面上现有的烘烤设备种类根据供热源的不同，分为烧柴或烧煤烤箱、电加热烤箱、蒸汽烘干烤箱、太阳能烤箱等，太阳能烤箱、电加热烤箱和蒸汽烘干烤箱虽然更加先进和智能化，使用更便捷，但由于其一次性投入大，运行成本高，所以烧柴烤箱还占据着较大的市场空间。烧柴烧煤烤箱是通过燃料在锅炉中燃烧产生热量，经传热介质将热量传送到烤箱内，达到烤制材料的目的。随着能源紧张和环境问题的日益突出，节能与环保也越来越引起人们的重视。烘
