生物质颗粒锅炉管内除尘装置.pdf

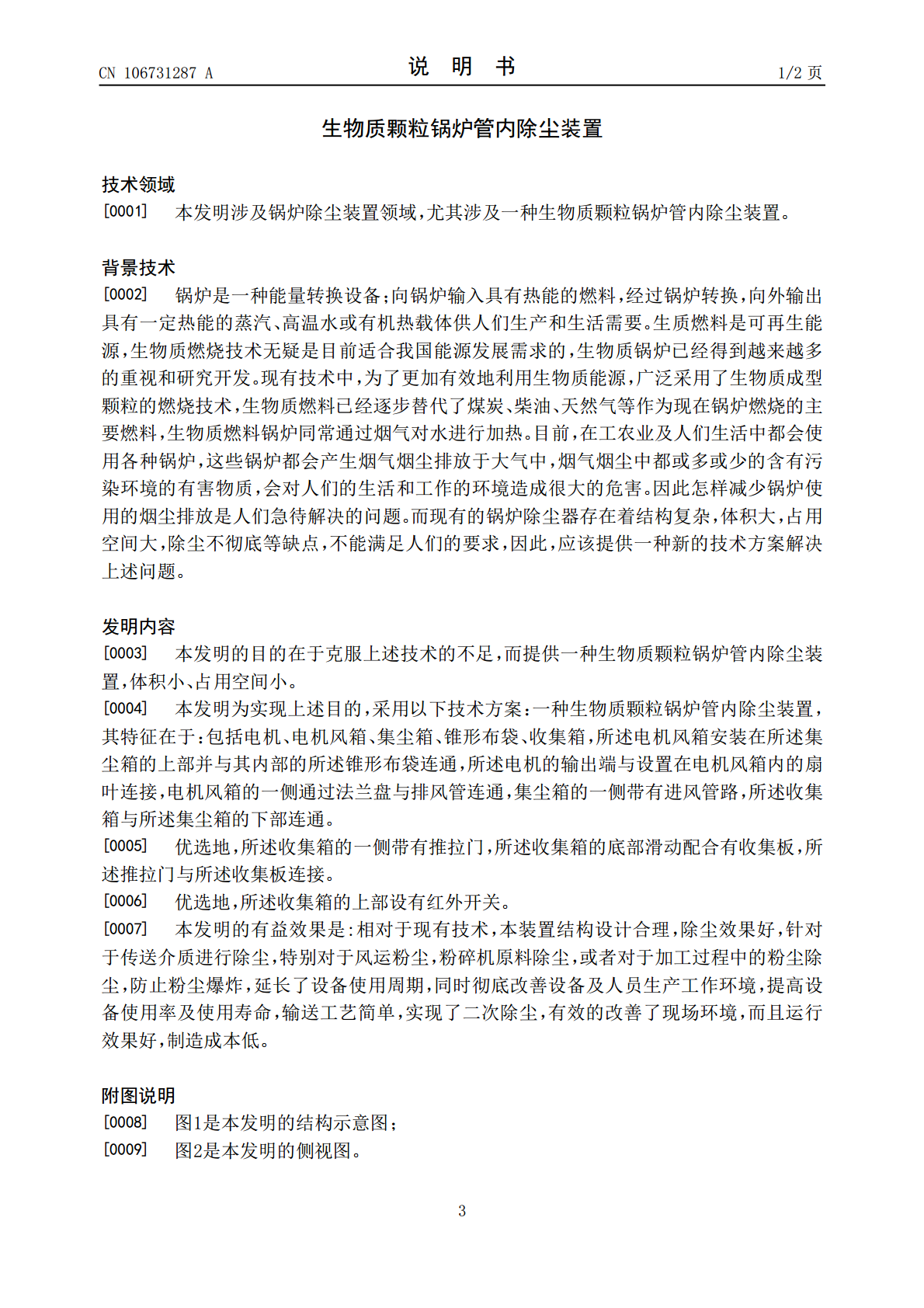

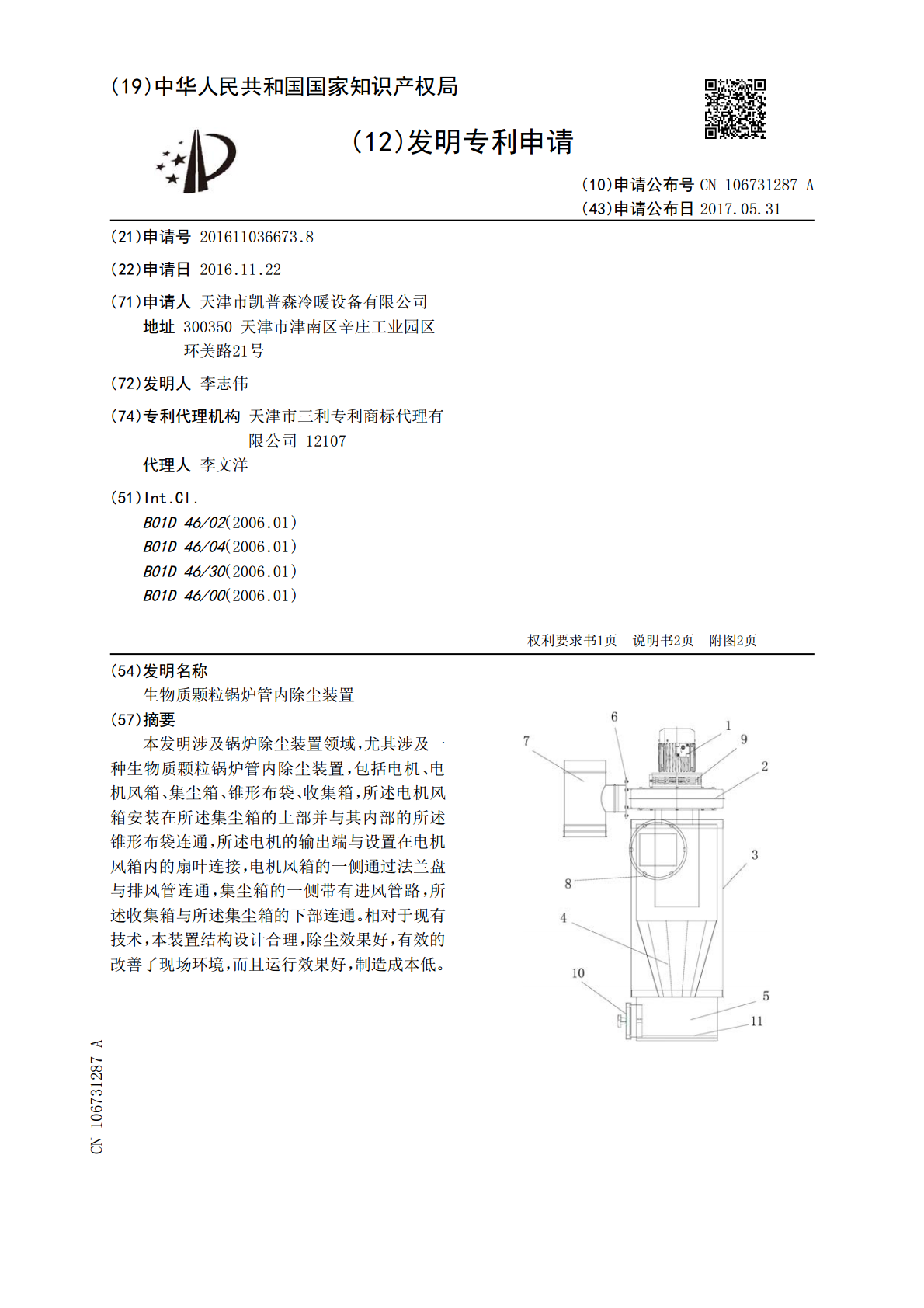

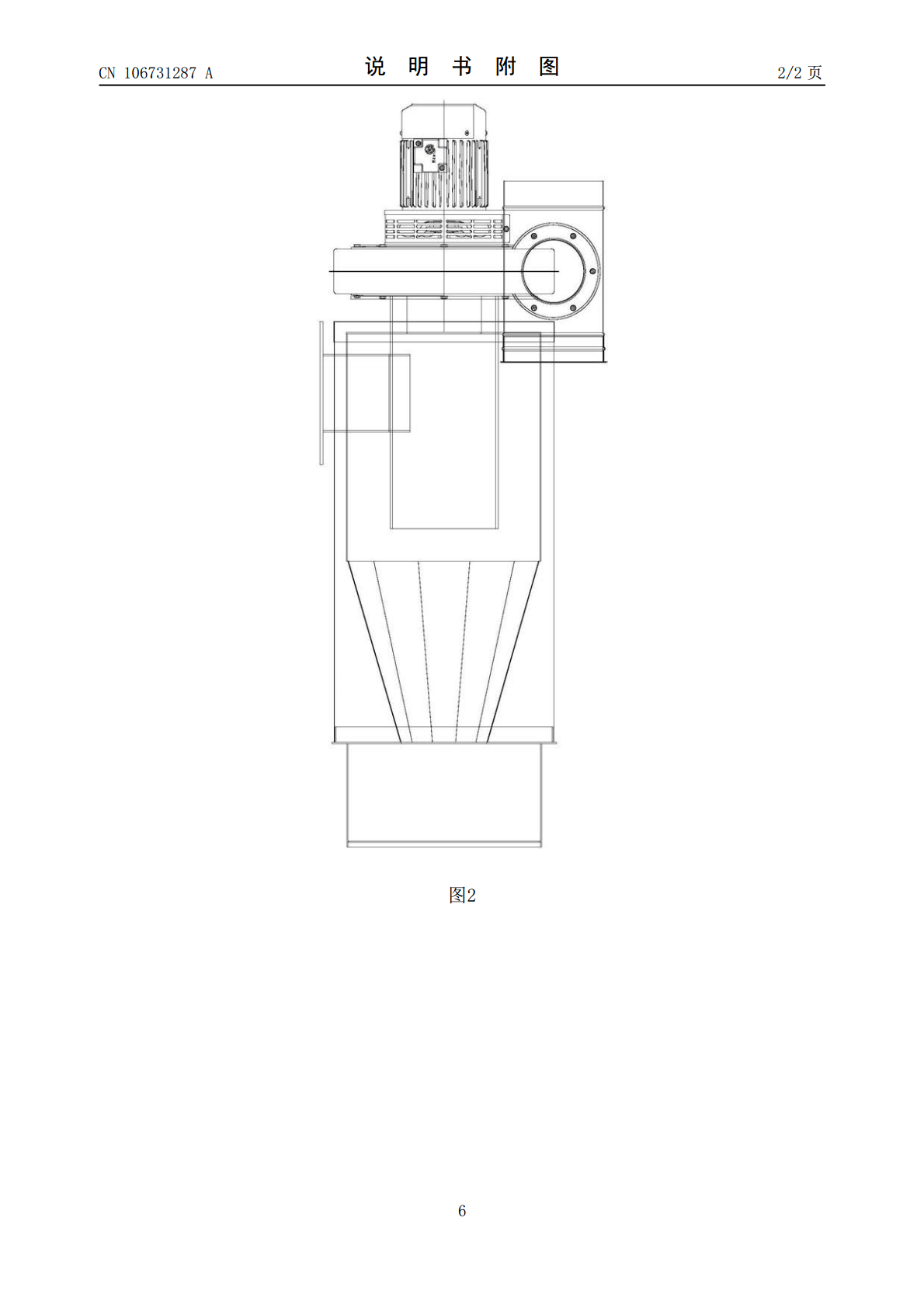

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106731287A(43)申请公布日2017.05.31(21)申请号201611036673.8(22)申请日2016.11.22(71)申请人天津市凯普森冷暖设备有限公司地址300350天津市津南区辛庄工业园区环美路21号(72)发明人李志伟(74)专利代理机构天津市三利专利商标代理有限公司12107代理人李文洋(51)Int.Cl.B01D46/02(2006.01)B01D46/04(2006.01)B01D46/30(2006.01)B01D46/00(2006.01)权利要求书1页说明书2页附图2页(54)发明名称生物质颗粒锅炉管内除尘装置(57)摘要本发明涉及锅炉除尘装置领域，尤其涉及一种生物质颗粒锅炉管内除尘装置，包括电机、电机风箱、集尘箱、锥形布袋、收集箱，所述电机风箱安装在所述集尘箱的上部并与其内部的所述锥形布袋连通，所述电机的输出端与设置在电机风箱内的扇叶连接，电机风箱的一侧通过法兰盘与排风管连通，集尘箱的一侧带有进风管路，所述收集箱与所述集尘箱的下部连通。相对于现有技术，本装置结构设计合理，除尘效果好，有效的改善了现场环境，而且运行效果好，制造成本低。CN106731287ACN106731287A权利要求书1/1页1.一种生物质颗粒锅炉管内除尘装置，其特征在于：包括电机、电机风箱、集尘箱、锥形布袋、收集箱，所述电机风箱安装在所述集尘箱的上部并与其内部的所述锥形布袋连通，所述电机的输出端与设置在电机风箱内的扇叶连接，电机风箱的一侧通过法兰盘与排风管连通，集尘箱的一侧带有进风管路，所述收集箱与所述集尘箱的下部连通。2.根据权利要求1所述的生物质颗粒锅炉管内除尘装置，其特征在于：所述收集箱的一侧带有推拉门，所述收集箱的底部滑动配合有收集板，所述推拉门与所述收集板连接。3.根据权利要求1所述的生物质颗粒锅炉管内除尘装置，其特征在于：所述收集箱的上部设有红外开关。2CN106731287A说明书1/2页生物质颗粒锅炉管内除尘装置技术领域[0001]本发明涉及锅炉除尘装置领域，尤其涉及一种生物质颗粒锅炉管内除尘装置。背景技术[0002]锅炉是一种能量转换设备；向锅炉输入具有热能的燃料，经过锅炉转换，向外输出具有一定热能的蒸汽、高温水或有机热载体供人们生产和生活需要。生质燃料是可再生能源，生物质燃烧技术无疑是目前适合我国能源发展需求的，生物质锅炉已经得到越来越多的重视和研究开发。现有技术中，为了更加有效地利用生物质能源，广泛采用了生物质成型颗粒的燃烧技术，生物质燃料已经逐步替代了煤炭、柴油、天然气等作为现在锅炉燃烧的主要燃料，生物质燃料锅炉同常通过烟气对水进行加热。目前，在工农业及人们生活中都会使用各种锅炉，这些锅炉都会产生烟气烟尘排放于大气中，烟气烟尘中都或多或少的含有污染环境的有害物质，会对人们的生活和工作的环境造成很大的危害。因此怎样减少锅炉使用的烟尘排放是人们急待解决的问题。而现有的锅炉除尘器存在着结构复杂，体积大，占用空间大，除尘不彻底等缺点，不能满足人们的要求，因此，应该提供一种新的技术方案解决上述问题。发明内容[0003]本发明的目的在于克服上述技术的不足，而提供一种生物质颗粒锅炉管内除尘装置，体积小、占用空间小。[0004]本发明为实现上述目的，采用以下技术方案：一种生物质颗粒锅炉管内除尘装置，其特征在于：包括电机、电机风箱、集尘箱、锥形布袋、收集箱，所述电机风箱安装在所述集尘箱的上部并与其内部的所述锥形布袋连通，所述电机的输出端与设置在电机风箱内的扇叶连接，电机风箱的一侧通过法兰盘与排风管连通，集尘箱的一侧带有进风管路，所述收集箱与所述集尘箱的下部连通。[0005]优选地，所述收集箱的一侧带有推拉门，所述收集箱的底部滑动配合有收集板，所述推拉门与所述收集板连接。[0006]优选地，所述收集箱的上部设有红外开关。[0007]本发明的有益效果是:相对于现有技术，本装置结构设计合理，除尘效果好，针对于传送介质进行除尘，特别对于风运粉尘，粉碎机原料除尘，或者对于加工过程中的粉尘除尘，防止粉尘爆炸，延长了设备使用周期，同时彻底改善设备及人员生产工作环境，提高设备使用率及使用寿命，输送工艺简单，实现了二次除尘，有效的改善了现场环境，而且运行效果好，制造成本低。附图说明[0008]图1是本发明的结构示意图；[0009]图2是本发明的侧视图。3CN106731287A说明书2/2页具体实施方式[0010]下面结合附图及较佳实施例详细说明本发明的具体实施方式。如图1和图2所示，一种生物质颗粒锅炉管内除尘装置，包括电机1、电机风箱2、集尘箱3、锥形布袋4、收集箱5，所述电机风箱安装在所述集尘箱的上部并与其内部的所述锥形布袋连通，本装置采用
