一种降低2A50合金挤压棒材粗晶环深度的方法.pdf

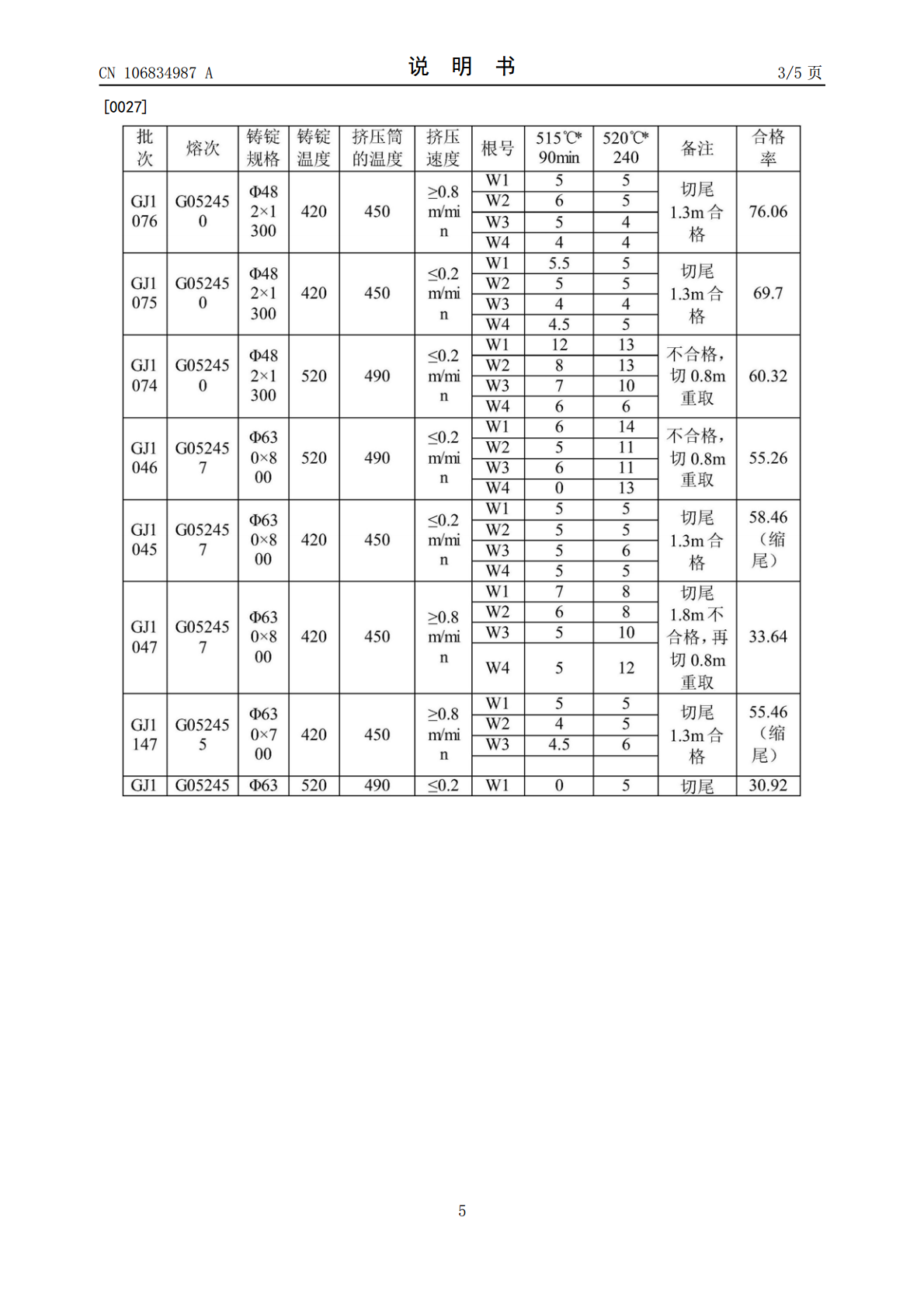

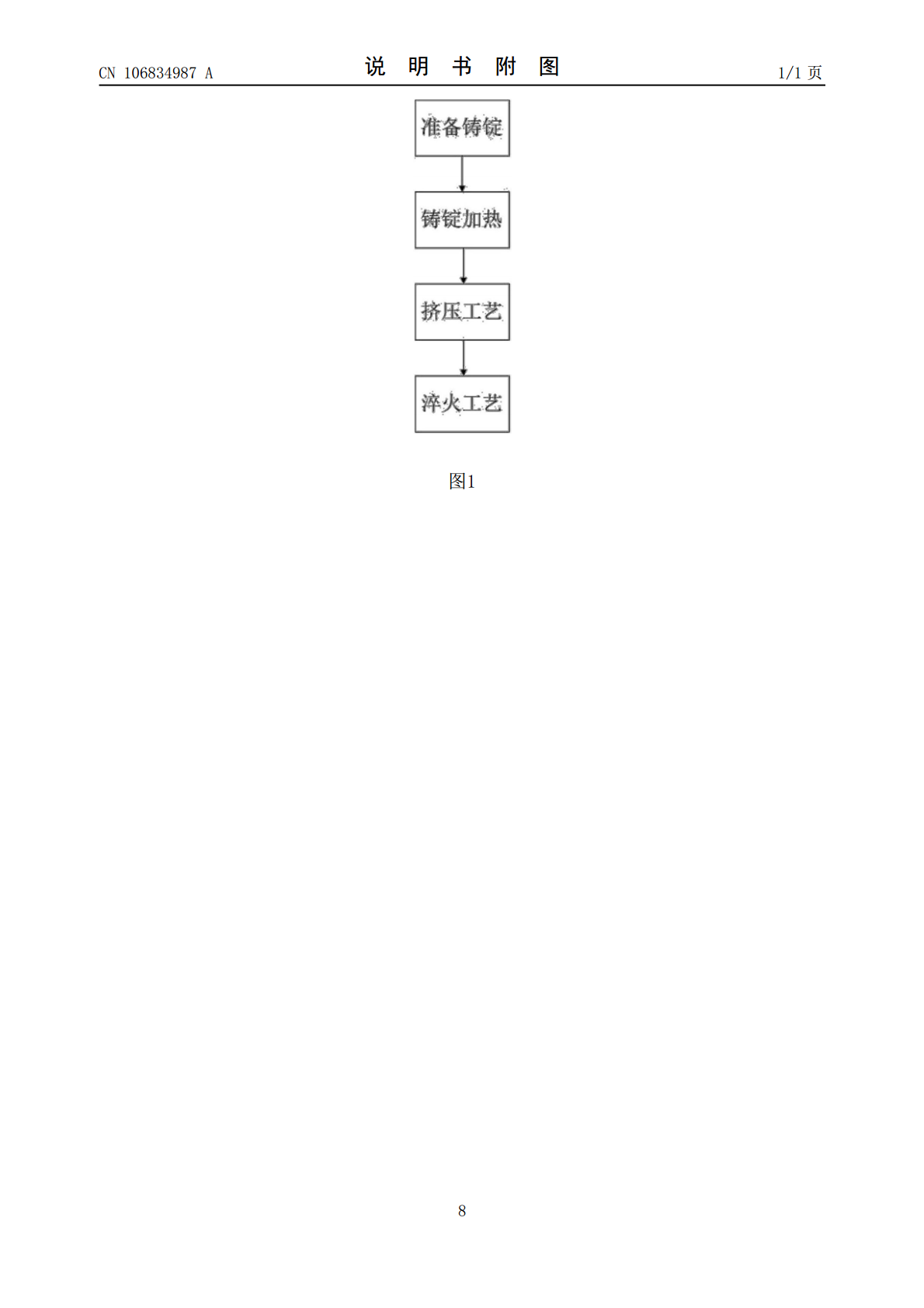

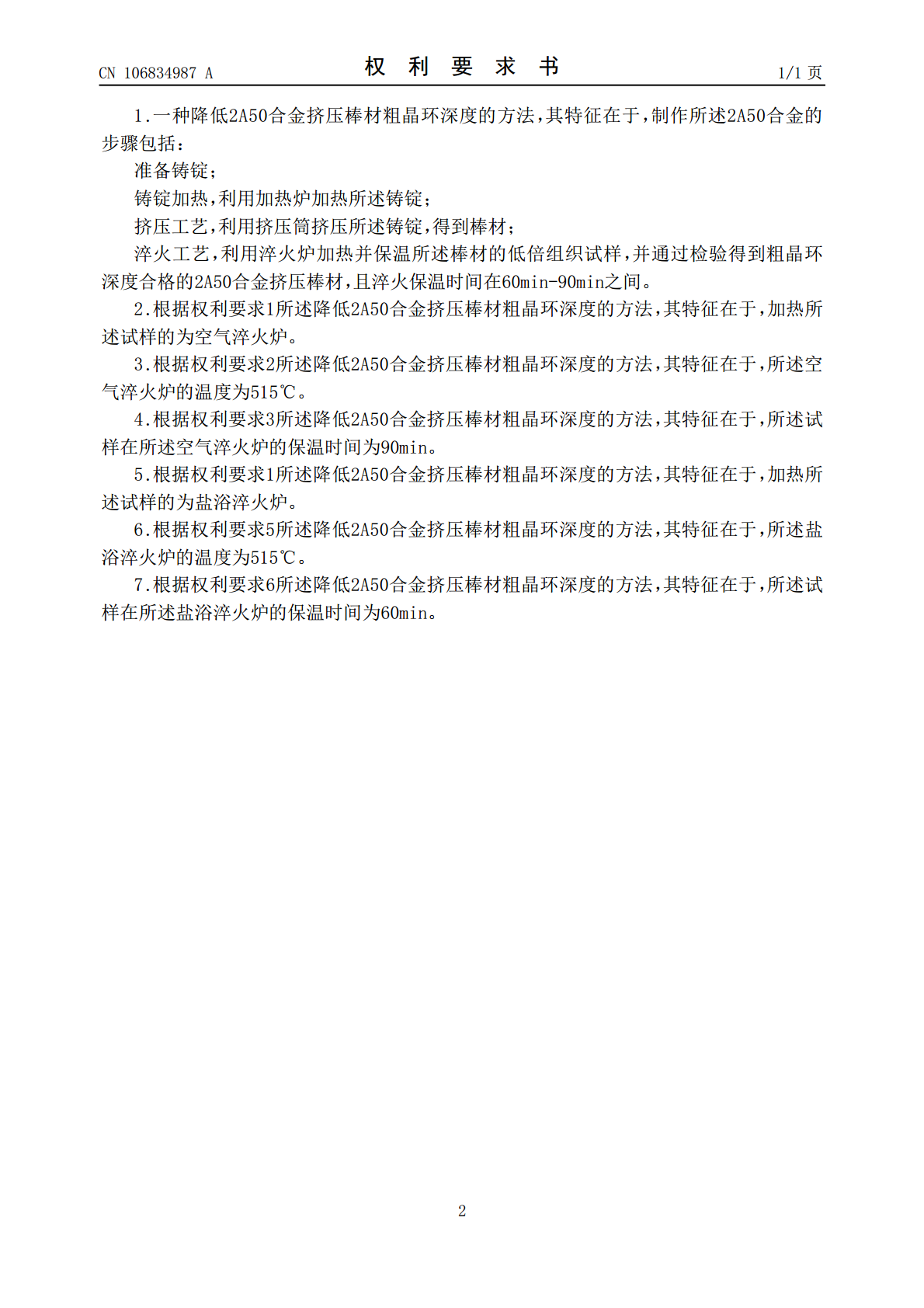

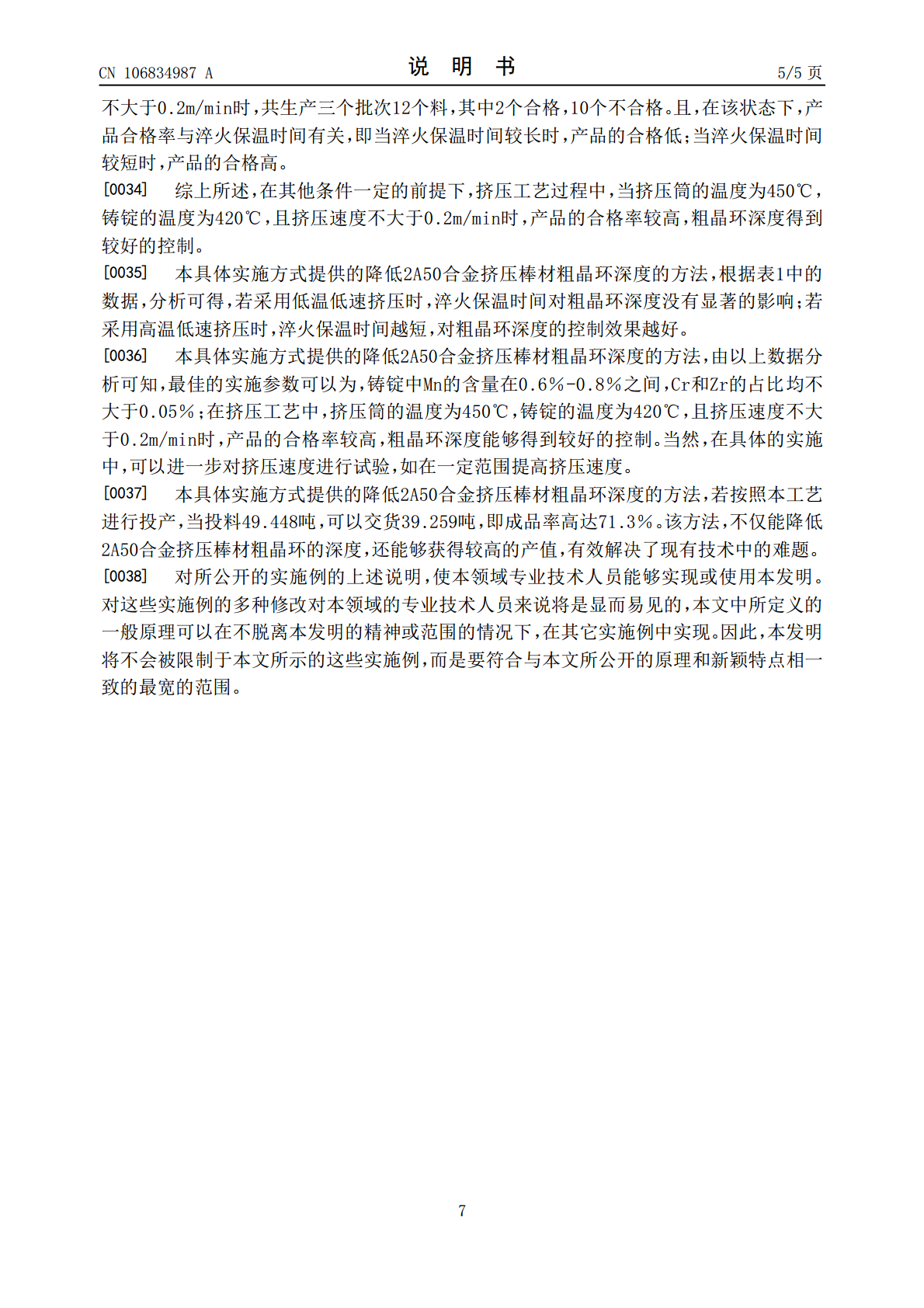

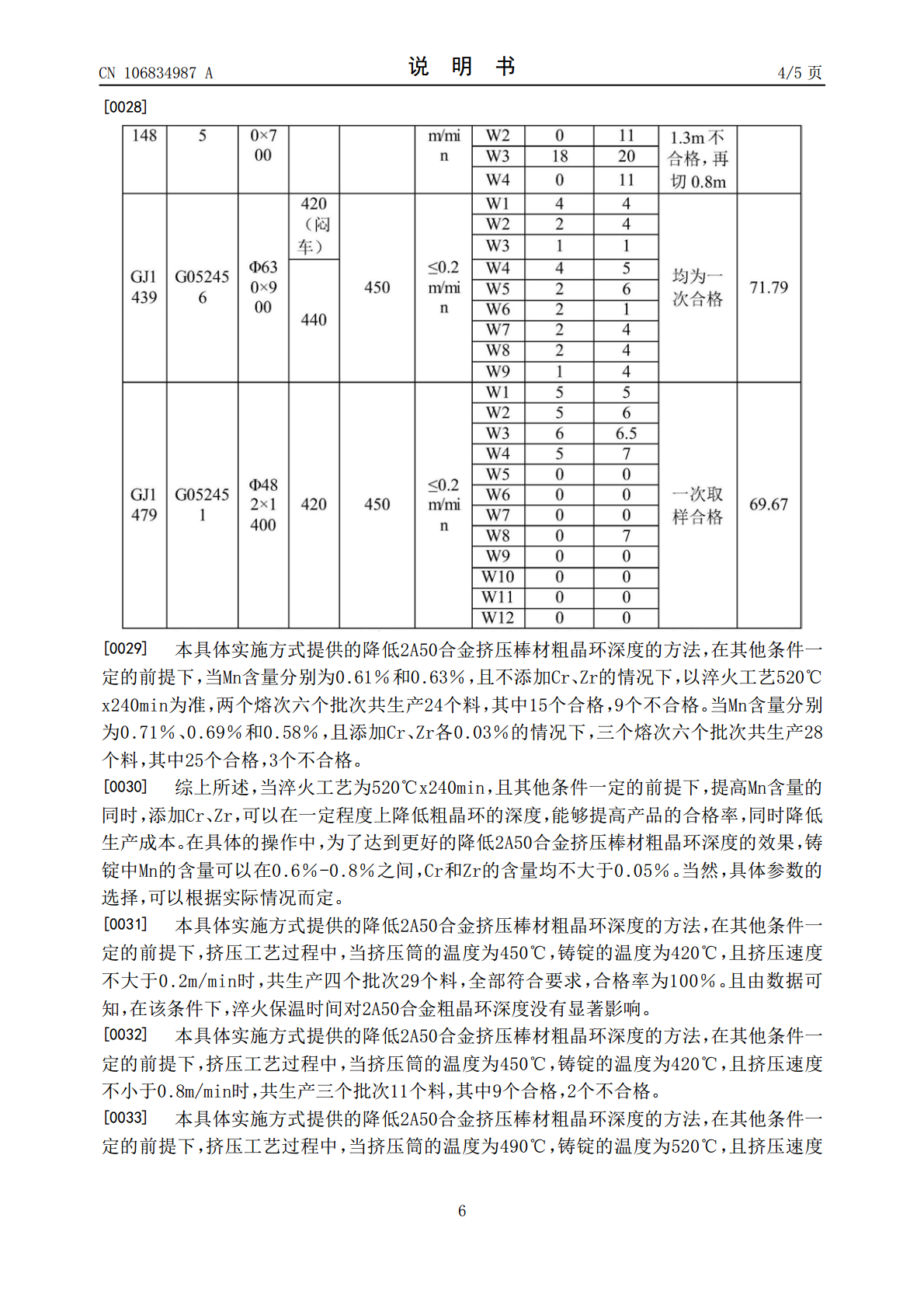

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106834987A(43)申请公布日2017.06.13(21)申请号201611250191.2(22)申请日2016.12.29(71)申请人西南铝业（集团）有限责任公司地址401326重庆市九龙坡区西彭镇西南铝业（集团）有限责任公司(72)发明人王小刚牟颖(74)专利代理机构北京集佳知识产权代理有限公司11227代理人李海建(51)Int.Cl.C22F1/057(2006.01)权利要求书1页说明书5页附图1页(54)发明名称一种降低2A50合金挤压棒材粗晶环深度的方法(57)摘要本发明公开了一种降低2A50合金挤压棒材粗晶环深度的方法，制作该合金的步骤包括：准备铸锭，铸锭加热，挤压工艺，淬火工艺；且所述铸锭的淬火保温时间在60min-90min之间。具体的试验中，在相应的淬火炉中，铸锭的淬火保温时间在60min-90min之间，能够降低2A50合金的粗晶环深度，提高产品的合格率，降低了经济损失。因此，本发明提供的降低2A50合金挤压棒材粗晶环深度的方法，能够降低粗晶环深度，提高产品的合格率，解决了现阶段该领域的难题。CN106834987ACN106834987A权利要求书1/1页1.一种降低2A50合金挤压棒材粗晶环深度的方法，其特征在于，制作所述2A50合金的步骤包括：准备铸锭；铸锭加热，利用加热炉加热所述铸锭；挤压工艺，利用挤压筒挤压所述铸锭，得到棒材；淬火工艺，利用淬火炉加热并保温所述棒材的低倍组织试样，并通过检验得到粗晶环深度合格的2A50合金挤压棒材，且淬火保温时间在60min-90min之间。2.根据权利要求1所述降低2A50合金挤压棒材粗晶环深度的方法，其特征在于，加热所述试样的为空气淬火炉。3.根据权利要求2所述降低2A50合金挤压棒材粗晶环深度的方法，其特征在于，所述空气淬火炉的温度为515℃。4.根据权利要求3所述降低2A50合金挤压棒材粗晶环深度的方法，其特征在于，所述试样在所述空气淬火炉的保温时间为90min。5.根据权利要求1所述降低2A50合金挤压棒材粗晶环深度的方法，其特征在于，加热所述试样的为盐浴淬火炉。6.根据权利要求5所述降低2A50合金挤压棒材粗晶环深度的方法，其特征在于，所述盐浴淬火炉的温度为515℃。7.根据权利要求6所述降低2A50合金挤压棒材粗晶环深度的方法，其特征在于，所述试样在所述盐浴淬火炉的保温时间为60min。2CN106834987A说明书1/5页一种降低2A50合金挤压棒材粗晶环深度的方法技术领域[0001]本发明涉及铝合金挤压加工领域，更具体地说，设计一种降低2A50合金挤压棒材粗晶环深度的方法。背景技术[0002]在铝合金挤压加工领域，粗晶环深度直接降低产品的物理和化学性能，使产品的合格率下降，甚至造成巨大的经济损失。[0003]就2A50合金而言，因其热态下具备很强的可塑性、易于锻造冲压等特点，其挤压棒材常用作航空航天领域的锻造坯料。为了使2A50合金挤压棒材进一步满足航空航天领域的要求，需通过降低棒材的粗晶环深度，来提高其使用性能。[0004]就研究现状而言，影响粗晶环深度的因素有很多，如合金的组份，挤压参数，淬火保温参数等。现阶段，如何降低2A50合金挤压棒材的粗晶环深度，提高产品的合格率，成为该领域研究的重点。[0005]因此，如何降低粗晶环深度，提高产品的合格率，是现阶段该领域亟待解决的难题。发明内容[0006]有鉴于此，本发明的目的在于提供一种降低2A50合金挤压棒材粗晶环深度的方法，该方法能够降低粗晶环深度，提高产品的合格率，解决了现阶段该领域的难题。[0007]一种降低2A50合金挤压棒材粗晶环深度的方法，制作所述2A50合金的步骤包括：[0008]准备铸锭；[0009]铸锭加热，利用加热炉加热所述铸锭；[0010]挤压工艺，利用挤压筒挤压所述铸锭，得到棒材；[0011]淬火工艺，利用淬火炉加热并保温所述棒材的低倍组织试样，并通过检验得到粗晶环深度合格的2A50合金挤压棒材，且淬火保温时间在60min-90min之间。[0012]优选的，所述降低2A50合金挤压棒材粗晶环深度的方法，加热所述试样的为空气淬火炉。[0013]优选的，所述降低2A50合金挤压棒材粗晶环深度的方法，所述空气淬火炉的温度为515℃。[0014]优选的，所述降低2A50合金挤压棒材粗晶环深度的方法，所述试样在所述空气淬火炉的保温时间为90min。[0015]优选的，所述降低2A50合金挤压棒材粗晶环深度的方法，加热所述试样的为盐浴淬火炉。[0016]优选的，所述降低2A50合金挤压棒材粗晶环深度的方法，所述盐浴淬火炉的温度为515℃。[0017]优选的，所述降低2A50合金挤压棒材粗晶环
