利用锅炉余热与汽轮机的回热组合系统及组合方法.pdf

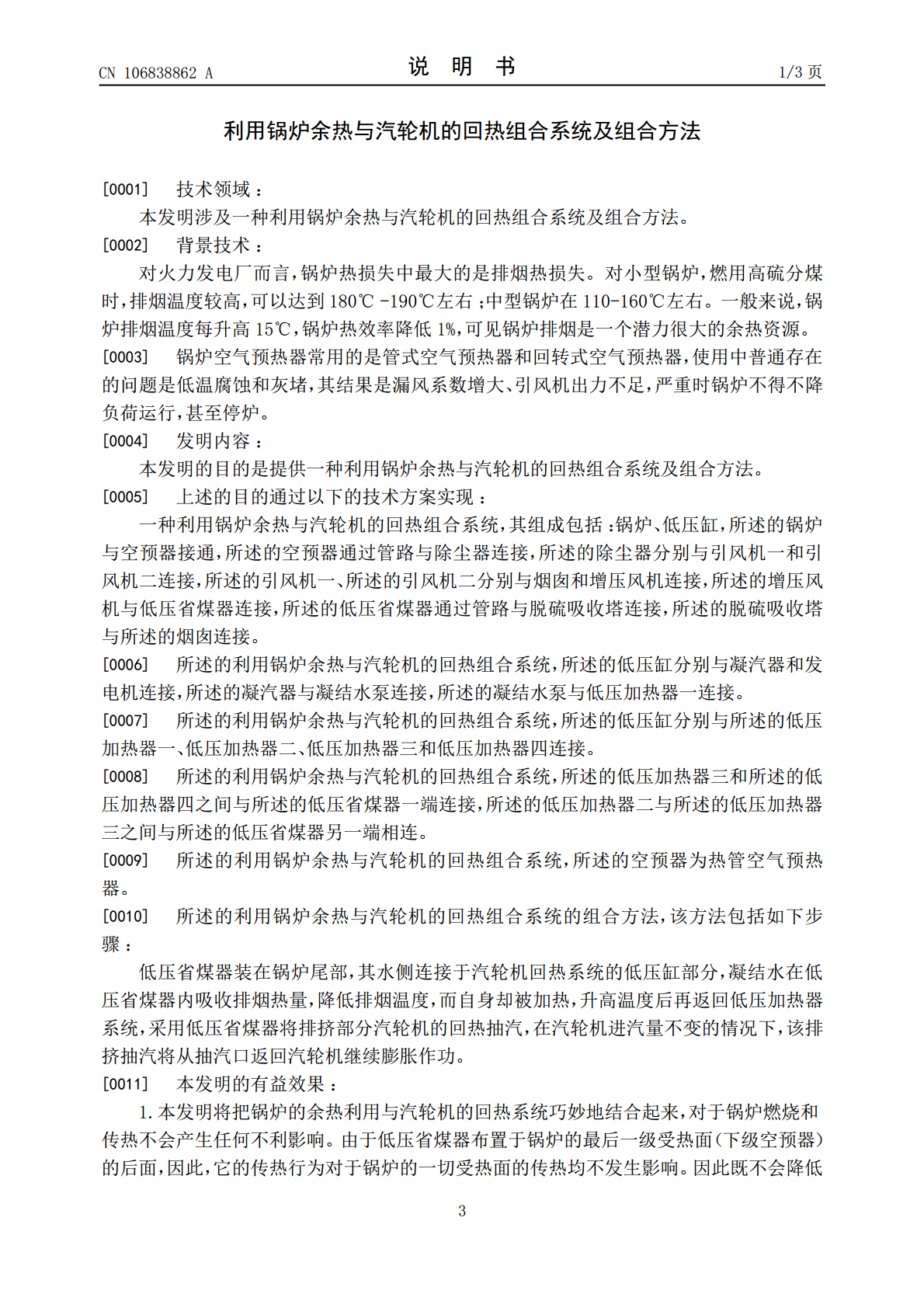

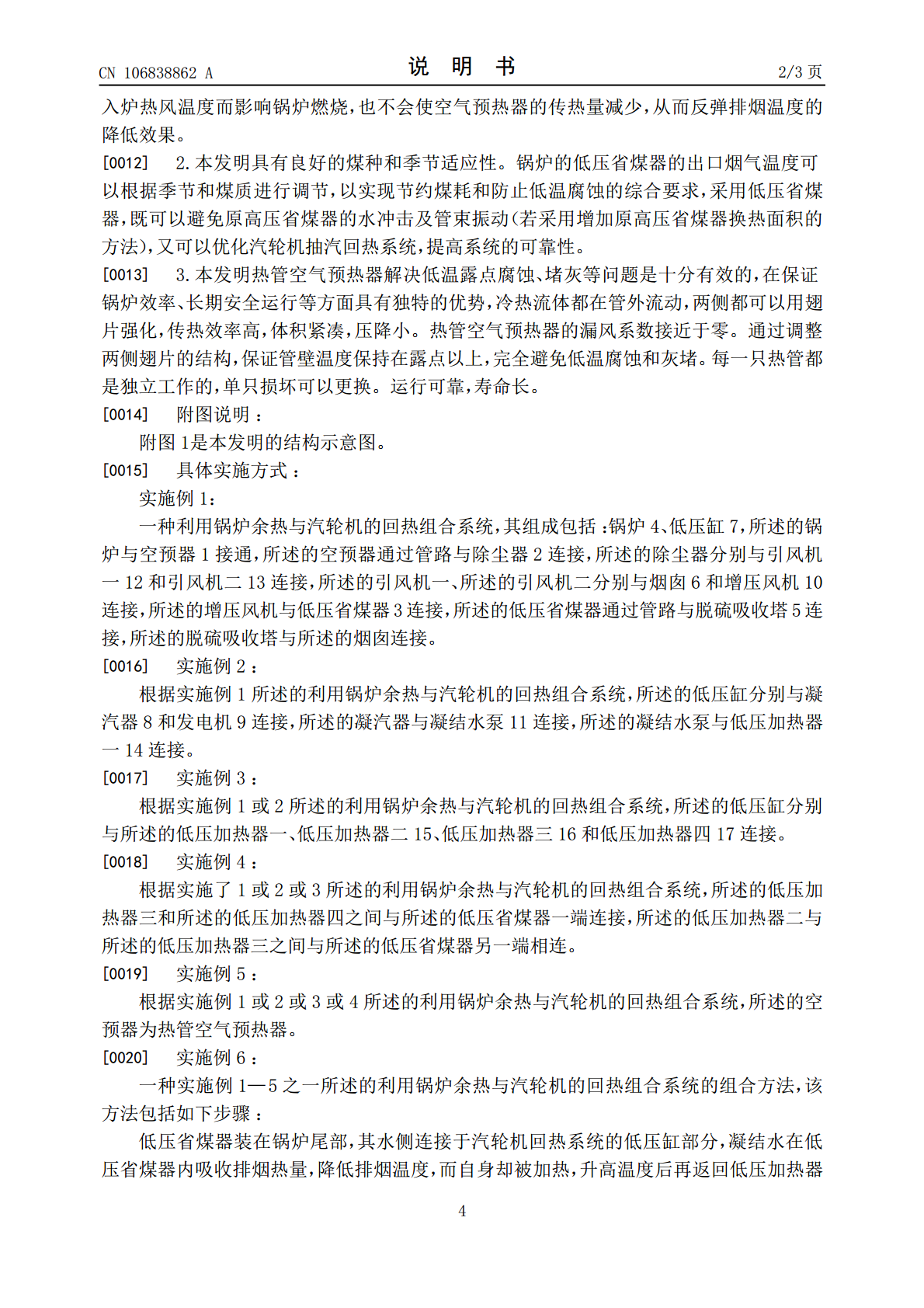

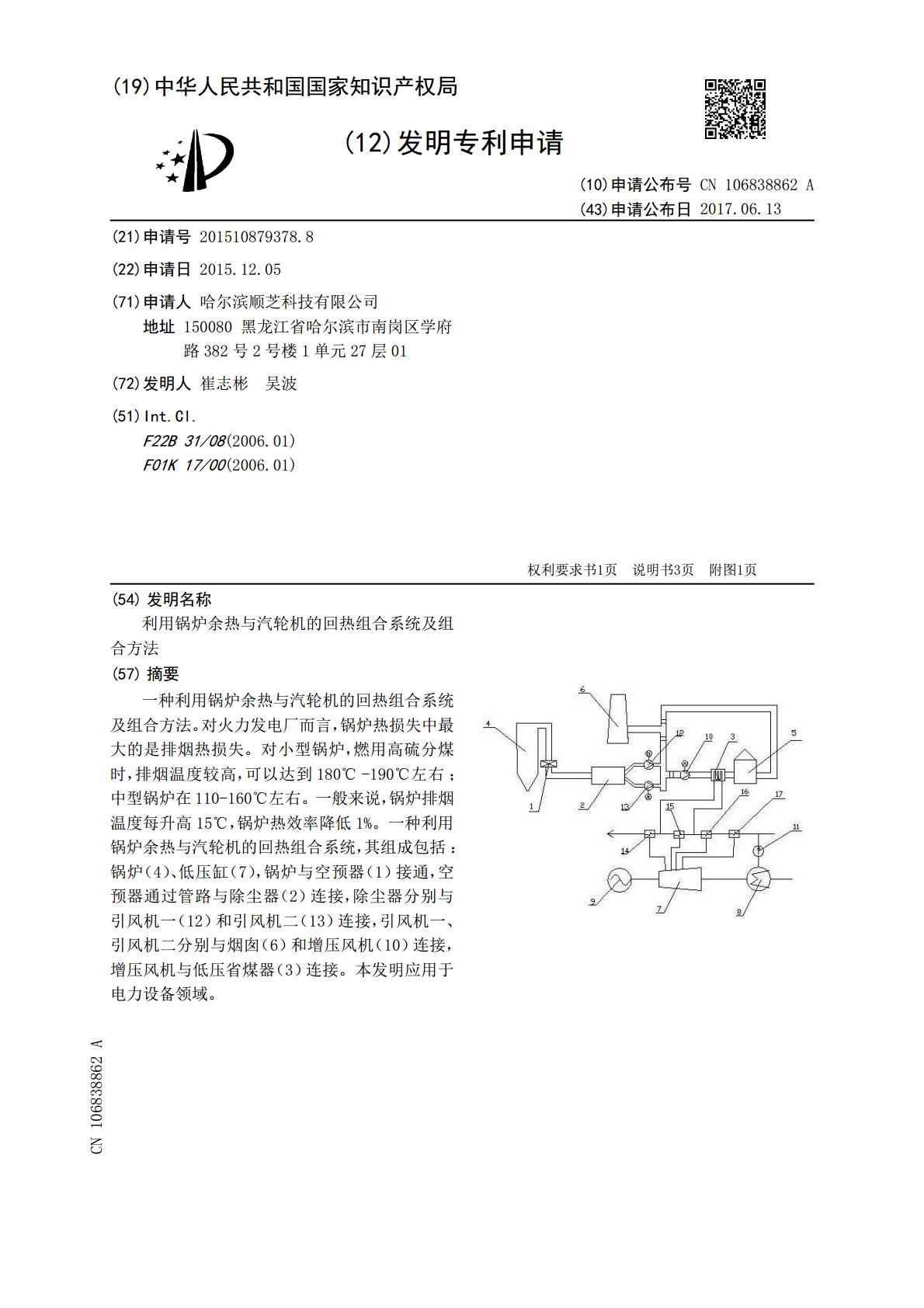

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106838862A(43)申请公布日2017.06.13(21)申请号201510879378.8(22)申请日2015.12.05(71)申请人哈尔滨顺芝科技有限公司地址150080黑龙江省哈尔滨市南岗区学府路382号2号楼1单元27层01(72)发明人崔志彬吴波(51)Int.Cl.F22B31/08(2006.01)F01K17/00(2006.01)权利要求书1页说明书3页附图1页(54)发明名称利用锅炉余热与汽轮机的回热组合系统及组合方法(57)摘要一种利用锅炉余热与汽轮机的回热组合系统及组合方法。对火力发电厂而言，锅炉热损失中最大的是排烟热损失。对小型锅炉，燃用高硫分煤时，排烟温度较高，可以达到180℃-190℃左右；中型锅炉在110-160℃左右。一般来说，锅炉排烟温度每升高15℃，锅炉热效率降低1%。一种利用锅炉余热与汽轮机的回热组合系统，其组成包括：锅炉（4）、低压缸（7），锅炉与空预器（1）接通，空预器通过管路与除尘器（2）连接，除尘器分别与引风机一（12）和引风机二（13）连接，引风机一、引风机二分别与烟囱（6）和增压风机（10）连接，增压风机与低压省煤器（3）连接。本发明应用于电力设备领域。CN106838862ACN106838862A权利要求书1/1页1.一种利用锅炉余热与汽轮机的回热组合系统，其组成包括：锅炉、低压缸，其特征是：所述的锅炉与空预器接通，所述的空预器通过管路与除尘器连接，所述的除尘器分别与引风机一和引风机二连接，所述的引风机一、所述的引风机二分别与烟囱和增压风机连接，所述的增压风机与低压省煤器连接，所述的低压省煤器通过管路与脱硫吸收塔连接，所述的脱硫吸收塔与所述的烟囱连接。2.根据权利要求1所述的利用锅炉余热与汽轮机的回热组合系统，其特征是：所述的低压缸分别与凝汽器和发电机连接，所述的凝汽器与凝结水泵连接，所述的凝结水泵与低压加热器一连接。3.根据权利要求1或2所述的利用锅炉余热与汽轮机的回热组合系统，其特征是：所述的低压缸分别与所述的低压加热器一、低压加热器二、低压加热器三和低压加热器四连接。4.根据权利要求1或2或3所述的利用锅炉余热与汽轮机的回热组合系统，其特征是：所述的低压加热器三和所述的低压加热器四之间与所述的低压省煤器一端连接，所述的低压加热器二与所述的低压加热器三之间与所述的低压省煤器另一端相连。5.根据权利要求1或2或3或4所述的利用锅炉余热与汽轮机的回热组合系统，其特征是：所述的空预器为热管空气预热器。6.一种权利要求1—5之一所述的利用锅炉余热与汽轮机的回热组合系统的组合方法，其特征是：该方法包括如下步骤：低压省煤器装在锅炉尾部，其水侧连接于汽轮机回热系统的低压缸部分，凝结水在低压省煤器内吸收排烟热量，降低排烟温度，而自身却被加热，升高温度后再返回低压加热器系统，采用低压省煤器将排挤部分汽轮机的回热抽汽，在汽轮机进汽量不变的情况下，该排挤抽汽将从抽汽口返回汽轮机继续膨胀作功。2CN106838862A说明书1/3页利用锅炉余热与汽轮机的回热组合系统及组合方法[0001]技术领域：本发明涉及一种利用锅炉余热与汽轮机的回热组合系统及组合方法。[0002]背景技术：对火力发电厂而言，锅炉热损失中最大的是排烟热损失。对小型锅炉，燃用高硫分煤时，排烟温度较高，可以达到180℃-190℃左右；中型锅炉在110-160℃左右。一般来说，锅炉排烟温度每升高15℃，锅炉热效率降低1%，可见锅炉排烟是一个潜力很大的余热资源。[0003]锅炉空气预热器常用的是管式空气预热器和回转式空气预热器，使用中普通存在的问题是低温腐蚀和灰堵，其结果是漏风系数增大、引风机出力不足，严重时锅炉不得不降负荷运行，甚至停炉。[0004]发明内容：本发明的目的是提供一种利用锅炉余热与汽轮机的回热组合系统及组合方法。[0005]上述的目的通过以下的技术方案实现：一种利用锅炉余热与汽轮机的回热组合系统，其组成包括：锅炉、低压缸，所述的锅炉与空预器接通，所述的空预器通过管路与除尘器连接，所述的除尘器分别与引风机一和引风机二连接，所述的引风机一、所述的引风机二分别与烟囱和增压风机连接，所述的增压风机与低压省煤器连接，所述的低压省煤器通过管路与脱硫吸收塔连接，所述的脱硫吸收塔与所述的烟囱连接。[0006]所述的利用锅炉余热与汽轮机的回热组合系统，所述的低压缸分别与凝汽器和发电机连接，所述的凝汽器与凝结水泵连接，所述的凝结水泵与低压加热器一连接。[0007]所述的利用锅炉余热与汽轮机的回热组合系统，所述的低压缸分别与所述的低压加热器一、低压加热器二、低压加热器三和低压加热器四连接。[0008]所述的利用锅炉余热与汽轮机的回热组合系统，所述的
