一种快速切换电加热天平.pdf

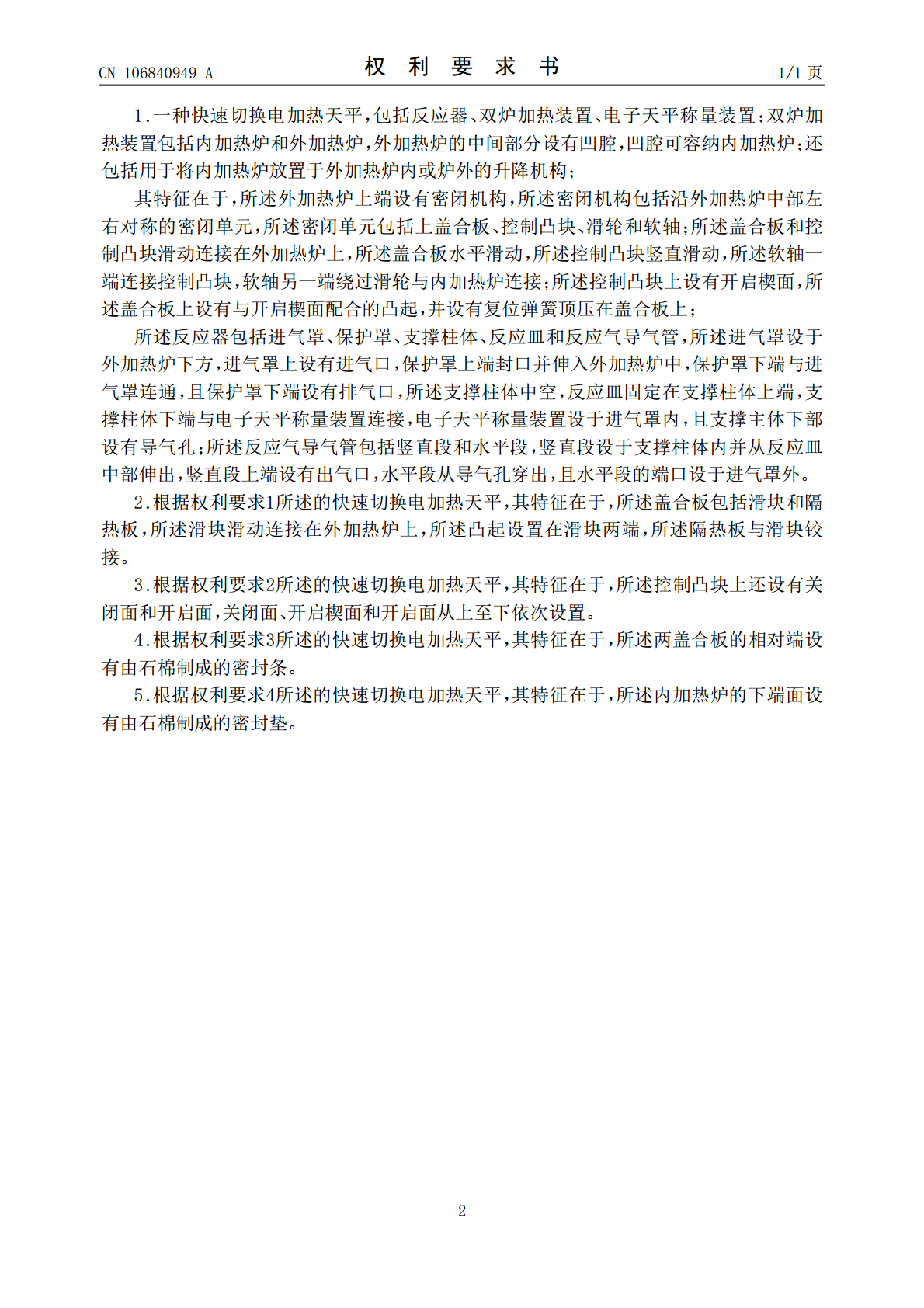

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106840949A(43)申请公布日2017.06.13(21)申请号201611220763.2(22)申请日2016.12.26(71)申请人重庆山楂树科技有限公司地址401329重庆市九龙坡区巴福镇西和村九社（福兴路45号）(72)发明人黄昭和(74)专利代理机构重庆强大凯创专利代理事务所(普通合伙)50217代理人文怡然(51)Int.Cl.G01N5/04(2006.01)F27B17/02(2006.01)权利要求书1页说明书4页附图1页(54)发明名称一种快速切换电加热天平(57)摘要本发明公开了一种快速切换电加热天平，涉及电加热实验设备技术领域；快速切换电加热天平包括反应器、双炉加热装置、电子天平称量装置；双炉加热装置包括内加热炉和外加热炉，外加热炉的中间部分设有凹腔，凹腔可容纳内加热炉；还包括用于将内加热炉放置于外加热炉内或炉外的升降机构；还包括密封机构，密封机构可根据内加热炉的位置，自动开启或关闭外加热炉；反应器包括进气罩、保护罩、支撑柱体、反应皿和反应气导气管，反应皿固定在支撑柱体上端，支撑柱体下端与电子天平称量装置连接，通过该反应器向反应器内通入反应气时，可以防止气流冲击反应皿，影响称重结果。CN106840949ACN106840949A权利要求书1/1页1.一种快速切换电加热天平，包括反应器、双炉加热装置、电子天平称量装置；双炉加热装置包括内加热炉和外加热炉，外加热炉的中间部分设有凹腔，凹腔可容纳内加热炉；还包括用于将内加热炉放置于外加热炉内或炉外的升降机构；其特征在于，所述外加热炉上端设有密闭机构，所述密闭机构包括沿外加热炉中部左右对称的密闭单元，所述密闭单元包括上盖合板、控制凸块、滑轮和软轴；所述盖合板和控制凸块滑动连接在外加热炉上，所述盖合板水平滑动，所述控制凸块竖直滑动，所述软轴一端连接控制凸块，软轴另一端绕过滑轮与内加热炉连接；所述控制凸块上设有开启楔面，所述盖合板上设有与开启楔面配合的凸起，并设有复位弹簧顶压在盖合板上；所述反应器包括进气罩、保护罩、支撑柱体、反应皿和反应气导气管，所述进气罩设于外加热炉下方，进气罩上设有进气口，保护罩上端封口并伸入外加热炉中，保护罩下端与进气罩连通，且保护罩下端设有排气口，所述支撑柱体中空，反应皿固定在支撑柱体上端，支撑柱体下端与电子天平称量装置连接，电子天平称量装置设于进气罩内，且支撑主体下部设有导气孔；所述反应气导气管包括竖直段和水平段，竖直段设于支撑柱体内并从反应皿中部伸出，竖直段上端设有出气口，水平段从导气孔穿出，且水平段的端口设于进气罩外。2.根据权利要求1所述的快速切换电加热天平，其特征在于，所述盖合板包括滑块和隔热板，所述滑块滑动连接在外加热炉上，所述凸起设置在滑块两端，所述隔热板与滑块铰接。3.根据权利要求2所述的快速切换电加热天平，其特征在于，所述控制凸块上还设有关闭面和开启面，关闭面、开启楔面和开启面从上至下依次设置。4.根据权利要求3所述的快速切换电加热天平，其特征在于，所述两盖合板的相对端设有由石棉制成的密封条。5.根据权利要求4所述的快速切换电加热天平，其特征在于，所述内加热炉的下端面设有由石棉制成的密封垫。2CN106840949A说明书1/4页一种快速切换电加热天平技术领域[0001]本发明涉及电加热实验设备技术领域，具体涉及一种快速切换电加热天平。背景技术[0002]热天平是一种测量试样在程序控温条件下其质量随温度变化的仪器装置。传统热天平结构复杂，加工困难，价格昂贵，通常采用常规反应气氛和慢速程序升温（0～25℃/分钟）条件下的微量试样（低于20mg）进行分析。[0003]许多循环反应过程需要在不同的温度下反复切换，比如化学链燃烧中金属氧化物循环经历氧化和还原过程、CO2捕集时钙基氧化物循环煅烧和碳酸化过程，每次循环中两个反应过程温度不同，且循环次数需达几十甚至几百次，而常规热天平升温和降温速度慢，无法满足此类实验需求。[0004]申请号为201310343000.7的中国专利公开了一种快速变温双炉体热天平；该快速变温双炉体热天平包括反应器、双炉加热装置、电子天平称量装置和温度传感器；反应器由内、外两管嵌套而成，外管底端侧壁开有反应气进气口，内管顶端表面和下部侧壁分别开有进气口和排气口，样品置于内管内，气流从外管进气口进入，在顶部折流，从内管顶部进气口进入内管，再从内管的排气口排出；双炉加热装置包括内加热炉和外加热炉，外加热炉的中间部分设有凹腔，反应器置于该凹腔内，反应器与外加热炉内壁之间的空腔放置内加热炉。内加热炉上方设有升降机构，通过升降机构可调整内加热炉的高度，当需取出反应器取放样品时，内加热炉提升到最大高度，当需快速切换温度时，其高度
