聚α-烯烃合成油催化剂及制备方法.pdf

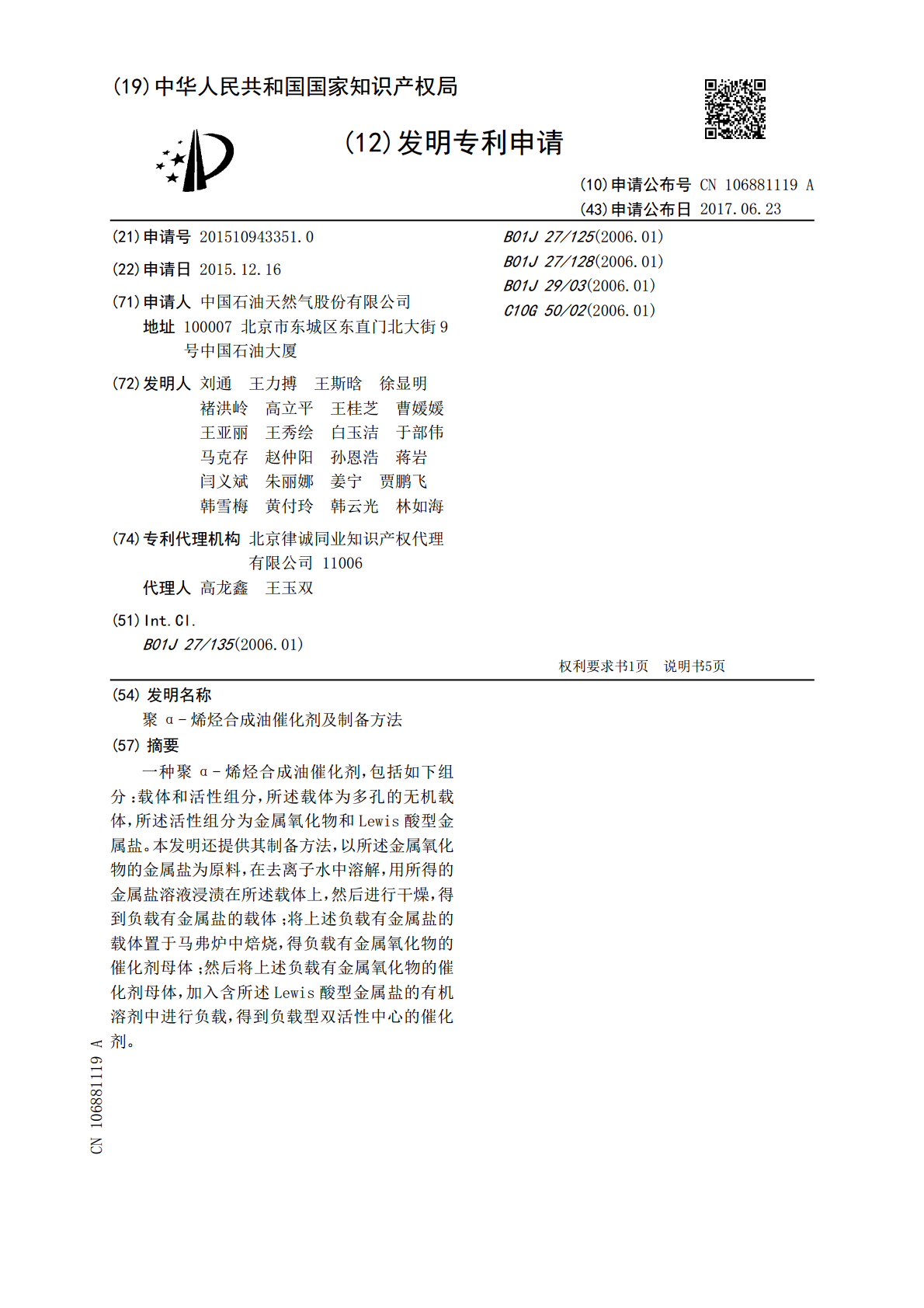

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106881119A(43)申请公布日2017.06.23(21)申请号201510943351.0B01J27/125(2006.01)(2006.01)(22)申请日2015.12.16B01J27/128B01J29/03(2006.01)中国石油天然气股份有限公司(71)申请人C10G50/02(2006.01)地址100007北京市东城区东直门北大街9号中国石油大厦(72)发明人刘通王力搏王斯晗徐显明褚洪岭高立平王桂芝曹媛媛王亚丽王秀绘白玉洁于部伟马克存赵仲阳孙恩浩蒋岩闫义斌朱丽娜姜宁贾鹏飞韩雪梅黄付玲韩云光林如海(74)专利代理机构北京律诚同业知识产权代理有限公司11006代理人高龙鑫王玉双(51)Int.Cl.B01J27/135(2006.01)权利要求书1页说明书5页(54)发明名称聚α-烯烃合成油催化剂及制备方法(57)摘要一种聚α-烯烃合成油催化剂，包括如下组分：载体和活性组分，所述载体为多孔的无机载体，所述活性组分为金属氧化物和Lewis酸型金属盐。本发明还提供其制备方法，以所述金属氧化物的金属盐为原料，在去离子水中溶解，用所得的金属盐溶液浸渍在所述载体上，然后进行干燥，得到负载有金属盐的载体；将上述负载有金属盐的载体置于马弗炉中焙烧，得负载有金属氧化物的催化剂母体；然后将上述负载有金属氧化物的催化剂母体，加入含所述Lewis酸型金属盐的有机溶剂中进行负载，得到负载型双活性中心的催化剂。CN106881119ACN106881119A权利要求书1/1页1.一种聚α-烯烃合成油催化剂，包括如下组分：载体和活性组分，所述载体为多孔的无机载体，所述活性组分为金属氧化物和Lewis酸型金属盐。2.根据权利要求1所述的聚α-烯烃合成油催化剂，其特征在于，所述无机载体为二氧化硅、三氧化二铝、MCM-41、MCM-48或SBA-15；所述无机载体孔体积为0.50～5.20cm3/g，平均孔径为2.0～20nm，比表面积为100～1000m2/g。3.根据权利要求1或2所述的聚α-烯烃合成油催化剂，其特征在于，所述Lewis酸型金属盐为AlCl3，FeCl3，SnCl4，TiCl4或ZnCl2。4.根据权利要求3所述的聚α-烯烃合成油催化剂，其特征在于，所述金属氧化物为V2O5或CrO。5.根据权利要求1、2或4所述的聚α-烯烃合成油催化剂，其特征在于，所述Lewis酸型金属盐负载量占催化剂总重量的0.10～12.00wt％，按金属的重量计。6.根据权利要求5所述的聚α-烯烃合成油催化剂，其特征在于，所述金属氧化物负载量占催化剂总重量的0.20～12.00wt％，按金属的重量计。7.一种聚α-烯烃合成油催化剂的制备方法，其是权利要求1～6任一项所述聚α-烯烃合成油催化剂的制备方法，包括如下步骤：(1)以所述金属氧化物的金属盐为原料，在去离子水中溶解，用所得的金属盐溶液浸渍在所述载体上，25～50℃下搅拌30～180min，然后进行干燥，得到负载有金属盐的载体；(2)将上述负载有金属盐的载体置于马弗炉中焙烧，得负载有金属氧化物的催化剂母体；(3)然后将上述负载有金属氧化物的催化剂母体，加入含所述Lewis酸型金属盐的有机溶剂中进行负载，得到负载型双活性中心的催化剂，即聚α-烯烃合成油催化剂。8.根据权利要求7所述的聚α-烯烃合成油催化剂的制备方法，其特征在于，步骤(2)中所述负载有金属氧化物的催化剂母体进一步在还原气体H2或CO的氛围下，将高价金属氧化物还原为低价金属氧化物。9.根据权利要求7所述的聚α-烯烃合成油催化剂的制备方法，其特征在于，步骤(3)中所述有机溶剂为甲苯、丙酮、氯苯或异丙醇。10.根据权利要求7～9任一项所述的聚α-烯烃合成油催化剂的制备方法，其特征在于，所述金属氧化物的金属盐为可溶性铬盐或可溶性钒盐。11.根据权利要求10所述的聚α-烯烃合成油催化剂的制备方法，其特征在于，所述可溶性铬盐为硝酸铬、醋酸铬或硫酸铬；所述可溶性钒盐为硝酸钒、草酸氧钒或硫酸氧钒。2CN106881119A说明书1/5页聚α-烯烃合成油催化剂及制备方法技术领域[0001]本发明涉及一种用于制备高粘度指数聚α-烯烃合成油基础油的负载型双活性中心催化剂及其制备方法。背景技术[0002]聚α-烯烃(PAO)合成油是目前性能最佳的合成润滑油基础油，具有高黏度指数、低挥发性、低流动性、较好的剪切性能及优良的抗高温氧化性；与传统的矿物润滑油基础油(Ⅰ、Ⅱ、Ⅲ类基础油)相比，PAO蒸发损失小、稳定性好，使用温度范围宽、与普通材料相容性好及无毒等特点，不仅在汽车、工业等民用行业应用广泛，更是航空、航天、军工等行业所用高档润滑油基础油的主要来源。[0003]PAO一
