一种凹凸棒石粘土改性方法.pdf

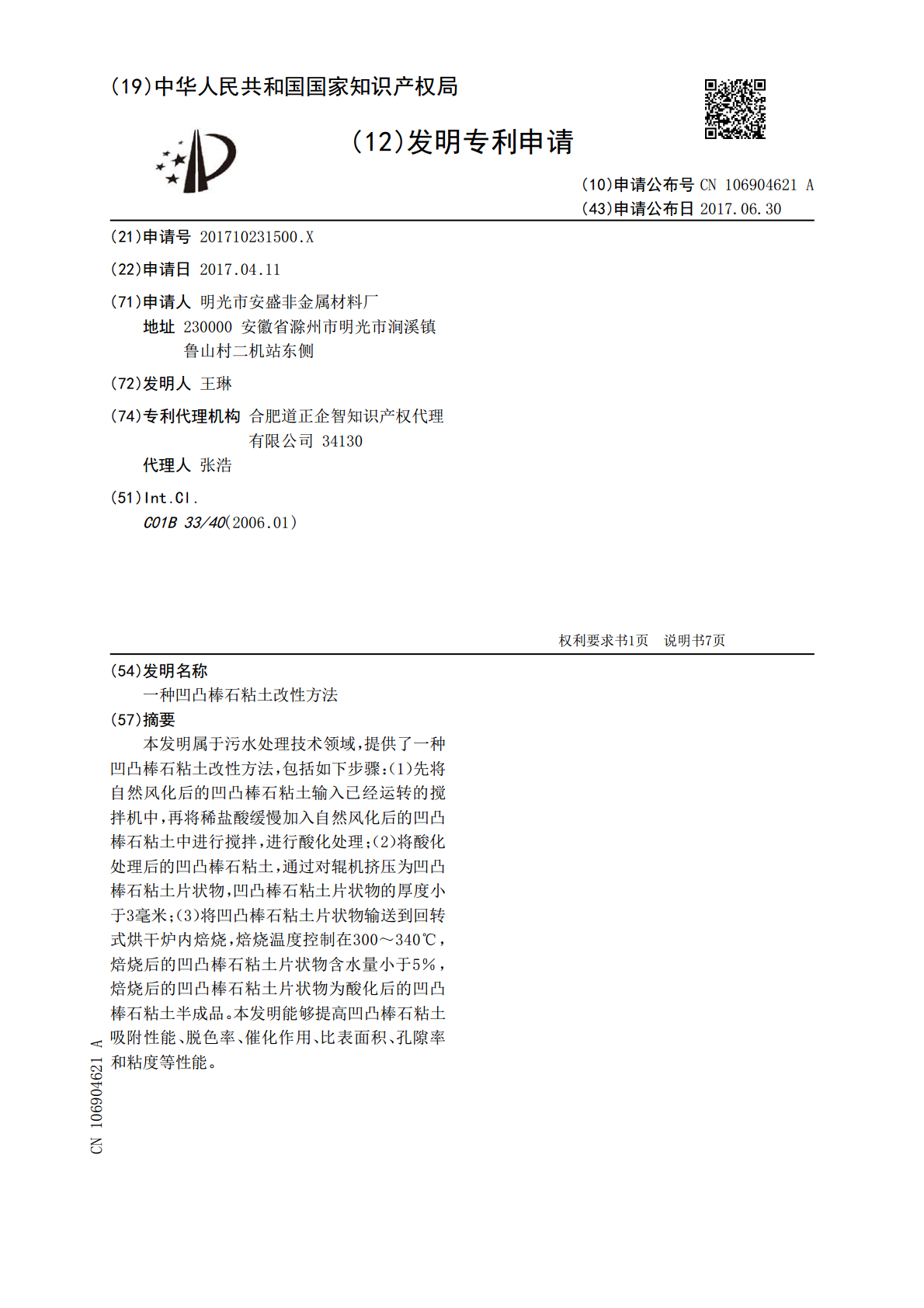

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106904621A(43)申请公布日2017.06.30(21)申请号201710231500.X(22)申请日2017.04.11(71)申请人明光市安盛非金属材料厂地址230000安徽省滁州市明光市涧溪镇鲁山村二机站东侧(72)发明人王琳(74)专利代理机构合肥道正企智知识产权代理有限公司34130代理人张浩(51)Int.Cl.C01B33/40(2006.01)权利要求书1页说明书7页(54)发明名称一种凹凸棒石粘土改性方法(57)摘要本发明属于污水处理技术领域，提供了一种凹凸棒石粘土改性方法，包括如下步骤：（1）先将自然风化后的凹凸棒石粘土输入已经运转的搅拌机中，再将稀盐酸缓慢加入自然风化后的凹凸棒石粘土中进行搅拌，进行酸化处理；（2）将酸化处理后的凹凸棒石粘土，通过对辊机挤压为凹凸棒石粘土片状物，凹凸棒石粘土片状物的厚度小于3毫米；（3）将凹凸棒石粘土片状物输送到回转式烘干炉内焙烧，焙烧温度控制在300～340℃，焙烧后的凹凸棒石粘土片状物含水量小于5％，焙烧后的凹凸棒石粘土片状物为酸化后的凹凸棒石粘土半成品。本发明能够提高凹凸棒石粘土吸附性能、脱色率、催化作用、比表面积、孔隙率和粘度等性能。CN106904621ACN106904621A权利要求书1/1页1.一种凹凸棒石粘土改性方法，其特征在于，所述凹凸棒石粘土改性方法包括如下步骤：（1）先将自然风化后的凹凸棒石粘土输入已经运转的搅拌机中，再将稀盐酸缓慢加入自然风化后的凹凸棒石粘土中进行一起搅拌，进行酸化处理；（2）将酸化处理后的凹凸棒石粘土，通过对辊机挤压为凹凸棒石粘土片状物，凹凸棒石粘土片状物的厚度小于3毫米；（3）将凹凸棒石粘土片状物输送到回转式烘干炉内焙烧，焙烧时间为2～4小时，焙烧温度控制在300～340℃，焙烧后的凹凸棒石粘土片状物含水量小于5％，焙烧后的凹凸棒石粘土片状物为酸化后的凹凸棒石粘土半成品。2.根据权利要求1所述的凹凸棒石粘土改性方法，其特征在于：所述凹凸棒石粘土片状物的配料按重量百分比由下列组分组成：自然风化后的凹凸棒石粘土55～65％和稀盐酸25～35％。3.根据权利要求1所述的凹凸棒石粘土改性方法，其特征在于：所述凹凸棒石粘土片状物的配料按重量百分比由下列组分组成：自然风化后的凹凸棒石粘土58～60％和稀盐酸27～33％。4.根据权利要求1所述的凹凸棒石粘土改性方法，其特征在于：所述凹凸棒石粘土片状物的配料按重量百分比由下列组分组成：自然风化后的凹凸棒石粘土59％和稀盐酸29％。5.根据权利要求2所述的凹凸棒石粘土改性方法，其特征在于：所述浓度96﹪的盐酸1～4％，水92～97％。6.根据权利要求3所述的凹凸棒石粘土改性方法，其特征在于：所述凹凸棒石粘土原矿需要经过至少一年时间的自然风化，从大块致密的原矿崩解为细小颗粒的自然风化后的凹凸棒石粘土，捡出明显可见的废石块、植物纤维和其它泥土杂质，自然风化后的凹凸棒石粘土颗粒细度小于4毫米。7.根据权利要求1所述的凹凸棒石粘土改性方法，其特征在于：所述改性后的凹凸棒石粘土包括如下重量份的原料：凹凸棒石粘土半成品70～88％、速溶硅酸钾1.1～5.6％、聚丙烯醇2.1～5.7％、羟丙基甲基纤维素2.41～3.31％和碳酸氢钾1～2％。8.根据权利要求7所述的凹凸棒石粘土改性方法，其特征在于：所述凹凸棒石粘土半成品75～83％、速溶硅酸钾1.6～4.6％、聚丙烯醇3.1～4.7％、羟丙基甲基纤维素2.46～3.11％和碳酸氢钾1.5～1.9％。9.根据权利要求7所述的凹凸棒石粘土改性方法，其特征在于：所述凹凸棒石粘土半成品79％、速溶硅酸钾3.6％、聚丙烯醇3.7％、羟丙基甲基纤维素2.56％和碳酸氢钾1.7％。2CN106904621A说明书1/7页一种凹凸棒石粘土改性方法技术领域[0001]本发明属于凹凸棒加工技术领域，具体地，一种凹凸棒石粘土改性方法。背景技术[0002]凹凸棒石粘土除含凹凸棒石外，还含有膨润土、高岭石、水云母、海泡石、石英、蛋白石及碳酸盐等矿物，为了能提高凹凸棒石粘土相关性能，需要对凹凸棒石粘土进行酸化处理。[0003]在凹凸棒石粘土矿区，使用挖掘机进行机械化开采凹凸棒石粘土原矿，挖掘出来的是一种致密块状凹凸棒石粘土原矿，凹凸棒石粘土原矿的体积较大，不能直接用于酸化处理，常采用粉碎机破碎为细小的颗粒进行酸化处理，很容易破坏凹凸棒石的晶体结构。[0004]凹凸棒石粘土经过酸化后，吸附性能虽然可以得到一些提高，但是凹凸棒石粘土的胶体性能却大幅度下降，不能直接用于生产需要一定胶体粘度的分子筛、催化剂和干燥剂等产品。[0005]凹凸棒石粘土是指以凹凸棒石为主要组分的一种粘土矿物。凹凸棒石为一种晶质水
