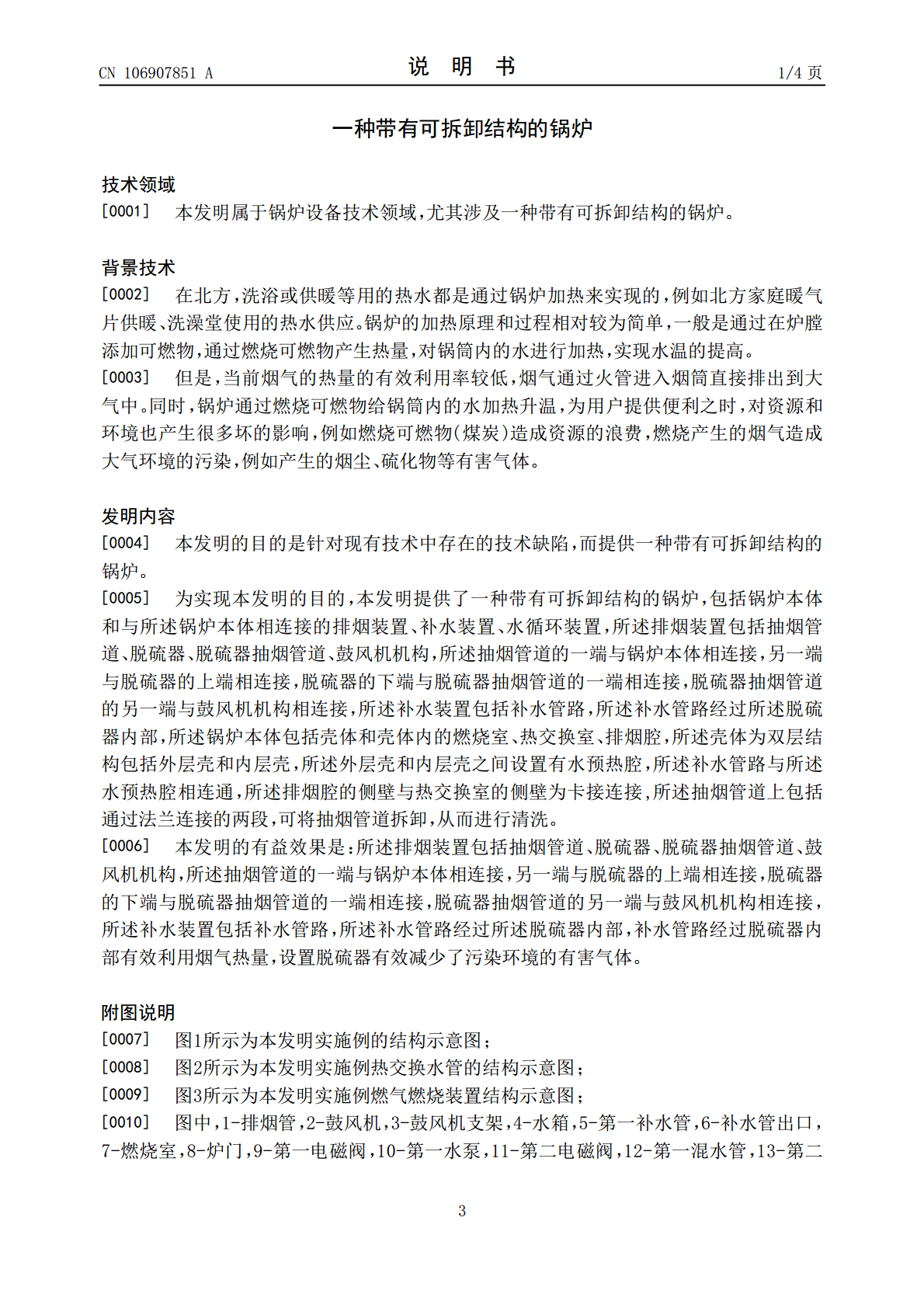

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106907851A(43)申请公布日2017.06.30(21)申请号201510975466.8(22)申请日2015.12.22(71)申请人天津市红鼎数控锅炉制造有限公司地址301709天津市武清区南蔡村镇京福支线西侧(72)发明人吴建波(74)专利代理机构天津市三利专利商标代理有限公司12107代理人张义(51)Int.Cl.F24H1/40(2006.01)F24H9/00(2006.01)F23J15/02(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种带有可拆卸结构的锅炉(57)摘要本发明公开了一种带有可拆卸结构的锅炉,包括锅炉本体和与所述锅炉本体相连接的排烟装置、补水装置、水循环装置,所述排烟装置包括抽烟管道、脱硫器、脱硫器抽烟管道、鼓风机机构,所述抽烟管道的一端与锅炉本体相连接,另一端与脱硫器的上端相连接,脱硫器的下端与脱硫器抽烟管道的一端相连接,脱硫器抽烟管道的另一端与鼓风机机构相连接,所述补水装置包括补水管路,所述补水管路经过所述脱硫器内部,补水管路经过脱硫器内部有效利用烟气热量,设置脱硫器有效减少了污染环境的有害气体。CN106907851ACN106907851A权利要求书1/1页1.一种带有可拆卸结构的锅炉,包括锅炉本体和与所述锅炉本体相连接的排烟装置、补水装置、水循环装置,其特征在于,所述排烟装置包括抽烟管道、脱硫器、脱硫器抽烟管道、鼓风机机构,所述抽烟管道的一端与锅炉本体相连接,另一端与脱硫器的上端相连接,脱硫器的下端与脱硫器抽烟管道的一端相连接,脱硫器抽烟管道的另一端与鼓风机机构相连接,所述补水装置包括补水管路,所述补水管路经过所述脱硫器内部,所述锅炉本体包括壳体和壳体内的燃烧室、热交换室、排烟腔,所述壳体为双层结构包括外层壳和内层壳,所述外层壳和内层壳之间设置有水预热腔,所述补水管路与所述水预热腔相连通,所述排烟腔的侧壁与热交换室的侧壁为卡接连接,所述抽烟管道上包括通过法兰连接的两段,可将抽烟管道拆卸,从而进行清洗。2CN106907851A说明书1/4页一种带有可拆卸结构的锅炉技术领域[0001]本发明属于锅炉设备技术领域,尤其涉及一种带有可拆卸结构的锅炉。背景技术[0002]在北方,洗浴或供暖等用的热水都是通过锅炉加热来实现的,例如北方家庭暖气片供暖、洗澡堂使用的热水供应。锅炉的加热原理和过程相对较为简单,一般是通过在炉膛添加可燃物,通过燃烧可燃物产生热量,对锅筒内的水进行加热,实现水温的提高。[0003]但是,当前烟气的热量的有效利用率较低,烟气通过火管进入烟筒直接排出到大气中。同时,锅炉通过燃烧可燃物给锅筒内的水加热升温,为用户提供便利之时,对资源和环境也产生很多坏的影响,例如燃烧可燃物(煤炭)造成资源的浪费,燃烧产生的烟气造成大气环境的污染,例如产生的烟尘、硫化物等有害气体。发明内容[0004]本发明的目的是针对现有技术中存在的技术缺陷,而提供一种带有可拆卸结构的锅炉。[0005]为实现本发明的目的,本发明提供了一种带有可拆卸结构的锅炉,包括锅炉本体和与所述锅炉本体相连接的排烟装置、补水装置、水循环装置,所述排烟装置包括抽烟管道、脱硫器、脱硫器抽烟管道、鼓风机机构,所述抽烟管道的一端与锅炉本体相连接,另一端与脱硫器的上端相连接,脱硫器的下端与脱硫器抽烟管道的一端相连接,脱硫器抽烟管道的另一端与鼓风机机构相连接,所述补水装置包括补水管路,所述补水管路经过所述脱硫器内部,所述锅炉本体包括壳体和壳体内的燃烧室、热交换室、排烟腔,所述壳体为双层结构包括外层壳和内层壳,所述外层壳和内层壳之间设置有水预热腔,所述补水管路与所述水预热腔相连通,所述排烟腔的侧壁与热交换室的侧壁为卡接连接,所述抽烟管道上包括通过法兰连接的两段,可将抽烟管道拆卸,从而进行清洗。[0006]本发明的有益效果是:所述排烟装置包括抽烟管道、脱硫器、脱硫器抽烟管道、鼓风机机构,所述抽烟管道的一端与锅炉本体相连接,另一端与脱硫器的上端相连接,脱硫器的下端与脱硫器抽烟管道的一端相连接,脱硫器抽烟管道的另一端与鼓风机机构相连接,所述补水装置包括补水管路,所述补水管路经过所述脱硫器内部,补水管路经过脱硫器内部有效利用烟气热量,设置脱硫器有效减少了污染环境的有害气体。附图说明[0007]图1所示为本发明实施例的结构示意图;[0008]图2所示为本发明实施例热交换水管的结构示意图;[0009]图3所示为本发明实施例燃气燃烧装置结构示意图;[0010]图中,1-排烟管,2-鼓风机,3-鼓风机支架,4-水箱,5-第一补水管,6-补水管出口,7-燃烧室,8-炉门,9-第一电磁阀,10-第一水泵,11-第二电磁阀,12-第一混水管,13-第二3
