一种可变炉膛尺寸的铝型材时效炉.pdf

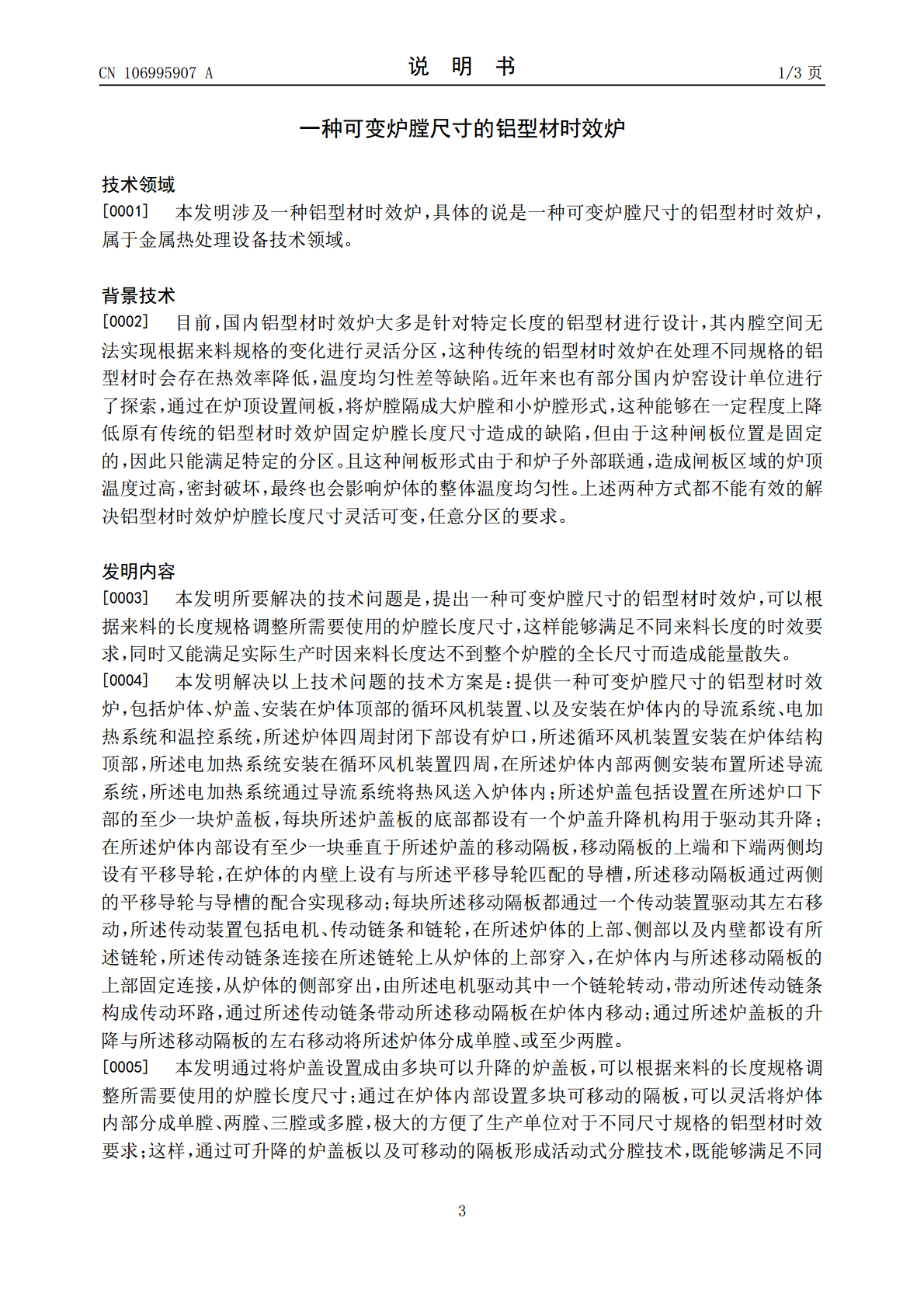

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106995907A(43)申请公布日2017.08.01(21)申请号201710169721.9(22)申请日2017.03.21(71)申请人苏州鼎佳炉窑科技有限公司地址215107江苏省苏州市吴中区东山镇凤凰山路二巷1号(72)发明人曹炼王楠(74)专利代理机构南京利丰知识产权代理事务所(特殊普通合伙)32256代理人缪友建任立(51)Int.Cl.C22F1/04(2006.01)C21D9/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种可变炉膛尺寸的铝型材时效炉(57)摘要本发明提供一种可变炉膛尺寸的铝型材时效炉，炉体为四周封闭下部开口的矩形框架结构，且所述炉体固定吊设在钢架上，所述炉盖设置在炉体的正下方，在炉盖的底部设有升降机构用于驱动炉盖升降；所述炉体内设有所述循环风机装置、导流系统、电加热系统以及温控装置，所述循环风机装置安装在炉体结构顶部，所述电加热系统安装在循环风机装置四周，在所述炉体内部两侧安装布置所述导流系统，所述电加热系统通过导流系统将热风送入炉体内。本发明可变炉膛长度尺寸的铝型材时效炉可以根据来料的长度规格调整所需要使用的炉膛长度尺寸，这样能够满足不同来料长度的时效要求，同时又能满足实际生产时因来料长度达不到整个炉膛的全长尺寸而造成能量散失。CN106995907ACN106995907A权利要求书1/1页1.一种可变炉膛尺寸的铝型材时效炉，包括炉体、炉盖、安装在炉体顶部的循环风机装置、以及安装在炉体内的导流系统、电加热系统和温控系统，所述炉体四周封闭下部设有炉口；其特征在于：所述炉盖包括设置在所述炉口下部的至少一块炉盖板，每块所述炉盖板的底部都设有一个炉盖升降机构用于驱动其升降；在所述炉体内部设有至少一块垂直于所述炉盖的移动隔板，移动隔板的上端和下端两侧均设有平移导轮，在炉体的内壁上设有与所述平移导轮匹配的导槽，所述移动隔板通过两侧的平移导轮与导槽的配合实现移动；每块所述移动隔板都通过一个传动装置驱动其左右移动，所述传动装置包括电机、传动链条和链轮，在所述炉体的上部、侧部以及内壁都设有所述链轮，所述传动链条连接在所述链轮上从炉体的上部穿入，在炉体内与所述移动隔板的上部固定连接，从炉体的侧部穿出，由所述电机驱动其中一个链轮转动，带动所述传动链条构成传动环路，通过所述传动链条带动所述移动隔板在炉体内移动；通过所述炉盖板的升降与所述移动隔板的左右移动将所述炉体分成单膛、或至少两膛。2.如权利要求1所述的可变炉膛尺寸的铝型材时效炉，其特征在于：所述循环风机装置安装在炉体结构顶部，所述电加热系统安装在循环风机装置四周，在所述炉体内部两侧安装布置所述导流系统，所述电加热系统通过导流系统将热风送入炉体内。3.如权利要求1所述的可变炉膛尺寸的铝型材时效炉，其特征在于：所述炉盖包括三块炉盖板拼接构成，所述炉体内设有两块移动隔板。4.如权利要求3所述的可变炉膛尺寸的铝型材时效炉，其特征在于：相邻两块炉盖板的对接处设有相互咬合凹槽结构，在对应的凹槽内设置耐高温密封圈。5.如权利要求1所述的可变炉膛尺寸的铝型材时效炉，其特征在于：所述炉体为悬吊结构，其固定吊设在钢架上。6.如权利要求2所述的可变炉膛尺寸的铝型材时效炉，其特征在于：所述炉体内设有温控系统，所述温控系统布置在导流系统的两侧。7.如权利要求1所述的可变炉膛尺寸的铝型材时效炉，其特征在于：所述炉盖升降机构为剪式举升机。2CN106995907A说明书1/3页一种可变炉膛尺寸的铝型材时效炉技术领域[0001]本发明涉及一种铝型材时效炉，具体的说是一种可变炉膛尺寸的铝型材时效炉，属于金属热处理设备技术领域。背景技术[0002]目前，国内铝型材时效炉大多是针对特定长度的铝型材进行设计，其内膛空间无法实现根据来料规格的变化进行灵活分区，这种传统的铝型材时效炉在处理不同规格的铝型材时会存在热效率降低，温度均匀性差等缺陷。近年来也有部分国内炉窑设计单位进行了探索，通过在炉顶设置闸板，将炉膛隔成大炉膛和小炉膛形式，这种能够在一定程度上降低原有传统的铝型材时效炉固定炉膛长度尺寸造成的缺陷，但由于这种闸板位置是固定的，因此只能满足特定的分区。且这种闸板形式由于和炉子外部联通，造成闸板区域的炉顶温度过高，密封破坏，最终也会影响炉体的整体温度均匀性。上述两种方式都不能有效的解决铝型材时效炉炉膛长度尺寸灵活可变，任意分区的要求。发明内容[0003]本发明所要解决的技术问题是，提出一种可变炉膛尺寸的铝型材时效炉，可以根据来料的长度规格调整所需要使用的炉膛长度尺寸，这样能够满足不同来料长度的时效要求，同时又能满足实际生产时因来料长度达不到整个炉膛的全长尺寸而造成能量散失。[0004]
