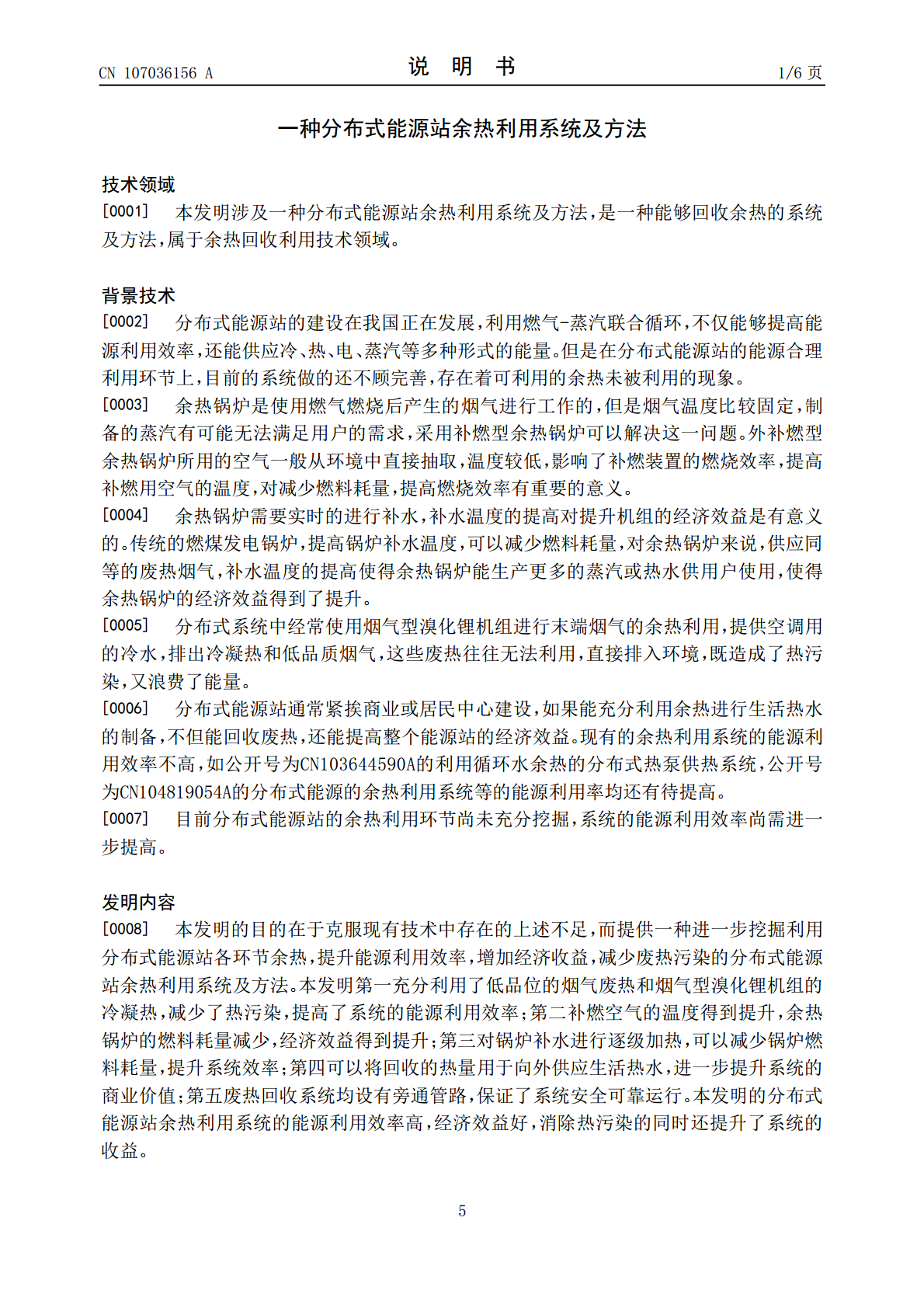

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107036156A(43)申请公布日2017.08.11(21)申请号201710340190.5F25B15/06(2006.01)(22)申请日2017.05.15(71)申请人华电电力科学研究院地址310030浙江省杭州市西湖区西湖科技经济园西园一路10号(72)发明人周崇波陈飞飞杨庆华(74)专利代理机构杭州天欣专利事务所(普通合伙)33209代理人张狄峰(51)Int.Cl.F24D17/00(2006.01)F24D19/10(2006.01)F22D1/00(2006.01)F23L15/00(2006.01)F25B27/02(2006.01)权利要求书3页说明书6页附图1页(54)发明名称一种分布式能源站余热利用系统及方法(57)摘要本发明涉及一种分布式能源站余热利用系统及方法。目前分布式能源站的余热利用环节尚未充分挖掘，系统的能源利用效率尚需进一步提高。本发明包括余热锅炉，其特点是：还包括烟气型溴化锂机组、冷却水三通阀、低温空气热交换器和低温补水热交换器，余热锅炉的烟气出口通过中低温烟气管道与烟气型溴化锂机组的烟气进口连接，冷却水进水管道与烟气型溴化锂机组的冷却水进口连接，烟气型溴化锂机组的冷却水出口与冷却水三通阀的进口连接，冷却水三通阀的旁流出口与冷却水旁通管路连接，低温空气热交换器的水侧出口与低温空气热交换器冷却水排出管道连接。本发明的能源利用效率高，经济效益好，消除热污染的同时还提升了系统的收益。CN107036156ACN107036156A权利要求书1/3页1.一种分布式能源站余热利用系统，包括余热锅炉，其特征在于：还包括中低温烟气管道、烟气型溴化锂机组、冷却水进水管道、冷却水三通阀、冷却水旁通管路、低温空气热交换器控制阀、低温空气热交换器、低温空气热交换器冷却水排出管道、低温补水热交换器控制阀、低温补水热交换器、低温补水热交换器冷却水排出管道、低温烟气三通阀、低温烟气旁通管道、高温补水热交换器控制阀、高温补水热交换器、高温补水热交换器废气排出管道、高温空气热交换器控制阀、高温空气热交换器、高温空气热交换器废气排出管道、空气进入管道、一次加热后空气管道、二次加热后空气管道、补水管道、一次加热后补水管道、二次加热后补水管道、热水罐控制阀、热水罐、生活热水输送管道、水位探头，所述余热锅炉的烟气出口通过中低温烟气管道与烟气型溴化锂机组的烟气进口连接，所述冷却水进水管道与烟气型溴化锂机组的冷却水进口连接，所述烟气型溴化锂机组的冷却水出口与冷却水三通阀的进口连接，所述冷却水三通阀的旁流出口与冷却水旁通管路连接，所述冷却水三通阀的直流出口分别与低温空气热交换器控制阀的进口和低温补水热交换器控制阀的进口连接，所述低温空气热交换器控制阀与低温空气热交换器的水侧进口连接，所述低温空气热交换器的水侧出口与低温空气热交换器冷却水排出管道连接，所述低温补水热交换器控制阀的出口与低温补水热交换器的热水侧进口连接，所述低温补水热交换器的热水侧出口与低温补水热交换器冷却水排出管道连接；所述烟气型溴化锂机组的烟气出口与低温烟气三通阀的进口连接，所述低温烟气三通阀的旁流出口与低温烟气旁通管道连接，所述低温烟气三通阀的直流出口分别与高温补水热交换器控制阀的进口和高温空气热交换器控制阀的进口连接，所述高温补水热交换器控制阀的出口与高温补水热交换器的烟气侧进口连接，所述高温补水热交换器的烟气侧出口与高温补水热交换器废气排出管道连接，所述高温空气热交换器控制阀的出口与高温空气热交换器的烟气侧进口连接，所述高温空气热交换器的烟气侧出口与高温空气热交换器废气排出管道连接；所述空气进入管道与低温空气热交换器的空气侧进口连接，所述低温空气热交换器的空气侧出口通过一次加热后空气管道与高温空气热交换器的空气侧进口连接，所述高温空气热交换器的空气侧出口通过二次加热后空气管道与余热锅炉的补燃空气进口连接；所述补水管道与低温补水热交换器的低温水侧进口连接，所述低温补水热交换器的低温水侧出口通过一次加热后补水管道与高温补水热交换器的水侧进口连接，所述高温补水热交换器的水侧出口通过二次加热后补水管道与余热锅炉的补水口连接，所述热水罐控制阀的进口旁接于二次加热后补水管道，所述热水罐控制阀的出口与热水罐的进口连接，所述热水罐的出口与生活热水输送管道连接，所述水位探头连接在热水罐上。2.根据权利要求1所述的分布式能源站余热利用系统，其特征在于：所述余热锅炉为外补燃型余热锅炉。3.根据权利要求1所述的分布式能源站余热利用系统，其特征在于：所述冷却水三通阀、低温空气热交换器控制阀和低温补水热交换器控制阀为联锁控制阀门，当低温空气热交换器控制阀和低温补水热交换器控制阀的阀门开启或关闭时，冷却水
