一种双床气化装置与方法.pdf

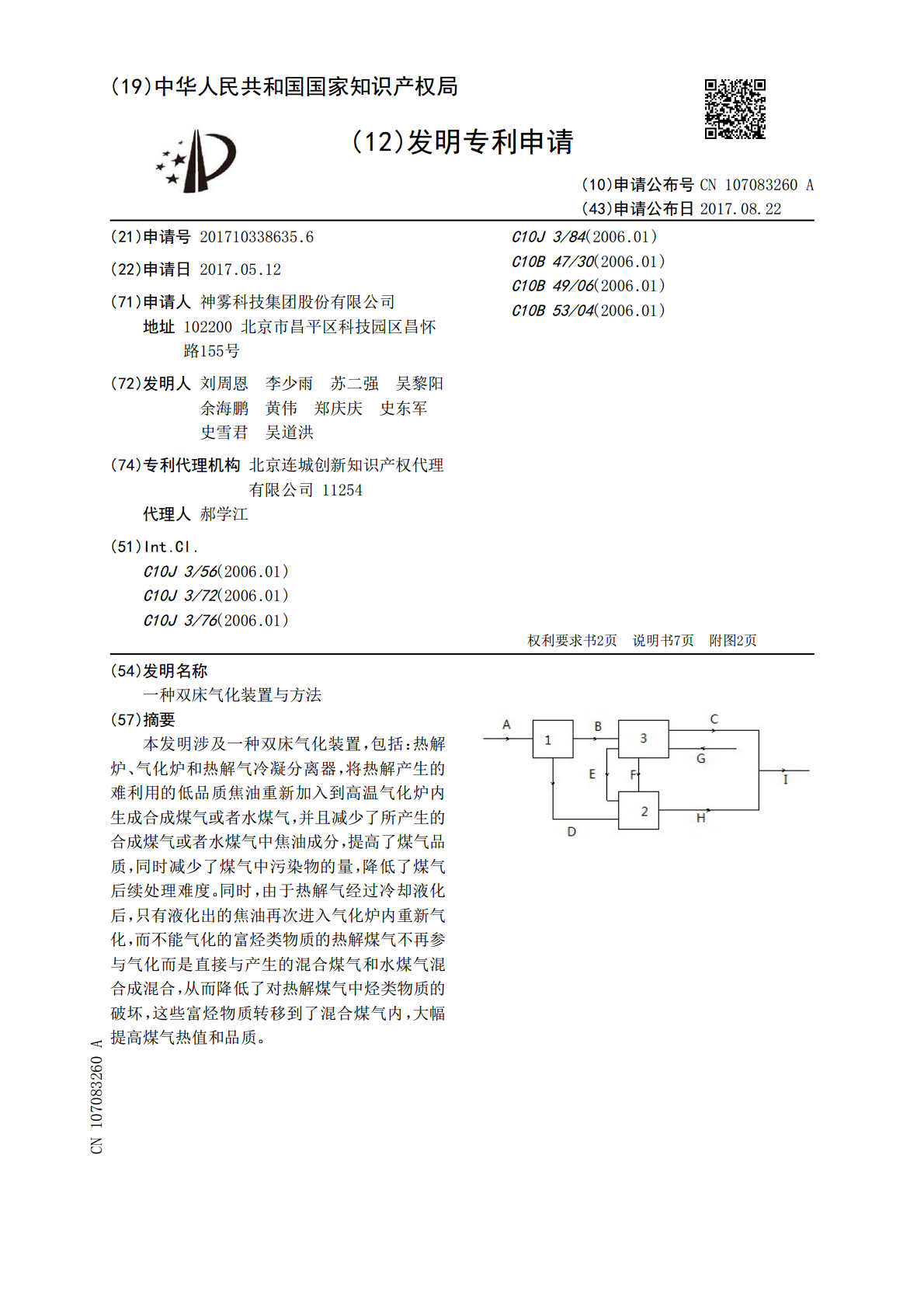

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107083260A(43)申请公布日2017.08.22(21)申请号201710338635.6C10J3/84(2006.01)(22)申请日2017.05.12C10B47/30(2006.01)C10B49/06(2006.01)(71)申请人神雾科技集团股份有限公司C10B53/04(2006.01)地址102200北京市昌平区科技园区昌怀路155号(72)发明人刘周恩李少雨苏二强吴黎阳余海鹏黄伟郑庆庆史东军史雪君吴道洪(74)专利代理机构北京连城创新知识产权代理有限公司11254代理人郝学江(51)Int.Cl.C10J3/56(2006.01)C10J3/72(2006.01)C10J3/76(2006.01)权利要求书2页说明书7页附图2页(54)发明名称一种双床气化装置与方法(57)摘要本发明涉及一种双床气化装置，包括：热解炉、气化炉和热解气冷凝分离器，将热解产生的难利用的低品质焦油重新加入到高温气化炉内生成合成煤气或者水煤气，并且减少了所产生的合成煤气或者水煤气中焦油成分，提高了煤气品质，同时减少了煤气中污染物的量，降低了煤气后续处理难度。同时，由于热解气经过冷却液化后，只有液化出的焦油再次进入气化炉内重新气化，而不能气化的富烃类物质的热解煤气不再参与气化而是直接与产生的混合煤气和水煤气混合成混合，从而降低了对热解煤气中烃类物质的破坏，这些富烃物质转移到了混合煤气内，大幅提高煤气热值和品质。CN107083260ACN107083260A权利要求书1/2页1.一种双床气化装置，其特征在于，包括：热解炉、气化炉和热解气冷凝分离器，其中，所述的热解炉的进料口与供料系统相连，所述热解炉的出半焦口与气化炉的进半焦口相连，所述热解炉的出热解气口与热解气冷凝分离器的进热解气口相连；所述气化炉的进焦油口与所述热解气冷凝分离器的出焦油口相连，所述气化炉的进气化剂口与热解气冷凝分离器的出高温气化剂口相连，所述气化炉出煤气口、热解气冷凝分离器的出热解煤气口分别与煤气管网系统相连；所述热解气冷凝分离器的进低温气化剂口与供气化剂系统管网系统连接，所述热解气冷凝分离器的出高温气化剂口与气化炉的进气化剂口相连。2.根据权利要求1所述的双床气化装置，其特征在于，还包括合成煤气冷却器，其分别与所述气化炉、煤气管路系统连接，用于冷却从气化炉排出的混合煤气。3.根据权利要求1所述的双床气化装置，其特征在于，所述热解炉为移动床热解炉，其出半焦口通过返料斜腿与气化炉的气化炉膛的进半焦口相连，其进热载体口与气化炉的分离器的料腿相连。4.根据权利要求1所述的双床气化装置，其特征在于，所述气化炉为循环流化床气化炉，包括气化炉膛和分离器，所述循环流化床气化炉的返料通过移动床来实现。5.根据权利要求1所述的双床气化装置，其特征在于，所述热解气冷凝分离器为带有外冷却夹套的旋风分离器，其进低温空气口与供空气系统相连，其出高温空气口与气化炉的进空气口相连。6.根据权利要求2所述的双床气化装置，其特征在于，合成煤气冷却器为列管式水冷器，其进煤气口与气化炉的出煤气口相连，所述合成煤气冷却器的出煤气口、热解气冷凝分离器的出热解煤气口分别与所述煤气管网系统相连，其进水口与供冷却水系统相连，其出蒸汽口与热解气冷凝分离器的出高温气化剂口连接后，再与气化炉的进气化剂口相连。7.根据权利要求1所述的双床气化装置，其特征在于，所述热解炉为旋转床热解炉,其进燃气口与煤气管网系统相连，其出烟气口与气化炉的进气化剂口相连；所述气化炉为恩德气化炉，包括气化炉膛、分离器、返料器，其进气化剂口与供氧系统相连。8.根据权利要求1所述的双床气化装置，其特征在于，所述热解气冷凝分离器的进冷却水口与供冷却水系统相连。9.根据权利要求2所述的双床气化装置，其特征在于，所述合成煤气冷却器的进合成煤气口与气化炉的分离器的出煤气口相连，所述合成煤气冷却器的出煤气口、热解气冷凝分离器的出热解煤气口分别与煤气管网系统相连，其进水口与热解气冷凝分离器的出冷却水口相连，所述合成煤气冷却器的出蒸汽口与热解炉的出烟气口、供氧气系统相连后，再与气化炉的气化炉膛的进气化剂口相连。10.一种利用权利要求1~9任一所述的双床气化装置的方法，其特征在于，包括以下步骤：步骤1：将固体燃料加入到热解炉内进行热解，产生半焦和热解气，产生的半焦通过半焦通道进入气化炉，产生的热解气通过热解气通道进入热解气冷凝分离器；步骤2：热解气进入到热解气冷凝分离器内与气化剂换热而被冷却成液态焦油和不能液化的富含烃类物质的气态物料热解煤气，产生的液态焦油从热解气冷凝分离器排到气化炉内，而气化剂与热解气换热后被加热成高温气化剂并经通道排至气化炉内；2CN107083260A权
