一种具有特殊烟道的生物质壁炉.pdf

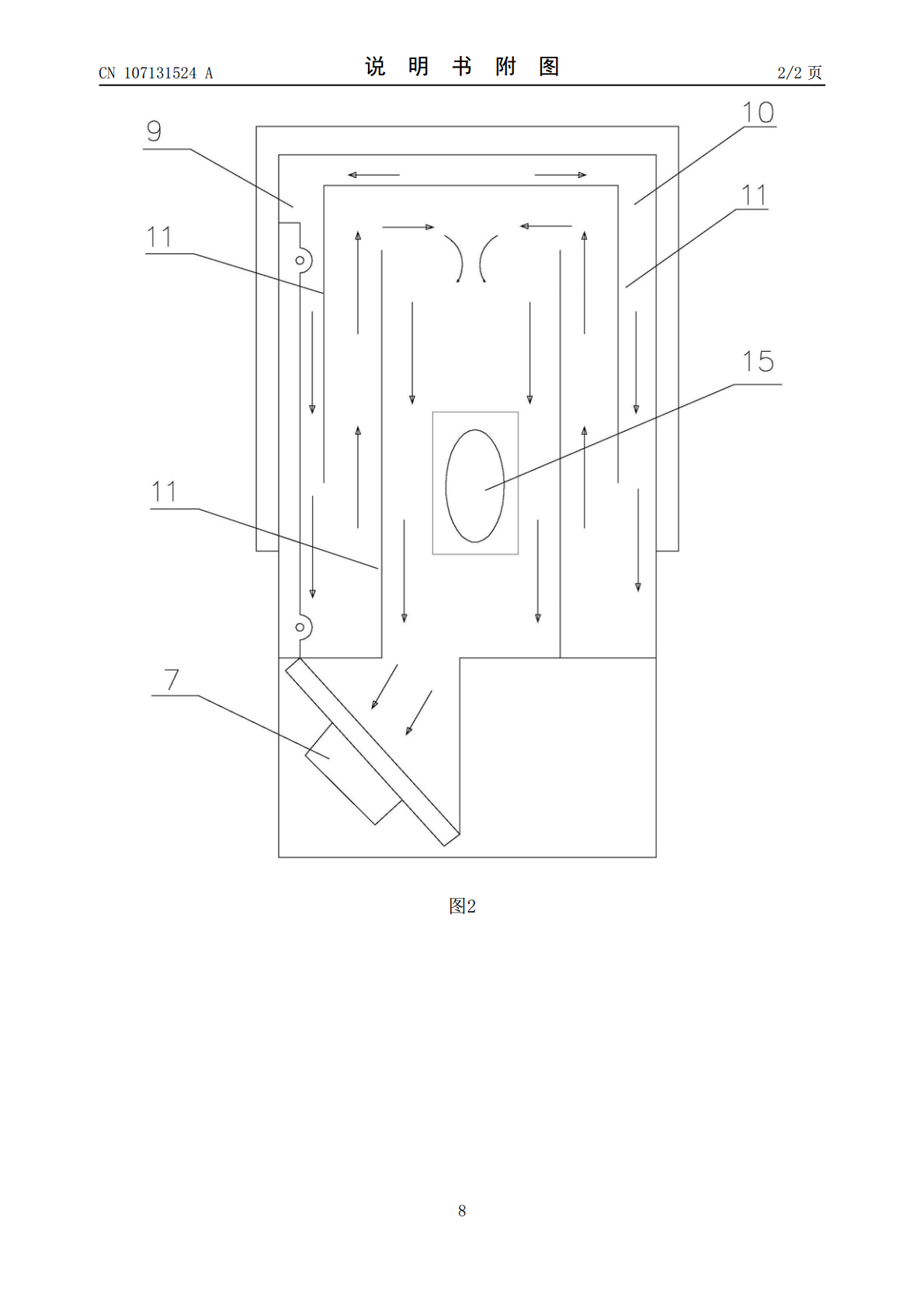

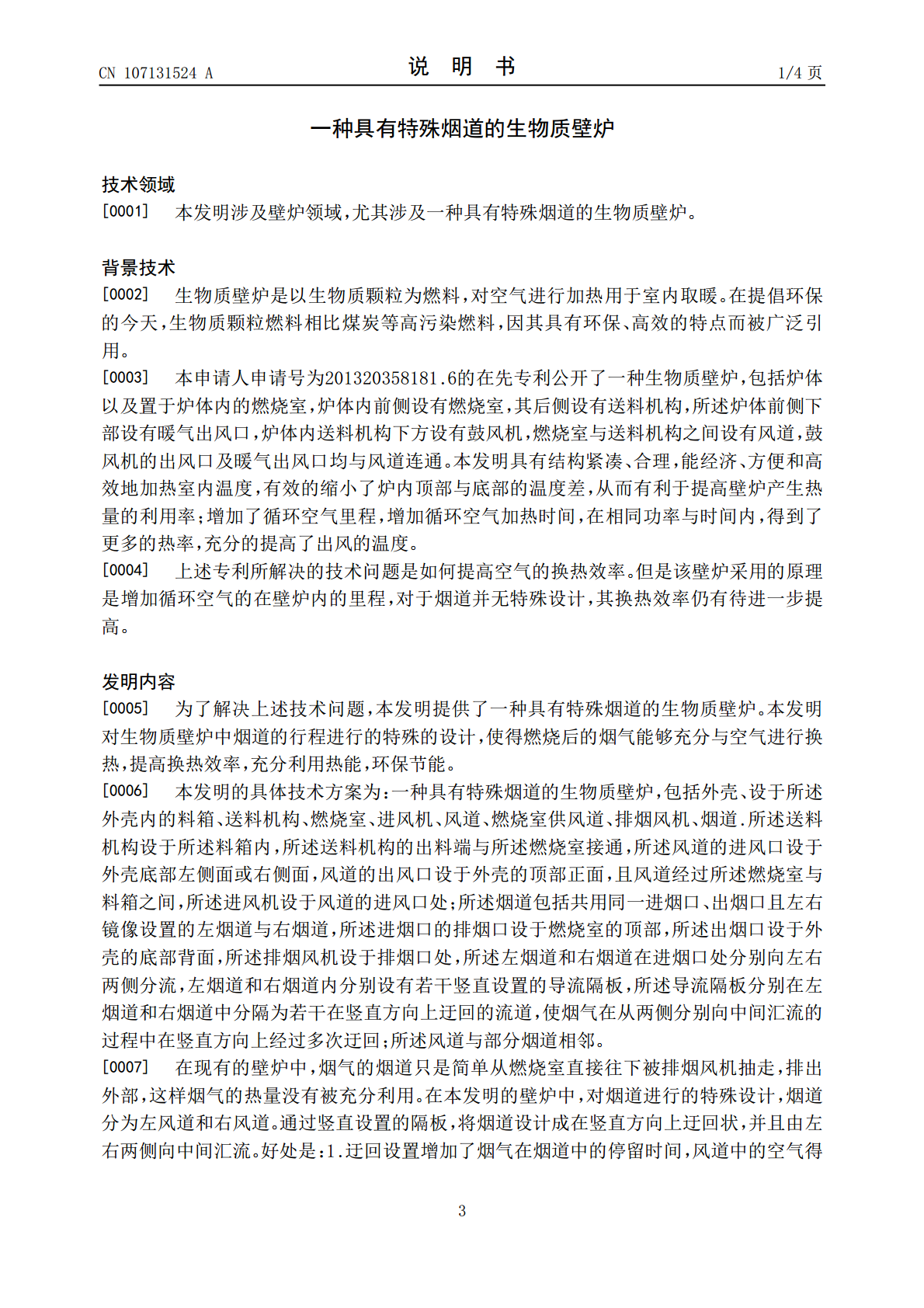

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107131524A(43)申请公布日2017.09.05(21)申请号201710352032.1(22)申请日2017.05.18(71)申请人浙江中力工具制造有限公司地址321404浙江省丽水市缙云县壶镇镇湖川村(工业区)安居西路106号(72)发明人赵伟忠徐建锋胡炉林项志垚王利剑(74)专利代理机构杭州杭诚专利事务所有限公司33109代理人尉伟敏(51)Int.Cl.F24B1/18(2006.01)F24B1/188(2006.01)F23J15/02(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种具有特殊烟道的生物质壁炉(57)摘要本发明涉及壁炉领域，公开了一种具有特殊烟道的生物质壁炉，包括外壳、料箱、送料机构、燃烧室、进风机、风道、燃烧室供风道、排烟风机、烟道；送料机构设于料箱内，送料机构与燃烧室接通，风道的进风口设于外壳底部，风道的出风口设于外壳的顶部，且风道经过燃烧室与料箱之间；烟道包括左烟道与右烟道，进烟口的排烟口设于燃烧室顶部，出烟口设于外壳的底部侧面，左烟道和右烟道在进烟口处分别向左右两侧分流，左烟道和右烟道内分别设有导流隔板，导流隔板分别在左烟道和右烟道中分隔为若干的流道。本发明对烟道的行程进行的特殊的设计，使得燃烧后的烟气能够充分与空气进行换热，提高换热效率，充分利用热能，环保节能。CN107131524ACN107131524A权利要求书1/1页1.一种具有特殊烟道的生物质壁炉，包括外壳（1）、设于所述外壳内的料箱（2）、送料机构、燃烧室（3）、进风机（4）、风道（5）、燃烧室供风道（6）、排烟风机（7）、烟道（8）；其特征在于：所述送料机构设于所述料箱内，所述送料机构的出料端与所述燃烧室接通，所述风道的进风口设于外壳底部左侧面或右侧面，风道的出风口设于外壳的顶部正面，且风道经过所述燃烧室与料箱之间，所述进风机设于风道的进风口处；所述烟道包括共用同一进烟口、出烟口且左右镜像设置的左烟道（9）与右烟道（10），所述进烟口的排烟口设于燃烧室的顶部，所述出烟口设于外壳的底部背面，所述排烟风机设于排烟口处，所述左烟道和右烟道在进烟口处分别向左右两侧分流，左烟道和右烟道内分别设有若干竖直设置的导流隔板（11），所述导流隔板分别在左烟道和右烟道中分隔为若干在竖直方向上迂回的流道，使烟气在从两侧分别向中间汇流的过程中在竖直方向上经过多次迂回；所述风道与部分烟道相邻。2.如权利要求1述的一种具有特殊烟道的生物质壁炉，其特征在于，所述燃烧室供风道的进风口设于外壳的底部背面，供风道的出风口与燃烧室的底部连通。3.如权利要求2述的一种具有特殊烟道的生物质壁炉，其特征在于，所述燃烧室的底部设有空气缓冲室（12），所述燃烧室供风道的出风口通过所述空气缓冲室与燃烧室连通，空气缓冲室与燃烧室的连接处设有风门（13）。4.如权利要求1述的一种具有特殊烟道的生物质壁炉，其特征在于，所述送料机构包括螺旋送料器（14）和导料筒（15）；所述螺旋送料器倾斜固定于料箱内且出料口在上，所述导料筒的两端分别连接螺旋送料器的出料口和燃烧室，导料筒倾斜设置且与燃烧室连接的一端在下。5.如权利要求1-4之一所述的一种具有特殊烟道的生物质壁炉，其特征在于，所述风道的出风口处设有空气过滤层（16）。6.如权利要求5所述的一种具有特殊烟道的生物质壁炉，其特征在于，所述空气过滤层为聚氨酯过滤海绵，所述空气过滤层的厚度为5-10mm，孔隙率为60-80%。2CN107131524A说明书1/4页一种具有特殊烟道的生物质壁炉技术领域[0001]本发明涉及壁炉领域，尤其涉及一种具有特殊烟道的生物质壁炉。背景技术[0002]生物质壁炉是以生物质颗粒为燃料，对空气进行加热用于室内取暖。在提倡环保的今天，生物质颗粒燃料相比煤炭等高污染燃料，因其具有环保、高效的特点而被广泛引用。[0003]本申请人申请号为201320358181.6的在先专利公开了一种生物质壁炉，包括炉体以及置于炉体内的燃烧室，炉体内前侧设有燃烧室，其后侧设有送料机构，所述炉体前侧下部设有暖气出风口，炉体内送料机构下方设有鼓风机，燃烧室与送料机构之间设有风道，鼓风机的出风口及暖气出风口均与风道连通。本发明具有结构紧凑、合理，能经济、方便和高效地加热室内温度，有效的缩小了炉内顶部与底部的温度差，从而有利于提高壁炉产生热量的利用率；增加了循环空气里程，增加循环空气加热时间，在相同功率与时间内，得到了更多的热率，充分的提高了出风的温度。[0004]上述专利所解决的技术问题是如何提高空气的换热效率。但是该壁炉采用的原理是增加循环空气的在壁炉内的里程，对于烟道并无特殊设计，其换热效率仍有待进一步提高。发明内容[0
