具有点火小灶的炉灶.pdf

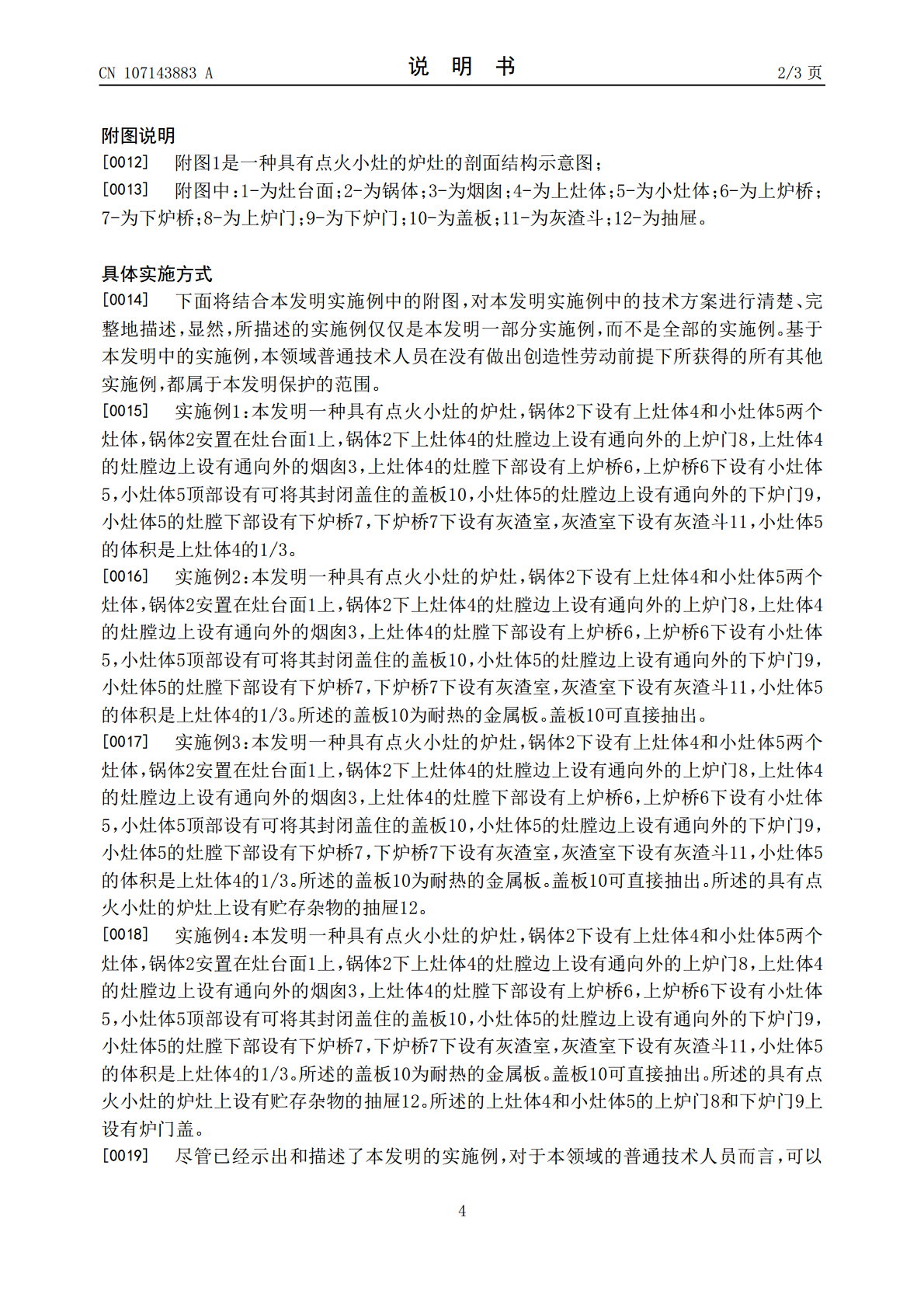

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107143883A(43)申请公布日2017.09.08(21)申请号201710496824.6(22)申请日2017.06.26(71)申请人湖北新农佳科技有限公司地址445000湖北省恩施土家族苗族自治州高乐山镇高简坝1号(72)发明人李红明(51)Int.Cl.F24B1/182(2006.01)F24B1/195(2006.01)权利要求书1页说明书3页附图1页(54)发明名称具有点火小灶的炉灶(57)摘要本发明涉及一种具有点火小灶的炉灶。其特征在于锅体(2)下设有上灶体(4)和小灶体(5)两个灶体，锅体(2)安置在灶台面(1)上，上炉桥(6)下设有小灶体(5)，小灶体(5)顶部设有可将其封闭盖住的盖板(10)，小灶体(5)的灶膛边上设有通向外的下炉门(9)，小灶体(5)的灶膛下部设有下炉桥(7)，下炉桥(7)下设有灰渣室，灰渣室下设有灰渣斗(11)。本发明一种具有点火小灶的炉灶设计新颖、结构合理，能充分保障燃料的充分燃烧，并且克服了点火时易产生烟雾的问题，使厨房干净卫生，改善生活质量。CN107143883ACN107143883A权利要求书1/1页1.一种具有点火小灶的炉灶，其特征在于锅体(2)下设有上灶体(4)和小灶体(5)两个灶体，锅体(2)安置在灶台面(1)上，锅体(2)下上灶体(4)的灶膛边上设有通向外的上炉门(8)，上灶体(4)的灶膛边上设有通向外的烟囱(3)，上灶体(4)的灶膛下部设有上炉桥(6)，上炉桥(6)下设有小灶体(5)，小灶体(5)顶部设有可将其封闭盖住的盖板(10)，小灶体(5)的灶膛边上设有通向外的下炉门(9)，小灶体(5)的灶膛下部设有下炉桥(7)，下炉桥(7)下设有灰渣室，灰渣室下设有灰渣斗(11)。2.按照权利要求1所述的一种具有点火小灶的炉灶，其特征在于所述的小灶体(5)的体积是上灶体(4)的1/3。3.按照权利要求1所述的一种具有点火小灶的炉灶，其特征在于所述的盖板(10)为耐热的金属板。4.按照权利要求1所述的一种具有点火小灶的炉灶，其特征在于所述的盖板(10)可直接抽出。5.按照权利要求1所述的一种具有点火小灶的炉灶，其特征在于所述的具有点火小灶的炉灶上设有贮存杂物的抽屉(12)。6.按照权利要求1所述的一种具有点火小灶的炉灶，其特征在于所述的上灶体(4)和小灶体(5)的上炉门(8)和下炉门(9)上设有炉门盖。2CN107143883A说明书1/3页具有点火小灶的炉灶技术领域[0001]本发明涉及一种具有点火小灶的炉灶。背景技术[0002]目前，在广大城乡居民中还有很多家庭使用炉灶，农村中广泛使用的炉灶热效率低，其设计不尽合理。对燃料的燃烧供氧也不太充分。目前，在农村大部分还是以柴火灶为主，柴火灶是一种常见的用于做饭、烧煮、取暖等作用的工具，普通柴火灶是通过砖泥等材料建成，除体积较大，不能搬移之外，大多数还存在燃烧不充分、火力不强、木柴耗费大、热量利用率低、产烟严重、对环境污染大等劣势，尤其烟气、粉尘等对厨房内部污染严重，传统的柴火灶通风进气方式，采取被动式的纯粹从柴火灶的底部进气的方式，通风进气不足，容易影响柴火燃烧的效率，同时柴火添加的方式也是一般从上部或下部加入，添加方式麻烦，同时存在柴草点火时炉膛是冷的，炉膛面积较大，点火不易，产生烟雾的问题。发明内容[0003]本发明要解决的技术问题是提供了一种具有点火小灶的炉灶。[0004]本发明的技术方案是：一种具有点火小灶的炉灶，其特征在于锅体(2)下设有上灶体(4)和小灶体(5)两个灶体，锅体(2)安置在灶台面(1)上，锅体(2)下上灶体(4)的灶膛边上设有通向外的上炉门(8)，上灶体(4)的灶膛边上设有通向外的烟囱(3)，上灶体(4)的灶膛下部设有上炉桥(6)，上炉桥(6)下设有小灶体(5)，小灶体(5)顶部设有可将其封闭盖住的盖板(10)，小灶体(5)的灶膛边上设有通向外的下炉门(9)，小灶体(5)的灶膛下部设有下炉桥(7)，下炉桥(7)下设有灰渣室，灰渣室下设有灰渣斗(11)。[0005]本发明一种具有点火小灶的炉灶，其特征在于所述的小灶体(5)的体积是上灶体(4)的1/3。[0006]本发明一种具有点火小灶的炉灶，其特征在于所述的盖板(10)为耐热的金属板。[0007]本发明一种具有点火小灶的炉灶，其特征在于所述的盖板(10)可直接抽出。[0008]本发明一种具有点火小灶的炉灶，其特征在于所述的具有点火小灶的炉灶上设有贮存杂物的抽屉(12)。[0009]本发明一种具有点火小灶的炉灶，其特征在于所述的上灶体(4)和小灶体(5)的上炉门(8)和下炉门(9)上设有炉门盖。[0010]本发明一种具有点火小灶的炉灶是根据现有炉灶的不足，经过多年的
