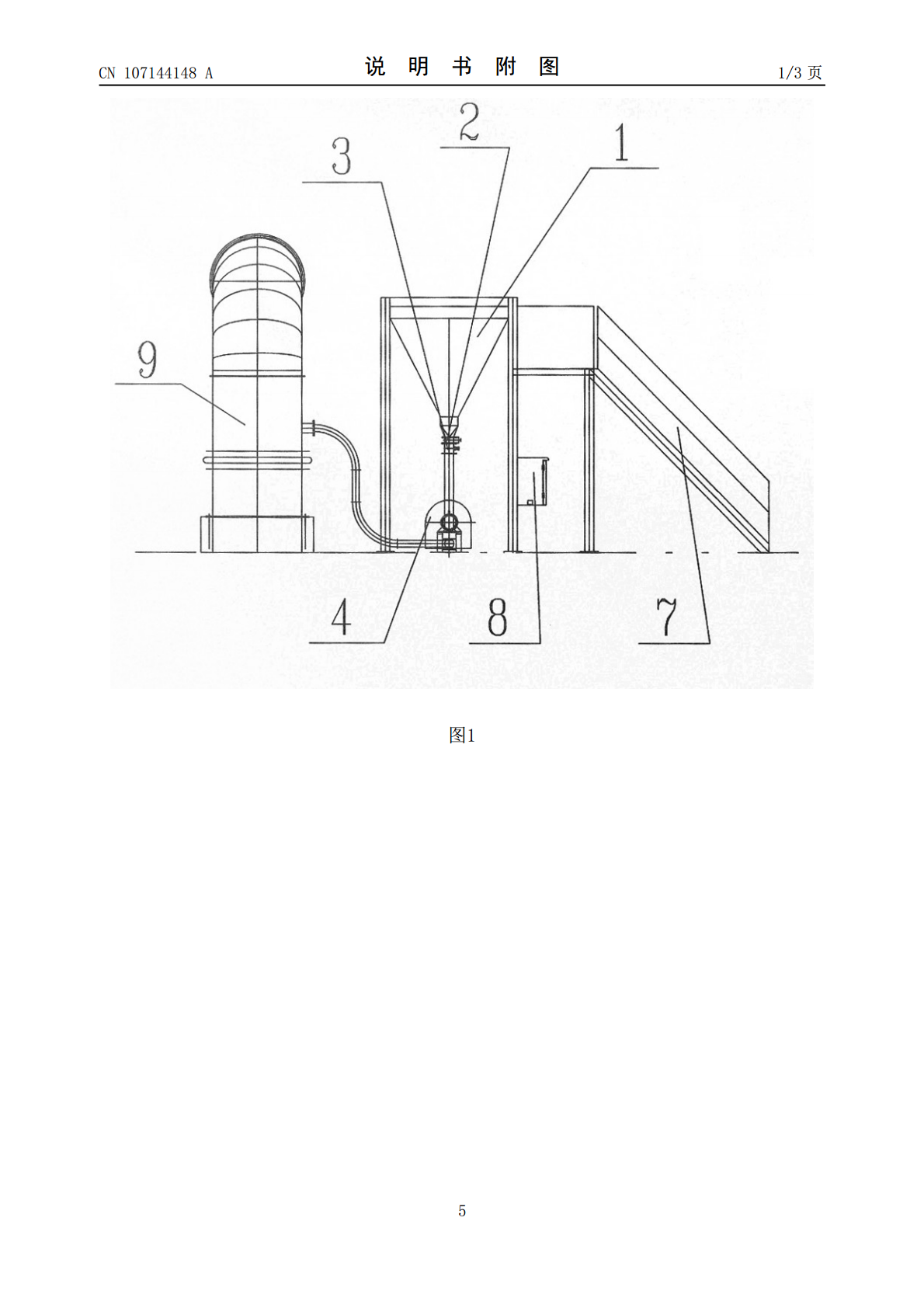

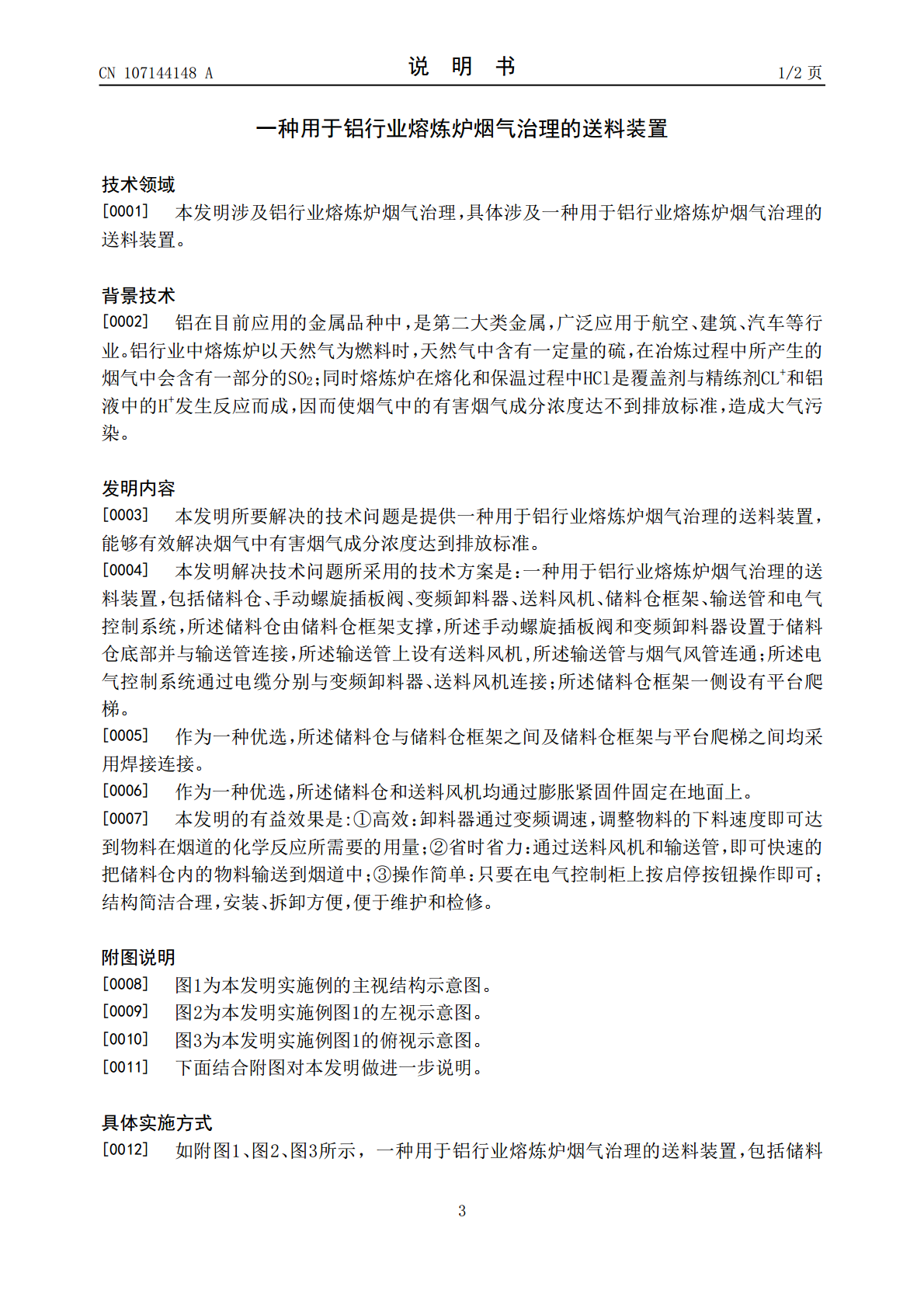

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107144148A(43)申请公布日2017.09.08(21)申请号201710535410.X(22)申请日2017.07.04(71)申请人洁华控股股份有限公司地址314419浙江省嘉兴市马桥街道金鸡路3号洁华工业区(72)发明人钱怡松谢青燕(74)专利代理机构浙江杭州金通专利事务所有限公司33100代理人王丽丹吴关炳(51)Int.Cl.F27D17/00(2006.01)权利要求书1页说明书2页附图3页(54)发明名称一种用于铝行业熔炼炉烟气治理的送料装置(57)摘要本发明公开了一种用于铝行业熔炼炉烟气治理的送料装置，包括储料仓、手动螺旋插板阀、变频卸料器、送料风机、储料仓框架、输送管和电气控制系统，所述储料仓由储料仓框架支撑，所述手动螺旋插板阀和变频卸料器设置于储料仓底部并与输送管连接，所述输送管上设有送料风机,所述输送管与烟气风管连通；所述电气控制系统通过电缆分别与变频卸料器、送料风机连接；所述储料仓框架一侧设有平台爬梯。本发明能够有效解决烟气中有害烟气成分浓度达到排放标准。CN107144148ACN107144148A权利要求书1/1页1.一种用于铝行业熔炼炉烟气治理的送料装置，其特征在于：包括储料仓（1）、手动螺旋插板阀（2）、变频卸料器（3）、送料风机（4）、储料仓框架（5）、输送管（6）和电气控制系统（8），所述储料仓（1）由储料仓框架（5）支撑，所述手动螺旋插板阀（2）和变频卸料器（3）设置于储料仓（1）底部并与输送管（6）连接，所述输送管（6）上设有送料风机（4）,所述输送管（6）与烟气风管（9）连通；所述电气控制系统（8）通过电缆分别与变频卸料器（3）、送料风机（4）连接；所述储料仓框架（5）一侧设有平台爬梯（7）。2.如权利要求1所述的一种用于铝行业熔炼炉烟气治理的送料装置，其特征在于：所述储料仓（1）与储料仓框架（5）之间及储料仓框架（5）与平台爬梯（7）之间均采用焊接连接。3.如权利要求1所述的一种用于铝行业熔炼炉烟气治理的送料装置，其特征在于：所述储料仓（1）和送料风机（4）均通过膨胀紧固件固定在地面上。2CN107144148A说明书1/2页一种用于铝行业熔炼炉烟气治理的送料装置技术领域[0001]本发明涉及铝行业熔炼炉烟气治理，具体涉及一种用于铝行业熔炼炉烟气治理的送料装置。背景技术[0002]铝在目前应用的金属品种中，是第二大类金属，广泛应用于航空、建筑、汽车等行业。铝行业中熔炼炉以天然气为燃料时，天然气中含有一定量的硫，在冶炼过程中所产生的+烟气中会含有一部分的SO2；同时熔炼炉在熔化和保温过程中HCl是覆盖剂与精练剂CL和铝液中的H+发生反应而成，因而使烟气中的有害烟气成分浓度达不到排放标准，造成大气污染。发明内容[0003]本发明所要解决的技术问题是提供一种用于铝行业熔炼炉烟气治理的送料装置，能够有效解决烟气中有害烟气成分浓度达到排放标准。[0004]本发明解决技术问题所采用的技术方案是：一种用于铝行业熔炼炉烟气治理的送料装置，包括储料仓、手动螺旋插板阀、变频卸料器、送料风机、储料仓框架、输送管和电气控制系统，所述储料仓由储料仓框架支撑，所述手动螺旋插板阀和变频卸料器设置于储料仓底部并与输送管连接，所述输送管上设有送料风机,所述输送管与烟气风管连通；所述电气控制系统通过电缆分别与变频卸料器、送料风机连接；所述储料仓框架一侧设有平台爬梯。[0005]作为一种优选，所述储料仓与储料仓框架之间及储料仓框架与平台爬梯之间均采用焊接连接。[0006]作为一种优选，所述储料仓和送料风机均通过膨胀紧固件固定在地面上。[0007]本发明的有益效果是:①高效：卸料器通过变频调速，调整物料的下料速度即可达到物料在烟道的化学反应所需要的用量；②省时省力：通过送料风机和输送管，即可快速的把储料仓内的物料输送到烟道中；③操作简单：只要在电气控制柜上按启停按钮操作即可；结构简洁合理，安装、拆卸方便，便于维护和检修。附图说明[0008]图1为本发明实施例的主视结构示意图。[0009]图2为本发明实施例图1的左视示意图。[0010]图3为本发明实施例图1的俯视示意图。[0011]下面结合附图对本发明做进一步说明。具体实施方式[0012]如附图1、图2、图3所示，一种用于铝行业熔炼炉烟气治理的送料装置，包括储料3CN107144148A说明书2/2页仓1、手动螺旋插板阀2、变频卸料器3、送料风机4、储料仓框架5、输送管6和电气控制系统8，所述储料仓1用焊接的方式固定在储料仓框架5上；所述储料仓框架5用钢膨胀紧固件的方式固定在地面上；所述手动螺旋插板阀2与变频卸料器3用紧固件的方式与储料仓1的下料口进行固定；所述送料风机4用钢膨胀紧固
