线材单端打端沾锡机.pdf

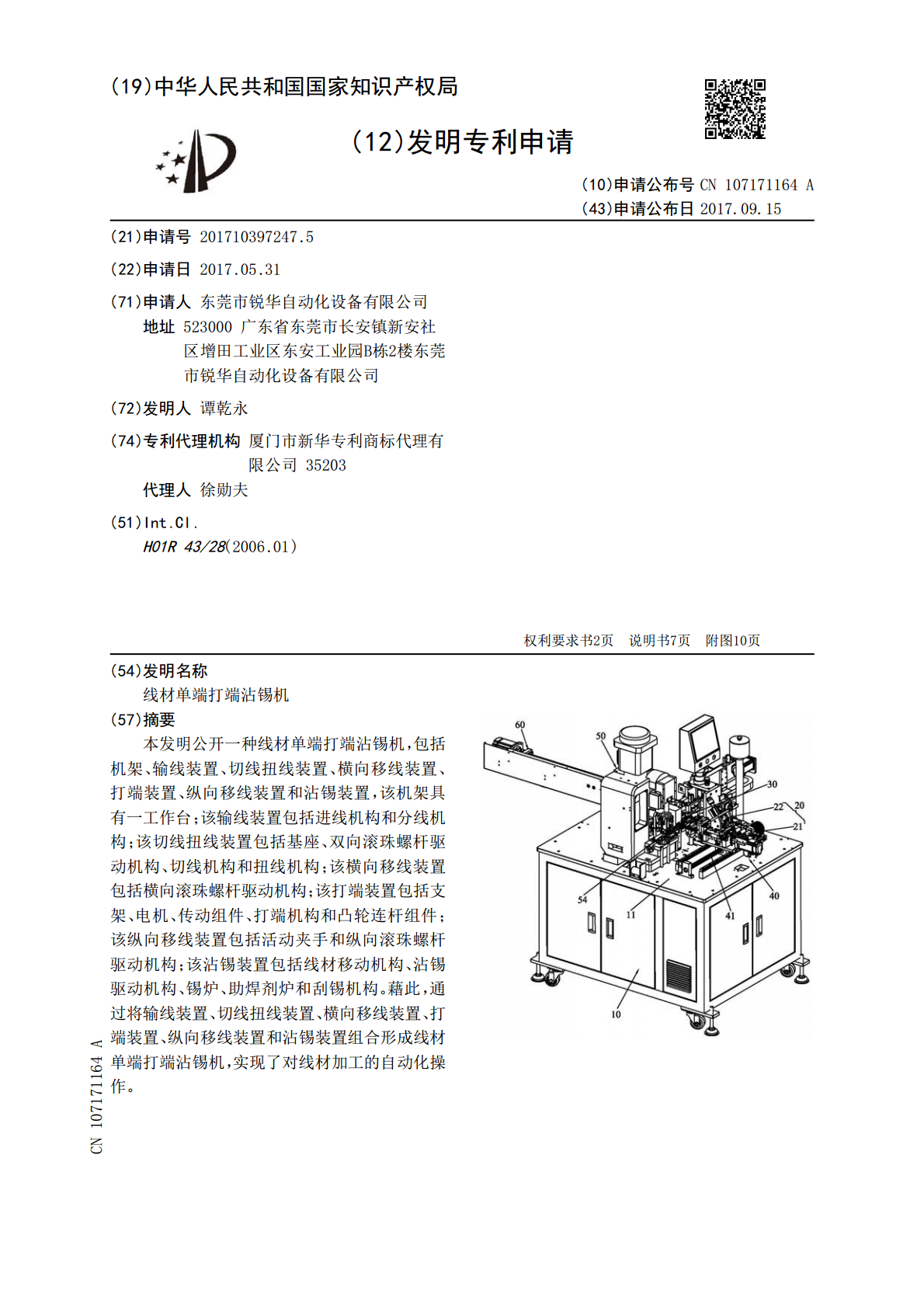

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107171164A(43)申请公布日2017.09.15(21)申请号201710397247.5(22)申请日2017.05.31(71)申请人东莞市锐华自动化设备有限公司地址523000广东省东莞市长安镇新安社区增田工业区东安工业园B栋2楼东莞市锐华自动化设备有限公司(72)发明人谭乾永(74)专利代理机构厦门市新华专利商标代理有限公司35203代理人徐勋夫(51)Int.Cl.H01R43/28(2006.01)权利要求书2页说明书7页附图10页(54)发明名称线材单端打端沾锡机(57)摘要本发明公开一种线材单端打端沾锡机，包括机架、输线装置、切线扭线装置、横向移线装置、打端装置、纵向移线装置和沾锡装置，该机架具有一工作台；该输线装置包括进线机构和分线机构；该切线扭线装置包括基座、双向滚珠螺杆驱动机构、切线机构和扭线机构；该横向移线装置包括横向滚珠螺杆驱动机构；该打端装置包括支架、电机、传动组件、打端机构和凸轮连杆组件；该纵向移线装置包括活动夹手和纵向滚珠螺杆驱动机构；该沾锡装置包括线材移动机构、沾锡驱动机构、锡炉、助焊剂炉和刮锡机构。藉此，通过将输线装置、切线扭线装置、横向移线装置、打端装置、纵向移线装置和沾锡装置组合形成线材单端打端沾锡机，实现了对线材加工的自动化操作。CN107171164ACN107171164A权利要求书1/2页1.一种线材单端打端沾锡机，其特征在于：包括有机架、安装于机架上的输线装置、切线扭线装置、驱动输线装置横向移动的横向移线装置、打端装置、纵向移线装置和沾锡装置，该机架上具有一工作台；该输线装置纵向设置于工作台上，其包括有进线机构和用于将排线中各支线分割开的分线机构，该分线机构位于进线机构上方；该切线扭线装置位于上述输线装置前侧，其包括有基座、双向滚珠螺杆驱动机构、切线机构和扭线机构，该基座包括有基板和设置于基板上下两端的支撑板；该双向滚珠螺杆驱动机构包括有第一驱动电机、螺杆、上滑座和下滑座，该第一驱动电机竖直安装于上述其中一支撑板上，该螺杆竖向安装于两支撑板之间，并与第一驱动电机轴端相连，该上滑座和下滑座可上下滑动式安装于螺杆上，并于基板上竖向设置有供上滑座和下滑座上下滑动的第一导轨；该切线机构包括有上切刀组件和下切刀组件，该上切刀组件安装于上滑座上，其包括有用于切断线材的上切刀和位于上切刀两侧用于切断线材外皮的上切皮刀；该下切刀组件安装于下滑座上，其包括有用于切断线材的下切刀和位于下切刀两侧用于切断线材外皮的下切皮刀；该扭线机构安装于基板侧旁，其包括有上牙板、下牙板和驱动上下牙板彼此相互压紧的压紧组件以及驱动上下牙板往复移动进行扭线操作的往复驱动组件，该上牙板和下牙板彼此相对面上分别设置有滚牙；该压紧组件包括上滑块、下滑块、上压紧气缸和下压紧气缸，于上滑座和下滑座上分别竖向设置有第二导轨，上滑块和下滑块分别可滑动式对应安装于上滑座和下滑座的第二导轨上，该上压紧气缸安装于上滑座上，其轴端与上滑块相连，该下压紧气缸安装于下滑座上，其轴端与下滑块相连；该往复驱动组件包括有摆杆、驱动摆杆左右摆动的扭线驱动部以及两移动杆，该摆杆安装于扭线驱动部输出端，于摆杆上下两端分别向外凸伸设置有一圆柱形拨柱，该两移动杆包括上移动杆和下移动杆，于上移动杆和下移动杆后端分别竖直设置有一导向块，于该两导向块上分别设置有与上述拨柱相匹配的导槽，上述摆杆上下两端的拨柱对应可滑动式位于两导向块之导槽中，并上移动杆可左右移动式限位于上滑块上，其前端与上牙板相连，下移动杆可左右移动式限位于下滑块上，其前端与下牙板相连；该横向移线装置位于上述输线装置下方，其包括有横向滚珠螺杆驱动机构，输线装置与该横向滚珠螺杆驱动机构相连；该打端装置位于横向移线装置端部侧旁，其包括有支架、电机、传动组件、打端机构和驱动打端机构进行打端操作的凸轮连杆组件，该支架安装于上述工作台上，该电机安装于支架上，该传动组件连接于电机轴端，该打端机构安装于支架上，该凸轮连杆组件连接于传动组件和打端机构之间；该纵向移线装置纵向正对上述输线装置，其包括有活动夹手和驱动活动夹手纵向移动牵拉线材的纵向滚珠螺杆驱动机构，该活动夹手与纵向滚珠螺杆驱动机构相连；该沾锡装置包括有用于移动待沾锡线材的线材移动机构、沾锡驱动机构、锡炉、助焊剂炉和刮锡机构，该线材移动机构包括有机架、横梁、横向驱动组件和线材翻转固定组件，该横梁设置于机架上，该横向驱动组件安装于横梁上，该线材翻转固定组件可横向滑动式安装于横梁上，并与横向驱动组件相连；该沾锡驱动机构包括有固定架、升降架和竖向滚珠螺杆驱动组件，该固定架位于上述线材翻转固定组件下方，该竖向滚珠螺杆驱动组件安装于2CN107171164A权利要求书2/2页固定
