一种水处理药剂的投加方法及装置.pdf

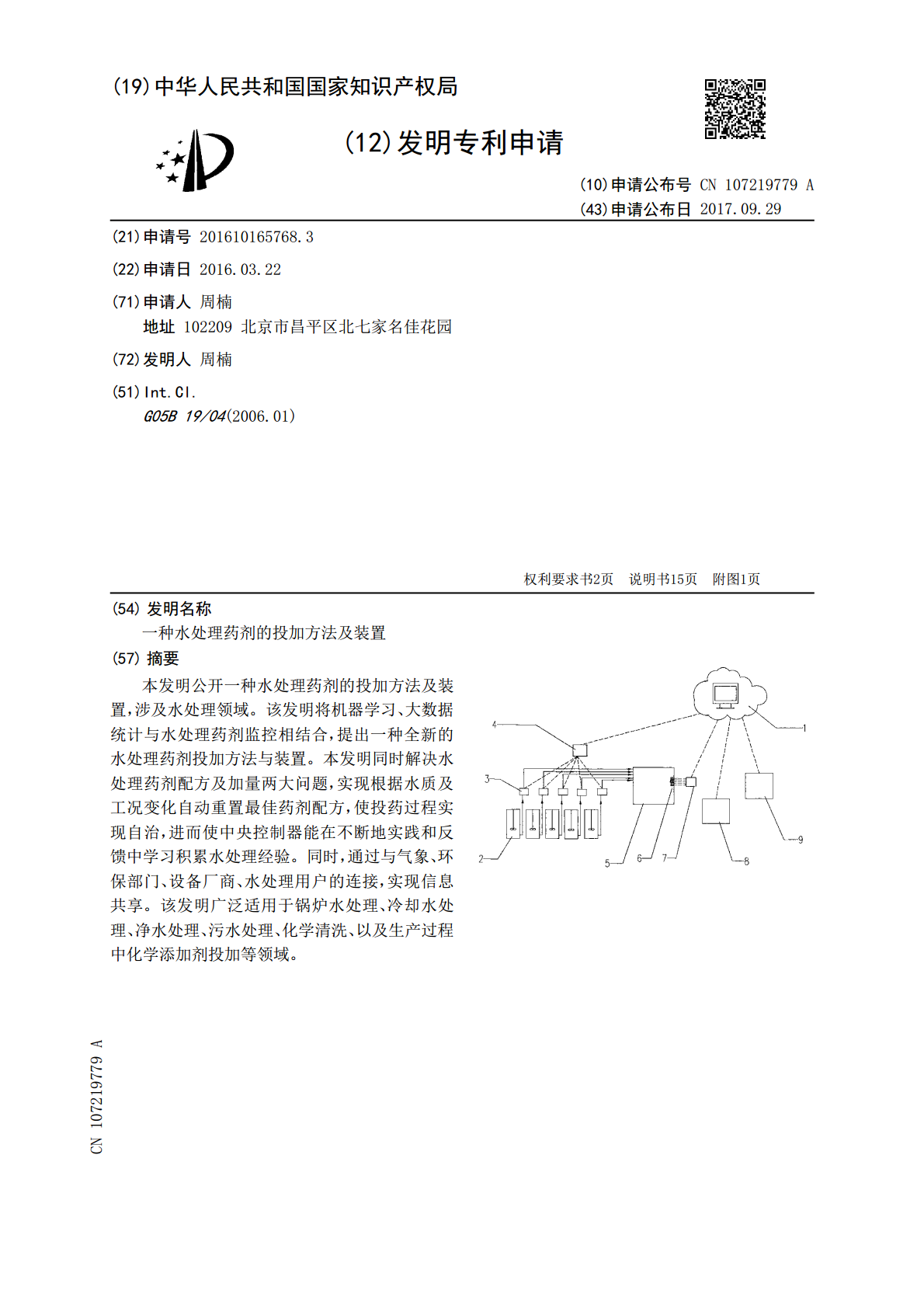

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107219779A(43)申请公布日2017.09.29(21)申请号201610165768.3(22)申请日2016.03.22(71)申请人周楠地址102209北京市昌平区北七家名佳花园(72)发明人周楠(51)Int.Cl.G05B19/04(2006.01)权利要求书2页说明书15页附图1页(54)发明名称一种水处理药剂的投加方法及装置(57)摘要本发明公开一种水处理药剂的投加方法及装置，涉及水处理领域。该发明将机器学习、大数据统计与水处理药剂监控相结合，提出一种全新的水处理药剂投加方法与装置。本发明同时解决水处理药剂配方及加量两大问题，实现根据水质及工况变化自动重置最佳药剂配方，使投药过程实现自治，进而使中央控制器能在不断地实践和反馈中学习积累水处理经验。同时，通过与气象、环保部门、设备厂商、水处理用户的连接，实现信息共享。该发明广泛适用于锅炉水处理、冷却水处理、净水处理、污水处理、化学清洗、以及生产过程中化学添加剂投加等领域。CN107219779ACN107219779A权利要求书1/2页1.一种水处理药剂的投加方法，其特征在于包括以下步骤：将水处理系统工况数据上传至中心计算机，由中心计算机通过智能计算和/或通过以往众多案例的配方大数据分析，得到一组或几组该工况下水处理工艺的基本药剂配方；所述系统工况数据选自设备运行参数数据、气候环境参数数据、水质状况、技术要求；水处理药剂投加时，先将水处理药剂配方中的原料和/或配方半成品和/或配方成品分别存于不同的储料容器内，中心计算机按照所述药剂配方给计量投药设备制定投药策略，将投药速度指令下达给与各储料容器相连的相应计量投药设备，计量投药设备自动调节配方及用量向水系统投加药剂；在线检测单元将运行中采集的工艺运行参数数据实时通过网络上传至中心计算机，所述工艺运行数据包括水质参数和设备运行参数；中心计算机根据所述采集的工艺运行参数数据的变化、通过智能计算和/或众多案例的大数据分析，计算出一个修正配方，中心计算机将新配方及投加量的指令下达给各储料容器的计量投药设备，实现变配方投药；通过不断监控、反馈与分析，实现水处理投药系统的自治；中心计算机通过网络连接使用该技术的用户，实时监测用户并为其提供相应的水处理药剂配方及用量，中心计算机中配方数据库支持用户共享。2.如权利要求1所述的方法，其特征在于运行中在线检测单元进一步检测药剂的应用效果参数，中心计算机每一次药剂配方指令的实施，对应得到一组该配方的实施效果的数据反馈，所述配方、所述该配方的实施效果的数据以及对应的工艺运行数据一起储存到中心计算机的数据库；中心计算机不断收集各工作现场传回的配方效果的验证数据，汇总形成的水处理药剂配方的大数据用来指导新的用户，进而采集到更多的数据。3.如权利要求1或2所述的方法，其特征在于基本药剂配方的确定是先由中心计算机计算得出几组效果相近的待选配方，再将各自待选配方的原材料名称及数量通过网络提供给用户，最后由用户根据原材料的市场行情自由选择决定最终基本药剂配方；所述基本药剂配方由用户根据原材料的市场行情自由选择决定。4.如权利要求1或2所述的方法，其特征在于中心计算机进一步通过网络连接外部设备和/或相关机构数据库；所述外部设备为水处理药剂投加环节之外的其他水处理设备，选自水预处理设备、精处理设备、排污设备、蒸发结晶设备、以及工艺侧设备，中心计算机为所述设备提供数据和/或控制指令；所述机构数据库选自其它水处理公司数据库、设备提供商数据库、环保部门数据库、气象部门数据库，中心计算机与所述机构数据库实现信息交流。5.一种水处理药剂的投加装置，其特征在于包括：储药单元：用于将配方中的各种原料和/或配方半成品分别储存，由多个储存容器组成；智能投药单元：它连接储药单元与水系统，通过网络接受中心计算机的投药指令，控制投药装置变配方变流量投药；数据在线监测单元：由多种传感装置构成，用于实时在线采集系统参数、水质运行参数，以及药剂投放后的使用效果参数，可通过数据传输单元将数据传送至中心计算机；数据传输单元：接受指令与发送数据的装置，该装置用于智能投药单元与中心计算机的信息交流、以及数据在线监测单元与中心计算机的信息交流；中心计算机：所有水处理配方数据储存其中，拥有水处理药剂数据库和分析计算软件，2CN107219779A权利要求书2/2页所述分析计算软件执行智能计算和/或众多案例的大数据分析，计算出最佳药剂配方；中心计算机负责接收所述数据在线监测单元传回的数据，根据所述传回的数据的变化、通过智能计算和/或众多案例的大数据分析，计算出最佳药剂配方，负责通过网络给用户提供最佳水处理配方，发送指令指导智能投药单元变配方加药或变加量加药。6.如
