一种食品包装用烧烤袋.pdf

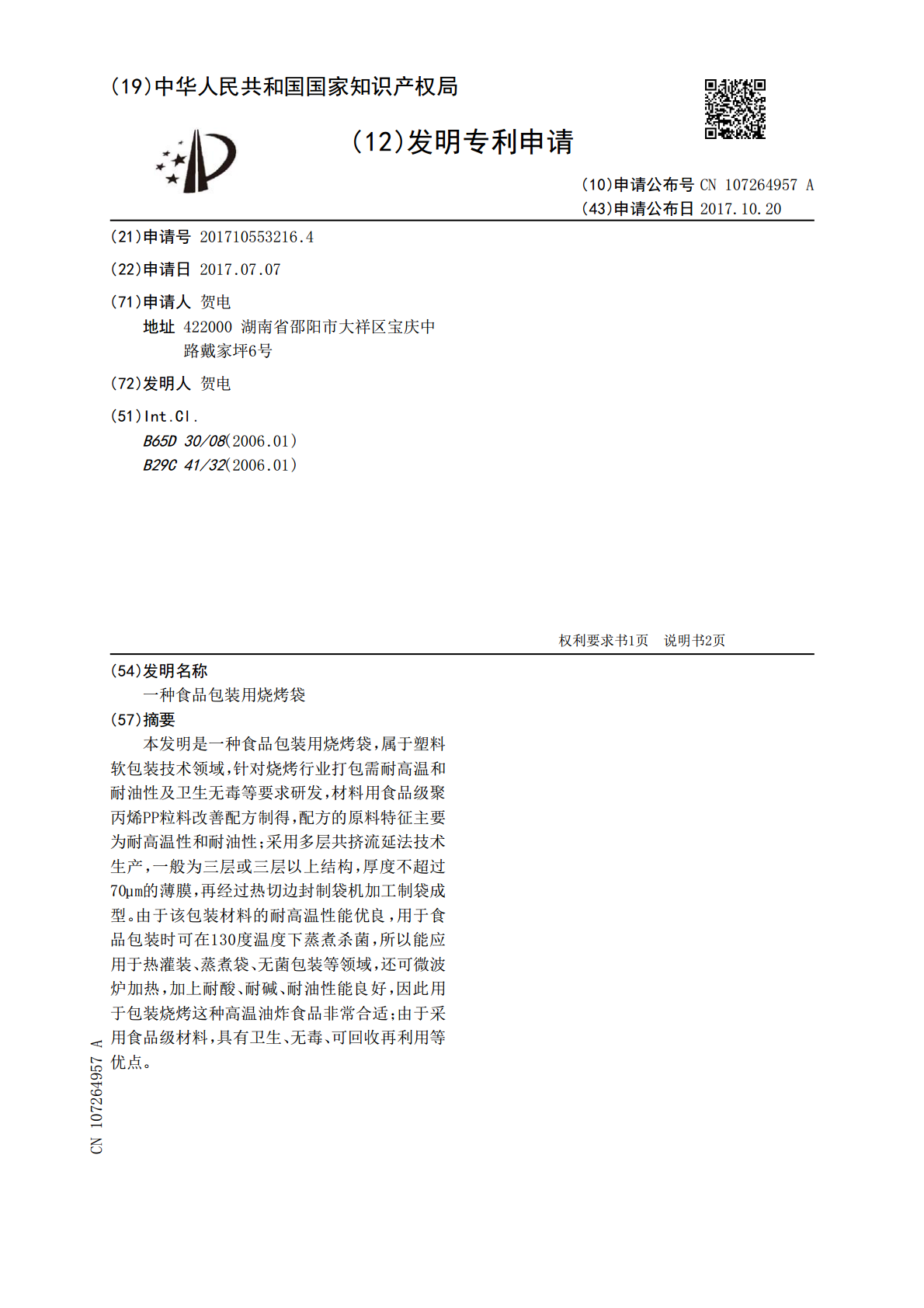

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107264957A(43)申请公布日2017.10.20(21)申请号201710553216.4(22)申请日2017.07.07(71)申请人贺电地址422000湖南省邵阳市大祥区宝庆中路戴家坪6号(72)发明人贺电(51)Int.Cl.B65D30/08(2006.01)B29C41/32(2006.01)权利要求书1页说明书2页(54)发明名称一种食品包装用烧烤袋(57)摘要本发明是一种食品包装用烧烤袋，属于塑料软包装技术领域，针对烧烤行业打包需耐高温和耐油性及卫生无毒等要求研发，材料用食品级聚丙烯PP粒料改善配方制得，配方的原料特征主要为耐高温性和耐油性；采用多层共挤流延法技术生产，一般为三层或三层以上结构，厚度不超过70µm的薄膜，再经过热切边封制袋机加工制袋成型。由于该包装材料的耐高温性能优良，用于食品包装时可在130度温度下蒸煮杀菌，所以能应用于热灌装、蒸煮袋、无菌包装等领域，还可微波炉加热，加上耐酸、耐碱、耐油性能良好，因此用于包装烧烤这种高温油炸食品非常合适；由于采用食品级材料，具有卫生、无毒、可回收再利用等优点。CN107264957ACN107264957A权利要求书1/1页1.一种食品包装用烧烤袋，其材料为塑料薄膜，其特征是采用食品级聚丙烯PP粒料改善配方通过多层共挤流延设备加工成三层或三层以上结构的薄膜，再经过热切边封制袋机加工制袋成型。2.根据权利要求1所述的一种食品包装用烧烤袋，其特征是材料由聚丙烯粒料做成三层结构的薄膜，分为外层、中间层、内层，外层采用熔融指数7-12g/10min，熔体温度范围为140度的聚丙烯共聚物，中间层采用熔融指数6-10g/10min，熔体温度范围为150度的聚丙烯均聚物，内层采用熔融指数7-12g/10min，熔体温度范围为140度的聚丙烯共聚物。3.根据权利要求2所述的一种食品包装用烧烤袋，其特征是材料包括三层结构，由外至内依次排列及用量配比为：外层共聚物15-20％、中间层均聚物60-70％、内层共聚物15-20％。4.根据权利要求2所述的一种食品包装用烧烤袋，其特征是材料厚度外层为10-15µm、中间层为30-50µm、内层为10-15µm，总厚度不超过70µm的薄膜。5.根据权利要求2所述的一种食品包装用烧烤袋，其特征是材料的外层成分主要是提高抗冲击强度的共聚物，中间层成分主要是提高阻隔性和耐高温性的均聚物，内层成分主要是改善低温热封性的共聚物，以上聚丙烯PP原料熔体温度都达到140-150度，可在130度温度下蒸煮杀菌，可微波炉加热，耐油阻水。6.根据权利要求1所述的一种食品包装用烧烤袋，其特征是材料可做成三层以上结构的薄膜，每增加一层添加相应的改性材料来增加更多的性能。7.根据权利要求1所述的一种食品包装用烧烤袋，其特征是用三层或三层以上结构的改性薄膜，经过热切边封制袋机加工成平口袋或自粘袋，可开口、可封口。2CN107264957A说明书1/2页一种食品包装用烧烤袋技术领域[0001]该包装袋属于塑料软包装技术领域，采用耐高温性和耐油性材料制成，主要用于食品行业，具有便携、卫生、无毒等优点，是一种功能性包装袋。背景技术[0002]在烧烤行业打包时，目前普遍存在白色泡沫饭盒、PE背心袋或平口袋、纸袋混合使用的状况；由于泡沫饭盒是国家已明令禁止生产与使用的，而PE背心袋有很多并不是由食品级专用材料制成，甚至有些有色的还是由二次回收的废料制成，明显是不卫生和有毒的，会影响人体健康，而纸袋的耐油耐湿性又差；因烧烤属于高温食品，一般烤肉或烤海鲜的表面温度有80-90多度，而上述包装普遍耐高温性差，易发生熔解变形，释放有害物质，对食品和环境造成污染，因此不宜包装高温食品，所以市面上一直没有形成一个满意的包装标准和规范的产品，如何采用健康、环保又好用的包装一直是食品行业追求的目标。发明内容[0003]该包装袋针对烧烤行业打包需耐高温性和耐油性及卫生无毒等要求研发，本发明指的高温范围为100-130度；目的是为烧烤打包提供一种便携、好用又卫生的包装；袋子外观轻巧、透明性好、光泽度高，耐高温及耐油性优良；因为是采用食品级材料，所以卫生、无毒、可回收再利用。[0004]该包装袋的制作方法是：材料由食品级聚丙烯粒料通过多层共挤流延法用改善配方制成，配方的原料特征主要为耐高温和耐油性，通过多层共挤流延设备加工成三层或三层以上结构，厚度不超过70µm的薄膜，再经过热切边封制袋机加工制袋成型。[0005]由于该包装材料的耐高温性能优良，用于食品包装时可在130度温度下蒸煮杀菌，所以能应用于热灌装、蒸煮袋、无菌包装等领域，还可微波炉加热，加上耐酸、耐碱、耐油性能良好，因此用于包装烧烤这种高温油炸食品非常
