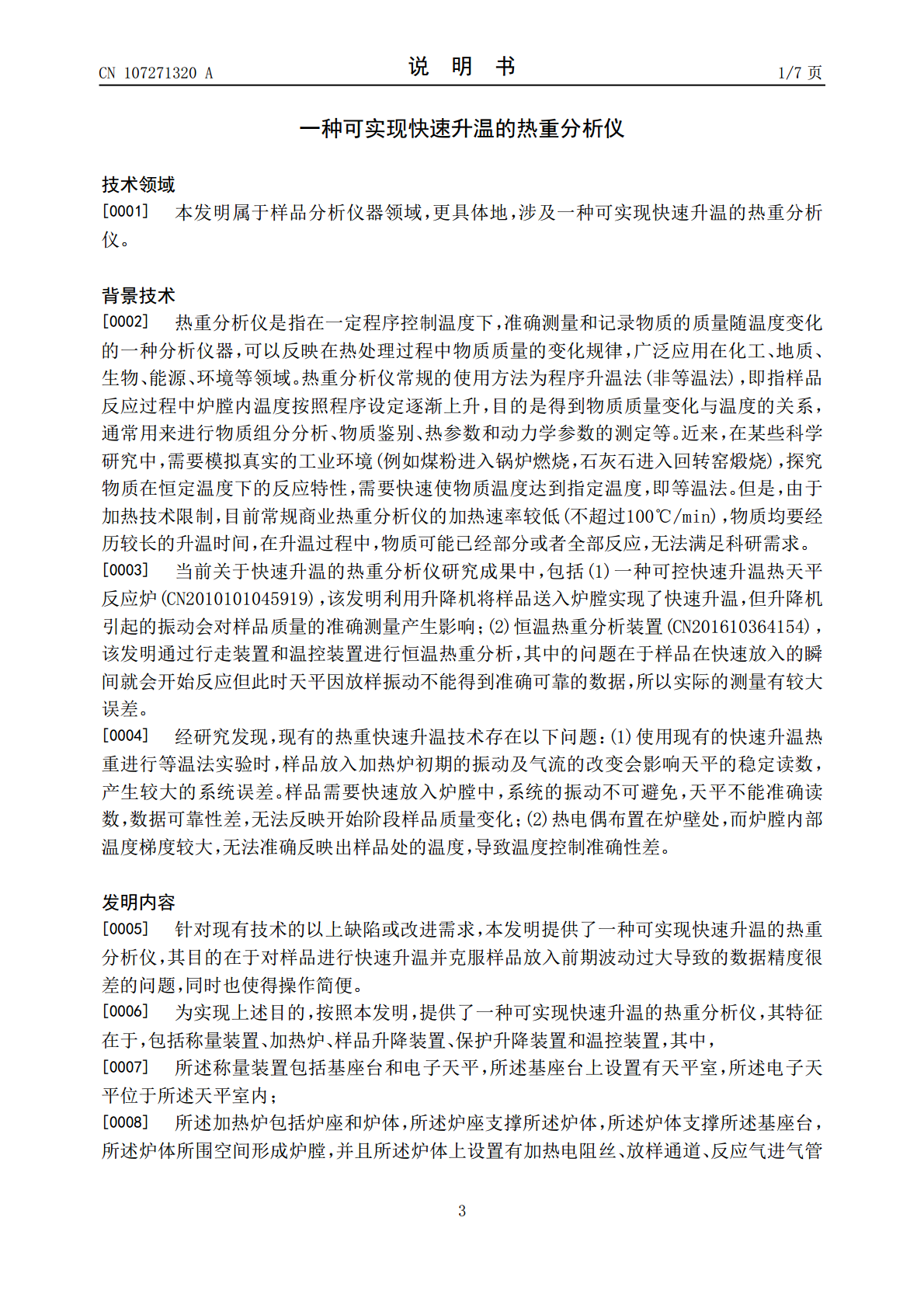

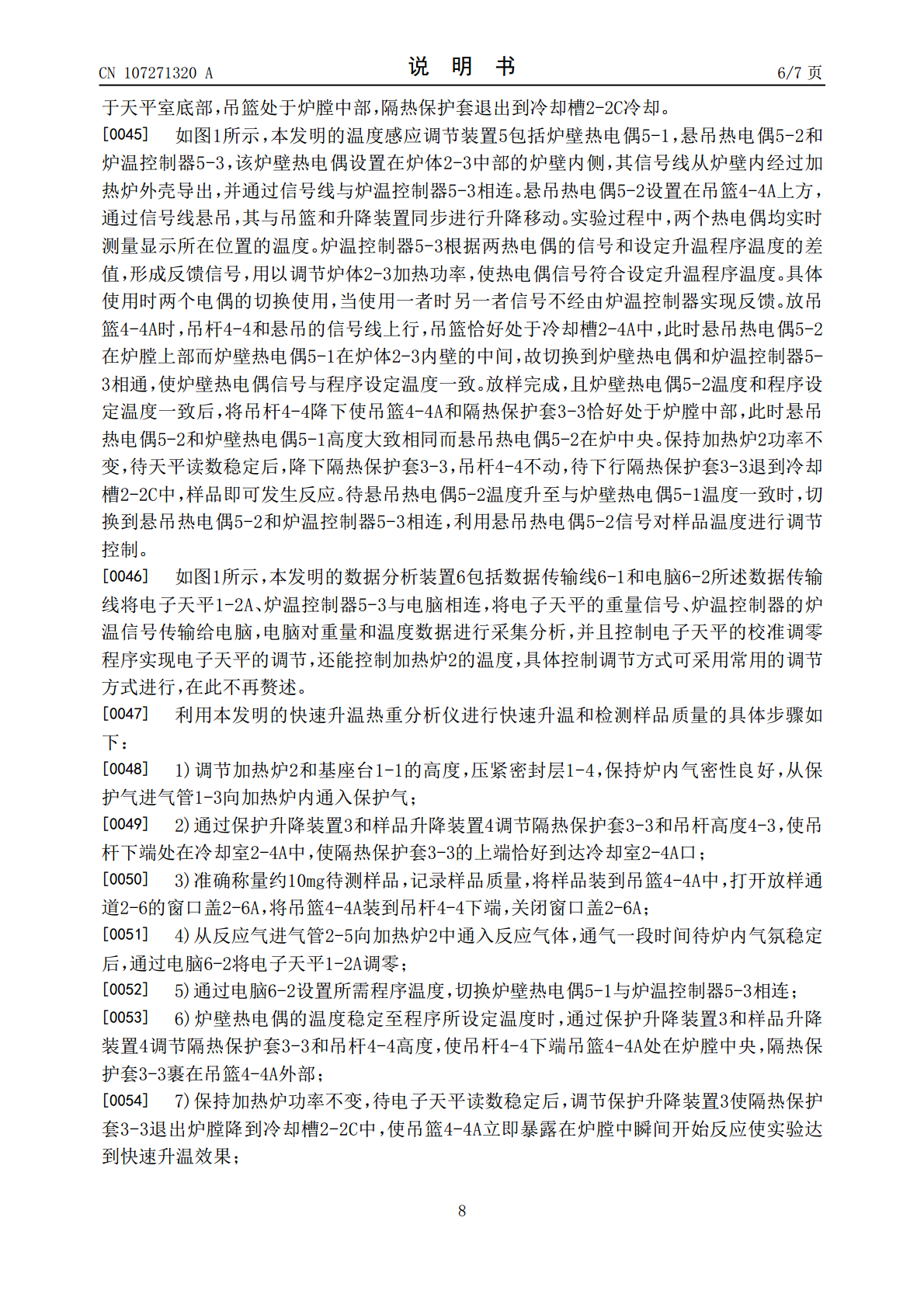

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107271320A(43)申请公布日2017.10.20(21)申请号201710421248.9(22)申请日2017.06.07(71)申请人华中科技大学地址430074湖北省武汉市洪山区珞喻路1037号申请人中国科学院广州能源研究所(72)发明人罗光前邹仁杰李艺铭曹良李显姚洪顾菁袁浩然陈勇(74)专利代理机构华中科技大学专利中心42201代理人周磊曹葆青(51)Int.Cl.G01N5/04(2006.01)权利要求书1页说明书7页附图4页(54)发明名称一种可实现快速升温的热重分析仪(57)摘要本发明属于样品分析仪器领域，并公开了一种可实现快速升温的热重分析仪，包括称量装置、加热炉、样品升降装置、保护升降装置和温控装置，所述称量装置包括基座台和电子天平；所述加热炉包括炉座和炉体，所述炉体上设置有加热电阻丝、放样通道、反应气进气管和反应废气出气管；所述样品升降装置包括第一动力机构、第一传动装置、升降台和吊杆；所述保护升降装置包括第二动力机构、第二传动装置和隔热保护套；所述温控装置与所述加热炉连接，以用于控制所述炉膛的温度。本发明的隔热保护套将吊篮保护起来，可消除反应初期的数据异常波动，提高测量完整性、可靠性和准确性。CN107271320ACN107271320A权利要求书1/1页1.一种可实现快速升温的热重分析仪，其特征在于，包括称量装置、加热炉、样品升降装置、保护升降装置和温控装置，其中，所述称量装置包括基座台和电子天平，所述基座台上设置有天平室，所述电子天平位于所述天平室内；所述加热炉包括炉座和炉体，所述炉座支撑所述炉体，所述炉体支撑所述基座台，所述炉体所围空间形成炉膛，并且所述炉体上设置有加热电阻丝、放样通道、反应气进气管和反应废气出气管；所述样品升降装置包括第一动力机构、第一传动装置、升降台和吊杆，所述第一动力机构安装在所述基座台上并且其通过所述传动装置驱动所述升降台上下移动，所述升降台位于所述天平室内并且该升降台承接所述电子天平，所述吊杆的上端悬挂在所述电子天平上并且其下端悬挂吊篮，以用于承接样品并通过电子天平获得样品质量的变化，所述吊杆的下端伸入所述加热炉的炉膛；所述保护升降装置包括第二动力机构、第二传动装置和隔热保护套，所述第二动力机构安装在所述炉座上并且其通过所述第二传动装置驱动所述隔热保护套上下移动，所述隔热保护套上方设置有开口，以作为吊篮进出所述隔热保护套的通道；所述温控装置与所述加热炉连接，以用于控制所述炉膛的温度。2.根据权利要求1所述的一种可实现快速升温的热重分析仪，其特征在于，所述基座台上设置有与所述天平室连通的保护气进气管和第一中间输气通道，所述炉体上设置有与所述炉膛连通的第二中间输气通道，所述第一中间输气通道和第二中间输气通道连通。3.根据权利要求1所述的一种可实现快速升温的热重分析仪，其特征在于，所述隔热保护套包括外壳体及设置在所述外壳体内壁上的隔热层。4.根据权利要求1所述的一种可实现快速升温的热重分析仪，其特征在于，所述温控装置包括温度感应调节装置，所述温度感应调节装置包括炉壁热电偶和和炉温控制器，所述炉壁热电偶安装在所述炉体内壁上，所述炉温控制器与所述炉壁热电偶和所述加热电阻丝连接，以用于获取炉膛的温度，并基于从所述炉壁热电偶获得的炉膛温度来控制所述加热电阻丝上的电流大小，从而控制炉膛温度。5.根据权利要求4所述的一种可实现快速升温的热重分析仪，其特征在于，所述温控装置还包括数据分析装置，所述数据分析装置包括上位机和数据传输线，所述上位机通过数据传输线分别与所述电子天平和温度感应调节装置连接。6.根据权利要求4所述的一种可实现快速升温的热重分析仪，其特征在于，所述吊杆上还安装有悬吊热电偶，所述悬吊热电偶伸入所述吊篮内，以用于测量吊篮内的温度，所述炉温控制器还与所述悬吊热电偶连接，以用于获取炉膛的温度，并基于从所述悬吊热电偶获得的炉膛温度来控制所述加热电阻丝上的电流大小，从而控制炉膛温度。7.根据权利要求1所述的一种可实现快速升温的热重分析仪，其特征在于，所述炉座包括底座及设置在底座上的支撑台，所述支撑台支撑所述炉体，所述支撑台的上部设置有冷却槽，以作为所述隔热保护套的停留空间。8.根据权利要求1所述的一种可实现快速升温的热重分析仪，其特征在于，所述炉体包括炉壁及设置在炉壁上部的冷却块，所述冷却块的下部设置有冷却槽，以作为所述吊篮的停留空间。2CN107271320A说明书1/7页一种可实现快速升温的热重分析仪技术领域[0001]本发明属于样品分析仪器领域，更具体地，涉及一种可实现快速升温的热重分析仪。背景技术[0002]热重分析仪是指在一定程序控制温度下，准确测量和记录物质的质量随温度变化的一种分析仪
