一种节能环保的建筑装饰材料及其制备方法.pdf

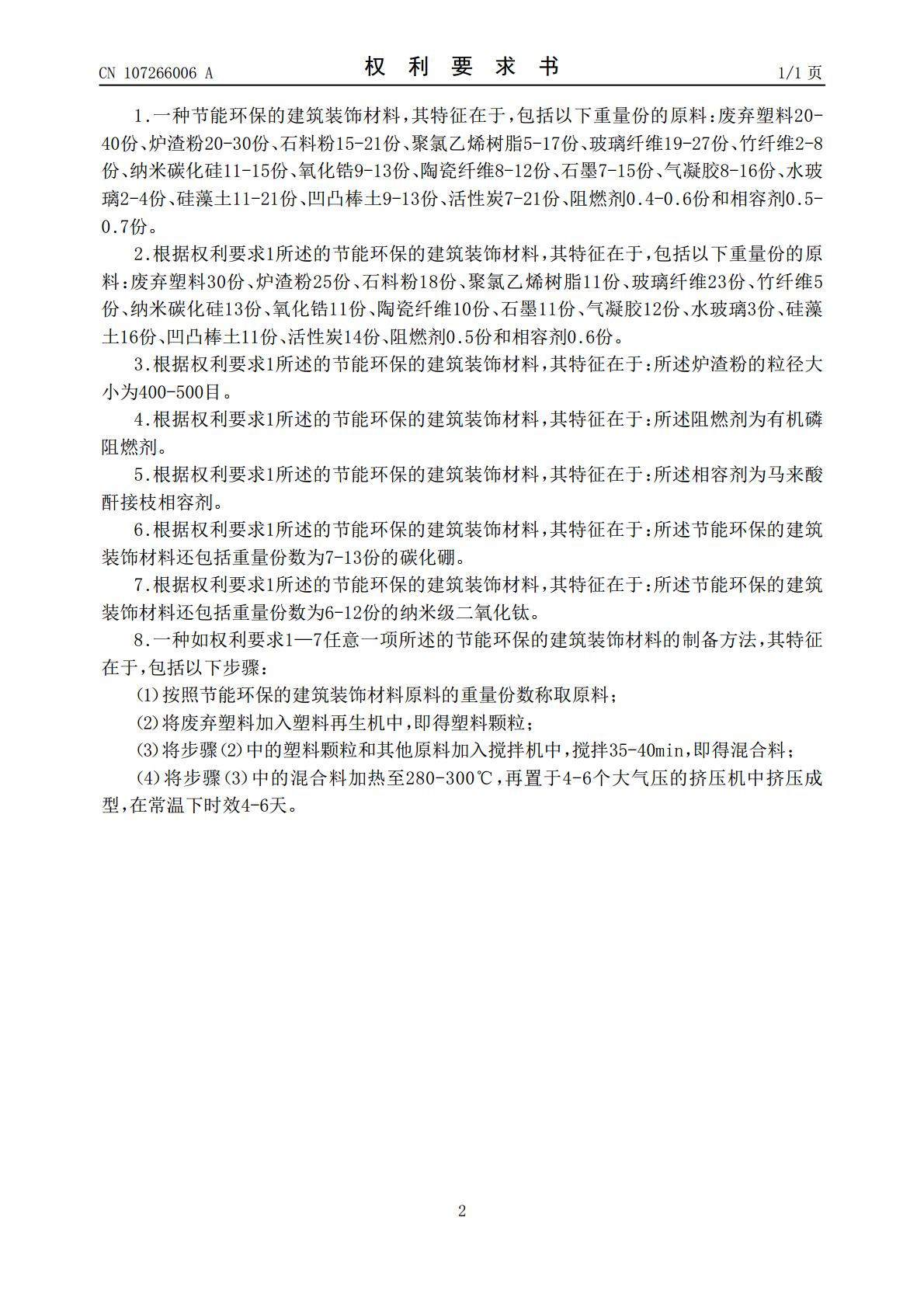

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107266006A(43)申请公布日2017.10.20(21)申请号201710540743.1(22)申请日2017.07.05(71)申请人合肥市一片叶装饰工程有限公司地址230000安徽省合肥市经济技术开发区耕耘路北，莲花路西红莲园9幢106室(72)发明人郭建(74)专利代理机构合肥道正企智知识产权代理有限公司34130代理人张浩(51)Int.Cl.C04B28/26(2006.01)C04B111/28(2006.01)权利要求书1页说明书7页(54)发明名称一种节能环保的建筑装饰材料及其制备方法(57)摘要本发明提供一种节能环保的建筑装饰材料及其制备方法，涉及建筑材料领域，节能环保的建筑装饰材料包括以下重量份的原料：废弃塑料、炉渣粉、石料粉、聚氯乙烯树脂、玻璃纤维、竹纤维、纳米碳化硅、氧化锆、陶瓷纤维、石墨、气凝胶、水玻璃、硅藻土、凹凸棒土、活性炭份、阻燃剂和相容剂；制备方法包括以下步骤：（1）称取原料、（2）制备塑料颗粒、（3）搅拌、（4）加热和挤压成型。本发明制得的建筑装饰材料具有防火性好、节能环保效果好和成本低的优点。CN107266006ACN107266006A权利要求书1/1页1.一种节能环保的建筑装饰材料，其特征在于，包括以下重量份的原料：废弃塑料20-40份、炉渣粉20-30份、石料粉15-21份、聚氯乙烯树脂5-17份、玻璃纤维19-27份、竹纤维2-8份、纳米碳化硅11-15份、氧化锆9-13份、陶瓷纤维8-12份、石墨7-15份、气凝胶8-16份、水玻璃2-4份、硅藻土11-21份、凹凸棒土9-13份、活性炭7-21份、阻燃剂0.4-0.6份和相容剂0.5-0.7份。2.根据权利要求1所述的节能环保的建筑装饰材料，其特征在于，包括以下重量份的原料：废弃塑料30份、炉渣粉25份、石料粉18份、聚氯乙烯树脂11份、玻璃纤维23份、竹纤维5份、纳米碳化硅13份、氧化锆11份、陶瓷纤维10份、石墨11份、气凝胶12份、水玻璃3份、硅藻土16份、凹凸棒土11份、活性炭14份、阻燃剂0.5份和相容剂0.6份。3.根据权利要求1所述的节能环保的建筑装饰材料，其特征在于：所述炉渣粉的粒径大小为400-500目。4.根据权利要求1所述的节能环保的建筑装饰材料，其特征在于：所述阻燃剂为有机磷阻燃剂。5.根据权利要求1所述的节能环保的建筑装饰材料，其特征在于：所述相容剂为马来酸酐接枝相容剂。6.根据权利要求1所述的节能环保的建筑装饰材料，其特征在于：所述节能环保的建筑装饰材料还包括重量份数为7-13份的碳化硼。7.根据权利要求1所述的节能环保的建筑装饰材料，其特征在于：所述节能环保的建筑装饰材料还包括重量份数为6-12份的纳米级二氧化钛。8.一种如权利要求1—7任意一项所述的节能环保的建筑装饰材料的制备方法，其特征在于，包括以下步骤：（1）按照节能环保的建筑装饰材料原料的重量份数称取原料；（2）将废弃塑料加入塑料再生机中，即得塑料颗粒；（3）将步骤（2）中的塑料颗粒和其他原料加入搅拌机中，搅拌35-40min，即得混合料；（4）将步骤（3）中的混合料加热至280-300℃，再置于4-6个大气压的挤压机中挤压成型，在常温下时效4-6天。2CN107266006A说明书1/7页一种节能环保的建筑装饰材料及其制备方法技术领域[0001]本发明属于建筑材料领域，具体涉及一种节能环保的建筑装饰材料及其制备方法。背景技术[0002]随着社会进步和人民生活水平的提高，人们对建筑材料的要求越来越高，尤其是建筑材料中的建筑装饰材料，现有的建筑装饰材料有木质的、金属的、钢塑的和石膏的，但是，该类型的建筑装饰材料一般以不可再生资源为原材，不利于资源的可持续利用，而且成本高，对于木质、塑料类的节能环保的建筑装饰材料还存在易燃的问题，此外，现有的新制建筑装饰材料普遍含有有机挥发性物质，例如甲醛、芳香烃，严重污染环境和危害人们的身体健康。发明内容[0003]为了解决现有节能环保的建筑装饰材料存在着防火性差、节能环保效果差和成本高的问题，本发明的目的是提供一种节能环保的建筑装饰材料及其制备方法，制得的节能环保的建筑装饰材料具有防火性好、节能环保效果好和成本低的优点。[0004]本发明提供了如下的技术方案：[0005]一种节能环保的建筑装饰材料，包括以下重量份的原料：废弃塑料20-40份、炉渣粉20-30份、石料粉15-21份、聚氯乙烯树脂5-17份、玻璃纤维19-27份、竹纤维2-8份、纳米碳化硅11-15份、氧化锆9-13份、陶瓷纤维8-12份、石墨7-15份、气凝胶8-16份、水玻璃2-4份、硅藻土11-21份、凹凸棒土9-13份、活性炭7-21份、阻燃剂0
