排胶炉风道及排胶炉.pdf

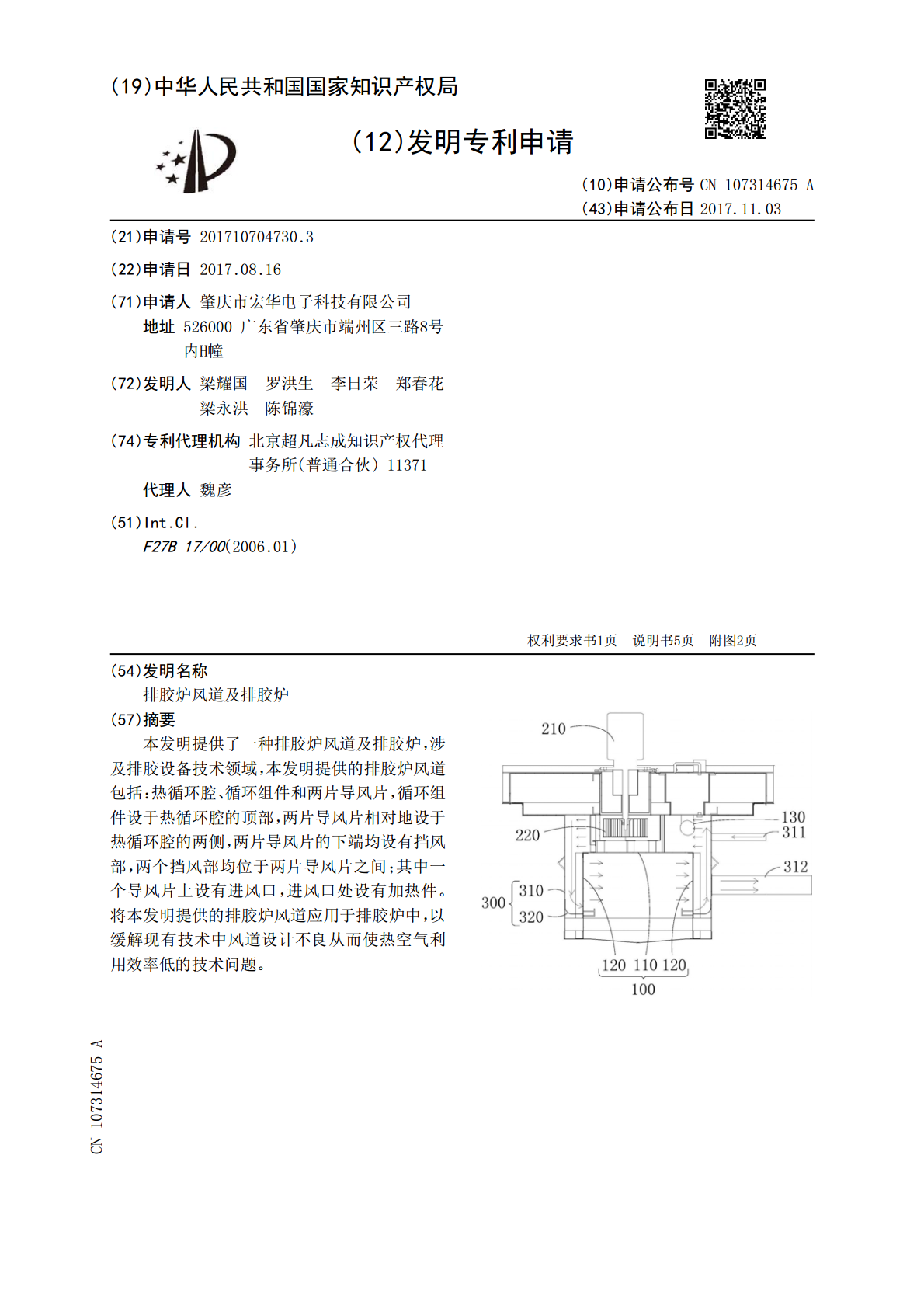

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107314675A(43)申请公布日2017.11.03(21)申请号201710704730.3(22)申请日2017.08.16(71)申请人肇庆市宏华电子科技有限公司地址526000广东省肇庆市端州区三路8号内H幢(72)发明人梁耀国罗洪生李日荣郑春花梁永洪陈锦濠(74)专利代理机构北京超凡志成知识产权代理事务所(普通合伙)11371代理人魏彦(51)Int.Cl.F27B17/00(2006.01)权利要求书1页说明书5页附图2页(54)发明名称排胶炉风道及排胶炉(57)摘要本发明提供了一种排胶炉风道及排胶炉，涉及排胶设备技术领域，本发明提供的排胶炉风道包括：热循环腔、循环组件和两片导风片，循环组件设于热循环腔的顶部，两片导风片相对地设于热循环腔的两侧，两片导风片的下端均设有挡风部，两个挡风部均位于两片导风片之间；其中一个导风片上设有进风口，进风口处设有加热件。将本发明提供的排胶炉风道应用于排胶炉中，以缓解现有技术中风道设计不良从而使热空气利用效率低的技术问题。CN107314675ACN107314675A权利要求书1/1页1.一种排胶炉风道，其特征在于，包括：热循环腔、循环组件和两片导风片，所述循环组件设于所述热循环腔的顶部，两片所述导风片相对地设于所述热循环腔的两侧，两片所述导风片的下端均设有挡风部，两个所述挡风部均位于两片所述导风片之间；其中一片所述导风片上设有进风口，所述进风口处设有加热件。2.根据权利要求1所述的排胶炉风道，其特征在于，所述循环组件包括电机和与所述电机连接的风轮，所述电机和所述风轮均位于所述热循环腔的顶部且所述风轮的轴线沿竖直方向设置。3.根据权利要求1所述的排胶炉风道，其特征在于，所述热循环腔包括一个顶板和两个侧板，所述顶板位于所述循环组件的下方，两个所述侧板相对地设于两片所述导风片之间且均与所述顶板连接；两个所述侧板上均设置有通风孔。4.根据权利要求1所述的排胶炉风道，其特征在于，所述导风片上设置有出风口，所述出风口处设有出风管，所述出风管的内部与所述热循环腔相通。5.根据权利要求4所述的排胶炉风道，其特征在于，所述进风口和所述出风口的数量均为多个，多个所述进风口和多个所述出风口沿所述热循环腔的延伸方向均匀分布。6.根据权利要求1－5任一项所述的排胶炉风道，其特征在于，所述导风片包括竖直部和与所述竖直部连接的弧形部，所述竖直部位于所述弧形部的上方且与所述循环组件相对设置；所述弧形部向远离所述循环组件的方向凸出。7.一种排胶炉，其特征在于，包括壳体、输料组件和如权利要求1－6任一项所述的排胶炉风道，所述排胶炉风道位于所述输料组件的上方，所述排胶炉风道和所述输料组件均设于所述壳体内。8.根据权利要求7所述的排胶炉，其特征在于，所述输料组件包括驱动件和多根辊棒，多根所述辊棒均位于所述排胶炉风道中的热循环腔的下方且长度方向均与所述热循环腔的延伸方向垂直，多根所述辊棒均与所述壳体转动连接，所述驱动件与多根所述辊棒传动连接。9.根据权利要求8所述的排胶炉，其特征在于，多根所述辊棒的下侧设置有接胶件。10.根据权利要求8所述的排胶炉，其特征在于，所述排胶炉的下侧设置有支架。2CN107314675A说明书1/5页排胶炉风道及排胶炉技术领域[0001]本发明涉及排胶设备技术领域，尤其是涉及一种排胶炉风道及排胶炉。背景技术[0002]在热敏电阻等电子元器件生产过程中，排胶是其中的一道工序，排胶操作主要通过排胶炉完成，排胶炉中设有用于热空气流动的流道。[0003]现有技术中的排胶炉中的风道设计不良，部分热空气从风道内散出，从而使热空气的利用率降低。发明内容[0004]本发明的目的在于提供一种排胶炉风道，以缓解现有技术中风道设计不良从而使热空气利用效率低的技术问题。[0005]本发明提供的排胶炉风道包括：热循环腔、循环组件和两片导风片，所述循环组件设于所述热循环腔的顶部，两片所述导风片相对地设于所述热循环腔的两侧，两片所述导风片的下端均设有挡风部，两个所述挡风部均位于两片所述导风片之间；[0006]其中一片所述导风片上设有进风口，所述进风口处设有加热件。[0007]进一步的，所述循环组件包括电机和与所述电机连接的风轮，所述电机和所述风轮均位于所述热循环腔的顶部且所述风轮的轴线沿竖直方向设置。[0008]进一步的，所述热循环腔包括一个顶板和两个侧板，所述顶板位于所述循环组件的下方，两个所述侧板相对地设于两片所述导风片之间且均与所述顶板连接；[0009]两个所述侧板上均设置有通风孔。[0010]进一步的，所述导风片上设置有出风口，所述出风口处设有出风管，所述出风管的内部与所述热循环腔相通。[0011]进一步的，所述进风口和所述出风口的
