一种球团矿镁质复合粘结剂及其制备方法和使用方法.pdf

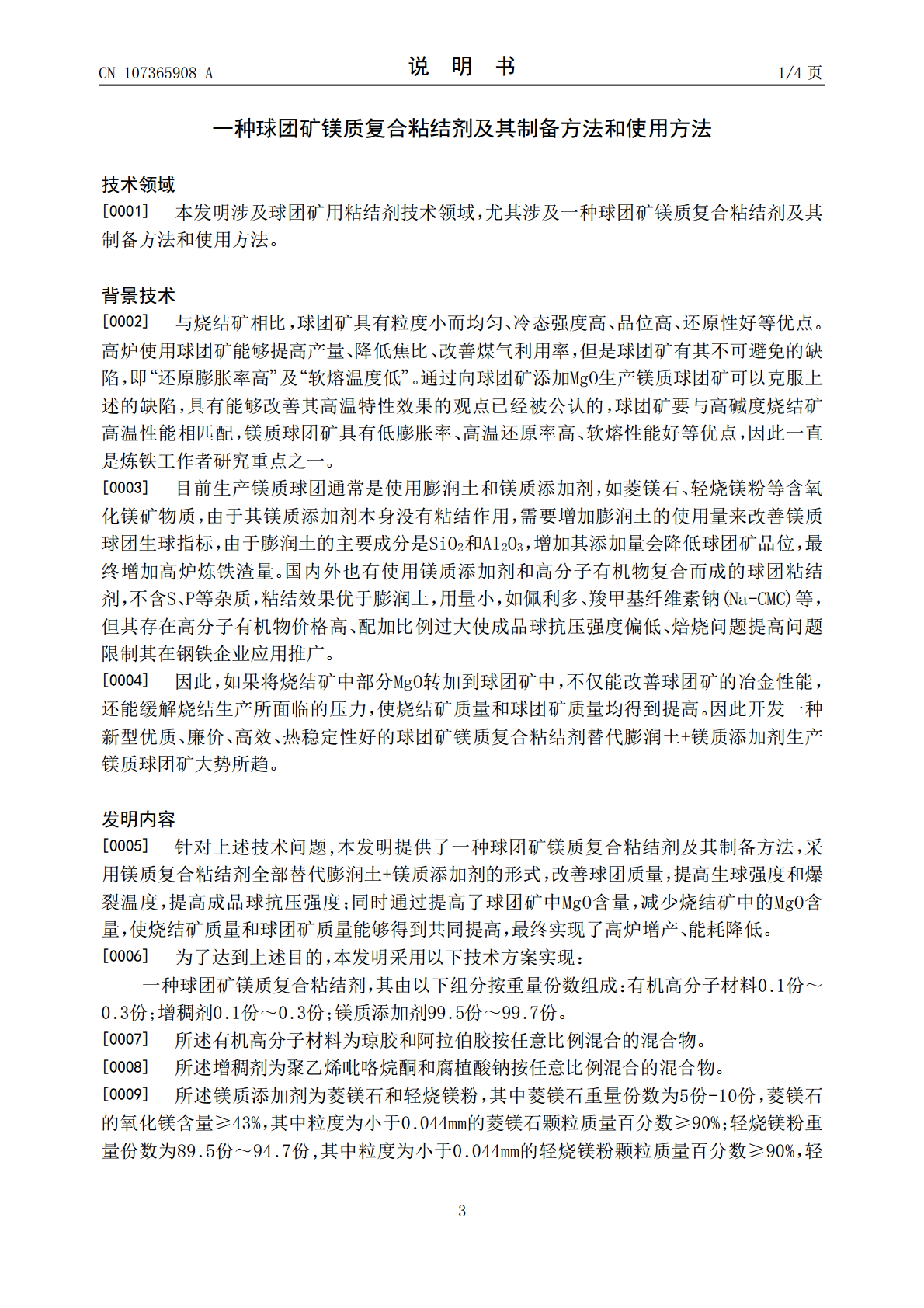

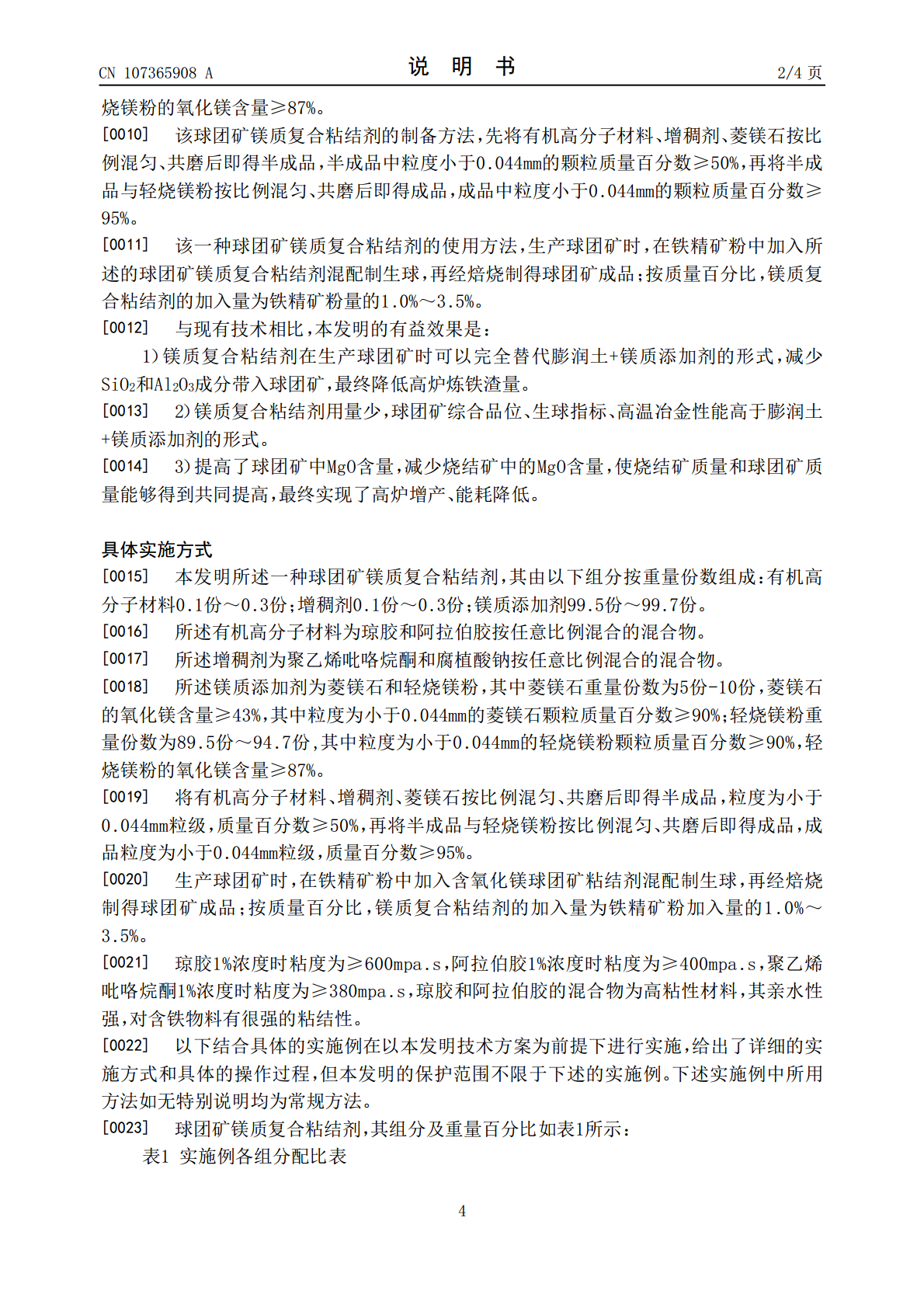

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107365908A(43)申请公布日2017.11.21(21)申请号201710576672.0(22)申请日2017.07.14(71)申请人鞍山市正大炉料有限公司地址110000辽宁省鞍山市海城市腾鳖镇黄土村申请人辽宁科技大学(72)发明人陈莉莉杨森罗旭东赵春生(74)专利代理机构无锡大扬专利事务所(普通合伙)32248代理人杨青(51)Int.Cl.C22B1/244(2006.01)C22B1/243(2006.01)权利要求书1页说明书4页(54)发明名称一种球团矿镁质复合粘结剂及其制备方法和使用方法(57)摘要本发明涉及一种球团矿镁质复合粘结剂及其制备方法和使用方法，其由以下组分按重量份数组成：有机高分子材料0.1份～0.3份；增稠剂0.1份～0.3份；镁质添加剂99.5份～99.7份。先将有机高分子材料、增稠剂、菱镁石按比例混匀、共磨后即得半成品，再将半成品与轻烧镁粉按比例混匀、共磨后即得成品。生产球团矿时，在铁精矿粉中加入镁质复合粘结剂混配制生球，再经焙烧制得球团矿成品；按质量百分比，镁质复合粘结剂的加入量为铁精矿粉加入量的1.0%～3.5%。采用镁质复合粘结剂全部替代膨润土+镁质添加剂的形式，改善球团质量；提高了球团矿中MgO含量，减少烧结矿中的MgO含量，使烧结矿质量和球团矿质量都能够得到共同提高，最终实现了高炉增产、能耗降低。CN107365908ACN107365908A权利要求书1/1页1.一种球团矿镁质复合粘结剂，其特征在于，其由以下组分按重量份数组成：有机高分子材料0.1份～0.3份；增稠剂0.1份～0.3份；镁质添加剂99.5份～99.7份。2.根据权利要求1所述的一种球团矿镁质复合粘结剂，其特征在于，所述有机高分子材料为琼胶和阿拉伯胶的混合物。3.根据权利要求1所述的一种球团矿镁质复合粘结剂，其特征在于，所述增稠剂为聚乙烯吡咯烷酮和腐植酸钠的混合物。4.根据权利要求1所述的一种球团矿镁质复合粘结剂，其特征在于，所述镁质添加剂为菱镁石和轻烧镁粉，其中菱镁石重量份数为5份-10份，菱镁石的氧化镁含量≥43%，其中粒度为小于0.044mm的菱镁石颗粒质量百分数≥90%；轻烧镁粉重量份数为89.5份～94.7份,其中粒度为小于0.044mm的轻烧镁粉颗粒质量百分数≥90%，轻烧镁粉的氧化镁含量≥87%。5.根据权利要求4所述的一种球团矿镁质复合粘结剂的制备方法，其特征在于，先将有机高分子材料、增稠剂、菱镁石按比例混匀、共磨后即得半成品，半成品中粒度小于0.044mm的颗粒质量百分数≥50%，再将半成品与轻烧镁粉按比例混匀、共磨后即得成品，成品中粒度小于0.044mm的颗粒质量百分数≥95%。6.根据权利要求1所述的一种球团矿镁质复合粘结剂的使用方法，其特征在于，生产球团矿时，在铁精矿粉中加入所述的球团矿镁质复合粘结剂混配制生球，再经焙烧制得球团矿成品；按质量百分比，镁质复合粘结剂的加入量为铁精矿粉量的1.0%～3.5%。2CN107365908A说明书1/4页一种球团矿镁质复合粘结剂及其制备方法和使用方法技术领域[0001]本发明涉及球团矿用粘结剂技术领域，尤其涉及一种球团矿镁质复合粘结剂及其制备方法和使用方法。背景技术[0002]与烧结矿相比，球团矿具有粒度小而均匀、冷态强度高、品位高、还原性好等优点。高炉使用球团矿能够提高产量、降低焦比、改善煤气利用率，但是球团矿有其不可避免的缺陷，即“还原膨胀率高”及“软熔温度低”。通过向球团矿添加MgO生产镁质球团矿可以克服上述的缺陷，具有能够改善其高温特性效果的观点已经被公认的，球团矿要与高碱度烧结矿高温性能相匹配，镁质球团矿具有低膨胀率、高温还原率高、软熔性能好等优点，因此一直是炼铁工作者研究重点之一。[0003]目前生产镁质球团通常是使用膨润土和镁质添加剂，如菱镁石、轻烧镁粉等含氧化镁矿物质，由于其镁质添加剂本身没有粘结作用，需要增加膨润土的使用量来改善镁质球团生球指标，由于膨润土的主要成分是SiO2和Al2O3，增加其添加量会降低球团矿品位，最终增加高炉炼铁渣量。国内外也有使用镁质添加剂和高分子有机物复合而成的球团粘结剂，不含S、P等杂质，粘结效果优于膨润土，用量小，如佩利多、羧甲基纤维素钠(Na-CMC)等，但其存在高分子有机物价格高、配加比例过大使成品球抗压强度偏低、焙烧问题提高问题限制其在钢铁企业应用推广。[0004]因此，如果将烧结矿中部分MgO转加到球团矿中，不仅能改善球团矿的冶金性能，还能缓解烧结生产所面临的压力，使烧结矿质量和球团矿质量均得到提高。因此开发一种新型优质、廉价、高效、热稳定性好的球团矿镁质复合粘结剂替代膨润土+镁质添加剂生产镁质球团矿大势所趋。
