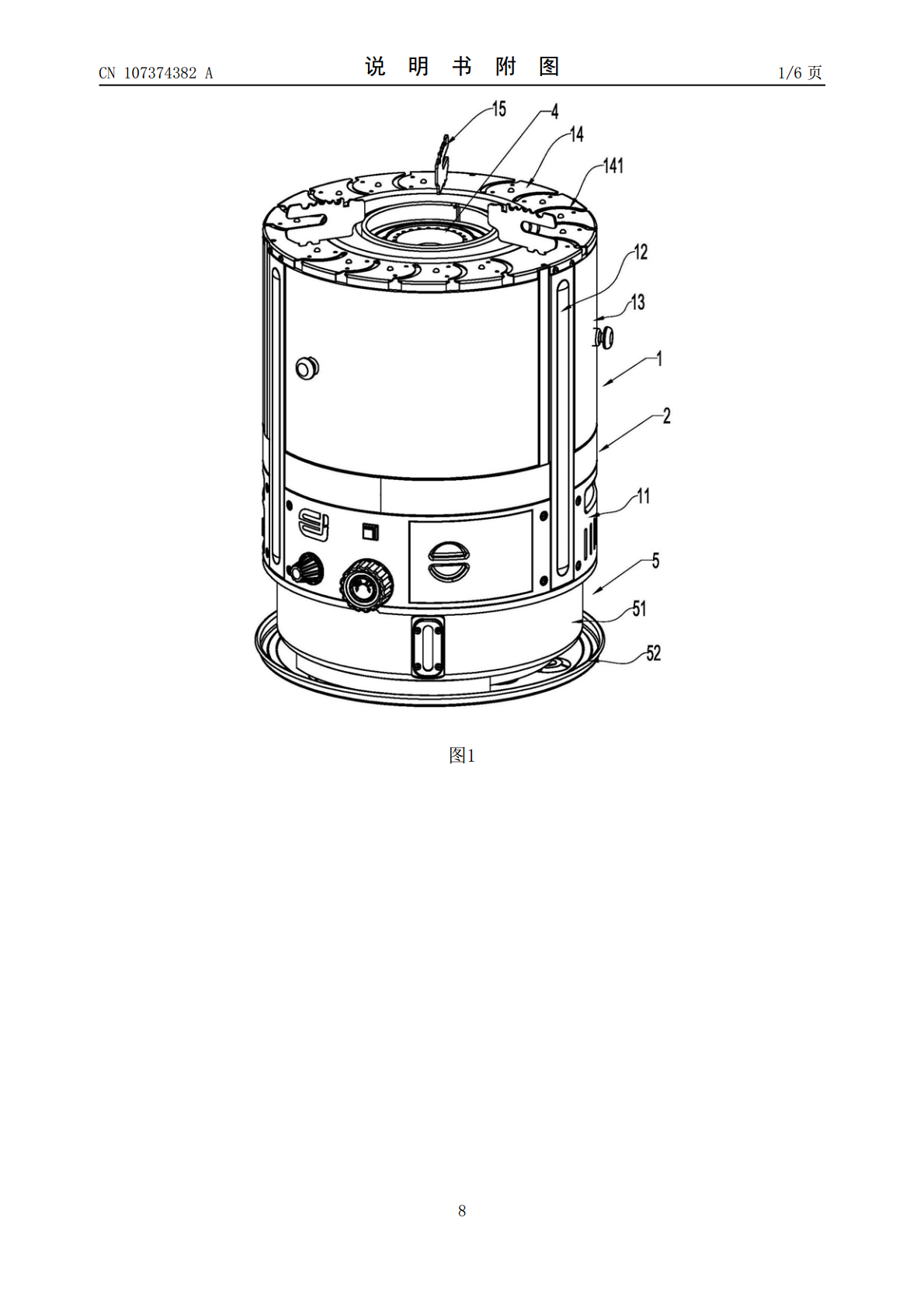

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107374382A(43)申请公布日2017.11.24(21)申请号201710656199.7(22)申请日2017.08.03(71)申请人福建万家宝电子科技有限公司地址355099福建省宁德市福安市城阳镇瓮窑村旧小学(72)发明人林芹(74)专利代理机构福州智理专利代理有限公司35208代理人林捷华(51)Int.Cl.A47J37/04(2006.01)F24C5/14(2006.01)F24C5/20(2006.01)权利要求书1页说明书5页附图6页(54)发明名称多功能燃油烧烤炉(57)摘要本发明涉及一种多功能燃油烧烤炉，包括有防护装置、油箱组件、灯芯装置和燃烧室；灯芯装置安装在油箱组件上，燃烧室放置在灯芯装置的上方，在燃烧室外再设置有防护装置；其中，在防护装置与燃烧室之间设计有烤串机芯，防护装置设计有玻璃门，防止热量外泄；烤串机芯成圆周分布有复数根在电机驱动下能自转的传动轴，由传动轴带动烤串自转，实现360°无死角烧烤，火焰不接触食品，烤焗结合，保持食品原汁原味，无油烟污染，且设备具有完整的取暖和烧烤两用功能。CN107374382ACN107374382A权利要求书1/1页1.一种多功能燃油烧烤炉，包括有防护装置、油箱组件、灯芯装置和燃烧室；灯芯装置安装在油箱组件上，燃烧室放置在灯芯装置的上方，在燃烧室外再设置有防护装置；其特征在于：防护装置，包括炉基围板、立柱、玻璃门和顶环；所述立柱均匀分布在炉基围板圆周上，立柱顶端锁固在顶环上，形成整体，顶环圆周分布有径向槽口；所述玻璃门成圆弧结构，设置在相邻立柱之间，通过单侧转轴活动定位在炉基围板与顶环之间；所述炉基围板搭设在油箱组件上，在其上设置有点火装置、灯芯调节机构和电源装置；烤串机芯，包括支撑盘、传动轴、传动轮和电机；所述传动轴对应玻璃门分区设置，每个区域均匀分布有复数根传动轴；所述传动轴活动套设在支撑盘的同一圆周上，传动轴伸出支撑盘上方端部设置有插孔、下端锁固有传动轮；复数个传动轮由电机同步驱动；烤串机芯通过支撑盘搭设在所述炉基围板上沿；燃烧室，包括内孔网、外孔网、防风罩和玻璃罩；该燃烧室处于支撑盘中央位置，防风罩与支撑盘径向具有间隙；所述防风罩下沿设置有炉盘，该炉盘锁固在灯芯装置的灯芯座上，所述防风罩下沿与炉盘上沿间形成错位的外进风口；灯芯装置，包括灯芯座、灯芯齿轮筒、灯芯筒和灯芯调节机构；灯芯筒向下穿过油箱形成内进风口；油箱组件，包括油箱和油箱底盘，该油箱悬浮锁固在油箱底盘上，之间形成进风通道；所述油箱底盘上设置有稳流作用的导风板。2.根据权利要求1所述的多功能燃油烧烤炉，其特征在于：传动轴为空心轴，上端部固定有接油碟，该接油碟中央分布有复数个插孔，并与传动轴空心部相通；在传动轴下方设置有集油盘，该集油盘悬挂在支撑盘下方，并由一导油管引出防护装置外侧。3.根据权利要求1或2所述的多功能燃油烧烤炉，其特征在于：支撑盘下侧设置有一轴承座盘，该轴承座盘表面对应传动轴位置，压凹有轴承位，并嵌设有轴承，通过轴承定位传动轴；所述轴承座盘安装好传动轴、轴承、传动轮和锁固上集油盘后，再锁固在支撑盘下侧面；驱动传动轮的电机锁固在集油盘下表面上。4.根据权利要求3所述的多功能燃油烧烤炉，其特征在于：传动轮为齿轮，复数个齿轮成同圆周分布，相邻齿轮相互啮合；其中一齿轮与电机输出轴连接，或传动连接。5.根据权利要求3所述的多功能燃油烧烤炉，其特征在于：传动轮为链轮，复数个链轮成同圆周分布，并由一条链条形成传动关系；其中一链轮与电机输出轴连接，或传动连接。6.根据权利要求1所述的多功能燃油烧烤炉，其特征在于：顶环上的径向槽口与烤串机芯中传动轴一一对应，径向槽口成圆弧结构，并在顶环内表面通过铆钉定位有转盖，借助该转盖挡住径向槽口；所述转盖成扇形状，其内角边沿具有一缺口，转盖旋转该缺口始终保持与径向槽口相通。7.根据权利要求1或6所述的多功能燃油烧烤炉，其特征在于：顶环上表面还固定有隔离支架，该隔离支架与顶环受力点对应于立柱位置而设。2CN107374382A说明书1/5页多功能燃油烧烤炉技术领域：[0001]本发明属于烤炉设备领域，特别涉及一种多功能燃油烧烤炉，尤其是利用红外线烧烤和热对流焖烤技术。背景技术：[0002]随着生活水平的提高，人们越来越注重生活的品质。烧烤作为一种休闲乐趣活动，被越来越多的人所喜爱。但是目前市场上普遍使用的普通烧烤炉由于原理和结构等问题，具有以下几个缺点：[0003](1)目前烧烤炉有炭烧烤炉、气烧烤炉和电烧烤炉，这几种烧烤炉使用场地都有一定局限性限制，携带也不方便。[0004](2)碳烧烤炉。生火很不方便，烟熏火燎很长时间才能把火烧起来，若是肚子饿了只能干等煎熬。熄火也不方便
