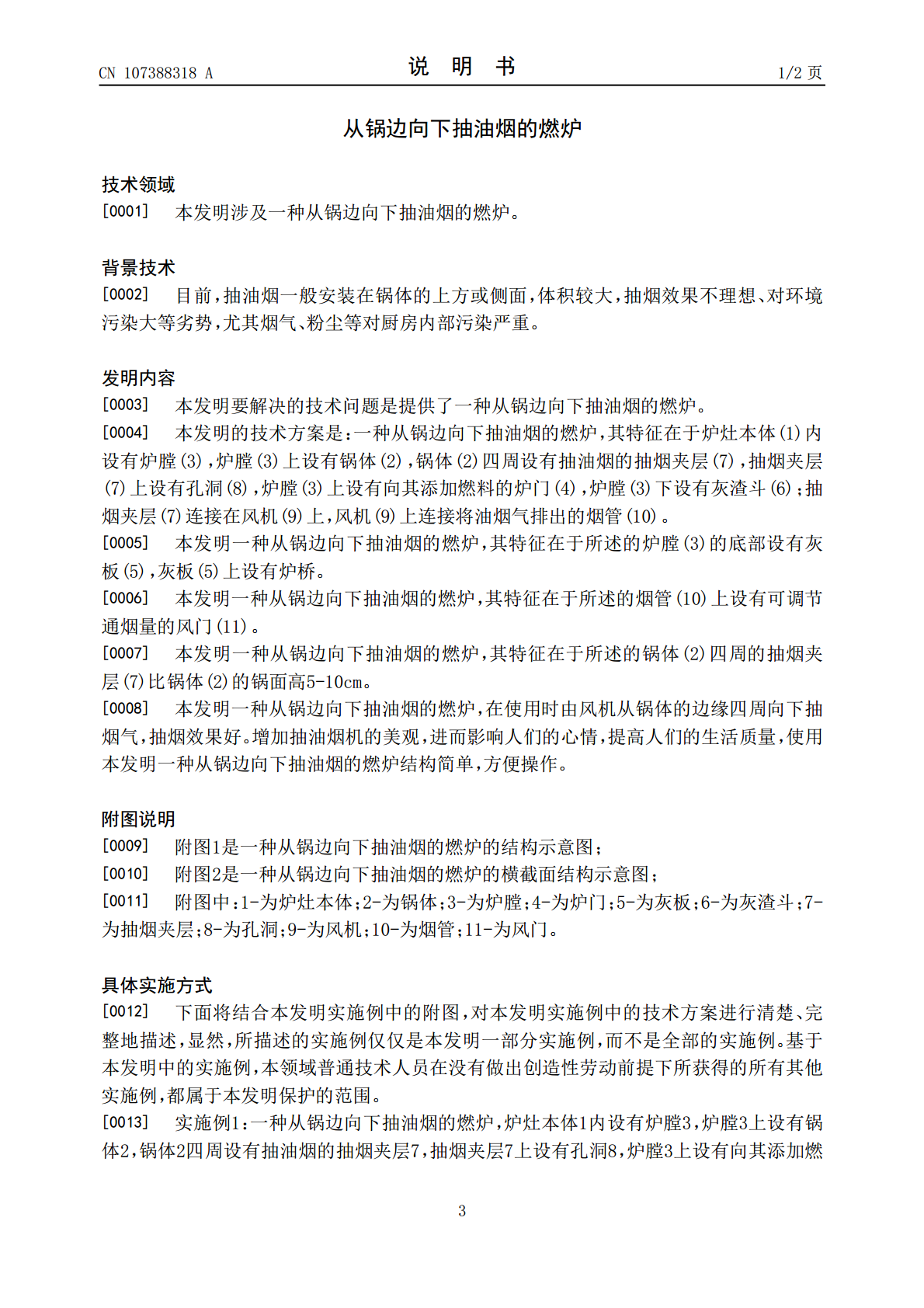

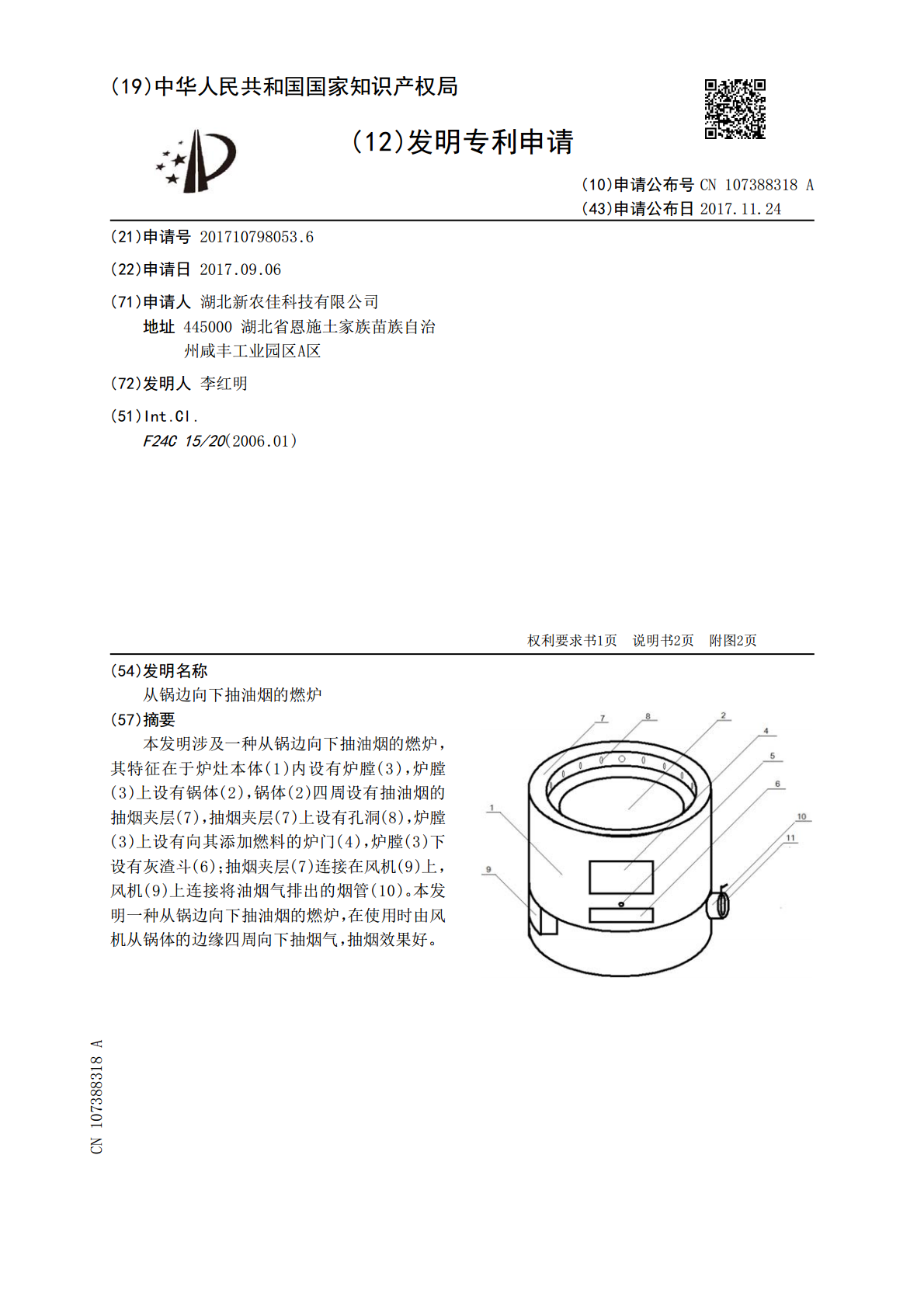

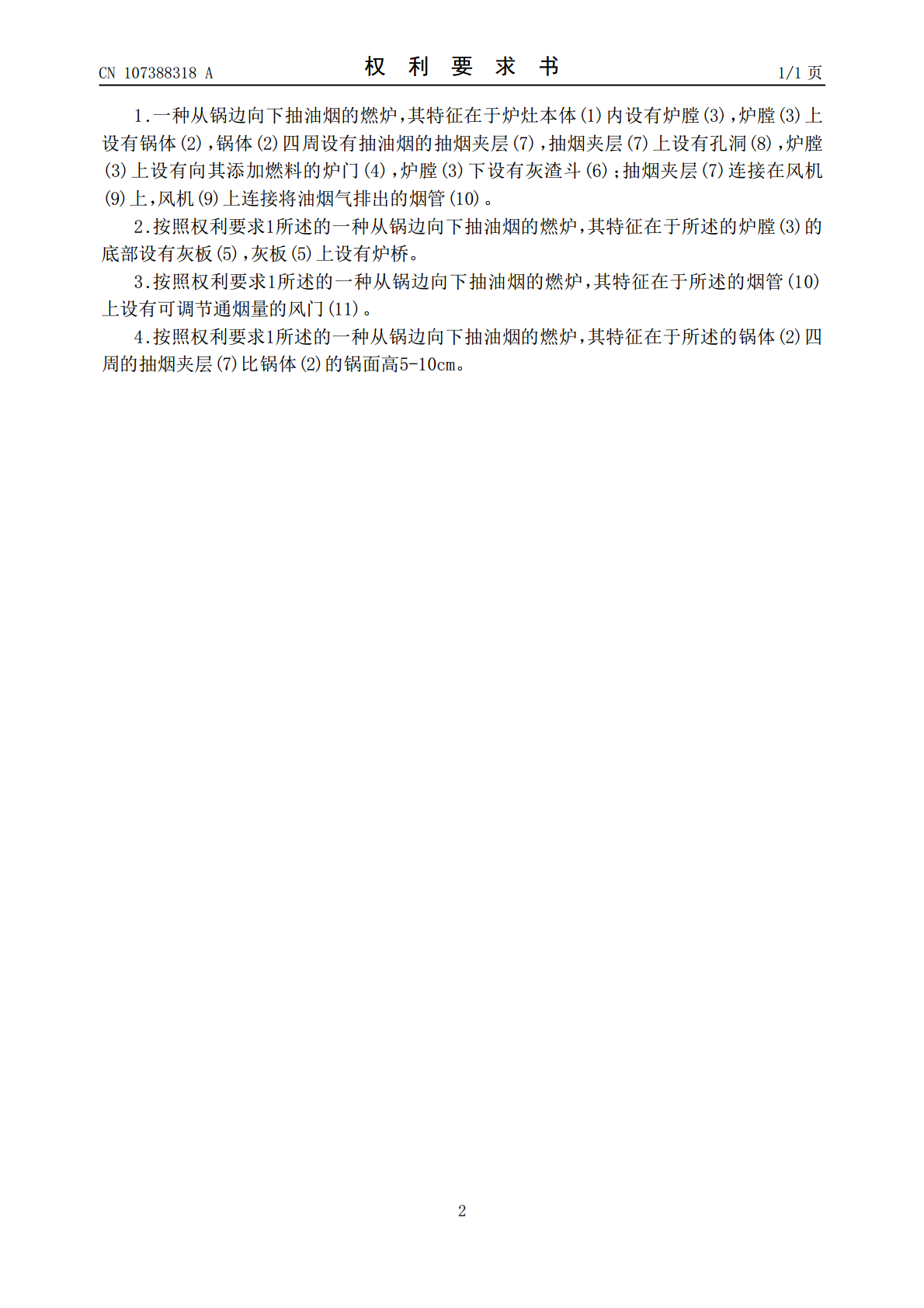

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107388318A(43)申请公布日2017.11.24(21)申请号201710798053.6(22)申请日2017.09.06(71)申请人湖北新农佳科技有限公司地址445000湖北省恩施土家族苗族自治州咸丰工业园区A区(72)发明人李红明(51)Int.Cl.F24C15/20(2006.01)权利要求书1页说明书2页附图2页(54)发明名称从锅边向下抽油烟的燃炉(57)摘要本发明涉及一种从锅边向下抽油烟的燃炉，其特征在于炉灶本体(1)内设有炉膛(3)，炉膛(3)上设有锅体(2)，锅体(2)四周设有抽油烟的抽烟夹层(7)，抽烟夹层(7)上设有孔洞(8)，炉膛(3)上设有向其添加燃料的炉门(4)，炉膛(3)下设有灰渣斗(6)；抽烟夹层(7)连接在风机(9)上，风机(9)上连接将油烟气排出的烟管(10)。本发明一种从锅边向下抽油烟的燃炉，在使用时由风机从锅体的边缘四周向下抽烟气，抽烟效果好。CN107388318ACN107388318A权利要求书1/1页1.一种从锅边向下抽油烟的燃炉，其特征在于炉灶本体(1)内设有炉膛(3)，炉膛(3)上设有锅体(2)，锅体(2)四周设有抽油烟的抽烟夹层(7)，抽烟夹层(7)上设有孔洞(8)，炉膛(3)上设有向其添加燃料的炉门(4)，炉膛(3)下设有灰渣斗(6)；抽烟夹层(7)连接在风机(9)上，风机(9)上连接将油烟气排出的烟管(10)。2.按照权利要求1所述的一种从锅边向下抽油烟的燃炉，其特征在于所述的炉膛(3)的底部设有灰板(5)，灰板(5)上设有炉桥。3.按照权利要求1所述的一种从锅边向下抽油烟的燃炉，其特征在于所述的烟管(10)上设有可调节通烟量的风门(11)。4.按照权利要求1所述的一种从锅边向下抽油烟的燃炉，其特征在于所述的锅体(2)四周的抽烟夹层(7)比锅体(2)的锅面高5-10cm。2CN107388318A说明书1/2页从锅边向下抽油烟的燃炉技术领域[0001]本发明涉及一种从锅边向下抽油烟的燃炉。背景技术[0002]目前，抽油烟一般安装在锅体的上方或侧面，体积较大，抽烟效果不理想、对环境污染大等劣势，尤其烟气、粉尘等对厨房内部污染严重。发明内容[0003]本发明要解决的技术问题是提供了一种从锅边向下抽油烟的燃炉。[0004]本发明的技术方案是：一种从锅边向下抽油烟的燃炉，其特征在于炉灶本体(1)内设有炉膛(3)，炉膛(3)上设有锅体(2)，锅体(2)四周设有抽油烟的抽烟夹层(7)，抽烟夹层(7)上设有孔洞(8)，炉膛(3)上设有向其添加燃料的炉门(4)，炉膛(3)下设有灰渣斗(6)；抽烟夹层(7)连接在风机(9)上，风机(9)上连接将油烟气排出的烟管(10)。[0005]本发明一种从锅边向下抽油烟的燃炉，其特征在于所述的炉膛(3)的底部设有灰板(5)，灰板(5)上设有炉桥。[0006]本发明一种从锅边向下抽油烟的燃炉，其特征在于所述的烟管(10)上设有可调节通烟量的风门(11)。[0007]本发明一种从锅边向下抽油烟的燃炉，其特征在于所述的锅体(2)四周的抽烟夹层(7)比锅体(2)的锅面高5-10cm。[0008]本发明一种从锅边向下抽油烟的燃炉，在使用时由风机从锅体的边缘四周向下抽烟气，抽烟效果好。增加抽油烟机的美观，进而影响人们的心情，提高人们的生活质量，使用本发明一种从锅边向下抽油烟的燃炉结构简单，方便操作。附图说明[0009]附图1是一种从锅边向下抽油烟的燃炉的结构示意图；[0010]附图2是一种从锅边向下抽油烟的燃炉的横截面结构示意图；[0011]附图中：1-为炉灶本体；2-为锅体；3-为炉膛；4-为炉门；5-为灰板；6-为灰渣斗；7-为抽烟夹层；8-为孔洞；9-为风机；10-为烟管；11-为风门。具体实施方式[0012]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。[0013]实施例1：一种从锅边向下抽油烟的燃炉，炉灶本体1内设有炉膛3，炉膛3上设有锅体2，锅体2四周设有抽油烟的抽烟夹层7，抽烟夹层7上设有孔洞8，炉膛3上设有向其添加燃3CN107388318A说明书2/2页料的炉门4，炉膛3下设有灰渣斗6；抽烟夹层7连接在风机9上，风机9上连接将油烟气排出的烟管10，炉膛3的底部设有灰板5，灰板5上设有炉桥。[0014]实施例2：一种从锅边向下抽油烟的燃炉，炉灶本体1内设有炉膛3，炉膛3上设有锅体2，锅体2四周设有抽油烟的抽烟夹层7，抽烟夹层7上设有孔洞8，炉膛3
