一种高效采暖炉.pdf

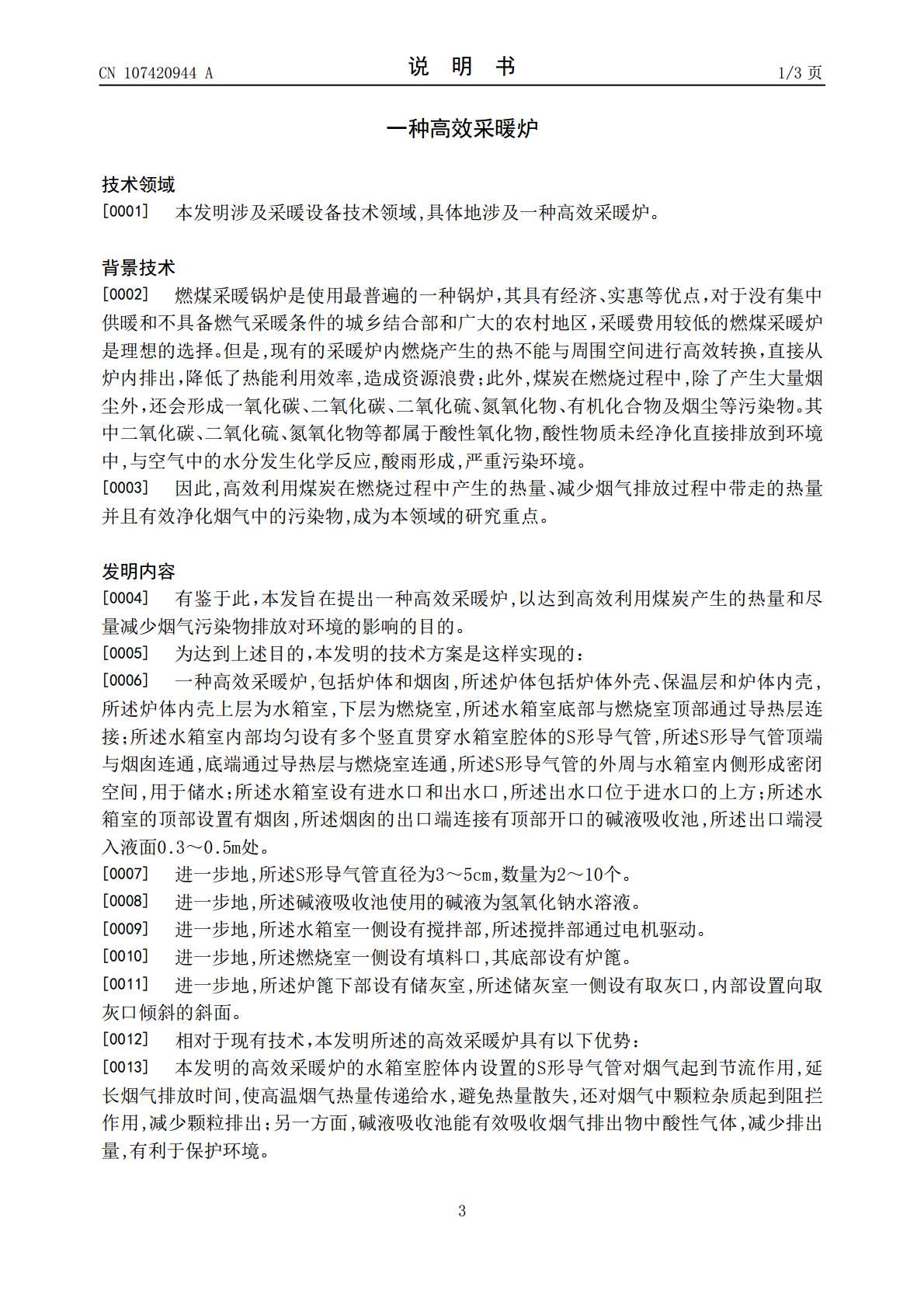

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107420944A(43)申请公布日2017.12.01(21)申请号201710677539.4(22)申请日2017.08.09(71)申请人天津市津丰管业有限公司地址301800天津市宝坻区通唐公路西马各庄村北(72)发明人杨立蕊(74)专利代理机构天津滨海科纬知识产权代理有限公司12211代理人李莎(51)Int.Cl.F24B1/183(2006.01)F24B1/191(2006.01)F23J15/04(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种高效采暖炉(57)摘要本发明提供了一种高效采暖炉,包括炉体和烟囱,所述炉体上层为水箱室,下层为燃烧室,所述水箱室底部与燃烧室顶部通过导热层连接；所述水箱室内部均匀设有多个竖直贯穿水箱室腔体的S形导气管,所述S形导气管顶端与烟囱连通,底端通过导热层与燃烧室连通,所述S形导气管的外周与水箱室内侧形成密闭空间,用于储水；所述水箱室顶部设置有烟囱,所述烟囱出口端连接碱液吸收池。本发明创造的S形导气管对烟气起到节流作用,延长烟气排放时间,使高温烟气热量传递给水,避免热量散失,还对烟气中颗粒杂质起到阻拦作用,减少颗粒排出；另一方面,碱液吸收池能有效吸收烟气排出物中酸性气体,减少排出量,有利于保护环境。CN107420944ACN107420944A权利要求书1/1页1.一种高效采暖炉,包括炉体(1)和烟囱(2),其特征在于,所述炉体(1)包括炉体外壳(3)、保温层(4)和炉体内壳(5),所述炉体内壳(5)上层为水箱室(6),下层为燃烧室(7),所述水箱室(6)底部与燃烧室(7)顶部通过导热层(8)连接；所述水箱室(6)内部均匀设有多个竖直贯穿水箱室(6)腔体的S形导气管(9),所述S形导气管(9)顶端与烟囱(2)连通,底端通过导热层(8)与燃烧室(7)连通,所述S形导气管(9)的外周与水箱室(6)内侧形成密闭空间,用于储水；所述水箱室(6)设有进水口(10)和出水口(11),所述出水口(11)位于进水口(10)的上方；所述水箱室(6)顶部设置有烟囱(2),所述烟囱(2)的出口端连接有顶部开口的碱液吸收池(12),所述出口端浸入液面0.3～0.5m处。2.根据权利要求1所述的高效采暖炉,其特征在于,所述S形导气管(9)直径为3～5cm,数量为2～10个。3.根据权利要求2所述的高效采暖炉,其特征在于,所述碱液吸收池(12)使用的碱液为氢氧化钠水溶液。4.根据权利要求1所述的高效采暖炉,其特征在于,所述水箱室(6)一侧设有搅拌部(13),所述搅拌部(13)通过电机驱动。5.根据权利要求1所述的高效采暖炉,其特征在于,所述燃烧室(7)一侧设有填料口(14),其底部设有炉篦(15)。6.根据权利要求5所述的高效采暖炉,其特征在于,所述炉篦(15)下部设有储灰室(16),所述储灰室(16)一侧设有取灰口(17),内部设置向取灰口(17)倾斜的斜面(18)。2CN107420944A说明书1/3页一种高效采暖炉技术领域[0001]本发明涉及采暖设备技术领域,具体地涉及一种高效采暖炉。背景技术[0002]燃煤采暖锅炉是使用最普遍的一种锅炉，其具有经济、实惠等优点，对于没有集中供暖和不具备燃气采暖条件的城乡结合部和广大的农村地区，采暖费用较低的燃煤采暖炉是理想的选择。但是,现有的采暖炉内燃烧产生的热不能与周围空间进行高效转换，直接从炉内排出，降低了热能利用效率,造成资源浪费；此外,煤炭在燃烧过程中,除了产生大量烟尘外，还会形成一氧化碳、二氧化碳、二氧化硫、氮氧化物、有机化合物及烟尘等污染物。其中二氧化碳、二氧化硫、氮氧化物等都属于酸性氧化物,酸性物质未经净化直接排放到环境中,与空气中的水分发生化学反应,酸雨形成,严重污染环境。[0003]因此,高效利用煤炭在燃烧过程中产生的热量、减少烟气排放过程中带走的热量并且有效净化烟气中的污染物,成为本领域的研究重点。发明内容[0004]有鉴于此，本发旨在提出一种高效采暖炉,以达到高效利用煤炭产生的热量和尽量减少烟气污染物排放对环境的影响的目的。[0005]为达到上述目的，本发明的技术方案是这样实现的：[0006]一种高效采暖炉,包括炉体和烟囱,所述炉体包括炉体外壳、保温层和炉体内壳,所述炉体内壳上层为水箱室,下层为燃烧室,所述水箱室底部与燃烧室顶部通过导热层连接；所述水箱室内部均匀设有多个竖直贯穿水箱室腔体的S形导气管,所述S形导气管顶端与烟囱连通,底端通过导热层与燃烧室连通,所述S形导气管的外周与水箱室内侧形成密闭空间,用于储水；所述水箱室设有进水口和出水口,所述出水口位于进水口的上方；所述水箱室的顶部设置有烟囱,所述烟囱的出口端连接有顶部开口的碱液吸收
