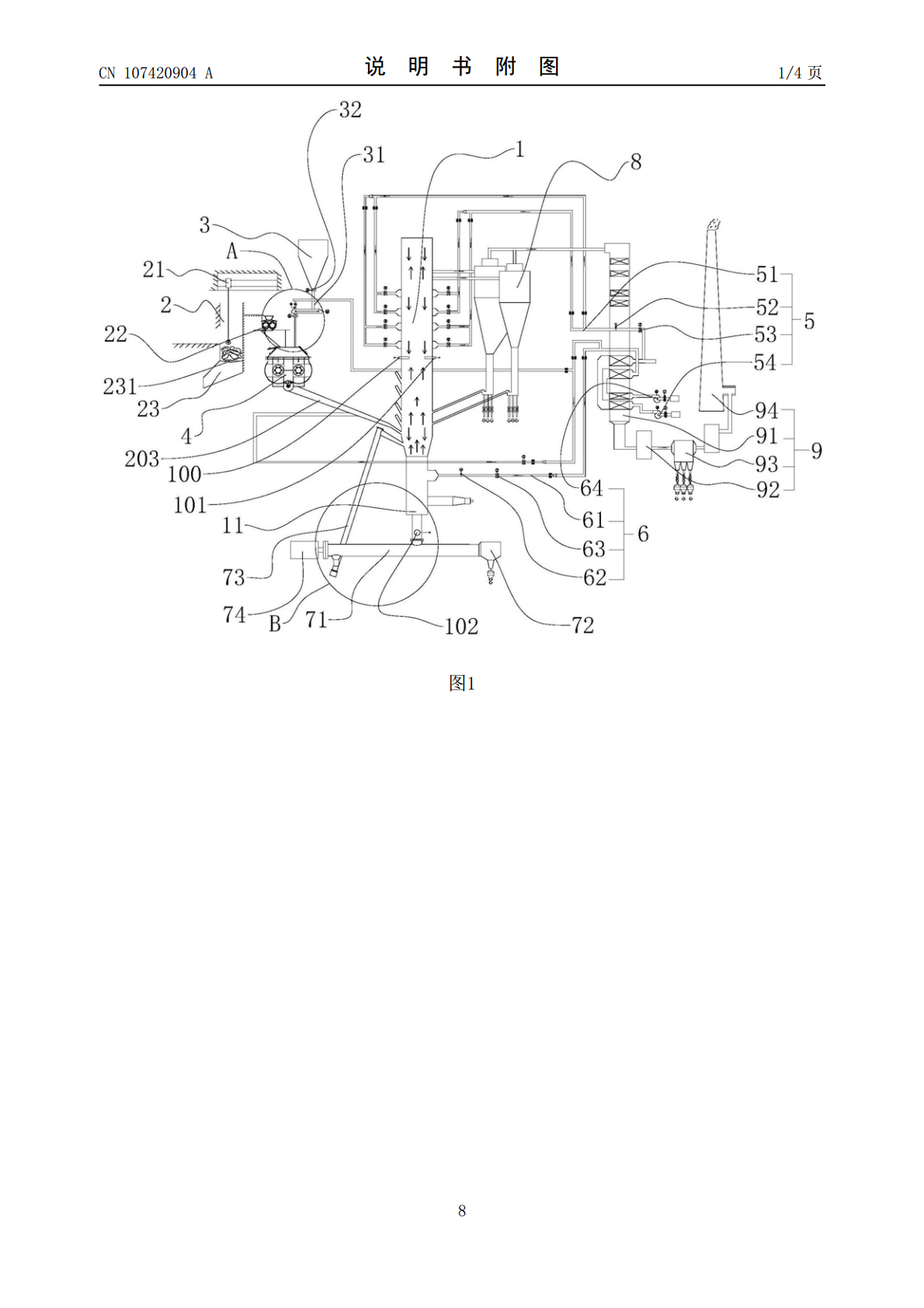

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107420904A(43)申请公布日2017.12.01(21)申请号201611214824.4(22)申请日2016.12.26(71)申请人浙江春晖环保能源股份有限公司地址312300浙江省绍兴市杭州湾上虞经济技术开发区(72)发明人范飞标(74)专利代理机构北京维正专利代理有限公司11508代理人郑兴旺(51)Int.Cl.F23G5/033(2006.01)F23G5/44(2006.01)F23G5/50(2006.01)权利要求书1页说明书5页附图4页(54)发明名称垃圾燃烧系统(57)摘要本发明公开了一种垃圾燃烧系统，包括锅炉、为锅炉供给燃料的送料装置、为锅炉通气的供气装置以及连接于锅炉尾部的尾气处理装置，送料装置包括垃圾存储池、煤存储池以及搅拌机，垃圾存储池以及煤存储池将垃圾以及煤送入到搅拌机内混合，让垃圾与煤之间进行充分混合，并且将其送入到锅炉内，供气装置包括一次风机构和二次风机构，一次风机构为锅炉供应一次风并且送入到锅炉底部位置，二次风机构为锅炉供应二次风并送入到锅炉中间部位，锅炉内设有检测装置，检测装置连接有控制器，控制器控制一次风和二次风的供给量。够控制锅炉内燃烧状况，并且达到让其趋于稳定的目的。CN107420904ACN107420904A权利要求书1/1页1.一种垃圾燃烧系统，包括锅炉（1）、为锅炉（1）供给燃料的送料装置、为锅炉（1）通气的供气装置以及连接于锅炉（1）尾部的尾气处理装置（9），其特征是：所述送料装置包括垃圾存储池（2）、煤存储池（3）以及搅拌机（4），所述垃圾存储池（2）以及煤存储池（3）将垃圾以及煤送入到搅拌机（4）内混合，并且将其送入到锅炉（1）内，所述供气装置包括一次风机构（6）和二次风机构（5），所述一次风机构（6）为锅炉（1）供应一次风并且送入到锅炉（1）底部位置，所述二次风机构（5）为锅炉（1）供应二次风并送入到锅炉（1）中间部位，所述锅炉（1）内设有检测装置，所述检测装置连接有控制器（010），所述控制器（010）控制一次风和二次风的供给量。2.根据权利要求1所述的垃圾燃烧系统，其特征是：所述一次风机构（6）包括一次风管（61）、安装在一次风管（61）上盖的第一控制阀（63）以及安装在一次风管（61）上的第一氧传感器（62），所述第一控制阀（63）以及第一氧传感器（62）均与控制器（010）连接。3.根据权利要求2所述的垃圾燃烧系统，其特征是：所述二次风机构（5）包括二次风管（51）、安装在二次风管（51）上盖的第二控制阀（53）以及安装在二次风管（51）上的第二氧传感器（52），所述第二控制阀（53）以及第二氧传感器（52）均与控制器（010）连接。4.根据权利要求3所述的垃圾燃烧系统，其特征是：所述一次风管（61）与二次风管（51）均穿设尾气处理装置（9）。5.根据权利要求1所述的垃圾燃烧系统，其特征是：所述检测装置包括温度传感器（100）以及压力传感器（101），所述温度传感器（100）以及压力传感器（101）均与控制器（010）连接。6.根据权利要求1所述的垃圾燃烧系统，其特征是：所述锅炉（1）的排渣口（11）位置安装飞灰含碳检测装置（102），所述排渣口（11）连接有输送器（71），所述输送器（71）两端分别设置有回炉管道(73)以及排渣炉（72），所述输送器（71）设有驱动电机（74），所述驱动电机（74）驱动输送器（71）工作，所述飞灰含碳量检测装置与控制器（010）连接，且控制器（010）通过飞灰含碳量检测装置检测到的含碳量与预设含碳量进行比较并控制驱动电机（74）进行正反转。7.根据权利要求6所述的垃圾燃烧系统，其特征是：所述输送器（71）设置成螺旋输送器（71），所述驱动电机（74）驱动螺旋输送器（71）内部的输送螺杆旋转，所述螺旋输送器（71）的外壳（221）中间部位设置入料口（711），所述排渣口（11）与入料口（711）连通。8.根据权利要求6所述的垃圾燃烧系统，其特征是：所述输送器（71）设置成输送带，所述驱动电机（74）驱动输送带转动，所述排渣口（11）置于输送带中间部位。9.根据权利要求1所述的垃圾燃烧系统，其特征是：所述垃圾存储池（2）与搅拌机（4）之间设置有破碎装置（22），所述破碎装置（22）包括外壳（221）以及安装在外壳（221）内部并且相互啮合的齿轮（222）。10.根据权利要求1所述的垃圾燃烧系统，其特征是：所述搅拌机（4）设置成双轴搅拌机（4）。2CN107420904A说明书1/5页垃圾燃烧系统技术领域[0001]本发明涉及城市废弃物处理，特别涉及一种垃圾燃烧系统。背景技术[0002]城市垃圾是城市中固体废物的混合体，包括工业垃圾，建筑
