一种新型智能焦炉上升管换热器.pdf

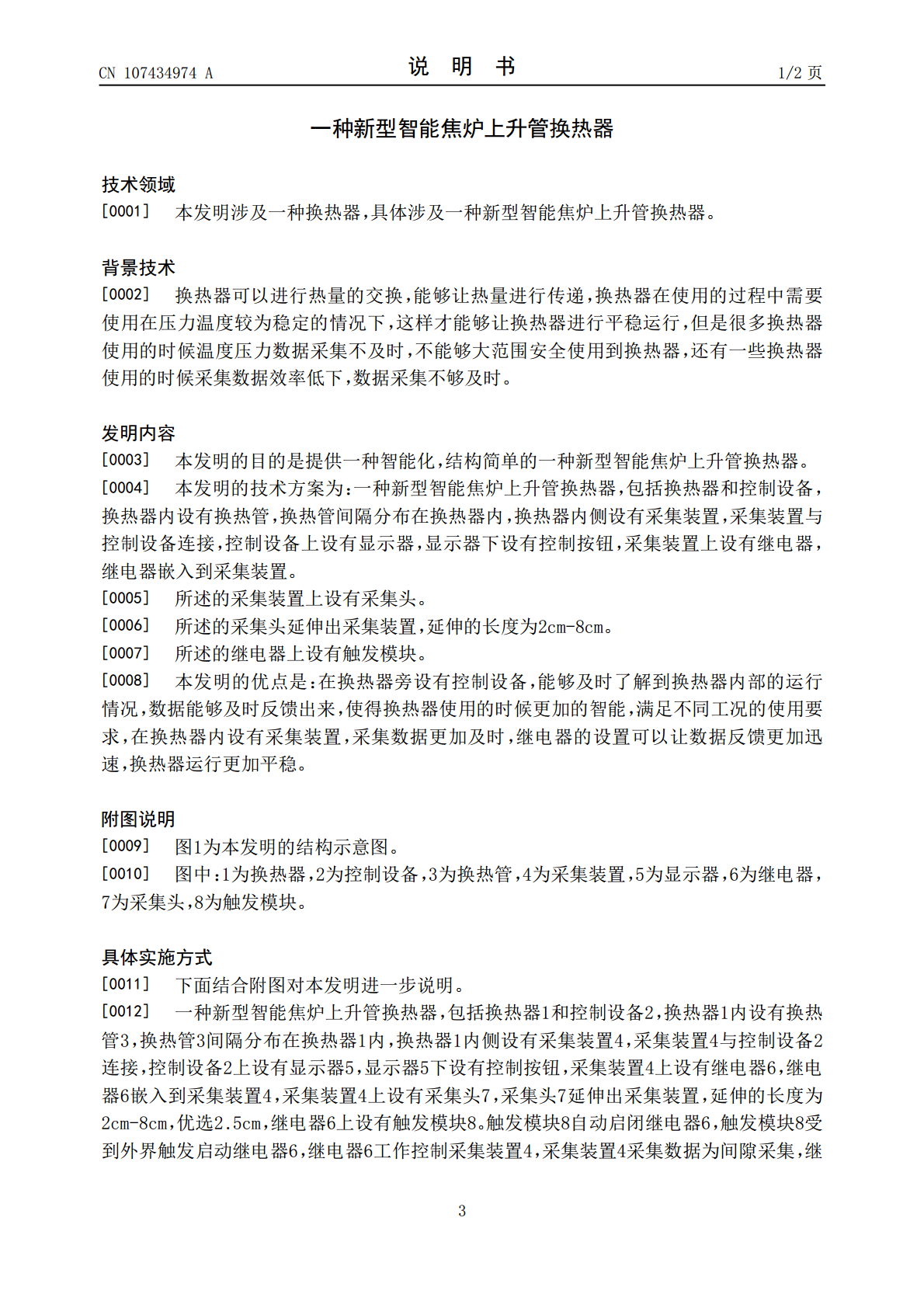

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107434974A(43)申请公布日2017.12.05(21)申请号201610357822.4(22)申请日2016.05.26(71)申请人扬州恒鑫冶金科技有限公司地址225800江苏省扬州市宝应县西安丰镇工业集中区申请人曹海鑫(72)发明人曹振顺曹海鑫(74)专利代理机构北京连和连知识产权代理有限公司11278代理人严文典(51)Int.Cl.C10B27/00(2006.01)F28D7/16(2006.01)F28F27/00(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种新型智能焦炉上升管换热器(57)摘要一种新型智能焦炉上升管换热器，包括换热器和控制设备，换热器内设有换热管，换热管间隔分布在换热器内，换热器内侧设有采集装置，采集装置与控制设备连接，控制设备上设有显示器，显示器下设有控制按钮，采集装置上设有继电器，继电器嵌入到采集装置。在换热器旁设有控制设备，能够及时了解到换热器内部的运行情况，数据能够及时反馈出来，使得换热器使用的时候更加的智能，满足不同工况的使用要求，在换热器内设有采集装置，采集数据更加及时，继电器的设置可以让数据反馈更加迅速，换热器运行更加平稳。CN107434974ACN107434974A权利要求书1/1页1.一种新型智能焦炉上升管换热器，包括换热器和控制设备，其特征在于：换热器内设有换热管，换热管间隔分布在换热器内，换热器内侧设有采集装置，采集装置与控制设备连接，控制设备上设有显示器，显示器下设有控制按钮，采集装置上设有继电器，继电器嵌入到采集装置。2.根据权利要求1所述的一种新型智能焦炉上升管换热器，其特征在于：所述的采集装置上设有采集头。3.根据权利要求2所述的一种新型智能焦炉上升管换热器，其特征在于：所述的采集头延伸出采集装置，延伸的长度为2cm-8cm。4.根据权利要求1所述的一种新型智能焦炉上升管换热器，其特征在于：所述的继电器上设有触发模块。2CN107434974A说明书1/2页一种新型智能焦炉上升管换热器技术领域[0001]本发明涉及一种换热器，具体涉及一种新型智能焦炉上升管换热器。背景技术[0002]换热器可以进行热量的交换，能够让热量进行传递，换热器在使用的过程中需要使用在压力温度较为稳定的情况下，这样才能够让换热器进行平稳运行，但是很多换热器使用的时候温度压力数据采集不及时，不能够大范围安全使用到换热器，还有一些换热器使用的时候采集数据效率低下，数据采集不够及时。发明内容[0003]本发明的目的是提供一种智能化，结构简单的一种新型智能焦炉上升管换热器。[0004]本发明的技术方案为：一种新型智能焦炉上升管换热器，包括换热器和控制设备，换热器内设有换热管，换热管间隔分布在换热器内，换热器内侧设有采集装置，采集装置与控制设备连接，控制设备上设有显示器，显示器下设有控制按钮，采集装置上设有继电器，继电器嵌入到采集装置。[0005]所述的采集装置上设有采集头。[0006]所述的采集头延伸出采集装置，延伸的长度为2cm-8cm。[0007]所述的继电器上设有触发模块。[0008]本发明的优点是：在换热器旁设有控制设备，能够及时了解到换热器内部的运行情况，数据能够及时反馈出来，使得换热器使用的时候更加的智能，满足不同工况的使用要求，在换热器内设有采集装置，采集数据更加及时，继电器的设置可以让数据反馈更加迅速，换热器运行更加平稳。附图说明[0009]图1为本发明的结构示意图。[0010]图中：1为换热器，2为控制设备，3为换热管，4为采集装置，5为显示器，6为继电器，7为采集头，8为触发模块。具体实施方式[0011]下面结合附图对本发明进一步说明。[0012]一种新型智能焦炉上升管换热器，包括换热器1和控制设备2，换热器1内设有换热管3，换热管3间隔分布在换热器1内，换热器1内侧设有采集装置4，采集装置4与控制设备2连接，控制设备2上设有显示器5，显示器5下设有控制按钮，采集装置4上设有继电器6，继电器6嵌入到采集装置4，采集装置4上设有采集头7，采集头7延伸出采集装置，延伸的长度为2cm-8cm，优选2.5cm，继电器6上设有触发模块8。触发模块8自动启闭继电器6，触发模块8受到外界触发启动继电器6，继电器6工作控制采集装置4，采集装置4采集数据为间隙采集，继3CN107434974A说明书2/2页电器6的采集时间控制在1-2小时之间，继电器6在触发模块8工作下自动启闭，采集的效率提升。4CN107434974A说明书附图1/1页图15
