用于水泥窑环保监测的高温气体分析仪.pdf

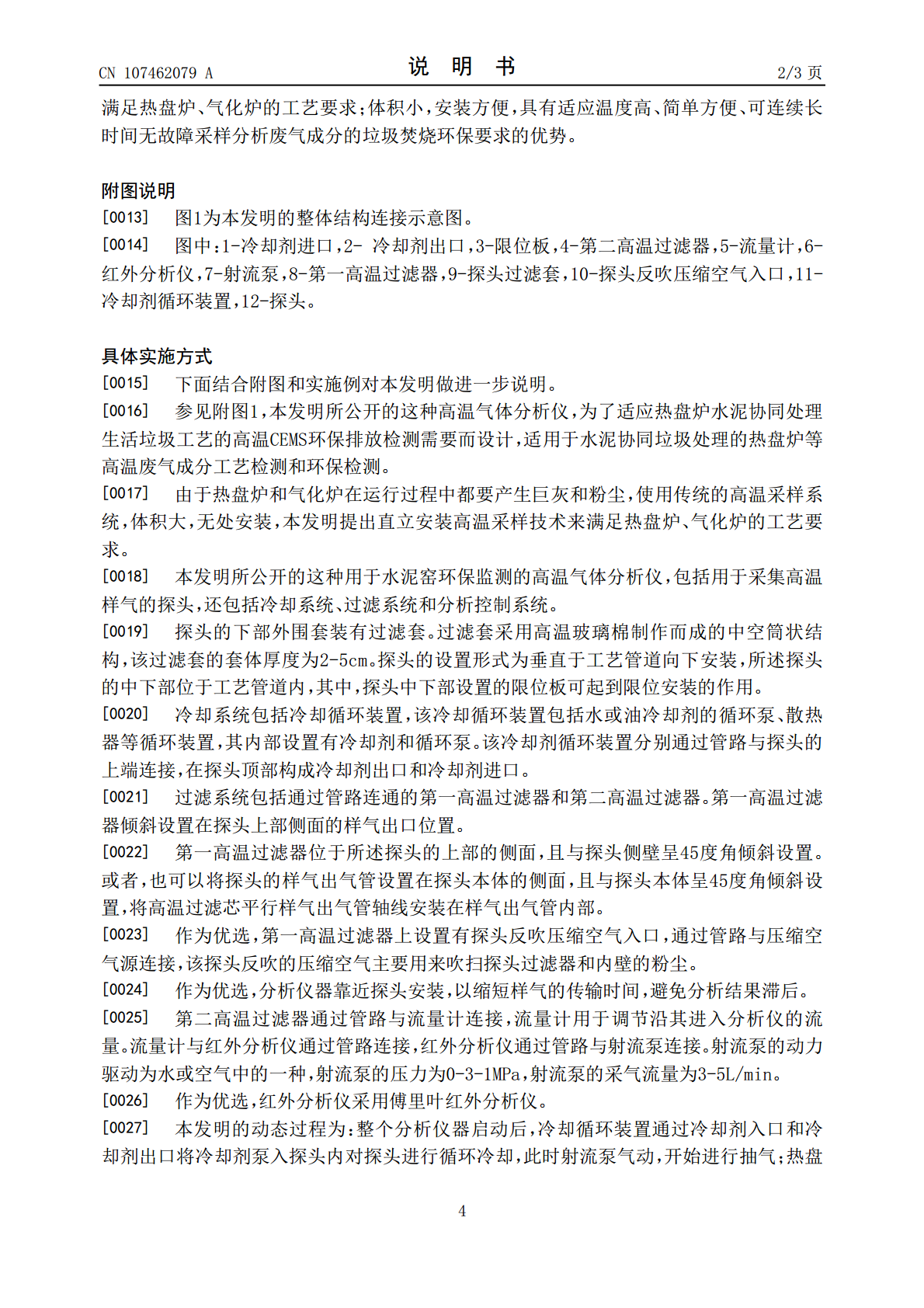

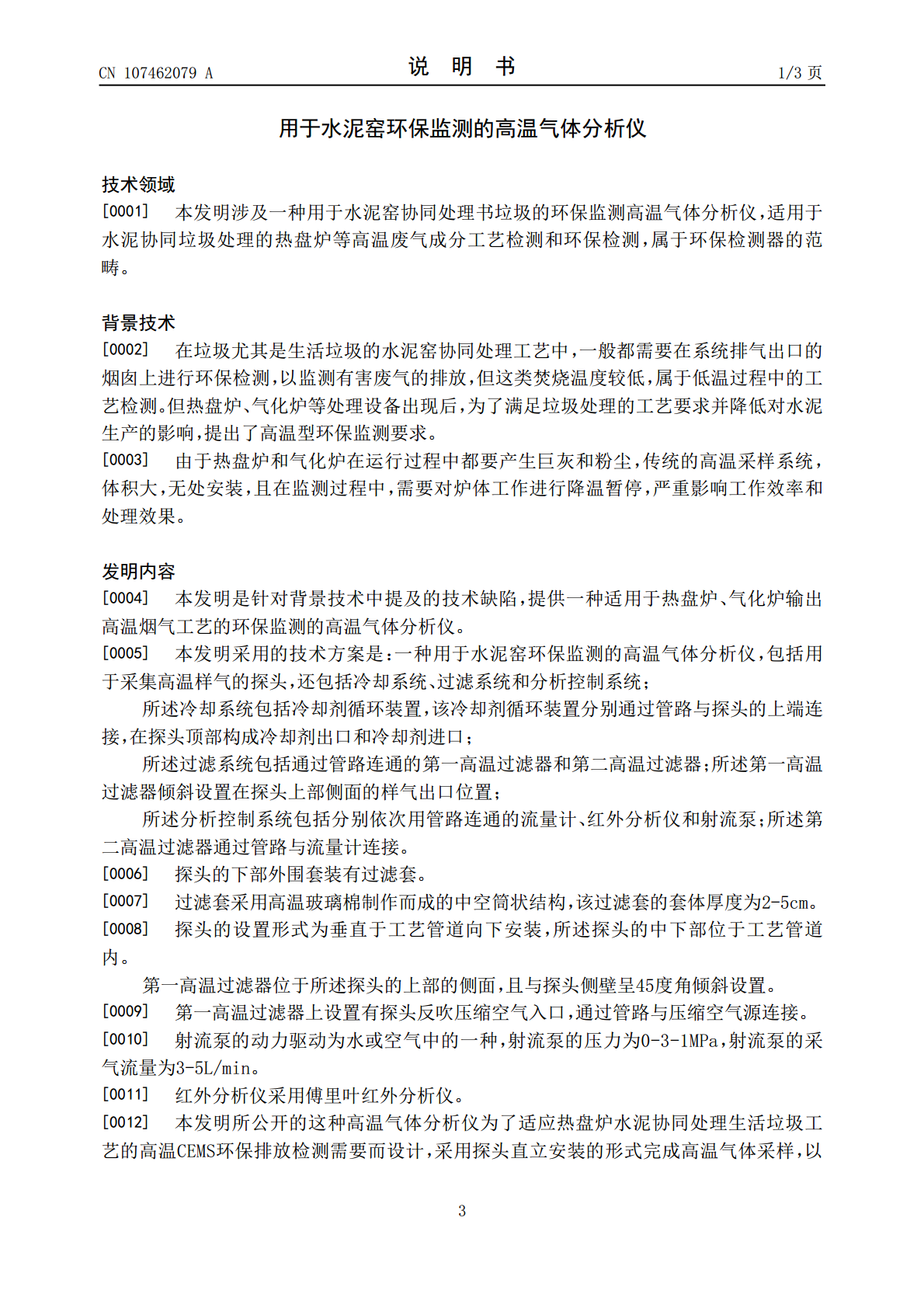

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107462079A(43)申请公布日2017.12.12(21)申请号201710862737.8(22)申请日2017.09.22(71)申请人高建明地址063000河北省唐山市路北区学院路36号福地大厦719申请人温平(72)发明人高建明温平魏建胜郑瑞晓张能郑宗波姚楠(51)Int.Cl.F27D21/00(2006.01)F27D17/00(2006.01)权利要求书1页说明书3页附图1页(54)发明名称用于水泥窑环保监测的高温气体分析仪(57)摘要一种用于水泥窑环保监测的高温气体分析仪，包括用于采集高温样气的探头，还包括冷却系统、过滤系统和分析控制系统；冷却系统中的冷却剂循环装置与探头的上端连接，在探头顶部构成冷却剂出口和冷却剂进口；过滤系统包括第一高温过滤器和第二高温过滤器；第一高温过滤器倾斜设置在探头上部侧面的样气出口位置；分析控制系统包括分别依次用管路连通的流量计、红外分析仪和射流泵；第二高温过滤器通过管路与流量计连接。这种高温气体分析仪采用探头直立安装的形式完成高温气体采样，以满足热盘炉、气化炉的工艺要求；体积小，安装方便，具有适应温度高、简单方便、可连续长时间无故障采样分析废气成分的垃圾焚烧环保要求的优势。CN107462079ACN107462079A权利要求书1/1页1.一种用于水泥窑环保监测的高温气体分析仪，包括用于采集高温样气的探头，其特征在于：还包括冷却系统、过滤系统和分析控制系统；所述冷却系统包括冷却剂循环装置，该冷却剂循环装置分别通过管路与探头的上端连接，在探头顶部构成冷却剂出口和冷却剂进口；所述过滤系统包括通过管路连通的第一高温过滤器和第二高温过滤器；所述第一高温过滤器倾斜设置在探头上部侧面的样气出口位置；所述分析控制系统包括分别依次用管路连通的流量计、红外分析仪和射流泵；所述第二高温过滤器通过管路与流量计连接。2.根据权利要求1所述的用于水泥窑环保监测的高温气体分析仪，其特征在于，所述探头的下部外围套装有过滤套。3.根据权利要求2所述的用于水泥窑环保监测的高温气体分析仪，其特征在于，所述过滤套采用高温玻璃棉制作而成的中空筒状结构，该过滤套的套体厚度为2-5cm。4.根据权利要求1所述的用于水泥窑环保监测的高温气体分析仪，其特征在于，所述探头的设置形式为垂直于工艺管道向下安装，所述探头的中下部位于工艺管道内。5.根据权利要求1所述的用于水泥窑环保监测的高温气体分析仪，其特征在于，所述第一高温过滤器位于所述探头的上部的侧面，且与探头侧壁呈45度角倾斜设置。6.根据权利要求1所述的用于水泥窑环保监测的高温气体分析仪，其特征在于，所述第一高温过滤器上设置有探头反吹压缩空气入口，通过管路与压缩空气源连接。7.根据权利要求1所述的用于水泥窑环保监测的高温气体分析仪，其特征在于，所述射流泵的动力驱动为水或空气中的一种，射流泵的压力为0-3-1MPa，射流泵的采气流量为3-5L/min。8.根据权利要求1所述的用于水泥窑环保监测的高温气体分析仪，其特征在于，所述红外分析仪采用傅里叶红外分析仪。2CN107462079A说明书1/3页用于水泥窑环保监测的高温气体分析仪技术领域[0001]本发明涉及一种用于水泥窑协同处理书垃圾的环保监测高温气体分析仪，适用于水泥协同垃圾处理的热盘炉等高温废气成分工艺检测和环保检测，属于环保检测器的范畴。背景技术[0002]在垃圾尤其是生活垃圾的水泥窑协同处理工艺中，一般都需要在系统排气出口的烟囱上进行环保检测，以监测有害废气的排放，但这类焚烧温度较低，属于低温过程中的工艺检测。但热盘炉、气化炉等处理设备出现后，为了满足垃圾处理的工艺要求并降低对水泥生产的影响，提出了高温型环保监测要求。[0003]由于热盘炉和气化炉在运行过程中都要产生巨灰和粉尘，传统的高温采样系统，体积大，无处安装，且在监测过程中，需要对炉体工作进行降温暂停，严重影响工作效率和处理效果。发明内容[0004]本发明是针对背景技术中提及的技术缺陷，提供一种适用于热盘炉、气化炉输出高温烟气工艺的环保监测的高温气体分析仪。[0005]本发明采用的技术方案是：一种用于水泥窑环保监测的高温气体分析仪，包括用于采集高温样气的探头，还包括冷却系统、过滤系统和分析控制系统；所述冷却系统包括冷却剂循环装置，该冷却剂循环装置分别通过管路与探头的上端连接，在探头顶部构成冷却剂出口和冷却剂进口；所述过滤系统包括通过管路连通的第一高温过滤器和第二高温过滤器；所述第一高温过滤器倾斜设置在探头上部侧面的样气出口位置；所述分析控制系统包括分别依次用管路连通的流量计、红外分析仪和射流泵；所述第二高温过滤器通过管路与流量计连接。[0006]探头的下部外围套装有过滤套。[
